la mia suretta "definitiva"

4 partecipanti

Andare in basso

la mia suretta "definitiva" Empty la mia suretta "definitiva"

Messaggio Da robertor Gio 30 Giu 2011 - 14:03

dopo parecchio tempo di inattività ho rimesso mano alla suretta apportando le solite modifiche in ingresso(wima da 2,2) e uscita(induttanze + ero + wima+ russo) ma non i trimmer.
alimentazione lineare tanto per andare un po' contro corrente.
pot alps blu e switch elma('na rogna).

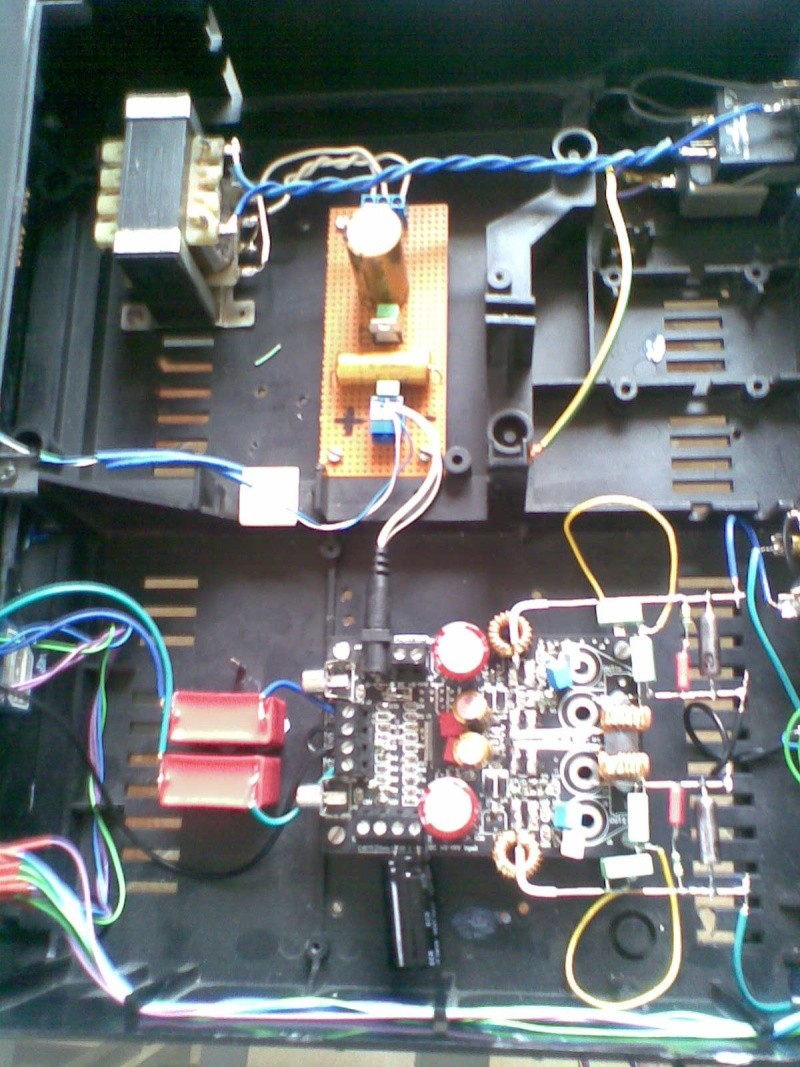

la mia suretta "definitiva" Keip1010 la mia suretta "definitiva" Keip1011

come suona con l'alimentazione lineare: beh....non ha la stessa magia dell'alimentazione a batteria.
ma questo già si sapeva. ma la batteria.....che p嬬€!
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Jourawsky Gio 30 Giu 2011 - 14:55

ciao robertor, complimenti per la realizzazione!

Posso sapere che cavi hai utilizzato per il segnale? Sto realizzando un qualcosa di simile anch'io solo che i lavori vanno molto a rilento causa università Evil or Very Mad , io pensavo di usare per il segnale quei cavetti del CAT5, però non so se sono adatti per l'utilizzo..

Jourawsky
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 28.03.10
Numero di messaggi : 918
Impianto : Musiland 01 US
Scythe SDA-1100
uB3N
A.MS1i

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Giobax Gio 30 Giu 2011 - 19:58

Ciao Rob....
sicuro che quel trasformatore abbia sufficiente potenza? Non riesco bene a capirne le proprorzioni...30VA? 50VA?

Giovanni.
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da robertor Gio 30 Giu 2011 - 21:07

se non erro e' un 65 VA. non credo che ne serva molta di "potenza" al Ta2024.

per i cavi......nulla di esoterico, anzi.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Giobax Gio 30 Giu 2011 - 21:39

Se è 65VA non ho nulla da obiettare Oki Con un secondario da 12V saremmo oltre i 5A...4A con 15V. La mia domanda era dovuta al fatto che dalle foto non riesco a intuirnr le dimensioni...e avrei giurato fosse più "piccolo". Cmq, considerando una 10W per canale e un po' di margine che non fa mai male non scenderei sotto i 2A...meglio 3A. Il regolatore cos'é...7812 o LT308X? Magari un po' di capacità in più non guasterebbe, insieme ad un cap di bypass in ingresso al ponte diodi. Cmq....se è un regolatore delle serie 78XX non puoi aspettarti più di 1A (visto che neppure è dissipato)...e 1A è davvero poco.

Giovanni
Giobax
Giobax
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 29.06.09
Numero di messaggi : 947
Località : Siena
Impianto : work in progress

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Jourawsky Gio 30 Giu 2011 - 23:04

robertor ha scritto:
per i cavi......nulla di esoterico, anzi.

spiegazione molto esaustiva! Ironic

Jourawsky
Membro di riguardo
Membro di riguardo

Data d'iscrizione : 28.03.10
Numero di messaggi : 918
Impianto : Musiland 01 US
Scythe SDA-1100
uB3N
A.MS1i

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da robertor Ven 1 Lug 2011 - 11:06

@Jourawsky: scusami. per i cavi vado di recupero(apparecchi non piu' funzionanti o televisori idem con patate, oppure uso dei cavetti tipo quelli che si usano, almeno credo, per le connessioni sui computer. flat e da 8 o piu' conduttori di vari colori.

@giobax: il regolatore e' un Lm317. il trafo e' un 20-0-20 raddrizzato da 2 diodi. credo anch'io che con un 100VA sarebbe meglio ma in casa avevo quello e al momento mi accontento.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Fabio Ven 1 Lug 2011 - 11:17

Fossi in te metterei un dissipatore sullo stabilizzatore, 20V ac raddrizzati fanno cadere sull' LM317 un bel po' di volt.
Calcola poi che la potenza di quel trasformatore, e dichiarata per i 40V totali in uscita e non la sfrutti in pieno utilizzando una sola semionda per volta.
Fabio
Fabio
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.11.08
Numero di messaggi : 2518
Località : Roma
Provincia : pessimo
Occupazione/Hobby : informatico aziendale / ozio
Impianto : in firma

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da robertor Ven 1 Lug 2011 - 12:26

@fabio: sorry sorry, il trafo eroga 10,5-0-10,5. per un totale di 21v. scusa l'errore di battitura. dopo una buona decina di ore di funzionamento nulla era bollente.
robertor
robertor
Membro classe argento
Membro classe argento

Data d'iscrizione : 17.06.08
Numero di messaggi : 4050
Località : Budapest
Provincia : quasi sempre grigio
Impianto :
Spoiler:


http://www.anitavillaetyek.hu

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da Fabio Ven 1 Lug 2011 - 20:16

10,5V ac ... non è troppo bassa?
Se non ho capito male raddrizzi una semionda per avvolgimento, quindi 15 volt scarsi in continua.
Quando alzi il volume 2 - 3 volt ti cadono tra LM e diodo, basta un ripple minimo e non stabilizzi più.
Se ti capita tra le mani, ci proverei qualcosa di leggermente più grande sia in tensione che in potenza, aggiungendo il dissipatore.
Ma se per te sta bene cosi non farti paranoie.
Fabio
Fabio
Membro classe argento
Membro classe argento

Data d'iscrizione : 02.11.08
Numero di messaggi : 2518
Località : Roma
Provincia : pessimo
Occupazione/Hobby : informatico aziendale / ozio
Impianto : in firma

Torna in alto Andare in basso

la mia suretta "definitiva" Empty Re: la mia suretta "definitiva"

Messaggio Da robertor Ven 1 Lug 2011 - 20:44

sicuramente cercherò di recuperare un trafo un po' più cicciotto.
thanks.
