Protezione diffusori

Sto montando un gainclone (1876 del forum) con protezione diffusori qust'ultima è sfumata dopo aver collegato l'ingresso diffusori, è possibile che l'ho bruciato per qualche decimo di volt? La protezione può essere alimentata tra 0-12v e 0-18v ac il mio toroide è 0-18V in uscita all'ampli non ho continua.


PS Se volessi abbassare di un po la tensione in ingresso alla protezione come mi converrebbe fare?

Che regolatore monta? un 7812 o cos'altro?

Fabio ha scritto:Che regolatore monta? un 7812 o cos'altro?

Nessun regolatore il progetto è questo del forum
https://www.tforumhifi.com/t5489-progetto-lm1876-del-forum-la-costruzione
a cui ho aggiunto la protezione.

Intendo la protezione, quel coso che vedi li sulla destra dopo il ponte

Fabio ha scritto:Intendo la protezione, quel coso che vedi li sulla destra dopo il ponte

Si 7812, premessso che provandolo solo con alimentazione e piccola continua in ingresso funzionava ora riprovo.

Ma non avevi detto che aveva "svampato"?

Ho trovato altre inserzioni su ebay in cui viene indicata 0-12/15V ac la tensione di alimentazione, mi sa che l'ho fritto,
ne esiste uno che accetta 0-18V del mio trafo o devo prendere un alimentatore separato?

Fabio ha scritto:Ma non avevi detto che aveva "svampato"?

Si, prima l'ho provato con alimentazione 0-18 ac indicato come limite massimo nelle istuzioni allegate, e continua di 5 volt in ingresso, e funzionava, poi collegando in ingresso l'uscita casse dell'ampli ha svampato, immagino che con la continua l'integrato da te indicato o un componente li vicino ha assorbito poca corrente ed ha resistito con l'alternata è andato in fumo.

il 7812 dei vari costruttori dovrebbe accettare 35v in ingresso, con 18 Vac al massimo glie ne hai dati 24-25. se si è guastata i motivi forse sono altri.
La capacita del filtro di alimentazione è risicata in tensione che è andata in perdita, scaldava troppo il regolatore, hai problemi sull'amplificatore, c'è qualche componente farlocco, ecc...
Sei sicuro che gli hai dato in pasto 18Vac e non ti sei confuso con i terminali del trasformatore, magari falsando così anche i riferimenti di massa del finale?

Fabio ha scritto:il 7812 dei vari costruttori dovrebbe accettare 35v in ingresso, con 18 Vac al massimo glie ne hai dati 24-25. se si è guastata i motivi forse sono altri.
La capacita del filtro di alimentazione è risicata in tensione che è andata in perdita, scaldava troppo il regolatore, hai problemi sull'amplificatore, c'è qualche componente farlocco, ecc...

Ho staccato subito quindi adesso non si vede quale componente ha fumato.

Fabio ha scritto:
Sei sicuro che gli hai dato in pasto 18Vac e non ti sei confuso con i terminali del trasformatore, magari falsando così anche i riferimenti di massa del finale?

La tensione poteva esseretra i 18 e i 18,3 non posso essere preciso perchè ho le pile dei tester scariche, se avessi invertito i terminali sarebbe saltato il fusibile a monte del trafo (provato )

Ecco... mi sa che hai fatto troppe prove.
Non ho capito cosa ai provato ma, se per caso gli avessi dato i 36Vac dal trasformatore, che è dimensionato per la corrente del finale, non sarebbe saltato il fusibile solo con la corrente che avrebbe assorbito la protezione prima che non si fosse fritta la protezione stessa.

Fabio ha scritto:Ecco... mi sa che hai fatto troppe prove.
Non ho capito cosa ai provato ma, se per caso gli avessi dato i 36Vac dal trasformatore, che è dimensionato per la corrente del finale, non sarebbe saltato il fusibile solo con la corrente che avrebbe assorbito la protezione prima che non si fosse fritta la protezione stessa.

Nooo ho fatto una prova e che l'ho scritto 2/3 volte e sembrano di più
Nessun errore di alimentazione o meglio ho seguito le istruzioni del venditore che indicava il range 12-18 mi sa che si è allargato troppo, pare sia saltato il ponte vedo delle crepe sul chip che prima non c'erano.

Ho trovato quetsa protezione
http://www.ebay.it/itm/CD-2-CH-Stereo-Speaker-protection-Assembled-BOARD-LED-/370518796357?pt=LH_DefaultDomain_0&hash=item5644a42845#ht_2882wt_925
ma come si monta? la massa delle uscite diffusori dove si collegano? E in uscita dalla protezione dove prendo la massa per mandarla ai diffusori?

La massa va diretta, suppongo che il riferimento è il morzetto GND, che dovrebbe essere comune a quella del finale.
Ma a dire il vero rimane ambigua la connessione, soprattutto perchè tu la alimentrai con la stessa ac del finale e in pratica il terminale 0 e GND diventano uno solo.
Non essendo sicuro, evita.
Di protezioni AP ce ne sono a scatafascio

Fabio ha scritto:La massa va diretta, suppongo che il riferimento è il morzetto GND, che dovrebbe essere comune a quella del finale.
Ma a dire il vero rimane ambigua la connessione, soprattutto perchè tu la alimentrai con la stessa ac del finale e in pratica il terminale 0 e GND diventano uno solo.
Non essendo sicuro, evita.
Di protezioni AP ce ne sono a scatafascio

Ne conosci qualcuna alimentabile a 0-18 V ac? Dal buon prezzo ovviamente

Il problema non è trovare una protezione compatibile con 18Vac, il problema è che collegando lo "0" dell'ingresso trasformatore con il GND del finale, essendo quiesti la stessa cosa, hai messo in corto i due terminali, in pratica hai cortocircuitato un diodo del ponte e di consegiuenza ne hai fuso un'altro.
Probabilmente è guasto solo il ponte e si può trovare un'altra soluzione per alimentarla, ma se compri un'altra protezione con lo stesso circuito di raddrizzamento e la colleghi allo stesso modo friggi anche quella.
Ora non ho tempo, ci penso su e vediamo se c'è una soluzione, del tipo ad esempio prelevare la continua e non l'alternata o modificare il circuito raddrizzatore.
La cosa più semplice sarebbe metterci un trasformatorino dedicato, in questo modo eviti eventuali, anche se remoti, disturbi sull'alimentazione del finale.

Fabio ha scritto:Il problema non è trovare una protezione compatibile con 18Vac, il problema è che collegando lo "0" dell'ingresso trasformatore con il GND del finale, essendo quiesti la stessa cosa, hai messo in corto i due terminali, in pratica hai cortocircuitato un diodo del ponte e di consegiuenza ne hai fuso un'altro.
Probabilmente è guasto solo il ponte e si può trovare un'altra soluzione per alimentarla, ma se compri un'altra protezione con lo stesso circuito di raddrizzamento e la colleghi allo stesso modo friggi anche quella.
Ora non ho tempo, ci penso su e vediamo se c'è una soluzione, del tipo ad esempio prelevare la continua e non l'alternata o modificare il circuito raddrizzatore.
La cosa più semplice sarebbe metterci un trasformatorino dedicato, in questo modo eviti eventuali, anche se remoti, disturbi sull'alimentazione del finale.

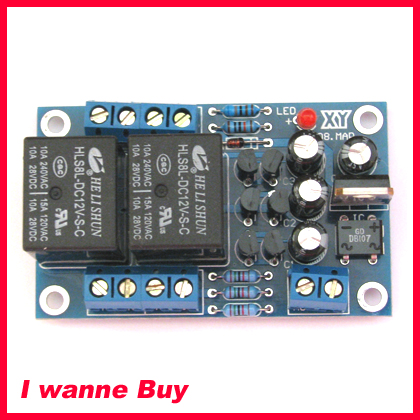

La protezione che ho usato è questa
qui non ci sono ambiguità, almeno credo, provo a vede se il ponte è saltato, se è salvo cerco un trafo con uscita a 0-12.
La cosa del corto non l'ho capita senza circuito d'avanti non capisco niente.

Questo andrebbe bene per alimentare la protezione di cui sopra?
http://www.ebay.it/itm/Trasformatore-incapsulato-230-V-12V-2-3-VA-EI30R-/110701101135?pt=Trasformatori_e_Raddrizzatori&hash=item19c64cc04f#ht_1803wt_1051

Dan73 ha scritto:Questo andrebbe bene per alimentare la protezione di cui sopra?
http://www.ebay.it/itm/Trasformatore-incapsulato-230-V-12V-2-3-VA-EI30R-/110701101135?pt=Trasformatori_e_Raddrizzatori&hash=item19c64cc04f#ht_1803wt_1051

Come dimensionamento dovrebbe andare bene, la tensione effettiva di lavoro è sempre un'incognita data la alta resistenza interna dei minitrasformatori.
Ma forse ti conviene un modello classico con asole di fissaggio al mobile, quello sembra un modello da PCB.
In attesa del trasformatore puoi verificare se si è guastato solo il ponte e asportarlo.
Prima cosa verifica col tester che la pista del "-" del ponte sia la stessa del "-" degli ingressi, cosa altamente probabile e necessaria per fare le prove che vado a descriverti.
Puoi provare ad alimentarlo prelevando la tensione dalla pista del positivo di alimentazione del GC, ad esempio dal condensatore di filtro, mettendo per sicurezza sul filo un fusibile volante da poche centinaia di mA, filo che collegherai, una volta dissaldato il ponte, li dove era il terminale "+" del ponte stesso, sul "-" collega invece la massa di alimentazione.
L'unica cosa che ti suggerisco è controllare la tensione di targa del primo condensatore della protezione, quello tra il ponte e il regolatore. Probabilmente è da 25V e per la prova va bene, ma se adotti questa soluzione sta al limite e sarebbe meglio sostituirlo con uno da 35.
Una volta alimentata controlla che il regolatore funzioni e presenti in uscita i 12V.
Se in questo modo la protezione funziona, dopo aver constatato che il regolatore non scaldi troppo, poi anche pensare di tenerla così, oppure puoi tenere collegato il GND di alimentazione li dove spiegato (il - del ponte, senza il ponte) e collegare tramite due diodi gli estremi del trasformatore (18+18) all'ingresso del regolatore (+ del ponte senza ponte). Dovrebbero bastare del comunissimi 1N4007 o quel che ti capita a tiro.
In pratica li colleghi ad Y unendoli dalla parte dei catodi, identificati con una striscetta, e mandando questi al "+" di cui sopra. Poi puoi pensare di alloggiarli sulla protezione o sul GC. Un fusibile rimane consigliato.
Se invece usi il trasformatore, soluzione più pulita, devi rimpiazzare il ponte, ammesso che si sia fottuto solo quello.
Se riesco a trovere il tempo di posto degli schemini.

Fabio ha scritto:

Dan73 ha scritto:Questo andrebbe bene per alimentare la protezione di cui sopra?
http://www.ebay.it/itm/Trasformatore-incapsulato-230-V-12V-2-3-VA-EI30R-/110701101135?pt=Trasformatori_e_Raddrizzatori&hash=item19c64cc04f#ht_1803wt_1051

Come dimensionamento dovrebbe andare bene, la tensione effettiva di lavoro è sempre un'incognita data la alta resistenza interna dei minitrasformatori.
Ma forse ti conviene un modello classico con asole di fissaggio al mobile, quello sembra un modello da PCB.
In attesa del trasformatore puoi verificare se si è guastato solo il ponte e asportarlo.
Prima cosa verifica col tester che la pista del "-" del ponte sia la stessa del "-" degli ingressi, cosa altamente probabile e necessaria per fare le prove che vado a descriverti.
Puoi provare ad alimentarlo prelevando la tensione dalla pista del positivo di alimentazione del GC, ad esempio dal condensatore di filtro, mettendo per sicurezza sul filo un fusibile volante da poche centinaia di mA, filo che collegherai, una volta dissaldato il ponte, li dove era il terminale "+" del ponte stesso, sul "-" collega invece la massa di alimentazione.
L'unica cosa che ti suggerisco è controllare la tensione di targa del primo condensatore della protezione, quello tra il ponte e il regolatore. Probabilmente è da 25V e per la prova va bene, ma se adotti questa soluzione sta al limite e sarebbe meglio sostituirlo con uno da 35.
Una volta alimentata controlla che il regolatore funzioni e presenti in uscita i 12V.
Se in questo modo la protezione funziona, dopo aver constatato che il regolatore non scaldi troppo, poi anche pensare di tenerla così, oppure puoi tenere collegato il GND di alimentazione li dove spiegato (il - del ponte, senza il ponte) e collegare tramite due diodi gli estremi del trasformatore (18+18) all'ingresso del regolatore (+ del ponte senza ponte). Dovrebbero bastare del comunissimi 1N4007 o quel che ti capita a tiro.
In pratica li colleghi ad Y unendoli dalla parte dei catodi, identificati con una striscetta, e mandando questi al "+" di cui sopra. Poi puoi pensare di alloggiarli sulla protezione o sul GC. Un fusibile rimane consigliato.
Se invece usi il trasformatore, soluzione più pulita, devi rimpiazzare il ponte, ammesso che si sia fottuto solo quello.
Se riesco a trovere il tempo di posto degli schemini.

Aspetto i pezzi di ricambio e li sostituisco, si il trafo è da pcb,
mi rimane il dubbio sul perchè si è bruciato sto ponte.
Grazie dell'aiuto Fabio.

Dan73 ha scritto:Aspetto i pezzi di ricambio e li sostituisco, si il trafo è da pcb,
mi rimane il dubbio sul perchè si è bruciato sto ponte.
Grazie dell'aiuto Fabio.

Perchè molto probabilmente collegando il negativo dell'uscita dell'ampli con il la massa di alimentazione della protezione ti sei ritrovato in questa situazione:



la semionda negativa ha mandato in conduzione diretta il diodo D3 e lo ha fuso.
Se ti vuoi togliere il dubbio che il negativo del ponte e il GND degli AP sono la stessa cosa, misura col tester.

Prima di buttare soldi ti conviene verificare che il resto del circuito non abbia subito danni.
Nero su bianco questo è quanto scritto:



In alto è ipoteticamente così come l'hai collegata, nel caso che la GND del circuito e GND degli AP è comune, se sfrutti il traformatore dell'amplificatore non puoi che ribruciare il ponte anche con una nuova protezione.
Al centro la soluzione prelevando l'alternata dal Trasformatore del finale, occhio alla tensione del primo condensatore.
In basso la soluzione prelevando direttamente il positivo dell'amplificatore, occhio sempre alla tensione almeno del primo condensatore.
Rimane l'incognita dei riferimenti di tensione, nelle le protezioni fatte con gli integratini NEC il discorso è valido, con circuiti a transistor è da verificare che le due masse non debbano restare distinte per riconoscere un valore negativo di tensione, ma come è fatto il circuito non lo posso sapere.
Rimane ovviamente valida la soluzione del trasformatorino dedicato.

Fabio ha scritto:Prima di buttare soldi ti conviene verificare che il resto del circuito non abbia subito danni.
Nero su bianco questo è quanto scritto:



In alto è ipoteticamente così come l'hai collegata, nel caso che la GND del circuito e GND degli AP è comune, se sfrutti il traformatore dell'amplificatore non puoi che ribruciare il ponte anche con una nuova protezione.
Al centro la soluzione prelevando l'alternata dal Trasformatore del finale, occhio alla tensione del primo condensatore.
In basso la soluzione prelevando direttamente il positivo dell'amplificatore, occhio sempre alla tensione almeno del primo condensatore.
Rimane l'incognita dei riferimenti di tensione, nelle le protezioni fatte con gli integratini NEC il discorso è valido, con circuiti a transistor è da verificare che le due masse non debbano restare distinte per riconoscere un valore negativo di tensione, ma come è fatto il circuito non lo posso sapere.
Rimane ovviamente valida la soluzione del trasformatorino dedicato.

Tutto chiaro, quindi la soluzione più semplice rimane il trafo separato.
