Re: KLIPSCH f3 modificate

Da QUALITY SOUND Mer 6 Mag 2009 - 16:00

nd1967 ha scritto:Lorenzo... ma lo sa tua moglie che non solo hai smontato i diffusori ma li hai anche asfaltati?

ahahahahah....................ahahahaahaha..........

Da DACCLOR65 Mer 6 Mag 2009 - 16:09

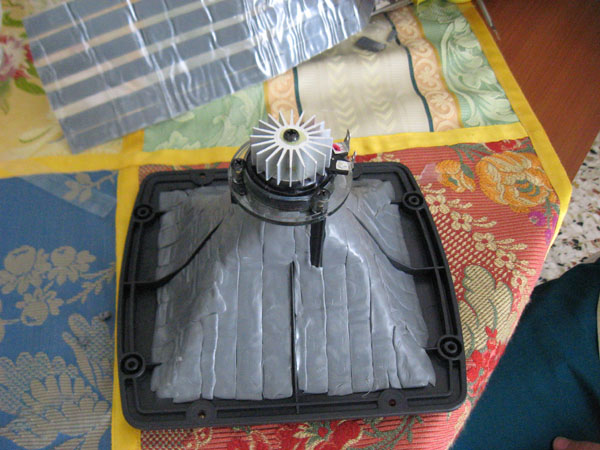

Ecco l'ulteriore passo delle modifiche, cioè appesantire i tweeter tramite del comune mastice per lavelli Surprised

KLIPSCH f3 modificate - Pagina 4 Img_3823

KLIPSCH f3 modificate - Pagina 4 Img_3824

KLIPSCH f3 modificate - Pagina 4 Img_3825

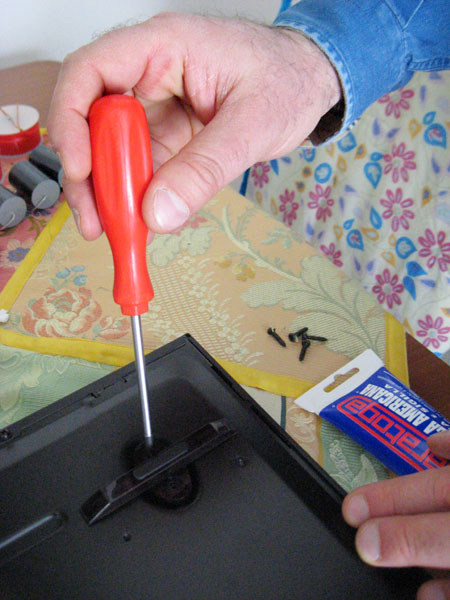

i lavori proseguiranno a casa di Vincenzo e domani verrà completato il lavoro, nel frattempo ecco le foto delle modifiche fatte al mio lettore Harman Kardon con inserimento di piedini antivibrazioni e marmo per appesantimento telaio

KLIPSCH f3 modificate - Pagina 4 Img_3826

KLIPSCH f3 modificate - Pagina 4 Img_3826

KLIPSCH f3 modificate - Pagina 4 Img_3827

KLIPSCH f3 modificate - Pagina 4 Img_3828

KLIPSCH f3 modificate - Pagina 4 Img_3829

e per ora è tutto Razz

Da DACCLOR65 Mer 6 Mag 2009 - 16:12

SonicG ha scritto:Due domande sul bitume:

1) ma per metterlo avete aperto in qualche modo il frontale delle casse, scolandolo?

2) avete ricoperto l'intera parete posteriore in tutta la sua lunghezza o solo la zona dietro ai woofer?

1. no inserito attraverso i fori dei woofer
2. solo la zona dietro i woofer

Da QUALITY SOUND Mer 6 Mag 2009 - 16:13

DACCLOR65 ha scritto:Ecco l'ulteriore passo delle modifiche, cioè appesantire i tweeter tramite del comune mastice per lavelli

Bravo!!! le trombe purtroppo suonano sempre...............

Da DACCLOR65 Mer 6 Mag 2009 - 16:24

fannaru ha scritto:

... conscio oramai che ci vuole solo un intervento di Santa Rosalia per farle resuscitare

No! basterà San Vincenzo Laughing

---

Dimenticavo di dire che verranno cambiati anche i cavetti interni con del cavo CIARE da due connettori in quanto quello originale ci è sembrato piuttosto esile Wink

nd1967 ha scritto:Lorenzo... ma lo sa tua moglie che non solo hai smontato i diffusori ma li hai anche asfaltati?

Non ha assistito a niente perchè era in ufficio Laughing

Da nd1967 Mer 6 Mag 2009 - 16:47

DACCLOR65 ha scritto:Non ha assistito a niente perchè era in ufficio

Si ma quando torna e non trova piu' i suoi diffusori cosa le dici?

E' passato BABBO NATALE?

Laughing

Da DACCLOR65 Mer 6 Mag 2009 - 16:58

nd1967 ha scritto:
DACCLOR65 ha scritto:Non ha assistito a niente perchè era in ufficio
Si ma quando torna e non trova piu' i suoi diffusori cosa le dici?

E' passato BABBO NATALE?

già li ha visti! ecco la sua espressione Orrified

Da nd1967 Mer 6 Mag 2009 - 17:09

DACCLOR65 ha scritto:
già li ha visti! ecco la sua espressione

DOVEVI FARE LA FOTO.....

'azzo ce ne fregava delle foto dei diffusori....

VOLEVAMO QUELLI DELLA MOGLIE IMPIETRITA!!!!!

Laughing

Da SonicG Mer 6 Mag 2009 - 18:23

DACCLOR65 ha scritto:
SonicG ha scritto:Due domande sul bitume:

1) ma per metterlo avete aperto in qualche modo il frontale delle casse, scolandolo?

2) avete ricoperto l'intera parete posteriore in tutta la sua lunghezza o solo la zona dietro ai woofer?

1. no inserito attraverso i fori dei woofer
2. solo la zona dietro i woofer

Perfetto, grazie dell'indicazione che mi conferma quello che vorrei fare anche io Smile

DACCLOR65 ha scritto:Dimenticavo di dire che verranno cambiati anche i cavetti interni con del cavo CIARE da due connettori in quanto quello originale ci è sembrato piuttosto esile

Ah, bene! Vedo con piacere che avete accolto il mio suggerimento di ricablare anche l'interno: spesso i cavi interni sono abbastanza scadenti infatti, anche in diffusori da migliaia di euro Wink

Da DACCLOR65 Mer 6 Mag 2009 - 18:28

SonicG ha scritto:
Ah, bene! Vedo con piacere che avete accolto il mio suggerimento di ricablare anche l'interno: spesso i cavi interni sono abbastanza scadenti infatti, anche in diffusori da migliaia di euro

Si, ma alla fine ho preso un cavo MONACOR di sez 1,5 mm che dovrebbe essere migliore del CIARE Wink

Da pincellone Mer 6 Mag 2009 - 18:31

E' un peccato non poter fare un confronto diretto tra il pre e il post upgrade, a meno che qualcuno non ti presti lo stesso modello di diffusori.

Da SonicG Mer 6 Mag 2009 - 18:32

DACCLOR65 ha scritto:Si, ma alla fine ho preso un cavo MONACOR di sez 1,5 mm che dovrebbe essere migliore del CIARE

Cacchio era ancora più sottile di 1.5 mm2? Shocked

Comunque hai fatto bene a prendere un cavo migliore, io ricablo tutto con cavi da 2 x 3.09 mm2 in rame argentato e isolato ad aria, gli stessi che userò come cavi di potenza Wink

Da DACCLOR65 Mer 6 Mag 2009 - 18:41

SonicG ha scritto:
DACCLOR65 ha scritto:Si, ma alla fine ho preso un cavo MONACOR di sez 1,5 mm che dovrebbe essere migliore del CIARE
Cacchio era ancora più sottile di 1.5 mm2?
Comunque hai fatto bene a prendere un cavo migliore, io ricablo tutto con cavi da 2 x 3.09 mm2 in rame argentato e isolato ad aria, gli stessi che userò come cavi di potenza

Il negoziante mi ha detto che 2 mm sono troppo grossi per dei diffusori che non siano almeno da 300 watt Ironic

Da DACCLOR65 Mer 6 Mag 2009 - 18:45

pincellone ha scritto:E' un peccato non poter fare un confronto diretto tra il pre e il post upgrade, a meno che qualcuno non ti presti lo stesso modello di diffusori.

Penso di essere in grado di saper fare un confronto, in questi giorni ho memorizzato dei particolari passaggi di alcuni cd che conosco alla perfezione, proprio in vista delle modifiche. speriamo bene

Da Vincenzo Mer 6 Mag 2009 - 19:44

Eccomi qua! Il primo crossover è pronto. In questo momento il mastice sta asciugando..

I cavi dai morsetti di ingresso alla PCB del crossover erano da un mm. Il resto soltanto da 0,5mm!! Lorenzo ha appena comprato del cavo OFC da 1,5mm. Per i cablaggi interno penso vada più che bene perché deve essere molto flessibile per seguire il percorso abbastanza tortuoso che fa all'interno delle F3 e soprattutto perché verrà direttamente saldato ai driver: il migliore connettore è sempre quello che non c'è..

La lastra sopra l'Harman è del marmo di Custonaci disaccoppiato dal mobile del cdp da un foglio di sughero. I piedini disaccoppianti sono Monacor a elastomeri.

Tra poco le foto del crossover!
Hello

Da QUALITY SOUND Mer 6 Mag 2009 - 19:53

... e soprattutto perché verrà direttamente saldato ai driver: il migliore connettore è sempre quello che non c'è..

Hello

[/quote]

Esatto !!!!!.............

Da DACCLOR65 Mer 6 Mag 2009 - 19:57

nd1967 ha scritto:
DACCLOR65 ha scritto:
già li ha visti! ecco la sua espressione

DOVEVI FARE LA FOTO.....

'azzo ce ne fregava delle foto dei diffusori....

VOLEVAMO QUELLI DELLA MOGLIE IMPIETRITA!!!!!

Non mi ha voluto firmare la liberatoria Wink

Da Vincenzo Mer 6 Mag 2009 - 20:21

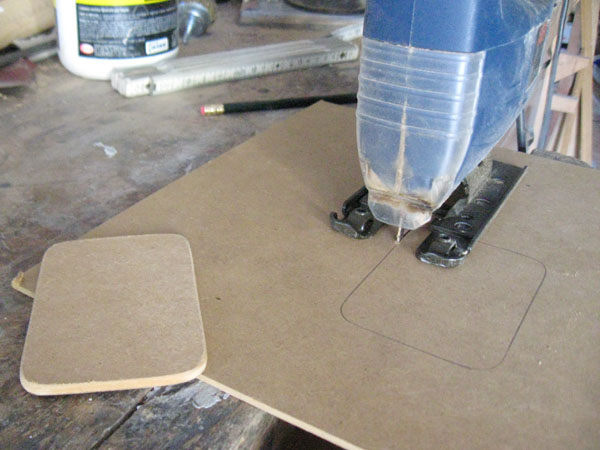

Allora... Innanzi tutto di pomeriggio sono scappato in garage per realizzare le due basette di MDF dove sto montando il crossover.

KLIPSCH f3 modificate - Pagina 4 Img_3813

KLIPSCH f3 modificate - Pagina 4 Img_3813

I materiali sono questi:

KLIPSCH f3 modificate - Pagina 4 Img_3814

Sto utilizzando del vecchio filtro solamente le due bobine in aria della rete del tweeter. I condensatori sono tutti Jantzen CrossCap MKP , le resistenze non induttive sono in ossido di metallo, l'induttanza del woofer è una Mundorf da 1,4mm.

Ed ecco il risultato:

KLIPSCH f3 modificate - Pagina 4 Img_3815

KLIPSCH f3 modificate - Pagina 4 Img_3815

Adesso non resta che fissare la basetta alla vaschetta originale e collegare i morsetti con 4 spezzoni di cavo e collegare le tre uscite.

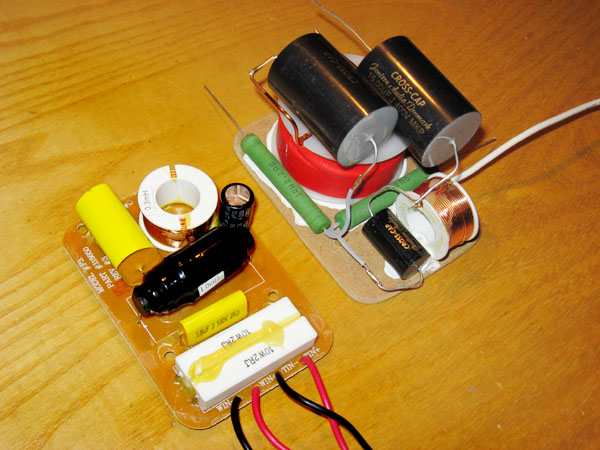

Un confronto tra vecchi e nuovo:

KLIPSCH f3 modificate - Pagina 4 Img_3816

KLIPSCH f3 modificate - Pagina 4 Img_3816

Riguardo il bitume adesivo: con un solo foglio da 50X50 cm è stato possibile coprire la parete posteriore del mobile a partire dal foro della vaschetta fino all'altezza della Tractrix (compresa)...

Riporto un utilissimo schema di Troels Gravesen sul corretto posizionamento delle induttanze nei crossover:

KLIPSCH f3 modificate - Pagina 4 Coils_9

KLIPSCH f3 modificate - Pagina 4 Coils_9

Domanda per l'Admin: posso pubblicare lo schema (anche solo quello modificato) del filtro?

Da SonicG Mer 6 Mag 2009 - 20:40

Complimenti davvero ragazzi, ottimo lavoro!
Striscia verde ovviamente Very Happy

Non vedo l'ora di mettere anche io le mani, cioè, più che io MaurArte Very Happy

Da DACCLOR65 Mer 6 Mag 2009 - 21:40

Vincenzo ha scritto:Allora... Innanzi tutto di pomeriggio sono scappato in garage per realizzare le due basette di MDF dove sto montando il crossover.

Mi inginocchio e plaudo di fronte a cotanta meraviglia Clap

Da Vincenzo Mer 6 Mag 2009 - 21:54

Finito! Adesso speriamo che la colla non impieghi 24 ore per seccare...
A domani pomeriggio. Lorè!
Hello

Da DACCLOR65 Mer 6 Mag 2009 - 21:58

Vincenzo ha scritto:Finito! Adesso speriamo che la colla non impieghi 24 ore per seccare...
A domani pomeriggio. Lorè!

come 24 oreeeeeeeeeee Orrified

Da SonicG Mer 6 Mag 2009 - 22:01

Ma la colla di cosa? Mica dell'antirombo? Surprised

Ah a proposito di antirombo: alla fine mi pare di aver capito che l'avete posizionato per l'intera lunghezza della parete posteriore partendo da dietro al tweeter e finendo all'ultimo woofer, è giusto?

Da DACCLOR65 Mer 6 Mag 2009 - 22:05

SonicG ha scritto:Ma la colla di cosa? Mica dell'antirombo?

Ah a proposito di antirombo: alla fine mi pare di aver capito che l'avete posizionato per l'intera lunghezza della parete posteriore partendo da dietro al tweeter e finendo all'ultimo woofer, è giusto?

a proposito non ti scordare che anche tu devi preparare un bel reportage fotografico delle tue modifiche Dribbling

Da Vincenzo Mer 6 Mag 2009 - 22:05

SonicG ha scritto:Ma la colla di cosa? Mica dell'antirombo?

No, il mastice che tiene i componenti del cross ancorati alla basetta..

SonicG ha scritto:
Ah a proposito di antirombo: alla fine mi pare di aver capito che l'avete posizionato per l'intera lunghezza della parete posteriore partendo da dietro al tweeter e finendo all'ultimo woofer, è giusto?

Più o meno. Finisce sotto il woofer basso e arriva a circa 15 cm dalla fine del mobile, subito dietro il driver della tromba.
Ed era l'ultimo foglio di antirombo rimasto nell'autoricambi! Laughing
