[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio

Da Marco Ravich Mer 22 Apr 2009 - 21:24

Apro un nuovo topic dal vecchio per segnare una linea di demarcatura: è stato individuato il modulo di amplificazione adatto (grazie a Fabio e Google) a gestire correttamente i segnali bilanciati: l'Hypex UcD 180 (tra parentesi fra la prima applicazione consigliata sulla pagina è proprio: "Monitor loudspeakers for recording and mastering studios").

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio UcD180HG

Leggendo quà e là mi sono però sorti dei dubbi sulle varie versioni disponibili: HG, ST, AD... ????

Ancora: da chi si possono prendere a buon prezzo in Italia ?

Butto là qualche idea per la realizzazione:

Ai fini della qualità (purtroppo non del prezzo), sarebbe meglio fare due moduli distinti (uno per monitor) che uno solo ?
La lista della spesa (copiata dal progetto dei due separati):
- 2 Hypex UcD180AD mono, (with op-amp AD8620) (2 x 80 €)
- 1 LPWS standard (78 €)
- 1 Hypex transformer 180 VA, TR 27 (36 €)
- 1 Cabinet
- 1 Connettore XLR
- 2 connettori per speaker
- 1 Cavo di connessione interno Hypex Internal
- 1 Presa IEC con interruttore e fusibile

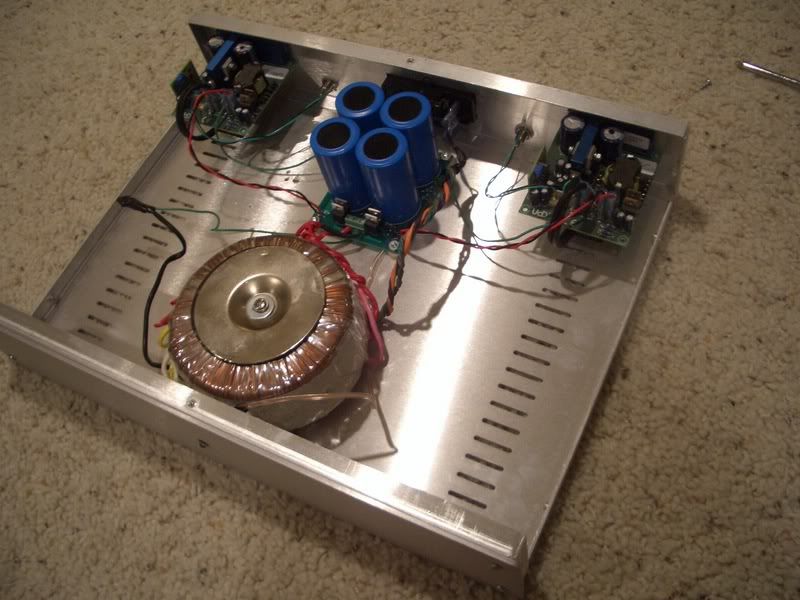

...dovrebbe venire una cosa del genere:

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio CIMG0011

ma siamo a 300 € abbondanti escluse varie ed eventuali.

Mi aiutate a "sforbiciare" ?

Da Barone Rosso Gio 23 Apr 2009 - 8:53

Il trasformatore cercalo non solo da hypex.
Il case te lo puoi fabbricare con qualche lamina di aluminio.

Alimentatori prova a guardare qui:
http://connexelectronic.com/
http://www.audiophonics.fr/

Connettori: cerca su eBay.

Da meral964 Gio 23 Apr 2009 - 9:56

180VA per alimentare i 2 moduli sono un po' pochini però.

Posto la foto dei miei Hypex:

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Udc18010

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Udc18010

Ciao.

Da Marco Ravich Gio 23 Apr 2009 - 13:25

Allora, ho scuficchiato ancora un po' in giro ed ho trovato questo:
[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Wizard1

Ecco il progetto dovrebbe essere collocato in

180W -> Stereo -> fra il "Cost optimized" ed i "Sound optimized"

Ecco la nuova lista della spesa:

La lista della spesa (copiata dal progetto dei due separati):

2 Hypex UcD 180 HG(2 x 100 €)
1 Hypex SMPS180 (120 €)
1 Cabinet
1 Presa IEC con interruttore e fusibile (servirà ancora ?)

Naturalmente non saranno necessarie né manopole né selettori, dato che i segnali in ingresso saranno comunque solo due (L-R) e proverrano da un mixer (che ha i fader).

Ho tolto anche i connettori perché sto pensando, per comprimere ancora i costi, di realizzare un ampli con i cavi già integrati (un po' come la mod del Trends Audio TA-10 di Maurarte, però con XLR femmine come ingressi).

Da qualche parte ho letto che meno connettori ci sono sui cavi meglio è (per la qualità del segnale...
Se questo è vero si potrebbe pensare anche di integrare/tarare sia quelli per i diffusori che quello d'alimentazione.

Da meral964 Gio 23 Apr 2009 - 16:11

Se vuoi non mettere i connettori fai pure ma dopo aver speso quasi 350€ risparmiare 20€ sui connettori per me non vale la pena, inoltre non mettendo i connettori di giochi un bel po' di versatilità, se vuoi collegarlo in un altro impianto sei un po' limitato.

Su ebay avevo visto qualcuno che vendeva i 180 standard a 60€ in Italia al momento c'è qualcuno che li vende a 61€ ma da HK, i trafo puoi trovarli da qualche altra parte, su ebay o RS.

Ciao.

Da Marco Ravich Lun 11 Mag 2009 - 23:42

Stavo pensando: ma anche gli alimentatori per PC sono switching !

Ho trovato questo interessantissimo sito che parla di tutti gli aspetti degli alimentatori ATX: L'alimentatore del PC

Ma allora non si potrebbe prenderne uno decente (che costa sicuramente meno dell'SMPS180) ed usarlo per alimentare gli Hypex ?

Questo è il pinout:
[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Atx-psu-pinouts

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Atx-psu-pinouts

Posto qualche sito con mod di alimentatori:

http://www.webx.dk/oz2cpu/radios/psu-pc1.htm
http://www.qrp4u.de/docs/en/powersupply/
http://www.qrp4u.de/docs/en/smps_new/

Da Marco Ravich Mar 12 Mag 2009 - 0:42

In attesa di riscontri sui PSU, posto qualche aggiornamento:

Ho trovato questo progetto che dà un po' l'idea di come vorrei realizzarlo:
però preferirei avere le i dissipatori a "T" degli Hypex agganciati sui due lati anziché sul fondo. In questo modo le connessioni coi cavi esterni sarebbero più agevoli, e si potrebbero anche fascettare le alimentazioni fra loro.
Però ci vuole un cabinet che si apra solo sopra, in questo caso... qualcuno ha suggerimenti ?
Si può eliminare tranquillamente la presa IEC...
Mi hanno suggerito di adottare cavi Canare Star Quad L-4E5C per i collegamenti audio bilanciati:

Nuova lista:

2 Hypex UcD 180 HG (2 x 107,00 €)
1 Hypex SMPS180 (150,00 €)
1 Cabinet
2,5 Mt. cavo Canare Star Quad L-4E5C (11,50 €)
2 buoni connettori XLR femmina (Neutrik ?)

Datemi qualche idea per il cavo corrente, presa, ecc..

Da meral964 Mar 12 Mag 2009 - 11:19

Per il cabinet su quelli di hi-fi 2000 puoi montare i moduli sul lato visto che puoi rimuovere solo il coperchio e il lato fa anche da dissipatore.

L'alimentatore del pc non puoi usarlo per gli hypex ci vogliono +45/0/-45V che sugli ali dei pc non ci sono.

ciao.

Da Marco Ravich Mar 12 Mag 2009 - 14:00

Bene, allora direi qualcosa del genere:

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Frontale_nero

Ma secondo voi qual'è il modello esatto (in altre parole: di che dimensioni interne - considerando che lo vorrei fare come quello appena sopra) ho bisogno ???

Ho trovato 'sto progettino che un po' somiglia all'idea che ho io (anche se monta l'alimentatore "classico"):

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Ucd180_inside

[PROGETTO] Amplificatore DIY in Classe D (basato su Hypex) per home studio Ucd180_inside

Con l'alimentatore switching (125x83) e considrando la dimensione dei moduli (65x65), dovrebbe essere sufficiente (totale area occupata: 130x148 senza spazio fra i moduli)
un Galaxy GX247 (230x170), che costa 22,32 €uro. Che ne dite ?
