Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Dom Mag 03, 2009 1:47 pm

diechirico ha scritto:bellissimo!
non ho però capito gli svasi per gli altoparlanti.

Il driver è minuscolo e lo spessore del legno (15mm) ostruirebbe i fori del cestello impedendo una corretta emissione posterore.

Qui si vede lo stesso procedimento nelle blh Fostex che ho costruito qualche anno fa:
Costruzione diffusori W3 Micro di CHF - Pagina 2 004410

ps. Grazie! Smile

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da diechirico Dom Mag 03, 2009 1:53 pm

miii, che lavoraccio con la raspa però.... quanto ci hai messo?
perchè nel primo topic non inserisci anche il link del progetto, così questa paginetta rimane completamente indipendente?
veramente ottimo lavoro, cmq!
come sai, io e ivan stiamo ragionando su un progetto simile, ma utilizzando i b3n.
hai qualche dritta dove poter reperire a buon prezzo anche questi, di driver?
dai, posta altre foto!!
diechirico
diechirico
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.09.08
Numero di messaggi : 4745
Località : Guidonia - Roma
Provincia : dipende dai giorni
Occupazione/Hobby : Spettroscopista (diciamo così...)
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof


Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Lun Mag 04, 2009 7:56 am

diechirico ha scritto:miii, che lavoraccio con la raspa però.... quanto ci hai messo?
Il diametro è di 7cm: bastano 5 minuti di lavoro prima con la raspa e poi con la lima per fare le svasature.
diechirico ha scritto:
perchè nel primo topic non inserisci anche il link del progetto, così questa paginetta rimane completamente indipendente?
Fatto!

diechirico ha scritto:
dove poter reperire a buon prezzo anche questi, di driver?
dai, posta altre foto!!

In negozi statunitensi si trovano anche a poco più di 10€ ma le spese di spedizione e di dogana se non ne occorre una quantità elevata eliminerebbero ogni vantaggio rispetto ai due rivenditori italiani...

Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da kingbowser Lun Mag 04, 2009 12:53 pm

serebbero da farci un bel array studiato decentemente
kingbowser
kingbowser
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.04.09
Numero di messaggi : 1176
Località : Aosta
Impianto : iMac & PlayStation scph-1002, sure board TK2050, diffusori fulrange autocostruiti con TB W4 657B (da verniciare)

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Lun Mag 04, 2009 5:09 pm

Ancora manca qualche rifinitura, ma una è quasi pronta per la verniciatura!

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3810

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3811

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3812

I bordi li ho stondati. Il pannello anteriore verrà veniciato con turapori e trasparente.
Il resto sarà bianco Apple Laughing

Alla prossima!
Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da piesel Mer Mag 06, 2009 4:57 pm

mmmm... ma il foro x il bassreflex non dovrebbe essere sul fondo Shocked ? oppure quel foro sul lato posteriore è x alloggiare la vaschetta con i connettori?
ciiao

piesel
Interessato
Interessato

Data d'iscrizione : 15.09.08
Numero di messaggi : 75
Località : provincia di Vicenza
Occupazione/Hobby : "architetto" / audio

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Mer Mag 06, 2009 5:31 pm

Ciao Piesel. Il buco posteriore da 24mm è per il connettore Neutrik Speakon. Il foro da 50 sul fondo è per il tubo reflex. Dovrei completarle nel WE..
Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Sab Mag 09, 2009 3:47 pm

Incollata stamattina la seconda. Finalmente sto arrivando al traguardo... Rolling Eyes
Il progetto originale prevede dei piedini da 13mm: secondo voi, colendo disaccoppiarle dalla scrivania, del sughero andrebbe bene?
Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da rattaman Sab Mag 09, 2009 3:51 pm

secondo me si !! o tasselli di gomma
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da diechirico Sab Mag 09, 2009 3:59 pm

Vincenzo ha scritto:Ancora manca qualche rifinitura, ma una è quasi pronta per la verniciatura!

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3810

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3811

Costruzione diffusori W3 Micro di CHF - Pagina 2 Img_3812

I bordi li ho stondati. Il pannello anteriore verrà veniciato con turapori e trasparente.
Il resto sarà bianco Apple Laughing

Alla prossima!
Hello
i bordi li hai stondati a mano o con la fresa?
e il foro del reflex?
dai, nn risparmiare i dettagli!
ancora bravissimo!!
diechirico
diechirico
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.09.08
Numero di messaggi : 4745
Località : Guidonia - Roma
Provincia : dipende dai giorni
Occupazione/Hobby : Spettroscopista (diciamo così...)
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof


Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Sab Mag 09, 2009 4:08 pm

rattaman ha scritto: o tasselli di gomma

Grazie per la risposta. Cosa intendi per tasselli di gomma? per il sughero avevo pensato ai tappi stondati, quelli con la corona sopra in plastica che vendono nei supermarket da tagliare alla giusta altezza, eliminando la plastica...

diechirico ha scritto:
i bordi li hai stondati a mano o con la fresa?
Grazie per i complimenti. A mano perché sull'MDF da 10 non ci provo nemmeno ad accendere la toupie! Don't know
Non amo questo materiale ma non avevo alternative.. I diffusori li ho costruiti praticamente gratis riutilizzando avanzi da altre casse Laughing
I fori circolari li ho realizzati tutti con delle seghe a tazza della Martin (serie Ringo). Non sono certo economiche ma si utilizzano tantissimo sugli ampli valvolari. Le tazze usate sono: 24 (Speakon), 50 (tubo reflex) e 70 (tangband) mm.

Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da diechirico Sab Mag 09, 2009 4:11 pm

dici che usare la fresatrice sul mdf è una pazzia?
effettivamente, ogni volta che ci ho provato, non ho ottenuto risultati strabilianti...
mmmh I see I see
diechirico
diechirico
Membro classe argento
Membro classe argento

Data d'iscrizione : 24.09.08
Numero di messaggi : 4745
Località : Guidonia - Roma
Provincia : dipende dai giorni
Occupazione/Hobby : Spettroscopista (diciamo così...)
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof


Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da rattaman Sab Mag 09, 2009 4:13 pm

se vai da qlc ferramenta vendono piedini di gomma altezza intorno al 1,5cm diametro intorno a 2cm che si fissano con una vite io li trovo ottimi....cmq bravo!!! anche io ho finito il mio progetto ora vedo passare alla levigatura e verniciatura
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da rattaman Sab Mag 09, 2009 4:15 pm

si usano fresatrici verticali a mano libera si possono fare grandi cose...""sopratutto""" sull'MDF materiale compatto ed uniforme Very Happy
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Sab Mag 09, 2009 4:20 pm

rattaman ha scritto:se vai da qlc ferramenta vendono piedini di gomma altezza intorno al 1,5cm diametro intorno a 2cm che si fissano con una vite io li trovo ottimi....cmq bravo!!! anche io ho finito il mio progetto ora vedo passare alla levigatura e verniciatura

Ho capito... L'ideale sarebbe trovarne un tipo non troppo grande di diametro: i diffusori sono larghi meno di 8 cm!

Sull'mdf in generale sì, ma su quello da 1cm non mi arrischio. Sono ancora alle prime armi con il legno... Io purtroppo ho solo la fresatrice a banco (toupie) nella combinata, non ho una fresatrice a mano libera.

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da rattaman Sab Mag 09, 2009 4:25 pm

Vincenzo ha scritto:
rattaman ha scritto:se vai da qlc ferramenta vendono piedini di gomma altezza intorno al 1,5cm diametro intorno a 2cm che si fissano con una vite io li trovo ottimi....cmq bravo!!! anche io ho finito il mio progetto ora vedo passare alla levigatura e verniciatura

Ho capito... L'ideale sarebbe trovarne un tipo non troppo grande di diametro: i diffusori sono larghi meno di 8 cm!

Sull'mdf in generale sì, ma su quello da 1cm non mi arrischio. Sono ancora alle prime armi con il legno... Io purtroppo ho solo la fresatrice a banco (toupie) nella combinata, non ho una fresatrice a mano libera.


NO NO la toupie lasciala perdere il 90% ,e nn skerzo, dei falegnami che conosco hanno perso dita sotto quella macchina !!! e veramente il macchinario più pericoloso in assoluto..........



Se posso potrei pensare ad una bacchetta di legno alta 1,3cm su tutta la larghezza sia avanti che dietro ,vedi esempio le indiana tesi 104
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Sab Mag 09, 2009 6:05 pm

rattaman ha scritto:NO NO la toupie lasciala perdere il 90% ,e nn skerzo, dei falegnami che conosco hanno perso dita sotto quella macchina !!! e veramente il macchinario più pericoloso in assoluto..........
Infatti non l'ho mai utilizzata. Mio padre l'ha usata tantissimo negli anni '80. Io scappavo via quando l'accendeva Shocked

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Dom Mag 24, 2009 5:51 pm

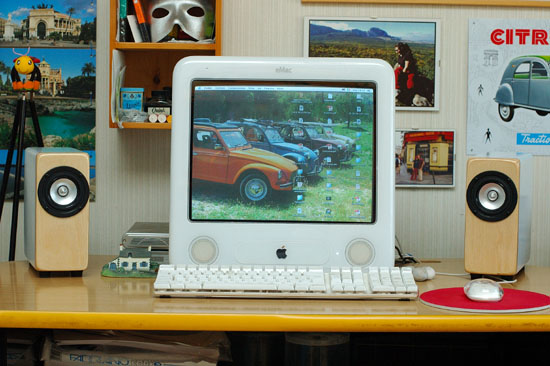

Finalmente oggi ho trovato il tempo per verniciare i mobili!
Domani potrò montarle e cominciare il rodaggio...

A presto!
Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Mar Mag 26, 2009 5:47 pm

Finalmente stanno suonando!!! Eccome!! Happy shock

Saldati i cavi (spezzoni di Monacor OFC da 1,5mmq) agli Speakon e ai driver...
Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0141

...incollati i piedini...
Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0142

...ed eccole pronte!!
Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0143

Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0144

Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0145

Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0146

Nella loro collocazione in "ambiente"...
Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0147

Costruzione diffusori W3 Micro di CHF - Pagina 2 Dsc_0148

Con i driver per nulla rodati già hanno una timbrica e una ricostruzione scenica spaventose! Dribbling

Poca spesa, ottima resa. Molto.... T Very Happy

Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da kingbowser Mar Mag 26, 2009 5:56 pm

molto belli, li hai laccati bianchi o le foto ingannano? Very Happy
io vorrei laccare i miei di nero lucido prima di presentarli al forum Sad

hai la possibilità di misurare la risposta in frequenza? sono molto carini e si intonano con l'imac XD
la sospensione tra altoparlante e cassa con cosa l'hai fatta?
kingbowser
kingbowser
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.04.09
Numero di messaggi : 1176
Località : Aosta
Impianto : iMac & PlayStation scph-1002, sure board TK2050, diffusori fulrange autocostruiti con TB W4 657B (da verniciare)

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Mar Mag 26, 2009 6:04 pm

kingbowser ha scritto:molto belli, li hai laccati bianchi o le foto ingannano?

eheh.. Bianco Apple! Very Happy
In realtà bianco elettrodomestici RALnonsocosa Laughing

La risposta in frequenza (prima e dopo il rodaggio) l'ha misurata l'autore del progetto. Puoi trovarla nel documento in pdf che ho linkato qualche pagina indietro.

La guarnizione è in foam della Monacor.
Hello

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da kingbowser Mar Mag 26, 2009 6:13 pm

peccato abbiano abbandonato il bianco a favore di alluminio e vetro Sad
quanti ricordi del mio ibook G4, del primo mac mini e dell'imac G5... mi hai messo nostalgia Crying or Very sad

piuttosto ho problemi a visualizzare il pdf, potresti controllare se lo fa anche a te? Grazie Very Happy
kingbowser
kingbowser
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 14.04.09
Numero di messaggi : 1176
Località : Aosta
Impianto : iMac & PlayStation scph-1002, sure board TK2050, diffusori fulrange autocostruiti con TB W4 657B (da verniciare)

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Mar Mag 26, 2009 6:21 pm

Il sito di Audiomaxitalia sembra sparito...

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Vincenzo Mer Mag 27, 2009 8:21 am

Piacevole doppio rodaggio in corso... Very Happy

Costruzione diffusori W3 Micro di CHF - Pagina 2 On10

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da piesel Mar Giu 09, 2009 5:00 pm

caspita che bella laccatura.... mi sveli il segreto ? Smile
ciiao

piesel
Interessato
Interessato

Data d'iscrizione : 15.09.08
Numero di messaggi : 75
Località : provincia di Vicenza
Occupazione/Hobby : "architetto" / audio

Torna in alto Andare in basso

Costruzione diffusori W3 Micro di CHF - Pagina 2 Empty Re: Costruzione diffusori W3 Micro di CHF

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 2 di 3 Precedente  1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
