OTL... può funzionare?

3 partecipanti

Andare in basso

OTL... può funzionare? Empty OTL... può funzionare?

Messaggio Da kingbowser Gio Mag 07, 2009 7:48 pm

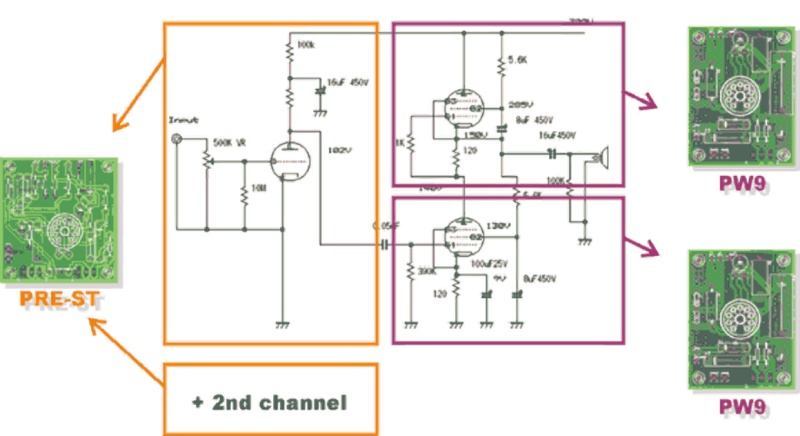

Ho trovato per caso su www.atarado.com lo schema di un OTL di una semplicità disarmante rispetto a quelli classici, proprio per questo non sono convinto del suo effettivo funzionamento
OTL... può funzionare? Hifi-o10

è formato da un modulo preamplificatore e quattro pentodi di potenza per un modulo stereo, la cosa mi puzza
http://www.atarado.com/html/examples.html

qualcuno che ci capisce qualcosa in più di me mi può confermare il circuito?
