Aiuto con Garrard 6200 CP

3 partecipanti

Pagina 2 di 3 Precedente  1, 2, 3  Successivo

Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Ven Nov 16, 2012 1:23 am

Sono riuscito con mille attenzioni a rimuovere il seger lasciandolo intatto ed ho sollevato il piatto;come pensavo, dentro è un lordume unico, do una pulita e vedo se riesco a togliere la base, anche se vedere tutti questi fragili ingranaggi un po' mi spaventa.

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Ven Nov 16, 2012 7:18 am

Kalos666 ha scritto:Sono riuscito con mille attenzioni a rimuovere il seger lasciandolo intatto ed ho sollevato il piatto;come pensavo, dentro è un lordume unico, do una pulita e vedo se riesco a togliere la base, anche se vedere tutti questi fragili ingranaggi un po' mi spaventa.

Foto, foto, foto Very Happy

Aspetta, non è detto che sia necessario smontare altro, probabilmente già così riuscirai a fare una pulizia completa .
Prenditi il tempo che ci vuole.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Ven Nov 16, 2012 9:16 am

[img]Aiuto con Garrard 6200 CP - Pagina 2 Img_3517[/img][img][/img]
Eh ma io adesso vorrei sollevare la base, in modo da rendere visibili i fili e facilitare il lavoro di chi mi cambierà il cavetto audio e pulire dentro

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Sab Nov 17, 2012 12:04 am

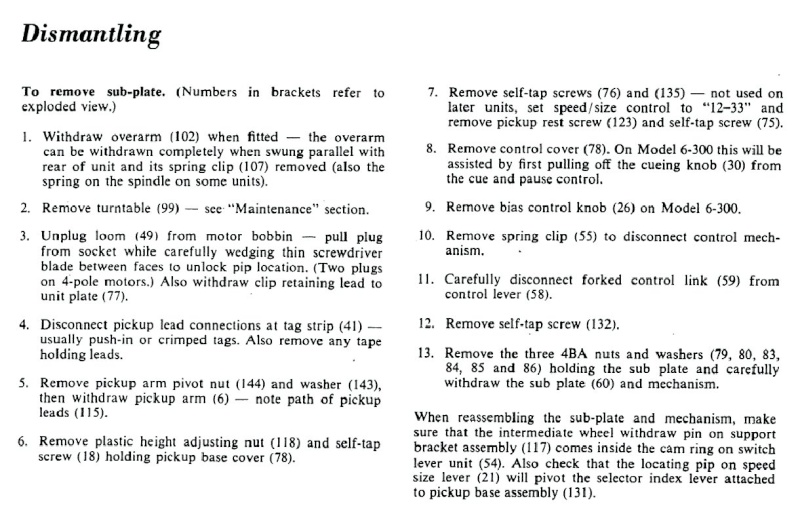

L'unico modo è questo, non è esattamente una passeggiata, ma una cosa alla volta si può tentare.

Edit, inoltre il passo 2 l'hai già fatto Very Happy

Aiuto con Garrard 6200 CP - Pagina 2 Disman10

Però valuta anche se è possibile intervenire da sotto al telaio.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Sab Nov 17, 2012 12:31 am

fritznet ha scritto:

Però valuta anche se è possibile intervenire da sotto al telaio.

Mi sa che mi conviene;sotto c'è una lastra di compensato, sembra sia attaccata solo con quattro chiodini, vedo se si può staccare facilmente

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da mikelangeloz Sab Nov 17, 2012 1:49 am

Per i cavi si interviene da sotto. Da sopra rischi di fare un macello... Leva quelle quattro viti e ti si aprirà il mondo...
mikelangeloz
mikelangeloz
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 11.08.11
Numero di messaggi : 1008
Località : Firenze - Verona
Provincia : Come fosse Antani
Occupazione/Hobby : Fare cose, vedere gente
Impianto : Naim Nait 5i - Opera Consonance Don Curzio - Sonus Faber Toy Tower e una sfilza di schedine con Volumio


https://volumio.org

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Sab Nov 17, 2012 2:02 pm

[img]Aiuto con Garrard 6200 CP - Pagina 2 Img_3518[/img]
Dopo aver litigato un po' con uno dei chiodini, finalmente sono riuscito ad aprire sotto!Non so se si vede dalla foto, ma dentro è veramente lercio, adesso pulisco.

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Sab Nov 17, 2012 11:08 pm

Ho visto di peggio, non mi sembra poi così male, non ci sono parti ossidate e questo è già un segno che dovrebbe essere stato tenuto correttamente (non in un posto umido), e/o è stata correttamente lubrificata (da non troppo tempo) la parte meccanica.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Sab Nov 17, 2012 11:32 pm

fritznet ha scritto:Ho visto di peggio, non mi sembra poi così male, non ci sono parti ossidate e questo è già un segno che dovrebbe essere stato tenuto correttamente (non in un posto umido), e/o è stata correttamente lubrificata (da non troppo tempo) la parte meccanica.

Sì è vero, le parti meccaniche sono intonse, però dentro era pieno di polvere e ragnatele Laughing D'altronde, nella base di compensato che ho tolto è presente un foro rotondo piuttosto grande di cui mi sto interrogando sulla funzione, credo proprio che lo tapperò, una volta cambiato il cavetto

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Dom Nov 18, 2012 12:31 pm

Ho trovato un saldatore tra gli attrezzi, non pensavo di averlo, e ho pensato: ho fatto 30, facciamo 31!Per uno che non l'ha mai fatto, dite che è difficile fare questo tipo di operazione?Così a intuito, credo che dovrei staccare due estremità dal cavetto nuovo e saldarle nel punto che si vede nella foto in basso a destra.Sbaglio?

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da mikelangeloz Dom Nov 18, 2012 2:51 pm

Esatto. Però fai una foto migliore di quella parte di giradischi così siamo sicuri. Ti serve anche dello stagno però... Ci metti un attimo per fare una schifezza!
mikelangeloz
mikelangeloz
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 11.08.11
Numero di messaggi : 1008
Località : Firenze - Verona
Provincia : Come fosse Antani
Occupazione/Hobby : Fare cose, vedere gente
Impianto : Naim Nait 5i - Opera Consonance Don Curzio - Sonus Faber Toy Tower e una sfilza di schedine con Volumio


https://volumio.org

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Dom Nov 18, 2012 8:45 pm

Stagno?Anche con le paperette e le ninfee? Laughing
Scherzi a parte, mio padre mi ha scoraggiato dal completare questa operazione, domani mi sa che mi presento di prepotenza con il giradischi in mano da un elettricista che mi ha già saldato un cavetto audio diverso tempo fa.Tanto dovrebbe essere un lavoro di pochi minuti, no?

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Dom Nov 18, 2012 9:14 pm

Kalos666 ha scritto:Stagno?Anche con le paperette e le ninfee? Laughing
Scherzi a parte, mio padre mi ha scoraggiato dal completare questa operazione, domani mi sa che mi presento di prepotenza con il giradischi in mano da un elettricista che mi ha già saldato un cavetto audio diverso tempo fa.Tanto dovrebbe essere un lavoro di pochi minuti, no?

Due conduttori positivi, due negativi, la terra...

Se il saldatore è già caldo, ed hai già tutto pronto (cavi terminati, stagno) direi venti secondi circa Laughing

Bella "paperette e ninfee" Laughing
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Lun Nov 19, 2012 8:03 pm

L'elettricista ha semplicemente attaccato all'estremità del cavetto audio i due cappucci bianco e rosso;arrivato a casa, ho testato l'apparecchio:non si sente da una cassa, quindi probabilmente una delle due estremità è andata in corto.Inoltre, sembra che il braccio non riesca ad arrivare in fondo al vinile con cui ho fatto il test, e se provo a mettercelo a mano, torna indietro!Non so se sia qualcosa di rotto, oppure un effettivo limite dell'apparecchio.Il vinile è Tarkus degli ELP

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Lun Nov 19, 2012 8:10 pm

Kalos666 ha scritto:L'elettricista ha semplicemente attaccato all'estremità del cavetto audio i due cappucci bianco e rosso;arrivato a casa, ho testato l'apparecchio:non si sente da una cassa, quindi probabilmente una delle due estremità è andata in corto.Inoltre, sembra che il braccio non riesca ad arrivare in fondo al vinile con cui ho fatto il test, e se provo a mettercelo a mano, torna indietro!Non so se sia qualcosa di rotto, oppure un effettivo limite dell'apparecchio.Il vinile è Tarkus degli ELP

Per il braccio bisogna dare un'occhiata al service manual, e controllare i settaggi.

Per il canale bisognerebbe controllare con un tester dalle clip della testina agli rca che ci sia continuità elettrica, ovvero che non ci siano interruzioni.
Che testina c'è su? A occhio sembra in buone condizioni?

fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Mar Nov 20, 2012 1:18 am

La testina leggo che è una Excel ES-705, a occhio e croce sembra in perfetto stato.Ma per il braccio quindi dovrei armarmi di cacciavite e allentare qualcosa?

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Mar Nov 20, 2012 1:22 am

No no no no, Very Happy prima di prendere in mano il cacciavite ed allentare qualcosa, rileggi un attimo sul service manual nella sezione "solving problems" o "settings".

Vedrai che c'è qualcosa, io al momento non posso vederlo, non ti so dire altro.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Sab Nov 24, 2012 6:49 pm

Oggi ho riportato il giradischi dall'elettricesta ed è riuscito a risolvere il problema, ora si sente da entrambe le parti.Ho controllato sul manuale per il problema del braccio, ma purtroppo non ci capisco nulla.

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Sab Nov 24, 2012 6:52 pm

Stasera se riesco dò un'occhiata al manuale e vediamo di capire cosa potrebbe essere.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Dom Nov 25, 2012 1:02 am

OK grazie mille!Sono pure studente di lingue straniere, ma quello che c'è scritto ti giuro che per me è arabo! Laughing

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Dom Nov 25, 2012 1:09 am

Allora proviamo a fare il punto, perchè il giradischi non ce l'ho tra le zampe, e il service manual è unico per tre modelli differenti Laughing

Il tuo è completamente manuale? Cioè, porti la testina verso l'inizio del disco, abbassi manualmente, poi si sente, poi che succede? Prima che il disco finisca, la puntina si alza e il braccio ritorna? Ricordo bene?
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Dom Nov 25, 2012 1:20 am

Allora, il mio ha sia la modalità manuale che quella automatica, anche se credo che quest'ultima non funzioni, visto che devo comunque abbassare manualmente il braccio.Il braccio arriva ad un certo punto verso la fine del disco e poi non procede oltre, si ferma nello stesso solco che viene continuamente ripetuto;se provo a premere la testina, va avanti, ma se poi lascio torna indietro.

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Dom Nov 25, 2012 1:38 am

Kalos666 ha scritto:Allora, il mio ha sia la modalità manuale che quella automatica, anche se credo che quest'ultima non funzioni, visto che devo comunque abbassare manualmente il braccio.Il braccio arriva ad un certo punto verso la fine del disco e poi non procede oltre, si ferma nello stesso solco che viene continuamente ripetuto;se provo a premere la testina, va avanti, ma se poi lascio torna indietro.

Ok, la prova più banale l'hai fatta? Ovvero, con la puntina sollevata muovere il braccio dall'inizio alla fine del disco e sentire se ti sembri che oppone resistenza quando arrivi nei pressi dove si ferma.
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Kalos666 Dom Nov 25, 2012 1:41 am

Beh, sì, oppone leggermente resistenza, infatti una volta lasciata la presa torna indietro

Kalos666
Interessato
Interessato

Data d'iscrizione : 11.11.12
Numero di messaggi : 63
Località : Brescia
Impianto : (non specificato)

Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da fritznet Dom Nov 25, 2012 2:01 am

Kalos666 ha scritto:Beh, sì, oppone leggermente resistenza, infatti una volta lasciata la presa torna indietro

Allora se ti sembra che non siano i fili che escono dalla testina e abbiano qualche impiglio che li frena (e frena il movimento del braccio), mi viene il dubbio che sia questa cosa qui; che dovrebbe essere la regolazione del braccio in automatico, ma mi viene il dubbio che possa influenzare anche la posizione del braccio in versione manuale. Prova ad agire sulla vite "A" e cerca di memorizzare la posizione (se no fai una foto e non fare più di un giro), se cambia qualcosa è lei, se no rimettila com'era.

Ah, prova prima in senso antiorario, dovrebbe spostare il braccio all'esterno.

Aiuto con Garrard 6200 CP - Pagina 2 Q10

Aspetta, ho toppato, quel demente che ha fatto il disegno cambia nome alle viti a seconda del disegno Evil or Very Mad

Nel disegno di sopra è la vite "A", come accidentallui Hehe
fritznet
fritznet
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 27.02.10
Numero di messaggi : 10086
Località : Grønlænd
Provincia : querceto
Occupazione/Hobby : morto che pialla
Impianto : lol-fi


Torna in alto Andare in basso

Aiuto con Garrard 6200 CP - Pagina 2 Empty Re: Aiuto con Garrard 6200 CP

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 2 di 3 Precedente  1, 2, 3  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
