Ali da inscatolare per Ta2020....cosa ci metto???

Ciao ragazzi, ho ordinato una scheda Muse 2020 da mettere dentro un contenitore tipo Galaxy, va detto che la scheda in questione e' piuttosto scarsa (per quello che l'ho pagata)

http://www.ebay.com/itm/MUSE-M21-EX-TA2021-T-Amp-Mini-Stereo-Amplifier-25WX2-Board-/121026637883?ssPageName=ADME:L:OU:IT:3160

Si lo so, non è il massimo, forse neanche il minimo

Dovrò sostituire Quasi tutti i CAP, il potenziometro e le induttanze,mancano i morsetti per i diffusori ....
Voi direte:cosa l'hai presa a fare, c'è di meglio....!!! Sicuramente, ma è il mio primo vero lavoro in DIY, e volevo partire con qualcosa che non costasse una cifra troppo esagerata.

Detto questo, non ho nessuna intenzione di alimentarlo con uno swiching classico, tipo PC o cose varie, ma volevo qualcosa da inscatolare insieme alla 2020, che so, tipo una scheda o un trafo!!

Avete qualcosa che fa al caso mio?? ho intenzione di togliere il connettore dell'alimentazione e fare un collegamento diretto!!!


I CAP li ho già presi, anche i morsetti per le connessioni casse, ho già anche adocchiato il pot,non appena arriva la scheda guarderò che tipo di induttanze mettere, per l'ali... Aspetto qualcuno di voi

Mi auto suggerisco...

Qualcosa tipo questa
http://www.ebay.it/itm/Switching-boost-Power-Supply-board-DC12V-to-DC-32V-180W-/120584281400?pt=LH_DefaultDomain_0&hash=item1c13621d38#ht_4232wt_922

Ho rischio di far saltare tutto

LakyV ha scritto:Mi auto suggerisco...

Qualcosa tipo questa
http://www.ebay.it/itm/Switching-boost-Power-Supply-board-DC12V-to-DC-32V-180W-/120584281400?pt=LH_DefaultDomain_0&hash=item1c13621d38#ht_4232wt_922

Ho rischio di far saltare tutto

No, no, no! Quella lì ti serve se vuoi aumentare la tensione di una psu a 12v o della batteria dell'auto, ad esempio...

Perchè non una bella stabilizzata come questa?
http://www.moxied.com/docs/Dav_aliment_338.pdf

Se poi non ti garba ha mille altri utilizzi...

Il mael suggerito da maurarte!
Unico neo, il trafo ronza un pò... Se ti alletta forse ne ho ancora uno smontato, che usavo per il mio finale con il 2024. Altrimenti puoi prenderti un bel trafo, un ponte, e un pò di condensatori e fai un lavoretto coi fiocchi...

Il MAEL ce l'ho.. Ma lo sto usando per il mio SMSL 2020,
o già ordinato tutti i CAP per eseguire le modifiche di Maurarte...
( vedi suo forum)!!
Poi il trafo del Mael non ci sta nello shassis.
Ho bisogno di qualcosa di bello e pronto.

Un ultima cosa.. La scheda muse non è una 2020
chiedo scusa.... È una TA 2021

Quello di Porfido andrebbe bene, ma si trova già pronto, c'è un link da qualche parte??

LakyV ha scritto:Il MAEL ce l'ho.. Ma lo sto usando per il mio SMSL 2020,
o già ordinato tutti i CAP per eseguire le modifiche di Maurarte...
( vedi suo forum)!!
Poi il trafo del Mael non ci sta nello shassis.
Ho bisogno di qualcosa di bello e pronto.

Un ultima cosa.. La scheda muse non è una 2020
chiedo scusa.... È una TA 2021

Quello di Porfido andrebbe bene, ma si trova già pronto, c'è un link da qualche parte??

Questa scheda è già pronta basta il trasformatore

http://www.ebay.it/itm/Alimentatore-Stabilizzato-regolabile-2-32Vdc-10Ampere-montato-con-dissipatore-/200746085466?pt=Trasformatori_e_Raddrizzatori&hash=item2ebd662c5a

c'è anche quella da 5 Ampere

http://www.ebay.it/itm/Alimentatore-Stabilizzato-regolabile-2-32Vdc-5-Ampere-montato-con-dissipatore-/140745184354?pt=Trasformatori_e_Raddrizzatori&hash=item20c5111462

porfido ha scritto:

Perchè non una bella stabilizzata come questa?
http://www.moxied.com/docs/Dav_aliment_338.pdf

Se poi non ti garba ha mille altri utilizzi...

Ciao Andrea , scusami ma l'alimentatore che hai linkato non mi sembra un gran chè, anzi secondo me alcune cose sono sbagliate.
Per esempio con un trasformatore da 0-12VAC non puoi prelevare in uscita 15 VDC visto che il drop out del LM338 è di 2,5 V.
Senza contare che per avere il miglior risultato, in uso audio, secondo me la differenza IN - OUT deve essere di almeno 5-6 V e tenendo conto dei possibili cali di tensione della rete, anche superiore.
Il trasformatore( 70va) è dimensionato al pelo per i 5 Amp. da prelevare.
Questo vale anche per lo stabilizzatore, ma considerando che l'assorbimento non sarà sempre massimo, ma variabile e che l' LM338 può erogare, di picco(comunque per solo mezzo millisecondo ) correnti più alte (ben oltre la richiesta di un 2020) ci può anche stare.
Il condensatore da 4.700mF è troppo piccolo per 5 Amperè(anch'esso dimensionato al pelo!!! in audio non và bene ), ci vogliono almeno 8.000 mF.
Secondo me C4 è troppo grosso, feci diverse prove tempo fà ( per la verità con l'LM337, ma non credo cambi molto) e notai che in quella posizione funziona molto meglio un 10 max 22 mF di buona qualità.
Secondo me è un buon alimentatore ( a parte il problema tensione In-OUT) per usi generici, ma in Audio così com'è non va bene.

@sonic63

ciro leggi MP!

sonic63 ha scritto:

porfido ha scritto:

Perchè non una bella stabilizzata come questa?
http://www.moxied.com/docs/Dav_aliment_338.pdf

Se poi non ti garba ha mille altri utilizzi...

Ciao Andrea , scusami ma l'alimentatore che hai linkato non mi sembra un gran chè, anzi secondo me alcune cose sono sbagliate.
Per esempio con un trasformatore da 0-12VAC non puoi prelevare in uscita 15 VDC visto che il drop out del LM338 è di 2,5 V.
Senza contare che per avere il miglior risultato, in uso audio, secondo me la differenza IN - OUT deve essere di almeno 5-6 V e tenendo conto dei possibili cali di tensione della rete, anche superiore.
Il trasformatore( 70va) è dimensionato al pelo per i 5 Amp. da prelevare.
Questo vale anche per lo stabilizzatore, ma considerando che l'assorbimento non sarà sempre massimo, ma variabile e che l' LM338 può erogare, di picco(comunque per solo mezzo millisecondo ) correnti più alte (ben oltre la richiesta di un 2020) ci può anche stare.
Il condensatore da 4.700mF è troppo piccolo per 5 Amperè(anch'esso dimensionato al pelo!!! in audio non và bene ), ci vogliono almeno 8.000 mF.
Secondo me C4 è troppo grosso, feci diverse prove tempo fà ( per la verità con l'LM337, ma non credo cambi molto) e notai che in quella posizione funziona molto meglio un 10 max 22 mF di buona qualità.
Secondo me è un buon alimentatore ( a parte il problema tensione In-OUT) per usi generici, ma in Audio così com'è non va bene.

Cacchio Ciro, grazie mille! Mi salvo questo post per utilizzi futuri perchè ho due gainclone che giaciono da anni su uno scaffale sui quali volevo provare una stabilizzata con gli LM338 (come facevano anni fa su Diyaudio) e queste dritte mi vengono decisamente utili!
Tra l'altro quella psu la proponeva Saccani (quello della Notsobad) per un 2021 e io, come un pirla, andavo liscio...
Posso approfittare di un OT?
Su Diyaudio si è discusso per un bel pò del senso di alcuni ammenicoli sulla Psu stabilizzata "snubberized" proposta da CarlosFM per i Gainclone, che, a detta di molti, suona bene, ma a molti altri non risulta sensata nella componentistica! Che ne pensi in generale? Ha un senso?

Edit:
ma perchè non si vede la figura, ostia!?!

Edit 2:
ah, ecco!

Charli48 ha scritto:

LakyV ha scritto:Il MAEL ce l'ho.. Ma lo sto usando per il mio SMSL 2020,
o già ordinato tutti i CAP per eseguire le modifiche di Maurarte...
( vedi suo forum)!!
Poi il trafo del Mael non ci sta nello shassis.
Ho bisogno di qualcosa di bello e pronto.

Un ultima cosa.. La scheda muse non è una 2020
chiedo scusa.... È una TA 2021

Quello di Porfido andrebbe bene, ma si trova già pronto, c'è un link da qualche parte??

Questa scheda è già pronta basta il trasformatore

http://www.ebay.it/itm/Alimentatore-Stabilizzato-regolabile-2-32Vdc-10Ampere-montato-con-dissipatore-/200746085466?pt=Trasformatori_e_Raddrizzatori&hash=item2ebd662c5a

c'è anche quella da 5 Ampere

http://www.ebay.it/itm/Alimentatore-Stabilizzato-regolabile-2-32Vdc-5-Ampere-montato-con-dissipatore-/140745184354?pt=Trasformatori_e_Raddrizzatori&hash=item20c5111462

Che tipo di trafo dovrei metterci, basta un 70Va o ne serve uno più grande??

LakyV ha scritto:
Che tipo di trafo dovrei metterci, basta un 70Va o ne serve uno più grande??

Si va bene un 60 -80 VA con tensione di almeno 15-18Volt.

porfido ha scritto:

sonic63 ha scritto:

Ciao Andrea , scusami ma l'alimentatore che hai linkato non mi sembra un gran chè, anzi secondo me alcune cose sono sbagliate.
Per esempio con un trasformatore da 0-12VAC non puoi prelevare in uscita 15 VDC visto che il drop out del LM338 è di 2,5 V.
Senza contare che per avere il miglior risultato, in uso audio, secondo me la differenza IN - OUT deve essere di almeno 5-6 V e tenendo conto dei possibili cali di tensione della rete, anche superiore.
Il trasformatore( 70va) è dimensionato al pelo per i 5 Amp. da prelevare.
Questo vale anche per lo stabilizzatore, ma considerando che l'assorbimento non sarà sempre massimo, ma variabile e che l' LM338 può erogare, di picco(comunque per solo mezzo millisecondo ) correnti più alte (ben oltre la richiesta di un 2020) ci può anche stare.
Il condensatore da 4.700mF è troppo piccolo per 5 Amperè(anch'esso dimensionato al pelo!!! in audio non và bene ), ci vogliono almeno 8.000 mF.
Secondo me C4 è troppo grosso, feci diverse prove tempo fà ( per la verità con l'LM337, ma non credo cambi molto) e notai che in quella posizione funziona molto meglio un 10 max 22 mF di buona qualità.
Secondo me è un buon alimentatore ( a parte il problema tensione In-OUT) per usi generici, ma in Audio così com'è non va bene.

Cacchio Ciro, grazie mille! Mi salvo questo post per utilizzi futuri perchè ho due gainclone che giaciono da anni su uno scaffale sui quali volevo provare una stabilizzata con gli LM338 (come facevano anni fa su Diyaudio) e queste dritte mi vengono decisamente utili!
Tra l'altro quella psu la proponeva Saccani (quello della Notsobad) per un 2021 e io, come un pirla, andavo liscio...

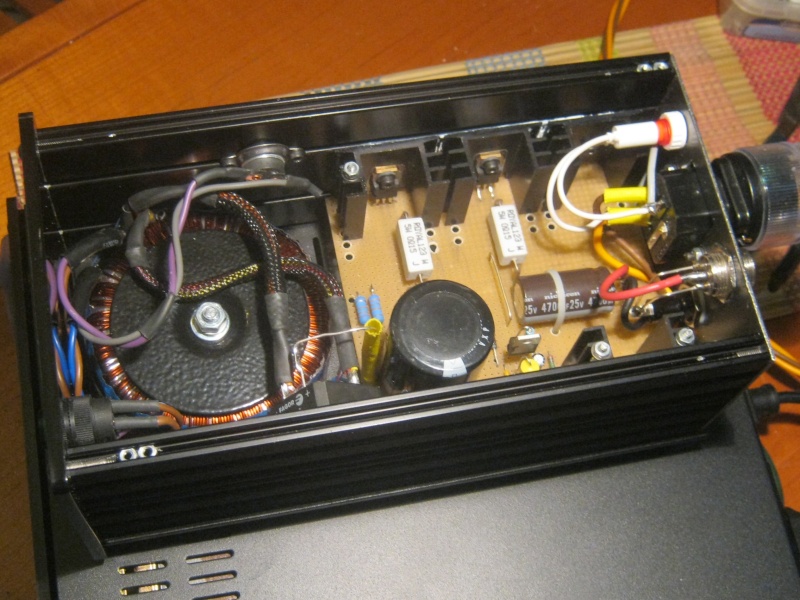

Io trovo molto meglio usare un regolatore regolabile a bassissimo drop-out e almeno due transistor che eroghino corrente al carico disaccoppiando questo dall'integrato.
Mi sembra la soluzione meglio suonante.
Qualcosa tipo questo :

[img][/img]

Ok, vado alla ricerca del trafo

porfido ha scritto:
Posso approfittare di un OT?
Su Diyaudio si è discusso per un bel pò del senso di alcuni ammenicoli sulla Psu stabilizzata "snubberized" proposta da CarlosFM per i Gainclone, che, a detta di molti, suona bene, ma a molti altri non risulta sensata nella componentistica! Che ne pensi in generale? Ha un senso?

Edit:
ma perchè non si vede la figura, ostia!?!

Edit 2:
ah, ecco!

Il gainclone è quello con l'LM3886?
Non lo conosco. ma mi viene una curiosità : perchè gli vuoi stabilizzare l'alimentazione ? E' necessario?
Riguardo allo schema che hai messo ....non mi piace Troppe resistenze in giro però bisognerebbe provare, ma mi sembra più adatta ad un pre che ad un finale.
L'unica cosa che mi piace e che faccio sempre quando posso è usare due regolatori positivi, perchè i negativi suonano peggio.

Potrebbe andare...

http://www.ebay.it/itm/TCI-147060-TRASFORMATORE-TOROIDALE-TO-60W-V-U-120-12V-TOROIDAL-TRANSFORMER-/180746863045?pt=Trasformatori_e_Raddrizzatori&hash=item2a155a41c5&_uhb=1#ht_1387wt_922

Forse è meglio questo

http://www.ebay.it/itm/1-x-TRASFORMATORE-DI-ALIMENTAZIONE-TOROIDALE-15V-5-33A-/380543603958?pt=Trasformatori_e_Raddrizzatori&hash=item589a2a94f6#ht_3443wt_742

sonic63 ha scritto:

porfido ha scritto:
Posso approfittare di un OT?
Su Diyaudio si è discusso per un bel pò del senso di alcuni ammenicoli sulla Psu stabilizzata "snubberized" proposta da CarlosFM per i Gainclone, che, a detta di molti, suona bene, ma a molti altri non risulta sensata nella componentistica! Che ne pensi in generale? Ha un senso?

Edit:
ma perchè non si vede la figura, ostia!?!

Edit 2:
ah, ecco!

Il gainclone è quello con l'LM3886?
Non lo conosco. ma mi viene una curiosità : perchè gli vuoi stabilizzare l'alimentazione ? E' necessario?
Riguardo allo schema che hai messo ....non mi piace Troppe resistenze in giro però bisognerebbe provare, ma mi sembra più adatta ad un pre che ad un finale.
L'unica cosa che mi piace e che faccio sempre quando posso è usare due regolatori positivi, perchè i negativi suonano peggio.

No, è una coppia di 3875 montati point to point dallo schema di "ossidiana" di Vincenzo:

Ne avevo montati diversi senza stabilizzare mai, ma mi è rimasta la curiosità a proposito di ciò che si dice dei 3875 con la stabilizzata, ovvero che guadagnino in "precisione e dettaglio", ma non ho mai provato... Avendo alcuni 338 a casa, magari, prima o poi...
Sullo schema di Carlos Machado dici la stessa cosa che molti utenti di Diyaudio gli dissero quando postò lo schema! Troppe res inspiegabili!
Quello rispondeva che non è tenuto a dare spiegazioni del suo lavoro e che bisognava provare ed ascoltare... C'è un thread chilometrico sull'argomento su Diyaudio... Che personaggi!

porfido ha scritto:

sonic63 ha scritto:

Il gainclone è quello con l'LM3886?
Non lo conosco. ma mi viene una curiosità : perchè gli vuoi stabilizzare l'alimentazione ? E' necessario?
Riguardo allo schema che hai messo ....non mi piace Troppe resistenze in giro però bisognerebbe provare, ma mi sembra più adatta ad un pre che ad un finale.
L'unica cosa che mi piace e che faccio sempre quando posso è usare due regolatori positivi, perchè i negativi suonano peggio.

No, è una coppia di 3875 montati point to point dallo schema di "ossidiana" di Vincenzo:

Ne avevo montati diversi senza stabilizzare mai, ma mi è rimasta la curiosità a proposito di ciò che si dice dei 3875 con la stabilizzata, ovvero che guadagnino in "precisione e dettaglio", ma non ho mai provato... Avendo alcuni 338 a casa, magari, prima o poi...
Sullo schema di Carlos Machado dici la stessa cosa che molti utenti di Diyaudio gli dissero quando postò lo schema! Troppe res inspiegabili!
Quello rispondeva che non è tenuto a dare spiegazioni del suo lavoro e che bisognava provare ed ascoltare... C'è un thread chilometrico sull'argomento su Diyaudio... Che personaggi!

E' molto probabile che in un'impianto mal suonante quell'alimentatore migliori il suono complessivo
Ma non è quella la strada.

Ok, o deciso per questo..80Va, 18V al secondario, però a solo 2,222 A
Va bene lo stesso!!

https://it.rs-online.com/web/p/trasformatori-toroidali/6719126/

Quindi ricapitolando:
Scheda Muse ( da twikkare) TA 2021, questa

http://www.ebay.com/itm/MUSE-M21-EX-TA2021-T-Amp-Mini-Stereo-Amplifier-25WX2-Board-/121026637883?ssPageName=ADME:L:OU:IT:3160

Scheda alimentazione, questa

http://www.ebay.it/itm/Alimentatore-Stabilizzato-regolabile-2-32Vdc-5-Ampere-montato-con-dissipatore-/140745184354?pt=Trasformatori_e_Raddrizzatori&hash=item20c5111462#ht_5071wt_780

Toroidale: questo,

https://it.rs-online.com/web/p/trasformatori-toroidali/6719126/....

Ok... Do fuoco alle polveri, o faccio saltare tutto???

LakyV ha scritto:Ok, o deciso per questo..80Va, 18V al secondario, però a solo 2,222 A
Va bene lo stesso!!

https://it.rs-online.com/web/p/trasformatori-toroidali/6719126/

sono 2,222 Amp. per ogni secondario, devi metterli in parallelo, collegandoli in fase.

sonic63 ha scritto:

porfido ha scritto:

No, è una coppia di 3875 montati point to point dallo schema di "ossidiana" di Vincenzo:

Ne avevo montati diversi senza stabilizzare mai, ma mi è rimasta la curiosità a proposito di ciò che si dice dei 3875 con la stabilizzata, ovvero che guadagnino in "precisione e dettaglio", ma non ho mai provato... Avendo alcuni 338 a casa, magari, prima o poi...
Sullo schema di Carlos Machado dici la stessa cosa che molti utenti di Diyaudio gli dissero quando postò lo schema! Troppe res inspiegabili!
Quello rispondeva che non è tenuto a dare spiegazioni del suo lavoro e che bisognava provare ed ascoltare... C'è un thread chilometrico sull'argomento su Diyaudio... Che personaggi!

E' molto probabile che in un'impianto mal suonante quell'alimentatore migliori il suono complessivo
Ma non è quella la strada.

Capito! Dici che continuare con una vecchia cara sostanziosa lineare non stabilizzata è la strada giusta anche per i gainclone?

Come sempre, grazie Ciro!

P.S. Beccati pure un'altra psu di Machado!

sperando che si veda l'immagine 'stavolta...

porfido ha scritto:

sonic63 ha scritto:
E' molto probabile che in un'impianto mal suonante quell'alimentatore migliori il suono complessivo
Ma non è quella la strada.

Capito! Dici che continuare con una vecchia cara sostanziosa lineare non stabilizzata è la strada giusta anche per i gainclone?

Come sempre, grazie Ciro!

P.S. Beccati pure un'altra psu di Machado!

sperando che si veda l'immagine 'stavolta...

secondo me, quando si può è ssempre preferibile un'alimentazione non stabilizzata soprattutto quando si cerca il Buon Suono.
P.S. Almeno in questa le resistenze in più non fanno danni !
Meno male che ci scrive sotto "not for commercial use"...hai visto mai che qualche azienda gli dovesse copiare l'originalissimo circuito... ...mah!!....

sonic63 ha scritto:

porfido ha scritto:

Capito! Dici che continuare con una vecchia cara sostanziosa lineare non stabilizzata è la strada giusta anche per i gainclone?

Come sempre, grazie Ciro!

P.S. Beccati pure un'altra psu di Machado!

sperando che si veda l'immagine 'stavolta...

secondo me, quando si può è ssempre preferibile un'alimentazione non stabilizzata soprattutto quando si cerca il Buon Suono.
P.S. Almeno in questa le resistenze in più non fanno danni !
Meno male che ci scrive sotto "not for commercial use"...hai visto mai che qualche azienda gli dovesse copiare l'originalissimo circuito... ...mah!!....

Ciro, gliel'han copiato eccome!
Ti giuro! BrianGT vendeva i kit con LM3886 e proprio questa psu!
Vabbè che credo sicuramente avessero il permesso dell'autore, ma quello era lo schema!

Edit:
bè, diciamo "ispirata" a quella di Carlos:
http://chipamp.com/chipamp-power-supply-kit/

Sbirciando qui sul forum, ho trovato le induttanze
Ovviamente verranno schermate con dei tondini rame, quelli da udraulica...

http://www.autocostruire.com/catalog/product_info.php?cPath=42&products_id=256
