Mini DCAAV

Salve a tutti, dopo l'esperimento riuscitissimo di alcuni anni fa con le TNT Lilliput, stavolta mi necessita di casse minuscole da scrvania a lato minitor tipo le Mini DCAVV su progetto Corrado Frontoni.
Leggendo il forum mi è parso di capire che alcuni di voi le hanno realizzate. La costruzione non mi spaventa, solamente sareste così gentili da rassicurarmi sulla validità del progetto?
Per i driver sono riuscito a trovare solamente il TB W3-871s (€22 su autocostruire) che, nonostante sia più costoso del Visaton permette l'assenza del filtro. Confermate? In un altro sito l'ho trovato con la sigla b anzichè s, è lo stesso?
Probabilmente sarà pilotato da un qualche T-amp, è sufficiente?
Va bene la passione per l'autocostruzione, ma non vorrei spendere un centinaio di euro e ritrovarmi con qualcosa che suona male, capisco che i bassi non saranno da terremoto, ma almeno una certa pulizia in gamma media e una parvenza di immagine me l'aspetterei.
Grazie per la disponibilità.

ti consiglio di seguire scrupolosamente il progetto per avere gli stessi risultati dichiarati dal costruttore.
in ogni caso gli altoparlanti giusti li trovi qui http://www.autocostruire.com/sito/tbspeakers/indexalt.htm

per quanto riguarda la differenza fra le due casse non saprei...

io ho avuto modo di ascoltare un'altra piccola cassa, suona davvero bene ed il costo di realizzo non è alto... dimensioni davvero contenute.

ecco il link se vuoi leggerlo:

http://antoaudio.altervista.org/LittleFostex.htm

grazie Modegab, avevo visto anche io quel negozio e mi stavo apprestando a chiederne la disponibilità.
Grazie anche per l'articolo, anche se non sono le stesse mi hanno dato delle info interessanti.
In un prossimo futuro mi sono riproposto di costruire delle trombe su progetto Fostex Fe 108.
Per ora procediamo a piccoli passi per riprendere manualità con il legno e le finiture e poi non ho soldi!!!

Una curiosità per la costruzione, per le mie TNT Lilliput ho rivestito internamente i pannelli con della guaina catramata per edilizia. Ha rubato forse un po di volume, ma il risultato mi è parso buono, il box è diventato molto più sordo.
potrei rifarlo anche con il progetto Mini DCAAV ma vorrei mi rassicuraste sulla diminuzione del volume interno che in questo caso si restringerebbe maggiormente in percentuale trattandosi di litraggio inferiore.
Il foglio ha uno spessore di circa 1 - 1,5 mm.

Non dovrebbe cambiare molto all'orecchio... però se posso darti un consiglio è meglio se compri dell'antirombo da pennellare... costa poco ed è super efficace per rendere sorda una cassa. Il problema del prodotto che vuoi usare tu è che se non incollato bene potrebbe cadere all'interno della cassa e poi sarebbe un pò un problema ripararlo.... io terrei quel materiale per assordare casse acustiche più grandi, nelle quali puoi prevedere una "botola" apribile per manutentare il diffusore...

ma è un'opinione personale.. non vangelo... altri forumisti molto più esperti di sicuro possono consigliarti bene

Probabilmente seguirò il tuo consiglio e userò l'antirombo, per le mie lilliput oltre alla colla ho utilizzato la grappatrice per legno così da essere sicuro che non si staccassero.
L'unico inconveniente è che il foglio di bitume va incollato prima di montare il mobile, pertanto negli angoli non si arriva. Invece con l'antirombo, che credo sia una specie di vernice, si può spalmare a mobile parzialmente montato così da chiudere le eventuali fessure nella giunzione dei pannelli (se la colla fosse stata insufficente). Riflessioni tra me e me.
Velocissimi da Autocostruire, mi hanno già dato conferma della disponibilità dei driver, ed è domenica!

Esatto, l'anti rombo é una specie di vernice, il mio consiglio é di dare più mani, tipo 3 o 4, partendo da una prima mano molto liquida per poi appesantire le seguenti fino ad usare l'anti rombo al naturale... Occhio che macchia!! É poi se il progetto prevede del fonoassorbente lo puoi benissimo incollare con della buona colla o del buon biadesivo sempre valutando se é possibile un domani ripararlo in caso si scollasse.. ciao e buon lavoro!! Metti le foto di realizzazione così se possiamo consigliarti lo facciamo volentieri

intanto ecco il disegno, legno e driver ordinati
pensavo di lasciare il fondo avvitato, magari mettendo una guarnizione, per poterla sempre aprire all'occorrenza.
spero di aver inviato le immagini nel modo corretto.
https://i.servimg.com/u/f74/18/20/76/44/28-03-10.png
https://i.servimg.com/u/f74/18/20/76/44/mini_d10.jpg

merighetto ha scritto:intanto ecco il disegno, legno e driver ordinati
pensavo di lasciare il fondo avvitato, magari mettendo una guarnizione, per poterla sempre aprire all'occorrenza.
spero di aver inviato le immagini nel modo corretto.
https://i.servimg.com/u/f74/18/20/76/44/28-03-10.png
https://i.servimg.com/u/f74/18/20/76/44/mini_d10.jpg

Io con gli stessi driver sto costruendo queste:
http://t3.gstatic.com/images?q=tbn:ANd9GcQl_XwXlnS070jetAC0AOkEI9MR3CoPBusKAotkIkzV6xr0vWfk
questi tang band sembrano ottimi..son riusciti a farci una marea di progetti!

Io con gli stessi driver sto costruendo queste:
http://t3.gstatic.com/images?q=tbn:ANd9GcQl_XwXlnS070jetAC0AOkEI9MR3CoPBusKAotkIkzV6xr0vWfk
questi tang band sembrano ottimi..son riusciti a farci una marea di progetti!

Grazie RanocchiO, mi rassicura sapere che ho fatto una scelta felice.
Buon lavoro, e metti le foto.

i lavori procedono, in arrivo le prime foto

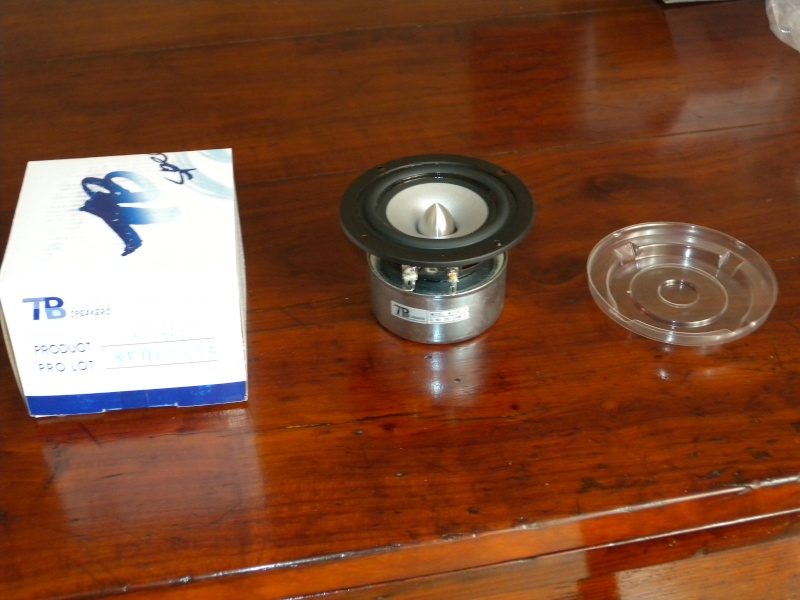

ammazza quanto è massiccio, se un driver si giudica dalla massa del magnate, bè qui siamo sul pesante



nel frattempo che gli costruisco la casetta eccone una provvisoria per fare jogging

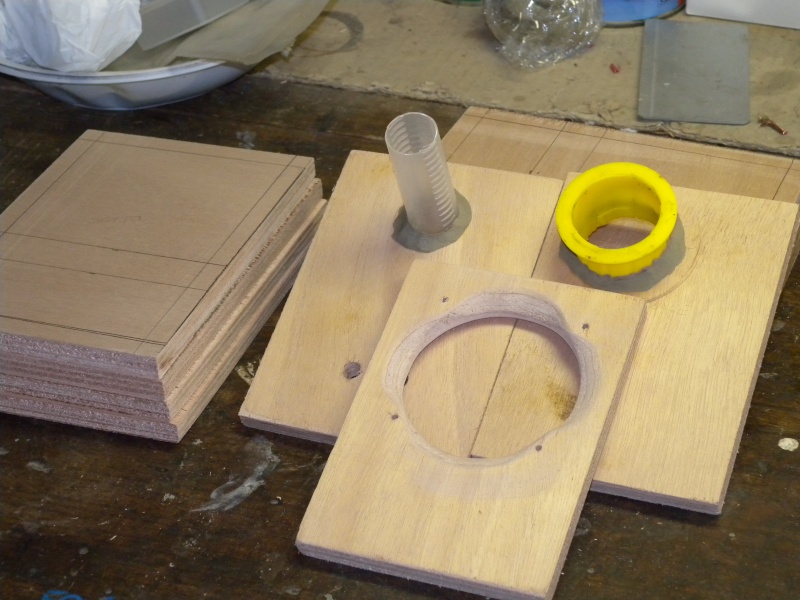

Mio suocero tuttofare che restauta anche mobili antichi mi da una mano con la sega

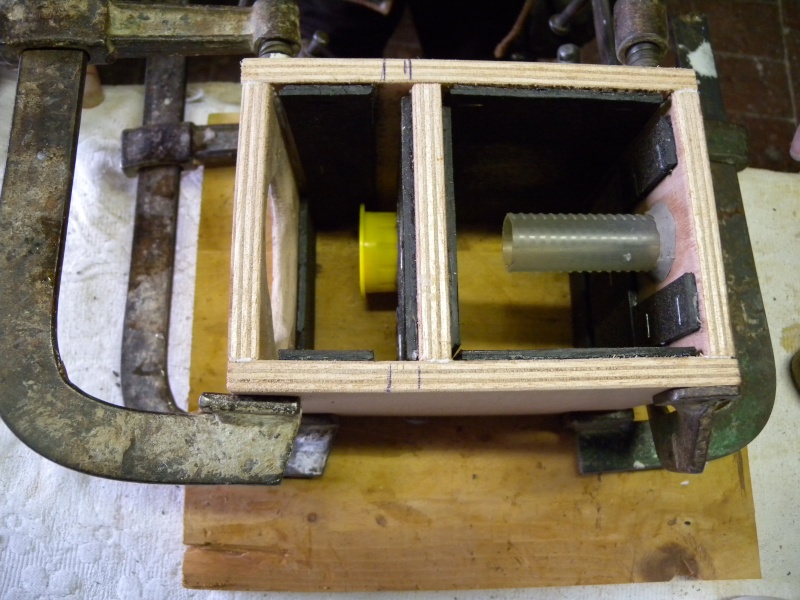

l'assemblaggio

Ho pensato di laciare la parte inferiore apribile (per eventuale aggiunta di materiale assorbente) frapponendo una guarnizione
Spero di non doverlo fare mai, altrimenti salterebbe tutto lo stucco e rovinerebbe la verniciatura. Però in questa fase potrebbe essere utile per la messa a punto.


una sana stuccatura veloce
stondatura degli spigoli

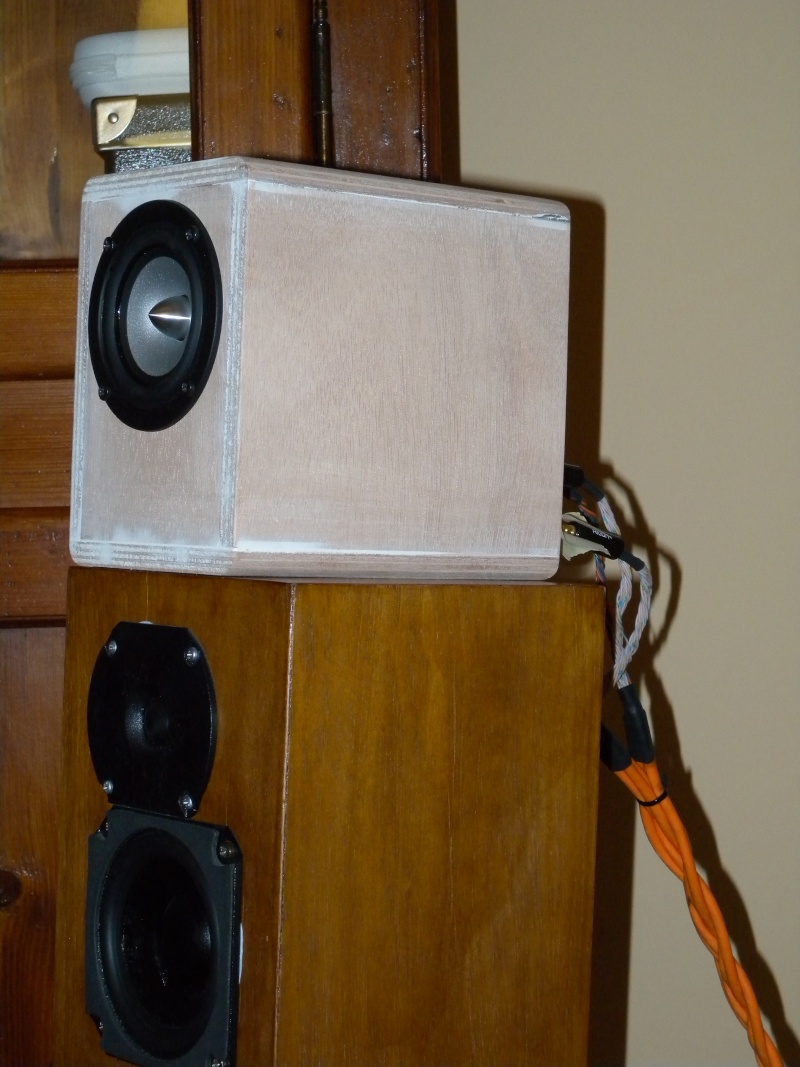

La prova!!!!!
una volta sicuro dal punto di vista audio potrò rifinirle definitivamente.

Le primissime impressioni:
Sono sicuro che qualcuno mi ha sostituito il driver quando mi sono voltato. Certamente non è quello che suonava nello scatolone, slabbrato, non frenato fastidioso sulle medie frequenze. L'unica cosa che è rimasta uguale è la direttività, ma forse è una cosa comune e normale.

L'estensione in basso non è eccezionale ma nella stanza di ascolto è anche gradevole, non si manifestano rimbombi di nessun tipo. Da questo punto di vista le definirei "perfettine". Si nota un leggero effetto radiolina, ma dopo pochi minuti ci si abitua subito.

Provando dei suoni campione ho constatato che l'estensione in basso si ferma a circa 63 hz, a 50 si attenua parecchio e provando i 40hz è appena percettibile. In alto 16Khz sono chiaramente udibili, mentre i 20khz, forse, ma no. Non ho misure intermedie (16-20).

La risposta nella mia stanza mi è sembrata molto piatta, mi aspettavo medie in evidenza, invece, sorpresa niente è fuori luogo, tutto sembra molto morbido e controllato, non mi spingerei a definirlo anonimo, ma rende l'idea della linearità. Anche alzando il volume la sensazione resta invariata, certo, un certo timore per il piccolino quando ruoto la manopola mi fa stringere. Nessun problema, pilotati con il Pop-Pulse T150 (40W) si può ruotare la manopola fino a ore 12 senza che salti fuori dal cestello. Non è che ti mandi fuori dalla stanza, ma è più che sufficiente per un ascolto umano.

L'immagine è buona; è strano ma rispetto al mio riferimento (TNT Lilliput autocostruite) riesco ad immaginare con una migliore approssimazione la collocazione degli strumenti, ma allo stesso tempo, a volte, individuo con più facilità la sorgente, un controsenso, no?
Le voci, quelle no, il riferimento le straccia, con le Lilliput sono lì con me a cantare. Questi Mini DCAAV sono sì analitici e riescono a tirare fuori il dettaglio; probabilmente per quella che sembra una risposta “troppo” piatta non danno il meglio di sé in quest'ambito.

In conclusione un progetto godibilissimo, con meno di 100 euro non si può pretendere la luna. Ascoltare musica per ore ad alto volume senza affaticamento alcuno è già un ottimo risultato. Lo ripeto, nessun affaticamento, solo buona musica.

Pensavo di verniciarle bianche o nere, un consiglio?

Bel lavoro!
Visto che dovrò usare lo stesso driver ti chiedo un consiglio: è necessario svasare il foro per l'altoparlante? Io pensavo di non svasare niente, ma ho visto che tu lo hai fatto e mi è venuto il dubbio..

p.s.
verniciale con un bel rosso carminio oppure un verde smeraldo! bianche o nere sono un po' anonime..
(in realtà lo dico perchè devo decidere di che colore fare le mie )

RanocchiO ha scritto:Bel lavoro!
Visto che dovrò usare lo stesso driver ti chiedo un consiglio: è necessario svasare il foro per l'altoparlante? Io pensavo di non svasare niente, ma ho visto che tu lo hai fatto e mi è venuto il dubbio..

Grazie.
non sono sicuro che la svasatura interna serva a qualcosa, ma l'ho sempre fatto e ciè voluto un attimo con la mia fidata raspa.
terrò presente i colori più vivaci, comunque fammi conoscere gli sviluppi del tuo progetto

merighetto ha scritto:

RanocchiO ha scritto:Bel lavoro!
Visto che dovrò usare lo stesso driver ti chiedo un consiglio: è necessario svasare il foro per l'altoparlante? Io pensavo di non svasare niente, ma ho visto che tu lo hai fatto e mi è venuto il dubbio..

Grazie.
non sono sicuro che la svasatura interna serva a qualcosa, ma l'ho sempre fatto e ciè voluto un attimo con la mia fidata raspa.
terrò presente i colori più vivaci, comunque fammi conoscere gli sviluppi del tuo progetto

Eh, sono un po' indietro..sono ancora in fase di incollaggio..
Purtroppo riesco a mettermici solo la sera ogni tanto e i lavori procedono lentamente..
Pubblicherò tutto quanto a lavori terminati!

L.

Ehi gente, ma avevate dato un'occhiata a questa guida stupenda?

acvtre ha scritto:Ehi gente, ma avevate dato un'occhiata a questa guida stupenda?

Io in realtà non sto costruendo queste
Sto facendo le cyburgs che utilizzano gli stessi driver, ma sono completamente diverse...
Se le mie non mi soddisfano le smonto e faccio queste, son carinissime!

acvtre ha scritto:Ehi gente, ma avevate dato un'occhiata a questa guida stupenda?

Sono esattamente quelle che ho realizzato io. Di differente ci sono solamente i tubi (che sono riuscito a rimediare), il materiale (multistrato marino) e il pannello interno di bitume per edilizia.
Sto facendo diverse prove per la dislocazione dell'assorbente, mi sa che l'avevo messo a c...o. Forse migliorano...

merighetto ha scritto:
Sto facendo diverse prove per la dislocazione dell'assorbente, mi sa che l'avevo messo a c...o. Forse migliorano...

E si che migliorano, decisamente!
Dopo aver provato lasciandole completamente vuote (troppo vivaci) la migliore configurazione secondo il mio orecchio è di incollare l’assorbente su tutte le superfici interne senza metterne altro in giro.
Grosso modo è la stessa quantità che avevo messo all’inizio (meno qualcosa). Solo che messa con grazia è tutta un’altra cosa.

Ora le basse frequenze sono più piene e la dinamica è migliorata. Anche l’immagine ne ha beneficiato. Le particolarità che avevo evidenziato nel primo test sono rimaste, ma ognuna in maniera minore; e cioè la localizzazione della fonte c’è ma solo in determinati passaggi, l’effetto radiolina è ancora presente ma con bassi più pieni si nota meno. Anche le voci si sono aperte, pur non raggiungendo il riferimento sono nettamente più godibili.
Ho fatto un tentativo con le cannucce nel condotto posteriore, fallimento, si sono sedute e non c’era immagine stereofonica.

Rispetto al riferimento la differenza rispecchia appieno la cifra investita. Circa 90-100 contro circa 250-300 per le Lilliput (all’epoca).
Confermo il giudizio e aggiungo un +. Consigliatissime.

Non mi resta che stuccarle e verniciarle per bene. Non prima di aver sostituito il cablaggio interno con uno più performante, se lo meritano.

xke x i reflex hai usato dei tubi ondulati?? o sono lidci internamente??

MODEGAB ha scritto:xke x i reflex hai usato dei tubi ondulati?? o sono lidci internamente??

Si, un tubo è leggermente zigrinato anche internamente. Lavoro in un officina meccanica e ho recuperato i tubetti dalle custodie delle punte. Probabilmente non è la soluzione ideale, ma avevo trovato le esatte misure interne e altrimenti non avrei saputo come fare.

capisco... beh dai.. bel lavoro lo stesso... ad ogni modo, la prossima volta, non usare mai tubi di quel tipo... le zigrinature interne al tubo creano delle turbolenze dell'aria nel tubo che vanno ad alterare ed anche di molto la funzione del tubo stesso... se pensi che usando un tubo normale tipo ferramenta, vengono limate le estremità in modo da addolcire la fine del tubo stesso x evitare turbolenze... figurati cosa può succedere su un tubo come quello che hai usato tu...
Cmq rimane un consiglio personale.... l'importante è che poi piaccia a te il suono.... se ti soddisfano anche così, bene!!!

MODEGAB ha scritto:capisco... beh dai.. bel lavoro lo stesso... ad ogni modo, la prossima volta, non usare mai tubi di quel tipo... le zigrinature interne al tubo creano delle turbolenze dell'aria nel tubo che vanno ad alterare ed anche di molto la funzione del tubo stesso... se pensi che usando un tubo normale tipo ferramenta, vengono limate le estremità in modo da addolcire la fine del tubo stesso x evitare turbolenze... figurati cosa può succedere su un tubo come quello che hai usato tu...
Cmq rimane un consiglio personale.... l'importante è che poi piaccia a te il suono.... se ti soddisfano anche così, bene!!!

per le prossime volte terrò presente il consiglio. Grazie
