il mio impianto fai da te

Da mattix Ven 9 Ago 2013 - 12:06

salve a tutti. vorrei ringraziare tutti su questo forum per la disponibilità l impegno e l esperienza con cui viene portato avanti.adesso vorrei mostrarvi il mio impianto completamente fatto con i vostri proggetti e consigli. grazie ancora e spero di seguire altri progetti interessanti.
partiamo dal tk2050 hifimedy

Da andzoff Ven 9 Ago 2013 - 12:10

Ciao,
spero di rappresentare la maggioranza dei forumer:
non vediamo l'ora di vedere il tuo impianto. Oki

Da mattix Ven 9 Ago 2013 - 12:24

[img]

[/img]

Da MANU97 Ven 9 Ago 2013 - 12:28

Sarebbe? Ampli? Che tipo? Pare un classe D
...resto della catena? (Pre, DAC, PC, DIFFU, Cavi, Porta elettroniche, ambiente....) c'è tanto da dire! Wink

Da mattix Ven 9 Ago 2013 - 12:54

non fate caso alla seconda scheda la uso solo per i film... Laughing

Da mattix Ven 9 Ago 2013 - 13:29

passiamo ora al prefet mk2 costruito sempre con i consigli del forum.
il mio impianto fai da te Wp_00022

Da mattix Ven 9 Ago 2013 - 13:40

e stato tutto costruito con materiale riciclato Smile

non hanno un aspetto professionale:roll: ma fanno il loro lavoro Very Happy

Da MANU97 Ven 9 Ago 2013 - 14:14

Caratteristiche?

Comunque il CS mi sembra che l'hai fatto te, è fatto bene...a parte le saldature Laughing

Da LakyV Ven 9 Ago 2013 - 15:02

Bravo, bel lavoretto, e i diffusori ??
Buona scelta i due Jantzen da 3.3 sulla TK2050 Wink

io li ho messi sulla 2021 con buoni risultati !!!

Da mattix Ven 9 Ago 2013 - 15:58

la pcb me la fatta un amico io invece lo assemblata Embarassed

Da MANU97 Ven 9 Ago 2013 - 16:00

ah..
....beh potevi anche saldare un pò meglio! Hehe

ho capito adesso che era un classe T Embarassed

...
ma il resto?

Da mattix Ven 9 Ago 2013 - 16:12

i diffusori sono stati costruiti con altoparlanti d auto
il mio impianto fai da te Wp_20110

Da mattix Ven 9 Ago 2013 - 16:13

i diffusori sono stati costruiti con altoparlanti d auto
il mio impianto fai da te Wp_20110

Da mattix Ven 9 Ago 2013 - 16:23

come dac uso il maverick audio d2
il mio impianto fai da te Wp_00028

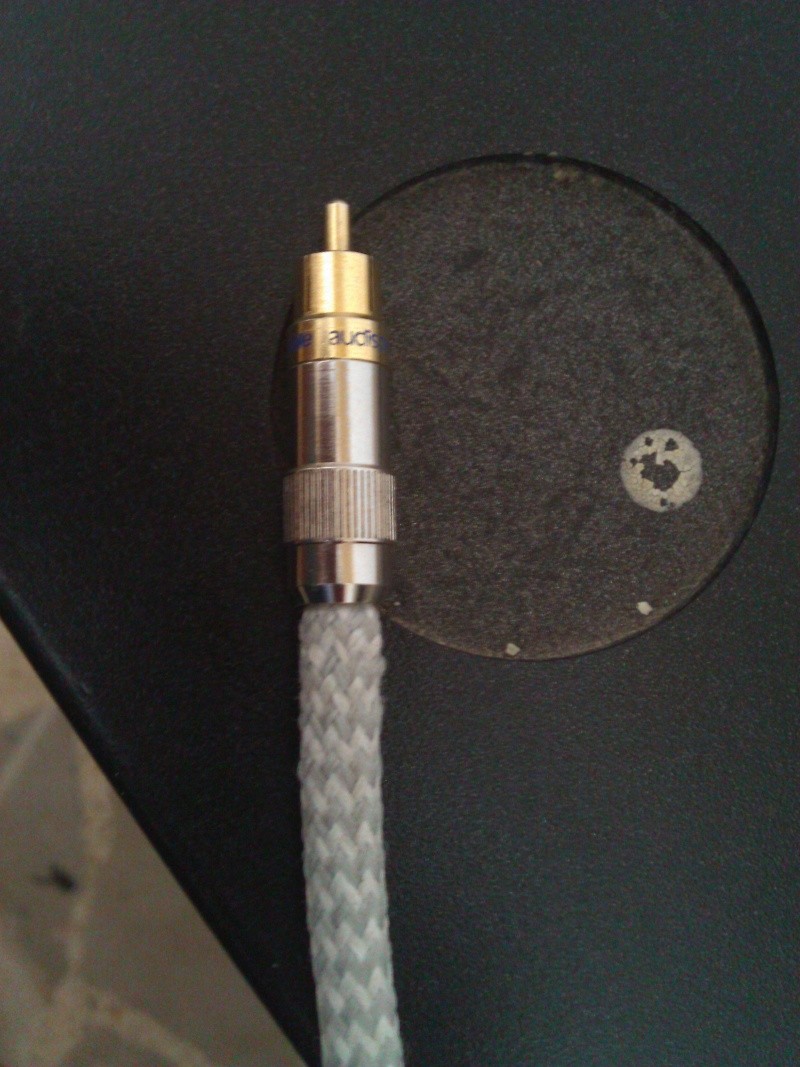

il cavo coaxial sempre autocostruito con cavo cat6
il mio impianto fai da te Wp_00029

la sorgente e un pc potatile con foobar 2000e hiface m2tech

Da MANU97 Ven 9 Ago 2013 - 17:28

Complimenti
Esteticamente sono discreti...puoi fare paragone a qualche prodotto commerciale che hai sentito o comunque dare qualche caratteristica sonora?
Oppure fai una misurazione in ambiente se ne hai possibilità

Foobar 2000 con che sk audio?

ah,hai postato due volte le medesime foto Don't know

Da mattix Lun 12 Ago 2013 - 15:17

grazie per i tuoi commenti Smile

purtroppo non le ho potute ancora paragonare con nessun prodotto ma per adesso sono soddisfatto cosi Cool

foobar2000 lo uso con skin darkone

Da MANU97 Lun 12 Ago 2013 - 17:02

...Intendevo la sk audio del tuo PC Wink

Da Albert^ONE Mar 13 Ago 2013 - 1:00

Ma quel cross over non è troppo pieno di bobine?....ti assorbono l'ira di Dio di potenza Wink

Da wasky Mar 13 Ago 2013 - 2:25

Albert^ONE ha scritto:Ma quel cross over non è troppo pieno di bobine?....ti assorbono l'ira di Dio di potenza

No sono giuste se consideriamo un II° ordine Smile

La grossa è del Gufer
2 sono per il medio (passa Banda e taglio)
1 è del tuiter

c'è da dire che forse ha usato un filtro Standard 3 vie mentre doveva ricalcolarlo tutto Smile

ma si premia sempre la voglia di fare

Ottimo lavoro Oki

Da mattix Mar 13 Ago 2013 - 15:01

il filtro fa parte del kit a 3 vie montato sui diffusori ed e un filtro dedicato per quel kit in piu e anche regolabile nel controllo della sensibilita il kit e hertz serie mille. il filtro si chiama hertz mlcx3.il tweeter ml280.il midrange e a nastro ml500r. il woofe lo cambiato mettendo un focal 6k3

Da wasky Mar 13 Ago 2013 - 18:11

mattix ha scritto:il filtro fa parte del kit a 3 vie montato sui diffusori ed e un filtro dedicato per quel kit in piu e anche regolabile nel controllo della sensibilita il kit e hertz serie mille. il filtro si chiama hertz mlcx3.il tweeter ml280.il midrange e a nastro ml500r. il woofe lo cambiato mettendo un focal 6k3

Tutto ok quanto scrivi ma........................ Smile

era dedicato a quel kit se usato in auto Smile

Devi però considerare che: hai usato un enclosure non proprio identico a quello che avresti avuto in macchina, è normale poi pensare che a portiera il gufer hertz del kit non avrebbe tutto quel volume di caricamento e un baffle cosi stretto inoltre, i centri di emissione in auto sarebbero su punti diversi un installatore serio il medio e tuiter li mette a cruscotto e il midgufer in portiera quindi, il crossover usato non puoi ipotizzare che possa andare bene per quel diffusore Smile

lo hai solo adattato Wink

Non che ci sia nulla di male ma, potrebbe avere problemi sia di Fasi elettriche che di Group Delay oltre a considerare che non è fatto per quel caricamento e il suo Q Smile

Da mattix Mar 13 Ago 2013 - 20:36

grazie per la dritta Smile

quindi cambiando il filtro dovrebbe migliorare....!? il procblema e che non so proprio da dove partire per fare un filtro dedicato quindi per adesso mi limito ad ascoltare cosi Very Happy

sono ancora alle prime armi Smile

Da wasky Mar 13 Ago 2013 - 21:01

mattix ha scritto:grazie per la dritta quindi cambiando il filtro dovrebbe migliorare....!? il procblema e che non so proprio da dove partire per fare un filtro dedicato quindi per adesso mi limito ad ascoltare cosi sono ancora alle prime armi

Ma grazie a te per la condivisione del lavoro Mattix Smile

Sicuramente con un Filtro ad Hoc il risultato diventerebbe migliore, fare due misurette non è diciamo dispendioso, basta un microfono usato EMC8000 e una scheda audio Smile

Piano piano vedrai che la passione ti viene e impari a fare i filtri Smile

a me sembra che sei già sulla buona strada Oki
