TDA7492 vs STA540 (da battaglia)
Ciao a tutti,
Sono indeciso su quale prendere tra questi due, http://www.futurashop.it/index.php?route=product/product&product_id=3328, http://www.futurashop.it/index.php?route=product/product&path=4025_3191_236&product_id=2955.
Specifico espressamente che non pretendo l'hifi da questi due chip, ma li uso come battaglia per test vari. Vorrei sapere da qualcuno più esperto di me, quale tra i due se la cava meglio su basse impedenze, ma non al di sotto dei 3 ohm.
Non pretendo di tirare fuori più di 15-20 W rms con THD accettabile. Vorrei però che la risposta fosse abbastanza piatta fino a 10-15 Hz (Max -3 dB a 20 Hz).
Vi ringrazio in anticipo per l'aiuto.
P.S non consigliatemi altri chip, perchè devo prendere per forza uno dei due che ho linkato
Sono indeciso su quale prendere tra questi due, http://www.futurashop.it/index.php?route=product/product&product_id=3328, http://www.futurashop.it/index.php?route=product/product&path=4025_3191_236&product_id=2955.
Specifico espressamente che non pretendo l'hifi da questi due chip, ma li uso come battaglia per test vari. Vorrei sapere da qualcuno più esperto di me, quale tra i due se la cava meglio su basse impedenze, ma non al di sotto dei 3 ohm.
Non pretendo di tirare fuori più di 15-20 W rms con THD accettabile. Vorrei però che la risposta fosse abbastanza piatta fino a 10-15 Hz (Max -3 dB a 20 Hz).
Vi ringrazio in anticipo per l'aiuto.
P.S non consigliatemi altri chip, perchè devo prendere per forza uno dei due che ho linkato
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
Io ti consiglio il TDA7492 e questi sono i dati su 4 Ohm.SystemHD ha scritto:Ciao a tutti,
Sono indeciso su quale prendere tra questi due, http://www.futurashop.it/index.php?route=product/product&product_id=3328, http://www.futurashop.it/index.php?route=product/product&path=4025_3191_236&product_id=2955.
Specifico espressamente che non pretendo l'hifi da questi due chip, ma li uso come battaglia per test vari. Vorrei sapere da qualcuno più esperto di me, quale tra i due se la cava meglio su basse impedenze, ma non al di sotto dei 3 ohm.
Non pretendo di tirare fuori più di 15-20 W rms con THD accettabile. Vorrei però che la risposta fosse abbastanza piatta fino a 10-15 Hz (Max -3 dB a 20 Hz).
Vi ringrazio in anticipo per l'aiuto.
P.S non consigliatemi altri chip, perchè devo prendere per forza uno dei due che ho linkato
Charli48- Membro classe bronzo
- Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli- Spoiler:
Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340
Re: TDA7492 vs STA540 (da battaglia)
se devi scegliere solo fra i due...senza troppi pensieri punto al STA540
( IMHO)...poi c'è chi gli piacerà la classe D... a me sinceramente no
( IMHO)...poi c'è chi gli piacerà la classe D... a me sinceramente no
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)
Aggiornameno, nel carrello ci può stare anche TA2024
http://www.futurashop.it/index.php?route=product/product&path=4025_3191_236&product_id=4540
Però mi sa che con questo i 15 W li tiro per il collo
Che dite?
http://www.futurashop.it/index.php?route=product/product&path=4025_3191_236&product_id=4540
Però mi sa che con questo i 15 W li tiro per il collo
Che dite?
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
MANU97 ha scritto:se devi scegliere solo fra i due...senza troppi pensieri punto al STA540
( IMHO)...poi c'è chi gli piacerà la classe D... a me sinceramente no
Ciao Manu, cosa non ti convince del TDA7492, o ti riferisci alla classe D in generale?
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
se vuoi un THD accettabbile...la D è negativa in questo.
..guarda che grafico! pare na montagna scendi e sali...
l'ab, sino a quasi il massimo della potenza erogabile ti da il massimo
Ma almeno è lineare in quello
..guarda che grafico! pare na montagna scendi e sali...
l'ab, sino a quasi il massimo della potenza erogabile ti da il massimo
Ma almeno è lineare in quello
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)
Ok.. allora credo che prenderò STA540, aspetto comunque altri pareri
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
Guarda bene la fig. 21. Fino a 20W, il THD è abbondantemente sotto lo 0.1%. Con altre circuitazioni questo risultato te lo sogni.MANU97 ha scritto:..guarda che grafico! pare na montagna scendi e sali...
Per quanto riguarda il saliscendi, guarda l'escursione di questa montagna, non solo la sua forma.
Ma che film ti sei visto? Il THD sale con la potenza, non può essere diversamente.MANU97 ha scritto:l'ab, sino a quasi il massimo della potenza erogabile ti da il massimo
Ma almeno è lineare in quello
andzoff- Membro classe bronzo
- Data d'iscrizione : 01.07.11
Numero di messaggi : 1227
Località : Roma
Provincia : Roma
Impianto :- Spoiler:
Impianto A
Alimentatore: Mean Well S-60-24
Sorgente + Ampli: Nobsound NS 14 Pro
Diffusori: Indiana Line Tesi 204
Re: TDA7492 vs STA540 (da battaglia)
Ma che dici!
Cito giusto uno a caso: LM4780..op amp in AB,
guarda i grafici, parte da 0.1 e scende fino al prima del clipping 0.001 (circa) per poi salire a picco nel momento del clipping
questo non solo in quel IC, ma in penso tutti!
Se si vuole un basso THD la sconsiglio sempre la Classe D...è un controsenso altrimenti...( IMHO)
Cito giusto uno a caso: LM4780..op amp in AB,
guarda i grafici, parte da 0.1 e scende fino al prima del clipping 0.001 (circa) per poi salire a picco nel momento del clipping
questo non solo in quel IC, ma in penso tutti!
Se si vuole un basso THD la sconsiglio sempre la Classe D...è un controsenso altrimenti...( IMHO)
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)
Però dai grafici mi sembra di capire che la THD vs POPWER del classe D sia molto più lineare dell' STA540, o sbaglio?MANU97 ha scritto:Ma che dici!
Cito giusto uno a caso: LM4780..op amp in AB,
guarda i grafici, parte da 0.1 e scende fino al prima del clipping 0.001 (circa) per poi salire a picco nel momento del clipping
questo non solo in quel IC, ma in penso tutti!
Se si vuole un basso THD la sconsiglio sempre la Classe D...è un controsenso altrimenti...( IMHO)
I confronti li dobbiamo fare tra questi due. Tu hai citato il top dell'AB
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
ah... avendolo fatto e studiato a fondo mi è venuto in mente quel nome...ma comunque un pò tutti gli AB tendono a dimunuire il THD all'aumento di potenza..
comunque fai conto che parliamo di due ampli con differenti potenze (Parlando adesso fra i due citati, 540 e il TDA) ...
Il grafico dell'STA fa vedere quando è collegato un solo amp (internamente ne ha 4) ma che collegati in BTL (a due a due) si arriva a 38W con un 10% di THD....in pratica 25W ascoltabili.
comunque fai conto che parliamo di due ampli con differenti potenze (Parlando adesso fra i due citati, 540 e il TDA) ...
Il grafico dell'STA fa vedere quando è collegato un solo amp (internamente ne ha 4) ma che collegati in BTL (a due a due) si arriva a 38W con un 10% di THD....in pratica 25W ascoltabili.
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)

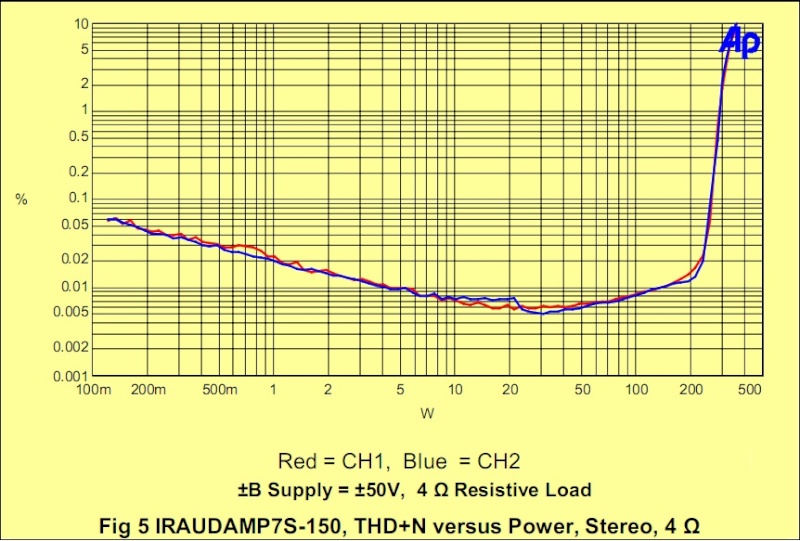

Non mi pare che sia cosi, ecco un classe D.MANU97 ha scritto:
Se si vuole un basso THD la sconsiglio sempre la Classe D...è un controsenso altrimenti...( IMHO)
florin- Membro classe argento
- Data d'iscrizione : 05.02.09
Numero di messaggi : 3236
Località : torino
Impianto : marantz cd4000 tweakkato,ampli truepath autocostruito,Dynamite 8,dac Florini+WaveIO in I2S
Re: TDA7492 vs STA540 (da battaglia)
Forse non è del tutto corretto quello che ho detto prima, mi spiego meglio.
Le caratteristiche di THD dell'integrato non dovrebbero essere influenzate dalla struttura dell'ampli. Cioè, alla fine la classe dell'ampli è come la categoria delle auto, (es: berlina, coupé, familiare, ecc.), e il transistor è il motore dell'auto. Lo stesso tipo di motore (TDA o STA in questo caso), può essere montato sia sulla berlina (classe D), che sul coupé (classe A? )
Quindi non ha senso parlare di TDA7492 riferito alla classe D, quando lo stesso può essere montato su un ampli progettato in AB, o sbaglio?
Ma non vorrei aver già detto troppe cavolate in queste due righe di post
Le caratteristiche di THD dell'integrato non dovrebbero essere influenzate dalla struttura dell'ampli. Cioè, alla fine la classe dell'ampli è come la categoria delle auto, (es: berlina, coupé, familiare, ecc.), e il transistor è il motore dell'auto. Lo stesso tipo di motore (TDA o STA in questo caso), può essere montato sia sulla berlina (classe D), che sul coupé (classe A? )
Quindi non ha senso parlare di TDA7492 riferito alla classe D, quando lo stesso può essere montato su un ampli progettato in AB, o sbaglio?
Ma non vorrei aver già detto troppe cavolate in queste due righe di post
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
SystemHD ha scritto:Forse non è del tutto corretto quello che ho detto prima, mi spiego meglio.
Le caratteristiche di THD dell'integrato non dovrebbero essere influenzate dalla struttura dell'ampli. Cioè, alla fine la classe dell'ampli è come la categoria delle auto, (es: berlina, coupé, familiare, ecc.), e il transistor è il motore dell'auto. Lo stesso tipo di motore (TDA o STA in questo caso), può essere montato sia sulla berlina (classe D), che sul coupé (classe A? )
Quindi non ha senso parlare di TDA7492 riferito alla classe D, quando lo stesso può essere montato su un ampli progettato in AB, o sbaglio?
Ma non vorrei aver già detto troppe cavolate in queste due righe di post
Come non detto, ho detto una grandissima minchiata. Perdonatemi
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Re: TDA7492 vs STA540 (da battaglia)
Il TDA7492 è un chip in classe D forse ti confondi con il TDA7294 che invece è in classe AB.SystemHD ha scritto:Forse non è del tutto corretto quello che ho detto prima, mi spiego meglio.
Le caratteristiche di THD dell'integrato non dovrebbero essere influenzate dalla struttura dell'ampli. Cioè, alla fine la classe dell'ampli è come la categoria delle auto, (es: berlina, coupé, familiare, ecc.), e il transistor è il motore dell'auto. Lo stesso tipo di motore (TDA o STA in questo caso), può essere montato sia sulla berlina (classe D), che sul coupé (classe A? )
Quindi non ha senso parlare di TDA7492 riferito alla classe D, quando lo stesso può essere montato su un ampli progettato in AB, o sbaglio?
Ma non vorrei aver già detto troppe cavolate in queste due righe di post
Charli48- Membro classe bronzo
- Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli- Spoiler:
Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340
Re: TDA7492 vs STA540 (da battaglia)
Beh..bisognerebbe approfondire meglio questo discorso...non è semplice sicuramente da spiegarsi in pochi post.
è una argomento poco trattato ma di importanza rilevante
è una argomento poco trattato ma di importanza rilevante
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)
Maremma maiala, è questa affermazione che non mi torna.MANU97 ha scritto:...ma comunque un pò tutti gli AB tendono a dimunuire il THD all'aumento di potenza..
andzoff- Membro classe bronzo
- Data d'iscrizione : 01.07.11
Numero di messaggi : 1227
Località : Roma
Provincia : Roma
Impianto :- Spoiler:
Impianto A
Alimentatore: Mean Well S-60-24
Sorgente + Ampli: Nobsound NS 14 Pro
Diffusori: Indiana Line Tesi 204
Re: TDA7492 vs STA540 (da battaglia)
guardati un pò di datasheet in giro di IC in classe AB...vedrai che partono da un THD intorno allo 0.1, poi scendono (più o meno fortemente, a seconda anche della potenza massima del chip) per poi risalire abbastanza fortemente negli ultimi watt possibili...all'arrivo del clipping in poche parole.
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: TDA7492 vs STA540 (da battaglia)
andzoff ha scritto:Maremma maiala, è questa affermazione che non mi torna.MANU97 ha scritto:...ma comunque un pò tutti gli AB tendono a dimunuire il THD all'aumento di potenza..
Si, ma è vera fino a 2/3 della potenza però, poi sale esponenzialmente
SystemHD- Affezionato
- Data d'iscrizione : 09.06.13
Numero di messaggi : 102
Località : Milano
Provincia : Sì
Occupazione/Hobby : Elettronica/EY
Impianto : SONY HCD-H77 - SH-77 + HDS 812
Argomenti simili
» ST - TDA7492 - Class-D da 50+50W
» Battaglia tra diffusori con woofer enorme (Cerwin Vega SL-15/XLS-215 vs Magnat Transpuls 1500)
» Sure con TDA7492
» TDA7492
» come alimentare TDA7492 a 24v?
» Battaglia tra diffusori con woofer enorme (Cerwin Vega SL-15/XLS-215 vs Magnat Transpuls 1500)
» Sure con TDA7492
» TDA7492
» come alimentare TDA7492 a 24v?
T-Forum, la vera HiFi alla portata di tutti :: Amplificatori :: Integrati e finali a stato solido in classe T/D :: Altri chip in classe T/D
Pagina 1 di 1
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Ieri alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Ieri alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Ieri alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ieri alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Ieri alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Ieri alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
» Rotti puntali copricasse
Gio 14 Nov 2024 - 12:47 Da jenw84
