Cigno 200W mosfet progetto finale ----

Da MASSIMILIANO PRIVITERA Mar 8 Ott 2013 - 21:29

Colto da raptus ""assemblaggio" ho acquistato queste schede per realizzare un finale a mosfet .Ho notato che la scheda alimentazione prevede un fusibile sul "gnd comune" , non ho capito il perchè proprio sul GND ??? Surprised

....attendo, anche, vostri consigli sull'assemblaggio definitivo Laughing

Cigno 200W mosfet progetto finale ---- Img_2010

Cigno 200W mosfet progetto finale ---- Img_2011

Cigno 200W mosfet progetto finale ---- Img_2012

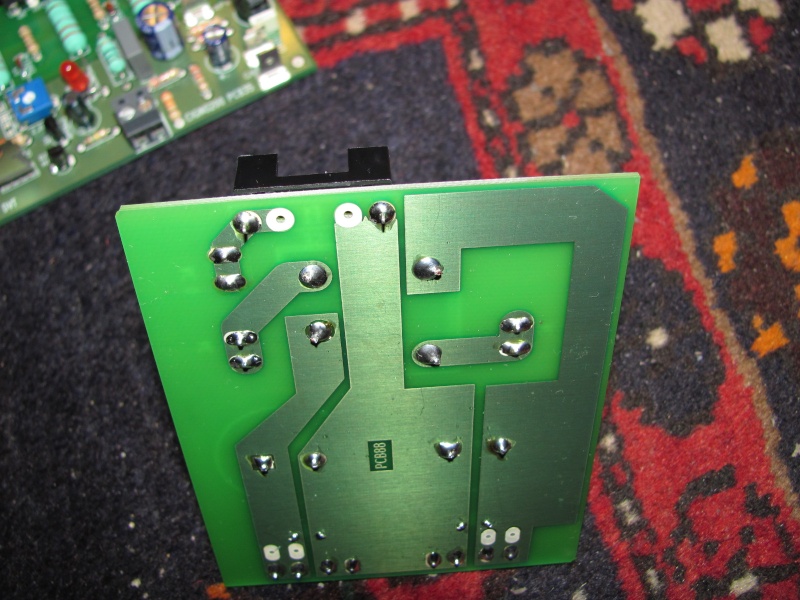

Cigno 200W mosfet progetto finale ---- Img_2013

Cigno 200W mosfet progetto finale ---- Img_2014

Cigno 200W mosfet progetto finale ---- Img_2015

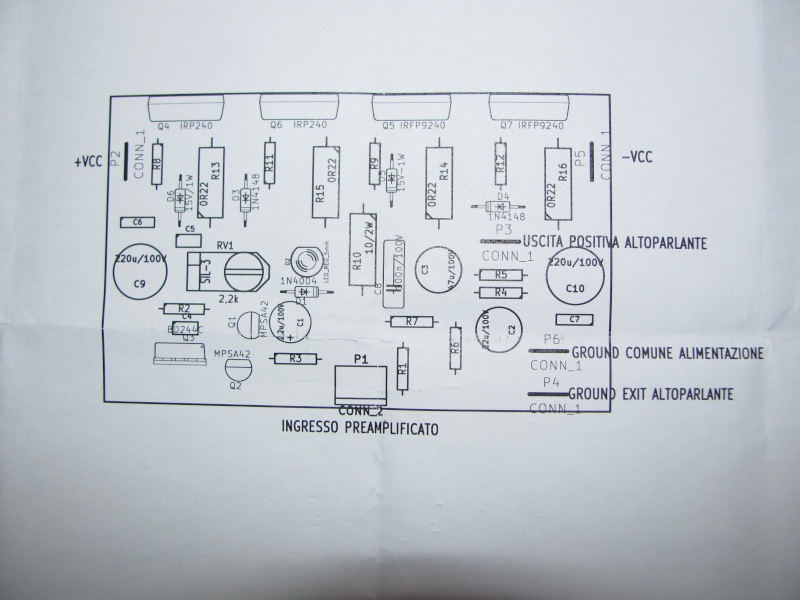

Cigno 200W mosfet progetto finale ---- Img_2016

Da MANU97 Mar 8 Ott 2013 - 21:37

E cosa ci andrai ad amplificare con un robo simile?! Shocked

Comunque direi il classico Hi-Fi 2000 per il case... magari di quelli già dissipanti...

Il trasfo non lo vedo..quindi un toroidale da 40VAC, 1000VA..
L'alimentazione con solamente due 6800uF mi sembra molto deboluccia! ... IMHO, è da migliorare quella I see

Da MASSIMILIANO PRIVITERA Mar 8 Ott 2013 - 22:09

MANU97 ha scritto:E cosa ci andrai ad amplificare con un robo simile?!

Comunque direi il classico Hi-Fi 2000 per il case... magari di quelli già dissipanti...

Il trasfo non lo vedo..quindi un toroidale da 40VAC, 1000VA..
L'alimentazione con solamente due 6800uF mi sembra molto deboluccia! ... IMHO, è da migliorare quella

disco pub....scherzooooo

per il case ho già provveduto , me lo sono autocostuito..., l'alimentazione ho pensato a 10000uF apposto dei 6800 mentre per i trafo ho recuperato usati due toroidali da 500va l'uno 38Vac... Orrified

che pensi:oki:

Da MANU97 Mar 8 Ott 2013 - 22:14

Già che hai quei due da 6800 aggiungili hai due da 10000uF che prenderai...
altrimenti prendi 4 cap da 10000uF e stai tranquillo.
ovviamente poi aggiungendo i cap che nomino "di contorno"...quindi i classici da 0.1uF sul ponte e dopo i cap elettrolitici + una rez per scaricare i cap allo spegnimento dell'ampli.

Ottimo il case DIY! Faccelo vedere Smile

I due trasfo van bene, ma la tensione è un pò bassina... 38VAC diventano 51VDC teorici...
Vabbè..al massimo perdi un pò in potenza, ma sei sempre sopra la soglia minima Smile

Da MASSIMILIANO PRIVITERA Mar 8 Ott 2013 - 22:46

[quote="MANU97"]Già che hai quei due da 6800 aggiungili hai due da 10000uF che prenderai...
altrimenti prendi 4 cap da 10000uF e stai tranquillo.
ovviamente poi aggiungendo i cap che nomino "di contorno"...quindi i classici da 0.1uF sul ponte e dopo i cap elettrolitici + una rez per scaricare i cap allo spegnimento dell'ampli.

Ottimo il case DIY! Faccelo vedere Smile

I due trasfo van bene, ma la tensione è un pò bassina... 38VAC diventano 51VDC teorici...
Vabbè..al massimo perdi un pò in potenza, ma sei sempre sopra la soglia minima Smile

ecco il case....
Cigno 200W mosfet progetto finale ---- Img_2017

Cigno 200W mosfet progetto finale ---- Img_2018

Cigno 200W mosfet progetto finale ---- 2013-010

Cigno 200W mosfet progetto finale ---- 2013-011

metto anche un speakers protection http://www.ebay.it/itm/kit-speaker-protection-speakers-protezione-altoparlanti-antibump-anti-bump-delay-/261195776809?pt=Amplificatori&hash=item3cd07b4329

Da MANU97 Mar 8 Ott 2013 - 22:51

Il case sta venendo bene Smile

Miraccomando tieni posto per i dissipatori... Che con quei watt caldo ne esce eh!

Ma quindi che diffu amplificheresti...?
Comunque si, una protezione è sempre bene mettercela... Non sarebbe bello trovarsi delle sorprese sul woofer... Hehe

Da MASSIMILIANO PRIVITERA Mar 8 Ott 2013 - 23:00

MANU97 ha scritto:Il case sta venendo bene
Miraccomando tieni posto per i dissipatori... Che con quei watt caldo ne esce eh!

Ma quindi che diffu amplificheresti...?
Comunque si, una protezione è sempre bene mettercela... Non sarebbe bello trovarsi delle sorprese sul woofer...

questi i diffus.........https://www.tforumhifi.com/t24902-tweaking-dynavoice-dynamite-8-1-step

Da MANU97 Mar 8 Ott 2013 - 23:06

Mi sembrava tutto metallo il case invece se non erro hai usato una specie di compensato... Masonite, chiamata così.

Reggerà tutto il peso? Shocked

Da MASSIMILIANO PRIVITERA Mar 8 Ott 2013 - 23:14

MANU97 ha scritto:
Mi sembrava tutto metallo il case invece se non erro hai usato una specie di compensato... Masonite, chiamata così.

Reggerà tutto il peso?

...forse anche peggio ,trattasi di foglio di "cartone pressato" reciclato da un amico Suicide

.Comunque nessun problema già testato ....regge regge Oki

per la base ho unito due fogli , il risultato è molto resistente.. lol!

Da Albert^ONE Mer 9 Ott 2013 - 0:53

Appena c'è un pò di freddo cominciate a scaldare i saldatori......e bravi ragazzuoli!!!!!! Wink

Da MASSIMILIANO PRIVITERA Mer 9 Ott 2013 - 6:57

....comunque ,ritornando al primo quesito non capisco perchè il fusibile messo proprio sul "gnd Comune" Shocked

Da MANU97 Mer 9 Ott 2013 - 7:24

Per sicurezza mettine uno anche prima del trasfo, sulla fase, ma dopo l'interruttore. Wink

Da sonic63 Mer 9 Ott 2013 - 7:29

MASSIMILIANO PRIVITERA ha scritto:....comunque ,ritornando al primo quesito non capisco perchè il fusibile messo proprio sul "gnd Comune"

Va bene, anzi è meglio perchè si risparmia un fusibile.
Sull' "andata" o sul "ritorno" il fusibile funziona uguale.
Hello

Da MASSIMILIANO PRIVITERA Mer 9 Ott 2013 - 7:38

sonic63 ha scritto:
MASSIMILIANO PRIVITERA ha scritto:....comunque ,ritornando al primo quesito non capisco perchè il fusibile messo proprio sul "gnd Comune"
Va bene, anzi è meglio perchè si risparmia un fusibile.
Sull' "andata" o sul "ritorno" il fusibile funziona uguale.

ok,..thanks

Da MANU97 Mer 9 Ott 2013 - 17:11

In teoria comunque, anche se sempre si pensa il contrario, la corrente (gli elettroni) si spostano dal negativo al positivo...
quindi l"andata" sarebbe propio il negativo.

Da valterneri Mer 9 Ott 2013 - 17:25

MANU97 ha scritto:... gli elettroni si spostano dal negativo al positivo...

Credo che gli elettroni si spostino molto lentamente, perché quando chiudo
la portiera dell'automobile
la luce interna ci mette parecchi secondi a spengersi.

Che ne pensi?

Da MANU97 Mer 9 Ott 2013 - 17:29

Eheh... Valter!
Quello non c'entra niente Laughing

, quel fenomeno è riconducibile ad un temporizzatore... di solito la luce dura 10s da dopo la chiusura dell'auto.
...sicuramente è la centralina che svolge questo compito..non penso manco più un relè.

Da valterneri Mer 9 Ott 2013 - 17:45

MANU97 ha scritto:Eheh... Valter!
Quello non c'entra niente, quel fenomeno è riconducibile ad un temporizzatore....

Belin Manuele!

Ho segnato col pennarello una x su di un elettrone che partiva per la lampadina,
e col cronometro in mano l'ho aspettato al suo ritorno sul positivo,
ci ha messo mezz'ora buona.

Ci credi?

Da MANU97 Mer 9 Ott 2013 - 17:48

Per niente!

..e poi è impossibile far muovere un solo elettrone....

Da valterneri Mer 9 Ott 2013 - 18:04

MANU97 ha scritto:Per niente! ... e poi è impossibile far muovere un solo elettrone....

Si, su questo hai ragione, si portano sempre dietro la famiglia.

Da MASSIMILIANO PRIVITERA Ven 8 Nov 2013 - 23:01

Cigno 200W mosfet progetto finale ---- Img_2110

Cigno 200W mosfet progetto finale ---- Img_2111

Cigno 200W mosfet progetto finale ---- Img_2112

...Ultimato Laughing

dopo circa 30 ore di rodaggio posso dire ; suono "dolce" naturale e mai stancante , notevoli medio/alti e voci " raffinati" ,altrettanto messa a fuoco , scena e disposizione degl strumenti nello spazio , in generale un gran bel sentire.Di contro ho riscontrato un certo limite a scendere in "basso" .In relazione a questo " limite" il venditore mi riferisce che , questa scheda essendo a mosfet è concepita più per ascolto di generi tipo "jazz,musica classica ecc.." !!....a me viene un dubbio non credo ,invece, che questo limite a scendere in basso è data dall'alimentazione attuale delle schede che è di Vcc 50v mentre per dare il meglio alle basse dovrebbe lavorare al suo limite massimo di 6ov??
..... lascio ai luminari l'ardua sentenza

Da ideafolle Ven 8 Nov 2013 - 23:33

ciao max ai ragione la mancanza di bassi e' dipesa sicuramente dai alim. come si vede dalle foto quei alim. fanno ride x un 200w rms se veri .i traff da quanti w sono? , i cap da quanti mf sono ? Hehe

Da voolkano Sab 9 Nov 2013 - 0:02

interessante questo progetto.
Mi dici il link dove hai preso il tutto?
e poi leggevo che volevi aumentare i condensatori, non l'hai più fatto? pure quello può aiutare coi bassi.
ciao

Da MASSIMILIANO PRIVITERA Sab 9 Nov 2013 - 7:10

ideafolle ha scritto:ciao max ai ragione la mancanza di bassi e' dipesa sicuramente dai alim. come si vede dalle foto quei alim. fanno ride x un 200w rms se veri .i traff da quanti w sono? , i cap da quanti mf sono ?

Ciao ...dunque, i traf sono da 500VA prim 220V sec 38-0-38 corrente 2,5A i condensatori li ho sostituiti con dei 10000uF da 63V .Raddrizzata mi trovo 50Vcc

Da MASSIMILIANO PRIVITERA Sab 9 Nov 2013 - 7:16

voolkano ha scritto:interessante questo progetto.
Mi dici il link dove hai preso il tutto?
e poi leggevo che volevi aumentare i condensatori, non l'hai più fatto? pure quello può aiutare coi bassi.
ciao

http://dvtronixx.com
