aiuto ronzio con il volume a zero

Da cucicu Dom 29 Dic 2013 - 13:35

salve a tutti, vorrei chiedervi un'informazione tecnica: ho sostituito il trasformatore di alimentazione su un preamplificatore a bjt, si tratta di un trafo duale 18-0-18. l'unica differenza rispetto al trafo originale è che quello nuovo non ha il collegamento di terra lato 220v.
ora, collegando pre e finale ho un fastidioso ronzio con il potenziometro a zero, che scompare completamente aumentando il volume...non so trovare una soluzione...
p.s. se scollego l'alimentazione del pre, i finali sono silenziosi.
p.p.s. da schema originale era previsto il collegamento tra massa e "zero del trafo", il quale era collegato alla terra lato 220, ma manca proprio questo collegamento visto che il trafo non ha il cavo di terra lato 220..

Questo è lo schema che riporta il collegamento delle sole MASSE

aiuto ronzio con il volume a zero Ds11

grazie a tutti

Da valvolas Dom 29 Dic 2013 - 14:45

ti sei autorisposto nella domanda in stile Marzullo (quello della tv non l'altro)

p.p.s. da schema originale era previsto il collegamento tra massa e "zero del trafo", il quale era collegato alla 220..
terra lato 220, ma manca proprio questo collegamento visto che il trafo non ha il cavo di terra lato

empiricamente il piano B secondo te quale e'?la prima cosa che ti viene in mente da fare con un bel cavetto da 1mm anche volante,se la sostituzione e' paritetica e ti manca solo quel collegamento

Da cucicu Dom 29 Dic 2013 - 15:12

valvolas ha scritto:ti sei autorisposto nella domanda in stile Marzullo (quello della tv non l'altro)

p.p.s. da schema originale era previsto il collegamento tra massa e "zero del trafo", il quale era collegato alla 220..
terra lato 220, ma manca proprio questo collegamento visto che il trafo non ha il cavo di terra lato

empiricamente il piano B secondo te quale e'?la prima cosa che ti viene in mente da fare con un bel cavetto da 1mm anche volante,se la sostituzione e' paritetica e ti manca solo quel collegamento

Ma e lo stesso se collego la terra della 220 direttamente allo zero del trafo?

Da cucicu Dom 29 Dic 2013 - 15:57

Ho fatto il collegamento ma non è cambiato nulla

Da cucicu Lun 30 Dic 2013 - 11:20

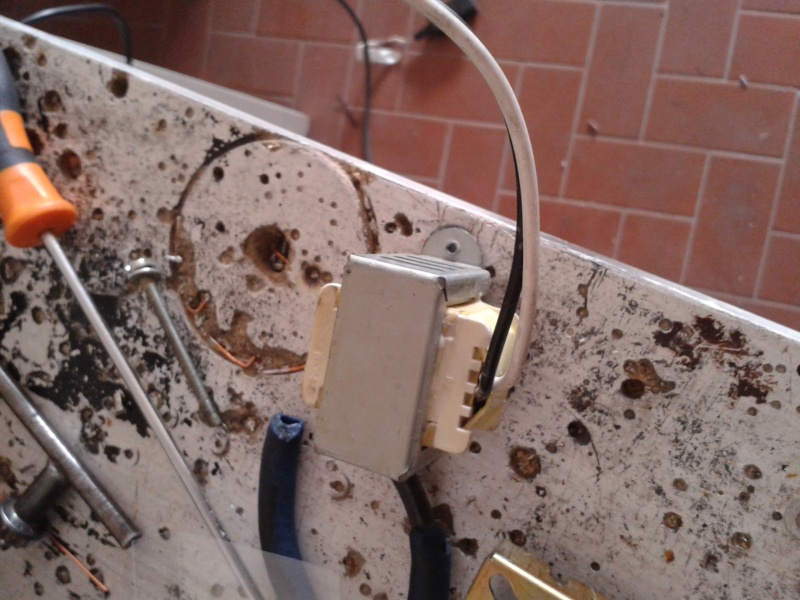

Qualcuno sa dirmi di cosa si tratta? L ho recuperato da un alimentatore per pc...sembra un trasformatore ma ha solo due fili...

aiuto ronzio con il volume a zero 20131212
