Aiuto per ronzio su un solo canale su pre valvolare

Ciao, dopo innumerevoli tentativi e leggeri cambi di componentistica chiedo aiuto a voi per provare a risolvere o almeno capire la causa di questo ronzio che arriva da un solo canale di un pre-assemblato:
Le prove o le sostituzioni fatte sono queste (il pre ha come finale il tpa 3116, con alimentazione lineare):

- provato con l'Advance Acoustic map 102 come finale e il ronzio e sempre presente, perciò non credo sia da attribuire al tpa;
- alternate le valvole (2 coppie di ECC88) su ambo i canali e il ronzio resta sempre sullo stesso, perciò non è un problema di valvole, non escludo invece lo zoccolo;
- sostituiti i condensatori alimentazione con dei Kendeil, stessa capacità dei precedenti, maggior voltaggio (non trovavo quelli da 250);
- controllate tutte le saldature e ripassate quelle di cui avevo dubbi;
- fatte prove senza elettrodomestici, decoder ecc inseriti nella linea, anche se la presa dove ho l'impianto è a monte di tutto e ho una linea unica, non condominiale.

Non ho preso in considerazione che possa essere il toroidale, se così fosse il ronzio non sarebbe da ambo i canali?
Potrebbe essere uno dei 2 condensatori in poliestere in parallelo agli elettrolitici in uscita anodica? La butto lì, non ne sono sicuro.

In ciò che riguarda quello che dovevo fare per completare il pre ho messo la massima attenzione e cura (schermature, masse, cablaggi ecc), di più non so che fare.
Sarebbe più semplice se lo sentissi sia dal dx che dal sx, sarebbe meno strano.
Lo schema purtroppo non è d'aiuto perché non corrisponde ai layout reali, sto provando a tirarlo giù correttamente anche se non è semplicissimo per un novizio in queste cose.

Se può dare un'indicazione utile: ho notato che togliendo il coperchio del box aumenta, però è probabile che sia un disturbo aggiuntivo che si somma al resto.

Qualcuno ha avuto esperienze simili o idee sulle cause?

Grazie mille..

probabilmente lo hai gia fatto ma hai provato a controllare/sostituire il potenziometro?

rx78 ha scritto:probabilmente lo hai gia fatto ma hai provato a controllare/sostituire il potenziometro?

Ciao, il pot l'ho aggiunto direttamente io, il pre aveva solo le due pbc (alimentazione e uscite) e trasformatore.
Inizialmente con i cavi di segnale saldati sui pin, poi per comodità e lavoro ordinato l'ho saldato su una schedina per pot, il ronzio c'era prima e dopo, apparentemente non è la causa.
Mi son dimenticato una cosa, magari importante: il ronzio non aumenta o diminuisce lavorando sul volume, è presente a 0 come al max..

Potrebbe essere la massa del canale sx?

rx78 ha scritto:Potrebbe essere la massa del canale sx?

Apparentemente no, a meno che non abbia fatto un errore d'inesperienza di cablaggio masse del segnale e creato un loop, ma in quel caso non si sentirebbe da ambo i canali?

In teoria si xche in molti circuiti la massa e' la stessa x entrambe i canali ma potrebbe essere l'eccezzione che conferma la regola!nelle prove che hai fatto hai provato a cambiare anche la sorgente?

rx78 ha scritto:In teoria si xche in molti circuiti la massa e' la stessa x entrambe i canali ma potrebbe essere l'eccezzione che conferma la regola!nelle prove che hai fatto hai provato a cambiare anche la sorgente?

Si, avevo fatto anche quello, provato con pc, ipod e cdp.
In maniera più o meno evidente ma sempre solo da un canale.
Non escludo che possa aver interpretato male consigli o la moltitudine di argomenti che riguardano il cablaggio per le masse, ho visto differenti modi di farlo.

Prova a rifare da capo i cablaggi delle masse a volte ci sfugge propio il piu banale dei problemi.... stavo pensando anche all'alimentatore come dicevi tu all'inizio del 3d hai possibilita' di sostituirlo? mi diceva tempo fa un artigiano che costruisce bobine che se non sono avvolti bene possono causare disturbi!

Ciao Blixa, non so quanto posso essere d’aiuto mi permetto comunque di dire la mia, allora facciamo un attimo di chiarezza, se ho ben capito tu hai un preamplificatore cosi costituito : il preamplificatore è affidato a delle valvole e precisamente delle ecc88, mentre la parte finale la fa il tpa 3116.
Le prove che hai eseguito sono state molteplici che non sto qui ad elencarle tutte, una cosa comunque importante è che tu sei riuscito a prelevare la preamplificazione, per poi inserirla nell’amplificatore l'Advance Acoustic map 102, ma il ronzio continuava a sentirsi.
Allora se quanto ho scritto sopra risulta giusto, ti formulo la seguente domanda: sei certo che nel prelevare la preamplificazione per poi inserirla nel map 102,  l’hai presa nel punto giusto?  non vorrei che il ronzio fosse un ritorno da parte del tpa 3116.
Tu accenni che anche a volume basso il ronzio persiste, per cortesia riesci a dirmi dove il filo centrale del potenziometro va a collegarsi ?.
Scusami se ti faccio un po di domande ma in mancanza di uno schema vorrei comprendere che tipo di preamplificatore o meglio amplificatore si tratta.
Potresti per cortesia essere maggiormente chiaro quando tu dici : “il pot l'ho aggiunto direttamente io, il pre aveva solo le due pbc (alimentazione e uscite) e trasformatore”.  ( Forse ti sei scordato di citare gli ingressi di bassa frequenza i cosiddetti input ? )
In quale punto del circuito è stato inserito il potenziometro? immagino che si stia parlando di un potenziometro doppio cioè stereo.
Quanti ingressi ha questo preamplificatore ?
Esiste un potenziometro del balance?
Nell’attesa di ricevere informazioni, prova a cortocircuitare gli ingressi ( input ) del preamplificatore, prima uno, poi l’altro ed in fine entrambi, controlla se in queste condizioni il ronzio sparisce.
Se puoi fornirmi indicazioni, provo a formularti delle ipotesi sul come risolvere il ronzio.
Ciao e serena giornata.

PS: Prova a dare un occhio se potrebbe assomigliare a questo, chiaramente lo schema raffigura un solo canale.

rx78 ha scritto:Prova a rifare da capo i cablaggi delle masse a volte ci sfugge propio il piu banale dei problemi.... stavo pensando anche all'alimentatore come dicevi tu all'inizio del 3d hai possibilita' di sostituirlo? mi diceva tempo fa un artigiano che costruisce bobine che se non sono avvolti bene possono causare disturbi!

Ciao rx, già fatti e rifatti i cablaggi, volendo escludere che fosse un problema di cavo ne ho utilizzati 3 differenti, dall'unipolare non schermato al multipolare schermato (Mogami 2534, eliminando i due poli non utilizzati, anche se non è un bel lavoro da fare).
Riguardo il discorso del toroidale: ho valutato anch'io che potesse partire da li ma non ho la possibilità di provarne un'altro, se riuscirò a escludere tutte le variabili di componentistica/cablaggio che possono causare quel ronzio dal canale allora vedrò di prenderne un altro..

Ciao Vinse, ogni aiuto è ben accetto e ne saprai di certo più del sottoscritto..


Non ho capito bene la domanda, perdonami: utilizzando il Map come finale il TPA non può provocare ritorni perché non era inserito nella catena, avevo fatto una semplice prova sorgente>preamp>Map;
Il TPA comunque dovrebbe, dovrebbe, essere a posto: ho fatto la prova utilizzando il Map come preamp e di ronzii nessuna traccia.


Se intendi la coppia dei pin centrali: entrambi sugli ingressi della sezione valvole, se non ricordo male;


Si, mi sono spiegato male: il pre inizialmente era composto solo da trasformatore, sezione alimentazione e sezione IN/OUT;


Il pot riceve il segnale dalla sorgente e lo invia agli ingressi della scheda valvole;



1 ingresso;


No balance;


Ok, grazie, stasera faccio la prova sugli ingressi.


Appena ho un attimo di tempo provo a decifrare lo schema
Di sicuro ti posso dire che nella scheda valvole condensatori non ne sono presenti, tranne i due polipropilene in uscita.

Grazie mille, buona giornata anche a te!

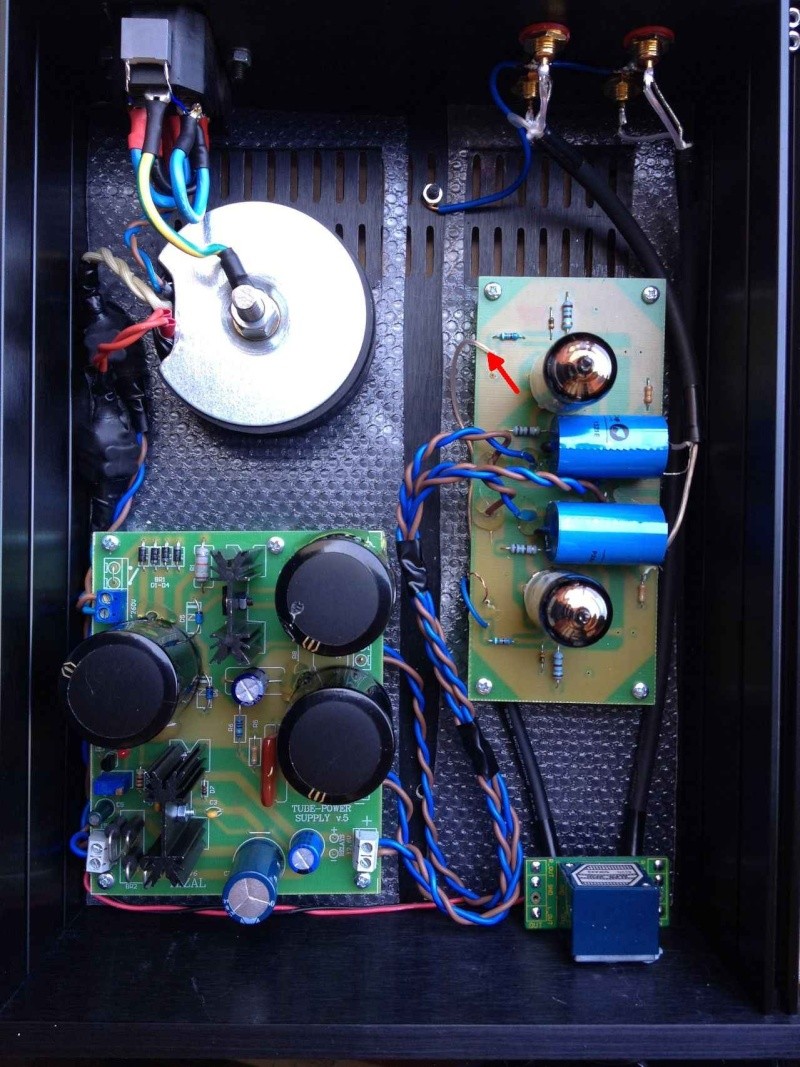

Inserisco una foto di com'è attualmente, dare un'occhiata veloce male non fa (è senza traferro nella foto ma c'è).

https://2img.net/h/s7.postimg.cc/xpe18fk1n/007.jpg

Il canale che ronza è quello con il filo d'ingresso senza schermatura che si trova più in alto (quello con la freccia rossa)?:


Dobbiamo rivedere anche il collegamento della messa a terra e del collegamento massa-chassis.
La terra mettila direttamente sullo chassis vicino alla presa IEC e non sotto bullone/dado del trasformatore (anche se è comodo).
Ricordati di raschiare l'anodizzazione nera, perché è isolante!

..altra cosa.
Quel condensatore sulla vaschetta IEC è meglio se lo togli.

Ciao!

p.s.
E' più importante che togli questo condensatore rispetto allo spostamento del filo di terra.
Tra l'altro se per spostare il filo devi fare dei fori nel mobile.. Beh allora lascia stare..

A proposito dell'altro filo blu che hai messo tra la massa e lo chassis..
Hai raschiato l'anodizzazione sotto il dado?
Il mobile ha continuità elettrica tra le varie parti?

La terra sarebbe meglio collegarla come da foto:
http://www.audiocircle.com/index.php?topic=105527.40
La messa a terra ha funzione di sicurezza e nella relativa vite/dado, non deve esserci niente altro collegato (leggi masse del preamplicatore).
Lo dico per evitare che ti venga l'idea di collegarla insieme al filo blu della massa.

Tra parentesi la messa a terra potrebbe creare problemi di ground loop (ronzii su ambo i canali), se anche l'amplificatore a cui collegherai il preamplificatore ne fosse provvisto.

Eventualmente si può mettere un ground loop breaker.
Una cosa alla volta.

Visto che hai problemi di ronzio su un canale, ti consiglio per prima cosa di ricablare con cavo schermato unipolare i collegamenti:

RCA ingresso--POT
POT--scheda
RCA uscita--scheda

Il resto si vedrà..

Eccomi Blixa, fermo li non considerare lo schema che ti ho inviato, sicuramente non è il tuo, quello che mi ha tratto in inganno e quando tu dici: “alternate le valvole (2 coppie di ECC88) su ambo i canali”
Tu parli di 2 coppie di ECC88, pertanto davo per scontato 4 valvole, due per canale, mentre la foto da te inserita raffigura solo due valvole per entrambi i canali, o forse mi sbaglio ?, in sostanza quante valvole per entrambi i canali hai?
Forse hai confuso perche la valvola è un doppio triodo ? per meglio comprendere inserisco schema valvola.
Ribadisco ancora quanto già detto in precedenza, chiudi le entrate e gentilmente fammi sapere, consiglio di chiuderle proprio nel circuito stampato,(manda a massa l'entrata ) facendo un semplice ponte, vedo che le entrate sono solo due, un canale sinistro e uno destro e gentilmente fammi sapere.
Occhio che la tensione di placca della valvola è elevata, non lavorare sotto tensione.
Ciao a dopo
Vinse

vinse ha scritto:Ribadisco ancora quanto già detto in precedenza, chiudi le entrate e gentilmente fammi sapere, consiglio di chiuderle proprio nel circuito stampato, facendo un semplice ponte, vedo che le entrate sono solo due, un canale sinistro e uno destro e gentilmente fammi sapere.
Occhio che la tensione di placca della valvola è elevata, non lavorare sotto tensione.

In teoria se il problema si trova tra potenziometro--scheda, ovvero nella mancata schermatura di un canale, dovrebbe succedere quanto segue:

Con un cortocircuito sulla RCA d'ingresso il ronzio rimane, perché già con il volume a zero è come se si mettessero in cortocircuito gli ingressi.

Con un cortocircuito direttamente sullo stampato, invece dovrebbe scomparire il ronzio.

Incrociamo le dita, perché altrimenti non sarà facile trovare la causa.

Giancarlo ha scritto:

vinse ha scritto:Ribadisco ancora quanto già detto in precedenza, chiudi le entrate e gentilmente fammi sapere, consiglio di chiuderle proprio nel circuito stampato, facendo un semplice ponte, vedo che le entrate sono solo due, un canale sinistro e uno destro e gentilmente fammi sapere.
Occhio che la tensione di placca della valvola è elevata, non lavorare sotto tensione.

In teoria se il problema si trova tra potenziometro--scheda, ovvero nella mancata schermatura di un canale, dovrebbe succedere quanto segue:

Con un cortocircuito sulla RCA d'ingresso il ronzio rimane, perché già con il volume a zero è come se si mettessero in cortocircuito gli ingressi.

Con un cortocircuito direttamente sullo stampato, invece dovrebbe scomparire il ronzio.

Incrociamo le dita, perché altrimenti non sarà facile trovare la causa.

Ciao Giancarlo, si in effetti avrei dovuto già dall’inizio, consigliarlo di chiudere gli ingressi, invece come avrai visto mi son perso nel formulare una serie di domande,  purtroppo non riuscivo a comprendere come era composto questo preamplificatore.
Si convengo con te, speriamo che con il corto il ronzio svanisca, cosi gli consigliamo di sistemare i cavi schermati meglio, partendo con la schermatura del cavo dal circuito stampato per poi arrivare sino alla presa d’ingresso.
Giancarlo che dire ancora … ? vediamo gli sviluppi, ciao e buona giornata.

Giancarlo ha scritto:Il canale che ronza è quello con il filo d'ingresso senza schermatura che si trova più in alto (quello con la freccia rossa)?:


Dobbiamo rivedere anche il collegamento della messa a terra e del collegamento massa-chassis.
La terra mettila direttamente sullo chassis vicino alla presa IEC e non sotto bullone/dado del trasformatore (anche se è comodo).
Ricordati di raschiare l'anodizzazione nera, perché è isolante!

Giancarlo!! Quanto tempo...
Dunque: non sono certo sia il canale indicato, a memoria ti direi l'altro ma devo verificare.
Anodizzazione grattata ovunque fin dall'inizio,sotto i distanziali schede compresa, l'unica parte immacolata resta quella in cui s'uniscono i pezzi del mobile.
Ok per la terra, posso piazzarla senza difficoltà sotto la brugola della vaschetta IEC come in foto, ma non è pericoloso per eventuali dispersioni dal trasformatore?

Giancarlo ha scritto:

Tra parentesi la messa a terra potrebbe creare problemi di ground loop (ronzii su ambo i canali), se anche l'amplificatore a cui collegherai il preamplificatore ne fosse provvisto.

Già fatta questa prova mesi fa, scollegando alternativamente le due messe a terra, nulla di diverso..

vinse ha scritto:Eccomi Blixa, fermo li non considerare lo schema che ti ho inviato, sicuramente non è il tuo, quello che mi ha tratto in inganno e quando tu dici: “alternate le valvole (2 coppie di ECC88) su ambo i canali”
Tu parli di 2 coppie di ECC88, pertanto davo per scontato 4 valvole, due per canale, mentre la foto da te inserita raffigura solo due valvole per entrambi i canali, o forse mi sbaglio ?, in sostanza quante valvole per entrambi i canali hai?
Forse hai confuso perche la valvola è un doppio triodo ? per meglio comprendere inserisco schema valvola.
Ribadisco ancora quanto già detto in precedenza, chiudi le entrate e gentilmente fammi sapere, consiglio di chiuderle proprio nel circuito stampato,(manda a massa l'entrata ) facendo un semplice ponte, vedo che le entrate sono solo due, un canale sinistro e uno destro e gentilmente fammi sapere.
Occhio che la tensione di placca della valvola è elevata, non lavorare sotto tensione.
Ciao a dopo
Vinse

Si Vinse, scusami, ho dato tutto per scontato: per "2 coppie di valvole" intendevo che ho due serie di ECC88, perciò oltre ad aver invertito la singola coppia l'ho completamente sostituita.
Tranquillo, lavoro sempre in sicurezza, anche quando tolgo tensione controllo col tester che si siano scaricati i condensatori prima di metterci mano

vinse ha scritto:

Giancarlo che dire ancora … ? vediamo gli sviluppi, ciao e buona giornata.

Grazie a entrambi, gentilissimi!!

Blixa ha scritto:
Ok per la terra, posso piazzarla senza difficoltà sotto la brugola della vaschetta IEC come in foto, ma non è pericoloso per eventuali dispersioni dal trasformatore?

No, la terra purché sia ben collegata al mobile la devi considerare come un tutt'uno e ti protegge da qualsiasi dispersione, qualunque sia la causa (filo di fase spellato che tocca il mobile, primario del trasformatore che tocca il mobile, etc..).
Nel momento in cui il differenziale (volgarmente chiamato salvavita) rileva una differenza tra la corrente sulla fase e quella sul neutro superiore a 30mA e questi 30mA sono quelli che vanno a terra.. la famosa "dispersione", interviene togliendo tensione.

Tra parentesi una controllatina all'impianto di terra di casa ogni tanto non farebbe male.
A che ti serve la messa a terra se l'interruttore differenziale è guasto, se la presa di casa non ha il pin centrale collegato a terra, se i picchetti piantati nel terreno hanno i cavi corrosi, se qualche ladro si è rubato il rame?

Hai voglia di preoccuparti di come collegare il filo di terra..
La questione sicurezza è molto più ampia.

Non credere che gli impianti siano sempre fatti a regola d'arte e che funzionino correttamente in eterno.
Ho visto cose che voi umani.. Il caso più eclatante a casa della mia ex:
In fase di ristrutturazione la ditta si è semplicemente dimenticata di collegare tutte le prese della zona notte-soggiorno alla terra dell'impianto.
I fili di terra erano collegati sulle prese, ma non andavano da nessuna altra parte. Le terre erano solo collegate tra le varie prese! Una terra flottante! E sfiga volle che un bel giorno un lampadario di metallo (nuovo) aveva un filo spellato.
La terra era però collegata all'antenna del condominio.
Quando collegavo l'antenna del televisore, scattava inspiegabilmente il differenziale.

Ho isolato e risolto il problema, ma non oso pensare cosa sarebbe successo salendo sulla scala per pulire il lampadario..

Adesso non ti sto dicendo di ispezionare i pozzetti di terra.. non voglio fare del terrorismo psicologico, ma perlomeno bisognerebbe premere il pulsante di test sul differenziale una volta ogni 1-2 anni e dare una controllata una volta ogni 10 anni alle prese con gli elettrodomestici potenzialmente più pericolosi, come quella della lavatrice, del forno e del frigorifero.

Confessa.. Lo hai mai fatto?

Le viti della messa a terra si possono allentare e il test del differenziale prova l'efficienza del differenziale e della messa a terra (verso il pozzetto), ma non delle prese..

Tornando al tuo dubbio, se guardi sul web, vedrai che il collegamento che ti ho consigliato è quello più diffuso in ambito diy, ma anche e soprattutto quello più adottato dalle ditte costruttrici di hi-fi.

.

Giancarlo ha scritto:

Confessa.. Lo hai mai fatto?

Confesso: si! :-)
Casualmente però, mentre qualche mese fa (sempre per sto ronzio...) verificavo che la terra di casa fosse ok.. Ho controllato se c'erano dispersioni e mentre controllavo anche il voltaggio ho visto che il tester indicava 275V!
Ho immaginato che fosse un problema di multimetro, altrimenti sarebbe stato una festa di lampadine scoppiate, ma per sicurezza ho chiamato l'Enel che ha mandato subito un tecnico a controllare la linea.
Hanno verificato che il problema era dell'Acv del mio tester (figura di m..) e hanno controllato tutto il resto, tutto ok.
Confesso però che se non avessi avuto questa smania di arrivare all'origine del problema preamp non so se avrei fatto tutti quei controlli..

Blixa ha scritto:
Confesso: si! :-)
..
Confesso però che se non avessi avuto questa smania di arrivare all'origine del problema preamp non so se avrei fatto tutti quei controlli..

Non tutti i mali vengono per nuocere.
Meglio così, anche se credo che senza il problema del preamp non avresti fatto i controlli, visto che hai usato la formula dubitativa..
