Diffusori a 2/3 vie e volume box

Da Rcf_Sound Gio 20 Mar 2014 - 15:37

Salve a tutti, mi sono sempre chiesto se i woofer nei diffusori a 2 o piu vie alloggiassero all interno di un ulteriore box, ovvero se il woofer è separato dal medio o dal tweeter. Tempo fa lessi da qualche parte che se il medio era a cono era necessario dividerlo dal woofer..e se invece fosse a cupola? Inoltre le vibrazioni del woofer se non fosse chiuso in una sua cassa all interno del diffusore, non influirebbero sul suono del medio o del tweeter?
Spero che qualcuno possa chiarirmi questi dubbi.
Saluti, Nicola.

Da Marco Ravich Ven 21 Mar 2014 - 12:20

Diciamo che l'ideale sarebbe che ogni driver avesse un proprio box tarato (sia in volume che in materiale) per esaltarne le caratteristiche intrinseche... in ambito commerciale spesso sono tutti insieme e si "compensa" con l'xover.

In DIY puoi decidere tu:
Diffusori a 2/3 vie e volume box Primaluce-intro

Diffusori a 2/3 vie e volume box Primaluce-intro

Diffusori a 2/3 vie e volume box 1213wilson.prmo_

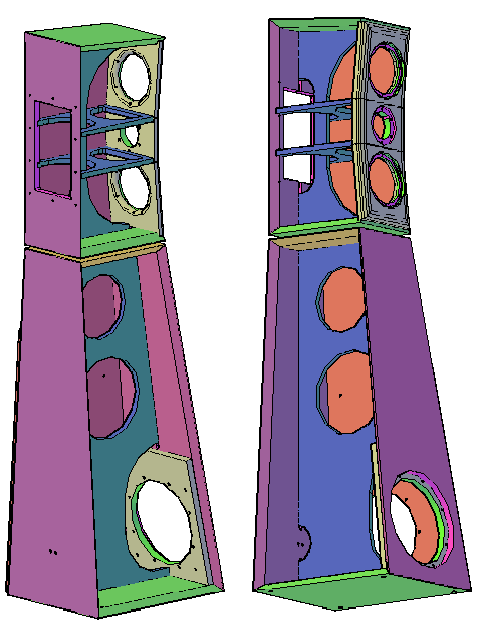

Diffusori a 2/3 vie e volume box Cabinet_brace

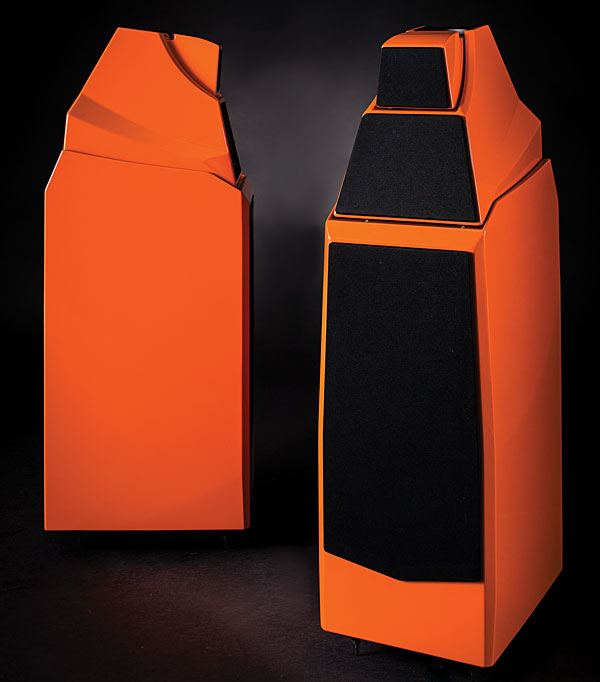

Esiste anche qualcosa non-DIY, ma andiamo su HIend o pezzi di design:
Diffusori a 2/3 vie e volume box Designing-loudspeakers-eye-speakers-478x300

Da Zio Ven 21 Mar 2014 - 14:14

Concordo.

Anche ESB la pensa allo stesso modo.

Qui ad esempio
https://www.tforumhifi.com/t42885-modificare-crossover#661770
si vede il medio che ha la sua camera dedicata.

Da Rcf_Sound Ven 21 Mar 2014 - 15:39

Grazie mille a entrambi. Quindi può cambiare da produttore a produttore..ho notato però che nella foto di "Zio" il medio ha si un box a se, però il woofer non è totalmente isolato dal resto..infatti si vede una apertura. I vantaggi di non avere un box a parte esistono? Se si, quali sono?
Grazie.
Saluti, Nicola.

Da Zio Ven 21 Mar 2014 - 18:00

In quell'esempio il medio sfrutta lo spazio contenuto all'interno della suo box, mentre il woofer sfrutta tutto lo spazio rimanente. Non vedo nulla di anomalo.

I tweeter sono sigillati posteriormente quindi loro non contano...

Nei progetti a 3 vie che conosco il medio lavora normalmente in camera chiusa, tanto non deve scendere troppo, mentre il woofer può cambiare caricamento in base alle sua caratteristiche.
A livello di concetto non mi piace che le sollecitazioni del woofer vadano a disturbare la membrana del medio, non lo trovo corretto.

Se hai voglia e tempo prova a leggerti questo:
http://www.audiocostruzioni.net/forum/viewtopic.php?f=14&t=2800
E' un bel progettino...

A pagina 2 nel penultimo intervento di Marco, lui indica i volumi che ha realizzato e parla di reflex per il woofer e cassa chiusa per il medio.

Buona lettura... study

Da Rcf_Sound Ven 21 Mar 2014 - 18:56

Zio ha scritto:In quell'esempio il medio sfrutta lo spazio contenuto all'interno della suo box, mentre il woofer sfrutta tutto lo spazio rimanente. Non vedo nulla di anomalo.

I tweeter sono sigillati posteriormente quindi loro non contano...

Nei progetti a 3 vie che conosco il medio lavora normalmente in camera chiusa, tanto non deve scendere troppo, mentre il woofer può cambiare caricamento in base alle sua caratteristiche.
A livello di concetto non mi piace che le sollecitazioni del woofer vadano a disturbare la membrana del medio, non lo trovo corretto.

Se hai voglia e tempo prova a leggerti questo:
http://www.audiocostruzioni.net/forum/viewtopic.php?f=14&t=2800
E' un bel progettino...

A pagina 2 nel penultimo intervento di Marco, lui indica i volumi che ha realizzato e parla di reflex per il woofer e cassa chiusa per il medio.

Buona lettura...

Grazie mille, l articolo mi interessa, lo leggerò Smile

Ultimissima cosa se non disturbo..a volte i box dei woofer/subwoofer vengono riempiti di fonoassorbente(se non sbaglio è questo il materiale e forse anche la lana di vetro...), e ho letto che esso aumenta virtualmente il volume del box. Ma esattamente, di quanto all incirca? Voglio dire, c'è un calcolo che si può fare in base a quanto fonoassorbente si mette? Se si riempe solo metà del box, il suo volume aumenta del doppio, di 1/4 o all incirca di quanto? Ci sarà un modo per sapere il volume dopo aver riempito tutto il box, sennò non avrebbe senso credo. Scusate le troppe domande, ma sono troppo curioso Laughing
