assemblaggio PCB Audiosector: HELP, I NEED SOMEBODY!

ciao a chi mi vorrà aiutare: ho quanche problemino a capire dove collegare l'ingreasso corrente, segnale e le uscite ai diffusori.....

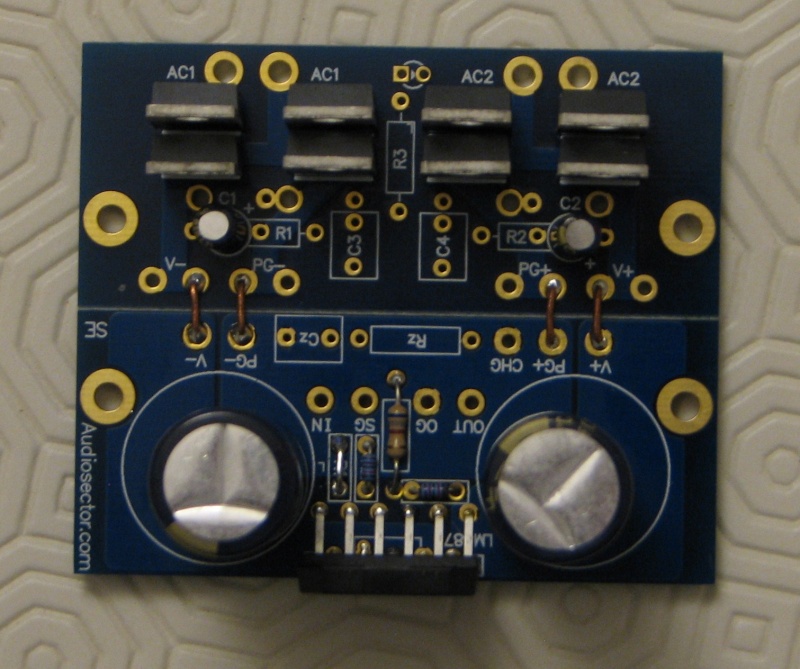

le PCB in questione sono le audiosector, come da foto, due identiche per il dualmono....

userei un unico trasformatore con 4 uscite, 2+ e 2-

sul sito audiosector non trovo sufficienti info: il pdf è poco dettagliato in questo passaggio e si riferisce alla versione precedente delle pcb.....




HELP, non vorrei far pasticci!

ma sulla pcb c'è scritto! AC1 e AC2 ci vanno i trasformatori...

così sui 2 piedi e senza altre info oltre alla foto, io direi :
AC1-AC1 : un secondario
AC2-AC2 : l'altro secondario (se hanno un capo in comune, dovresti capire se anche sulla scheda c'è un AC1 connesso elettricamente ad un AC2, e collegare lì il capo in comune, ma non credo ci sia il campo in comune sulla scheda, visto il doppio ponte)

OUT : V+ dell'uscita
OG : Output Ground

IN : V+ dell'ingresso
SG : Signal Ground

perchè non ti batti la pcb, col tester come cercacontatti, dalle zampette dell' LM direttamente alle piazzole delle uscite ?

p.s. se fuma tutto io non c'ero, e se c'ero dormivo
p.p.s. facci poi sapere come va questo gheiclone con "soli" 1500uF di bypass per ramo !

ok , più o - è ciò che credevo..... salvo il fatto che:

alimentazione: la pcb alimentazione è per un singolo canale, quindi dovrei entrare solo con 2 fili, + e -, e non tutti e 4. oppure è una pcb per 2 canali ma che , utilizzandola solo su 1 ingressi (+ e -), viene utilizzata quindi parzialmente?

segnale: out e OG possono essser l'uscita, ok.... IN è l'ingresso, SG è Source Ground (e quindi potrebbe chiamarsi IG)? e CHG è Channel Ground?? Ho 5 contatti e me ne basterebbero 4: quale è l'intruso?


1500microf per rami.... se non erro tutti i kit audiosector hanno i cond da 1500......

edobike ha scritto:
alimentazione: la pcb alimentazione è per un singolo canale, quindi dovrei entrare solo con 2 fili, + e -, e non tutti e 4. oppure è una pcb per 2 canali ma che , utilizzandola solo su 1 ingressi (+ e -), viene utilizzata quindi parzialmente?

fèrmite..
la pcb è per un singolo canale e la userai tutta quanta, il fatto è che ogni singolo LM abbisogna di 2 tensioni, una + una -, raddrizzamento e livellamento sono già integrati su scheda, quindi ci devi entrare per forza con due secondari diversi... poi, se hai 2 soli secondari in tutto (quindi NON dual mono) collegherai ad ogni secondario entrambe le linee AC1 (o AC2) delle due schede finali..

edobike ha scritto:segnale: out e OG possono essser l'uscita, ok.... IN è l'ingresso, SG è Source Ground (e quindi potrebbe chiamarsi IG)? e CHG è Channel Ground?? Ho 5 contatti e me ne basterebbero 4: quale è l'intruso?

secondo me il clandestino è CHG è fisicamente più appartato rispetto agli altri 4, e poi ricordo delle foto in giro di queste pcb, tutti gli ingressi e le uscite partivano da in mezzo ed erano vicini vicini (quindi OUT-OG e IN-SG)
tieni conto che il GC ha tutte le masse fisicamente connesse tra loro, quindi sostanzialmente (vista la buona qualità delle pcb, e la vicinanza di tutte le piazzole di GND) non credo ci siano grosse differenze su quale massa usi per farci cosa..
poi per carità, più si sta aderenti alle specifiche meglio è..

1500microf per rami.... se non erro tutti i kit audiosector hanno i cond da 1500......

già,e peraltro questo kit è piuttosto "reference" in giro per il mondo (diyAudio.com, da lì nacque il tutto..)
però la cosa stride un attimo coi circa 10mF del nostro buon Magic, e pure coi 10mF del kit ChipAmp.com.. ok, questi sono LM3886 mentre il tuo audiosector è LM3875, però non credo ci siano grosse differenze sugli assorbimenti...boh...
peraltro audiosector usa soltanto 2x1500uF anche sul kit LM4780, che dovrebbero essere due LM3886 in un unico chip...boh..

madqwerty ha scritto:

1500microf per rami.... se non erro tutti i kit audiosector hanno i cond da 1500......

già,e peraltro questo kit è piuttosto "reference" in giro per il mondo (diyAudio.com, da lì nacque il tutto..)
però la cosa stride un attimo coi circa 10mF del nostro buon Magic, e pure coi 10mF del kit ChipAmp.com.. ok, questi sono LM3886 mentre il tuo audiosector è LM3875, però non credo ci siano grosse differenze sugli assorbimenti...boh...
peraltro audiosector usa soltanto 2x1500uF anche sul kit LM4780, che dovrebbero essere due LM3886 in un unico chip...boh..

..vuoi vedere che sarà per questo che clippano facilmente!?

traspar ha scritto:..vuoi vedere che sarà per questo che clippano facilmente!?

Clippano facilmente tutti i chip integrati di potenza solo sui carichi difficili, soprattutto se i diffusori presentano grossi picchi nel modulo d'impedenza non compensati in alcun modo (Klipsch, Proson, Energy e vari altri con due woofer in parallelo nella gamma bassa). Basta anche un lungo cavo di potenza con capacità troppo alta per farli andare in distorisone.

Grazie a tutti, ora ho le info necessarie per cominciare con l'assemblaggio!

... speriamo bene!

edobike ha scritto:Grazie a tutti, ora ho le info necessarie per cominciare con l'assemblaggio!

Senza fretta!!!
Buon lavoro!!!!!

Vincenzo ha scritto:

traspar ha scritto:..vuoi vedere che sarà per questo che clippano facilmente!?

Clippano facilmente tutti i chip integrati di potenza solo sui carichi difficili, soprattutto se i diffusori presentano grossi picchi nel modulo d'impedenza non compensati in alcun modo (Klipsch, Proson, Energy e vari altri con due woofer in parallelo nella gamma bassa). Basta anche un lungo cavo di potenza con capacità troppo alta per farli andare in distorisone.

Esaustivo come sempre
