Il DUNE... s'è svampato!

Da Masterix Dom 13 Lug 2014 - 15:17

Oggi sono andato per accendere l'impianto... accesi trasporto, DAC, ampli cuffie/pre e per ultimo il finale (Dune dun-59050).
Dopo pochi secondi dalle casse esce un suono stridulo, gracchiante che dura non più di un secondo. Spengo immediatamente il finale e subito sento un odore di bruciato.
Stacco tutto, apro il coperchio del DUNE e questo è quello che trovo... Surprised

https://2img.net/h/oi57.tinypic.com/ao6rnm.jpg
https://2img.net/h/oi62.tinypic.com/1zqbx3c.jpg

Io di elettronica non ne capisco 'na mazza, quindi vi chiedo quanto potrebbe essere grave il danno e se vale la pena portarlo a riparare.

Ma porc...!!!!!!!!!!!!!! Mad

Da MaurArte Dom 13 Lug 2014 - 15:29

Dalle foto dovrebbe essere la classica svampata dei condensatori di bypass...teoricamente una fesseria Smile

Da Masterix Dom 13 Lug 2014 - 15:36

MaurArte ha scritto:Dalle foto dovrebbe essere la classica svampata dei condensatori di bypass...teoricamente una fesseria

Grazie MaurArte, quanto pensi possa chiedere un elettrotecnico per la riparazione?

Da MaurArte Dom 13 Lug 2014 - 15:41

Se non ci sono stati altri problemi direi al max una trentina di euro

Da Masterix Dom 13 Lug 2014 - 15:48

MaurArte ha scritto:Se non ci sono stati altri problemi direi al max una trentina di euro

OK, grazie ancora, per quella cifra mi sa che mi conviene ripararlo. Pensavo peggio...

Hello

Da zedda Gio 24 Lug 2014 - 18:12

puoi anche eliminarli e basta... senza rimetterli
e devi sostituire il fusibile che sicuramente è saltato.

Da Masterix Gio 24 Lug 2014 - 18:42

zedda ha scritto:puoi anche eliminarli e basta... senza rimetterli
e devi sostituire il fusibile che sicuramente è saltato.

Cioè?

Posso direttamente eliminare la schedina su cui sono saldati i condensatori? La cosa non comporterebbe nessun problema di funzionamento?

Da Tonyartemide Gio 24 Lug 2014 - 18:45

Invece il mio Wosong non ha problemi.....cmq solidarietà

Da zedda Gio 24 Lug 2014 - 20:35

io non li ho... in teoria dovrebbero diminuire il rumore derivante dal funzionamento del ponte di diodi
se metti i potenziometri al massimo con un altoparlante da 97db profesionale forse senti un lievissimissimo ronzio dalla tromba... ma ti devi mettere con le orecchie quasi a 20 centimetri dalla tromba

Da sportyerre Gio 24 Lug 2014 - 23:49

Sembrano più varistori che condensatori.
Toglili e pulisci il circuito stampato dallo strato metallico rilasciato dalla vaporizzazione del componente.
Se sono varistori sono inutili se non addirittura dannosi, se sono condensatori non te ne accorgi neanche

Da zedda Ven 25 Lug 2014 - 0:13

sono dei condensatorini.... nella seconda versione erano verdi e non saltavano...
a me sull'sta700 della monacor me gli ha tolti il negoziante davanti a me prima di darmelo...
io ci ho detto :"e la garanzia?" e lui ha risposto:"tranquillo non si romperà mai" Laughing

infatti anche dopo molte modifiche e strapzzamenti incredibili ancora funziona...
rispetto al dune cambiano solo i finali che sono migliori e il trasformatore piu grosso

Da sportyerre Ven 25 Lug 2014 - 7:09

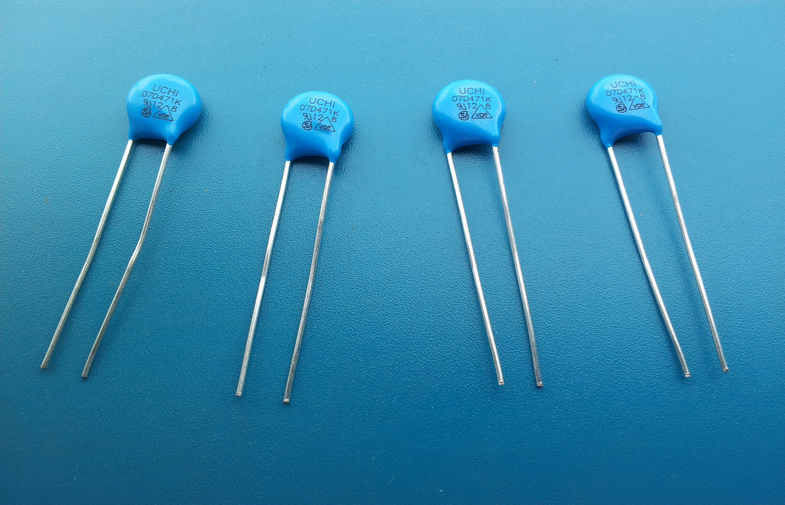

Il DUNE... s'è svampato! Pl2039957-varistore_300vac_del_limitatore_di_sovracorrente_07d471k_del_blu_7mm_per_linea_terra

Sicuri che siano condensatori?
Fate una foto?

Da zedda Ven 25 Lug 2014 - 8:14

https://www.tforumhifi.com/t18907p90-dune-dun-59050-modifiche-ed-upgrade

cerca il commento sotto la prima foto di maurarte a questa pagina...

riporto testuali parole,anche quelle tra parentesi sono sue parole:

"Si vedono a sx i nuovi condensatori verdi di bypass del ponte (NUOVA VERSIONE DEL DUNE) ed i due elettrolitici da 4700uF 80V."

se non ti fidi di me non puoi di certo non fidarti di maurarte

Da sportyerre Ven 25 Lug 2014 - 8:45

zedda ha scritto:https://www.tforumhifi.com/t18907p90-dune-dun-59050-modifiche-ed-upgrade

cerca il commento sotto la prima foto di maurarte a questa pagina...

riporto testuali parole,anche quelle tra parentesi sono sue parole:

"Si vedono a sx i nuovi condensatori verdi di bypass del ponte (NUOVA VERSIONE DEL DUNE) ed i due elettrolitici da 4700uF 80V."

se non ti fidi di me non puoi di certo non fidarti di maurarte

si, sono condensatori Very Happy

Da Masterix Ven 25 Lug 2014 - 14:15

Intanto grazie per i consigli. Wink

Ho smontato la schedina che supporta i condensatori di bypass, ed ecco nel dettaglio come si presenta...

Il DUNE... s'è svampato! 30s9gs7

La scheda è saldata ad un blocchetto metallico che nella parte inferiore, quella a contatto con il case dell'ampli, ha uno strato di pasta termoconduttiva.
Ora non ho ben capito se bisogna togliere i condensatori dalla scheda e ponticellare i contatti o se la scheda va eliminata completamente... Mmm

Da zedda Ven 25 Lug 2014 - 14:24

il "cubetto" è il ponte di diodi... la scheda la puoi anche lasciare...
altrimenti compri un altro cubetto...

Da Masterix Ven 25 Lug 2014 - 14:29

zedda ha scritto:il "cubetto" è il ponte di diodi... la scheda la puoi anche lasciare...
altrimenti compri un altro cubetto...

OK, fin qui ci siamo. Very Happy

I condensatori vanno semplicemente dissaldati o poi si devono anche unire le piste dello stampato?

Da zedda Ven 25 Lug 2014 - 14:47

se unisci le piste fai prima un testamento al volo!
a parte gli scherzi stai attento che andresti a fare un cortocircuito...
devi solo toglierli e assicurarti che non ci siano detriti che possano fare un ponte elettrico...

Da Masterix Ven 25 Lug 2014 - 15:20

zedda ha scritto:se unisci le piste fai prima un testamento al volo!

Che di elettronica non ne capisco 'na mazza lo avevo specificato nel primo post... a scanso di equivoci! Very Happy

Ho dissaldato i condensatori e ho pulito tutto con alcool, ecco come si presenta ora la schedina...

Il DUNE... s'è svampato! Avhn9f

Che dici, può andare o ti sembra che ci sia qualcosa in corto?
Grazie per la pazienza! Oki

Da zedda Ven 25 Lug 2014 - 16:25

pare che va bene:) non c'è di che!

Da Masterix Ven 25 Lug 2014 - 19:15

Dunque... ho rimontato il "cubetto", ho ricollegato i cavi, ho ricollegato il DUNE al resto dell'impianto, ho acceso il tutto (sorvolo sui gesti scaramantici... Rolling Eyes

) e... funziona! Very Happy

Grazie a tutti per l'aiuto (menzione speciale per le dritte foolproof di zedda). Oki

Da zedda Ven 25 Lug 2014 - 21:52

Masterix ha scritto:Dunque... ho rimontato il "cubetto", ho ricollegato i cavi, ho ricollegato il DUNE al resto dell'impianto, ho acceso il tutto (sorvolo sui gesti scaramantici... ) e... funziona!

Grazie a tutti per l'aiuto (menzione speciale per le dritte foolproof di zedda).

hahahaha figurati non c'è di che! questo e altro per chi sta intraprendendo la strada del "giostraio" Laughing
