Ampli Class AB 10W, niente Op-Amp
+3
cucicu
emmeci
MANU97
7 partecipanti
Pagina 2 di 2
Pagina 2 di 2 • 1, 2
Re: Ampli Class AB 10W, niente Op-Amp
lukyluke ha scritto:Ciao Manuele, lo schema da 7W è una variante in classe A del JLH senza bootstrap e con generatore di corrente da parte del transistor superiore e finale darlinghton. Se mi permetti te lo sconsiglio. Perchè semplicemente non usi un buon classe T tipo 2024? avresti un finale a basso costo poco ingombrante e ben suonante, basta che investi qualcosa sull'alimentatore fra l'altro avresti un metro di misura universalmente riconosciuto per valutare altri finali. IMHO ovviamente
buona giornata
Sono molto d'accordo! Ti prendi una schedina da due solti tipo quelle della SURE, te la modifichi con le solite cose (CAP, induttanze etc.) ci abbini un bel pre come quello che ti abbiamo più volte consigliato (BMM), fai una bella alimentazione lineare e... il gioco e fatto!
Altrimenti aspetti Settembre periodo per il quale... dovrei riuscire a mettere insieme una idea che mi frulla da mesi per un bel progettino all-in-one...
emmeci- Membro classe oro
- Data d'iscrizione : 11.10.10
Numero di messaggi : 5599
Provincia : Roma
Occupazione/Hobby : Musica, Natura, Fotografia
Impianto : Miliardi di elettroni che agitandosi... fanno musica!
Re: Ampli Class AB 10W, niente Op-Amp
Grazie a tutti
Ma la T propio no, per comprarmi quelle schedine lì allora me ne sviluppo una io con un LM1875 e taglio la testa al toro
..e grande Luky!! Finalmente uno che parla dello schema citato inizialmente
Anche se vado incontro al tuo sconsiglio sul costruirlo... credo propio che lo farò.
Propio mal che vada i componenti li posso riutilizzare altrove...ma secondo me andrà bene, son sempre cassette da scrivania per emettere 1/2 ora di "suoni" al giorno
Ma la T propio no, per comprarmi quelle schedine lì allora me ne sviluppo una io con un LM1875 e taglio la testa al toro
..e grande Luky!! Finalmente uno che parla dello schema citato inizialmente
Anche se vado incontro al tuo sconsiglio sul costruirlo... credo propio che lo farò.
Propio mal che vada i componenti li posso riutilizzare altrove...ma secondo me andrà bene, son sempre cassette da scrivania per emettere 1/2 ora di "suoni" al giorno
MANU97- Aiutante Cerimoniere
- Data d'iscrizione : 29.09.11
Numero di messaggi : 2168
Località : Passo del Ghiffi
Provincia : GE
Occupazione/Hobby : Lavoro, Musica, Motori e DIY.
Impianto : Ampli: Philips 22GH923-RH591-AH380, The Wall, JLH '69, LEAK Stereo 30
Diffu:Philips 22GL561(AD9710)-MFB541, SUB in DCAC
Sorgente:Asus Xonar STX+Fb2K
Giradischi: Philips 22AF867
Sintopre: Philips 22RH743
Pre: Grundig MXV100
Magnetofono: Geloso G681
Re: Ampli Class AB 10W, niente Op-Amp
Buonasera
Procedo...:

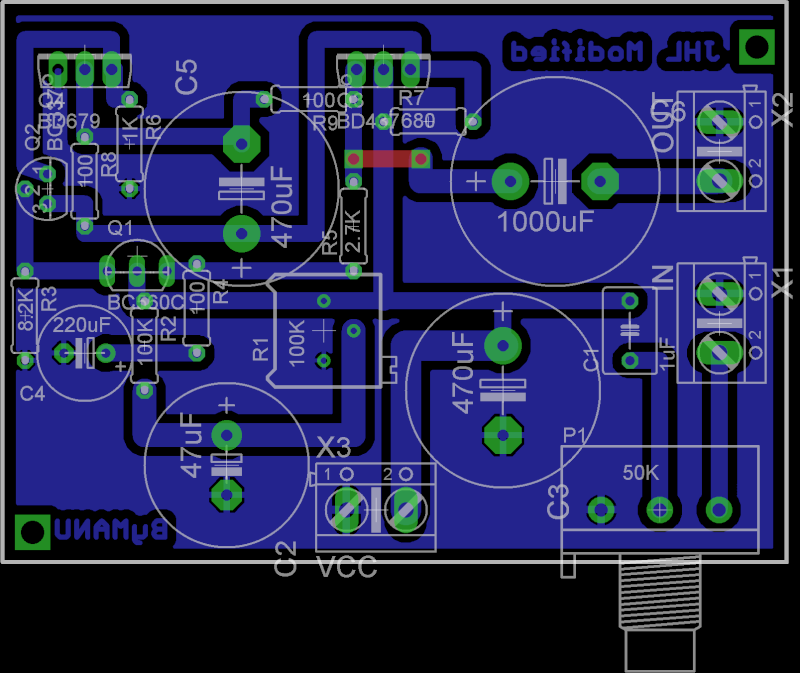

Questa è una "bozza", anche se già a buon punto.
Domani cercherò di migliorarlo ulteriormente
Vedete il Pot mono, ma sarà collegato al RK27 Stereo esternamente al circuito.
Farò un alimentazione Dual Mono, con l'utilizzo di un LM7824 al posto del LM317 (evitando qualche componente e una taratura).
Il cap sull'In, che tra l'altro possiedo già, sarà un polipropilene da 1uF (invece che 0.47 poliestere)...aumentando la risposta in frequenza in basso.
Resistenze già matchate a coppie e se riuscirò anche i transistor.
...non mancherà un bel dissi...o forse due (uno per i finali, l'altro per l'alimentazione)...
..come Case, un veliero
Procedo...:
Questa è una "bozza", anche se già a buon punto.
Domani cercherò di migliorarlo ulteriormente
Vedete il Pot mono, ma sarà collegato al RK27 Stereo esternamente al circuito.
Farò un alimentazione Dual Mono, con l'utilizzo di un LM7824 al posto del LM317 (evitando qualche componente e una taratura).
Il cap sull'In, che tra l'altro possiedo già, sarà un polipropilene da 1uF (invece che 0.47 poliestere)...aumentando la risposta in frequenza in basso.
Resistenze già matchate a coppie e se riuscirò anche i transistor.
...non mancherà un bel dissi...o forse due (uno per i finali, l'altro per l'alimentazione)...
..come Case, un veliero
