Monovia-Boombox "Portatile"

Da H. Finn Lun 12 Ott 2009 - 14:17

Ciao a tutti,
Mi interessa realizzare un diffusore portatile di qualità per ascoltare musica quando in viaggio, in albergo o presso amici, e pensavo a un "boombox" (all'americana!) costituito dalla scheda similsure già recensita:
http://cgi.ebay.it/ClassT-T-AMP-TA2024-Audio-Amplifier-Board-SMT-2X15-Watt_W0QQitemZ230375097163QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item35a36d034b&_trksid=p3286.c0.m14
e da un fullrange tipo fostex.
Qualcuno aveva di recente parlato di un "driver" di qualità simile al Fostex ma ad un ottimo prezzo.
Mi ricordo il grafico delle caratteristiche del diffusore ma non il nome!!
Sarà stata una settimana o due fa.
Qualcuno se ne ricorda?

Grazie,
Claudio

Da H. Finn Mer 14 Ott 2009 - 16:17

Nessun suggerimento??
(Pensavo a un contenitore da 6/8 lt.)
?

Da madqwerty Mer 14 Ott 2009 - 16:47

http://t-class.niceboard.org/diy-hifi-pc-htpc-f59/progetto-dona-anche-tu-una-voce-al-tuo-pc-by-diechirico-ivan-fase-operativa-t3135.htm?highlight=voce
Smile

Da H. Finn Mer 14 Ott 2009 - 17:32

ma che diffusori sono??

Da mgiombi Mer 14 Ott 2009 - 17:48

Questi.

Da H. Finn Mer 14 Ott 2009 - 17:55

ma non fanno solo 81db?
Suspect

Da H. Finn Mer 14 Ott 2009 - 18:00

Voglio dire che vorrei comunque avere un diffusore portatile di buona qualità
Cool

Da H. Finn Mer 14 Ott 2009 - 18:05

tra l'altro ho trovato di recente che esiste un multistrato di betulla totalmente flessibile e avevo intenzione di fare un diffusore "a tubo", restando fedele all'obiettivo di avere tutti i lati del diffusore ad angoli diversi
................
se ci riesco
Crazy

Da mgiombi Mer 14 Ott 2009 - 18:48

Claudio Arzani ha scritto:

ma non fanno solo 81db?

Eh si...non sono molto sensibili...

Da rattaman Mer 14 Ott 2009 - 18:50

Se vuoi maggiore sensibilità devi puntare su Fostex.....Scusa ma quanto piccoli devono essere?

Da Vincenzo Mer 14 Ott 2009 - 19:52

Ci sono i Monacor SPH 60X (ca 25€ cad.) o 68X/AD (ca 32€ cad.) da 12cm (in reflex con circa 11 litri di volume):

Monovia-Boombox "Portatile" Mon_sph68xad

Entrambi da 89db/1W/1m

Da H. Finn Gio 15 Ott 2009 - 8:51

rattaman ha scritto:Se vuoi maggiore sensibilità devi puntare su Fostex.....Scusa ma quanto piccoli devono essere?

Intorno agli 8 lt.

Da H. Finn Gio 15 Ott 2009 - 9:02

Vincenzo ha scritto:Ci sono i Monacor SPH 60X (ca 25€ cad.) o 68X/AD (ca 32€ cad.) da 12cm (in reflex con circa 11 litri di volume):

Entrambi da 89db/1W/1m

Allora forse mi conviene puntare sui Fostex FE 126E, 49 Euro, 12 cm e 93 dB, no?

Ma non esistono di diametro piccolo ma ad alta efficienza?
Sarebbe una contraddizione, forse?

Da Vincenzo Gio 15 Ott 2009 - 10:33

Claudio Arzani ha scritto:
Vincenzo ha scritto:Ci sono i Monacor SPH 60X (ca 25€ cad.) o 68X/AD (ca 32€ cad.) da 12cm (in reflex con circa 11 litri di volume):

Entrambi da 89db/1W/1m

Allora forse mi conviene puntare sui Fostex FE 126E, 49 Euro, 12 cm e 93 dB, no?

Ma non esistono di diametro piccolo ma ad alta efficienza?
Sarebbe una contraddizione, forse?

Il Fostex costa il doppio del 60X... Comunque meglio il 127E se vuoi caricarlo in reflex o sosp pneumatica.
Di più piccolo c'è il Ciare HX100 90dB/1w/1m ma siamo a circa 140€ la coppia.

Monovia-Boombox "Portatile" Ciare_hx100

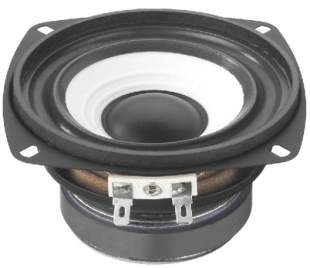

In alternativa puoi usare un extended range+supertweeter (anche piezo), come il Monacor SP40: 89 dB, 25€ la coppia + il supertw che andrebbe a lavorare da circa 11K in su.

Monovia-Boombox "Portatile" Mon_sp40

Da H. Finn Gio 15 Ott 2009 - 10:45

Vedo che consigliano, per il 127E (91db):
recommended cabinet 1: closed cabinet with 3,5 L volume (3,5 litri??; cosi' piccolo?)
e per il 167E (94db):
recommended cabinet 1: closed cabinet with 5,3 L volume.

Pensi che con il simil-sure di "wannebuy" ottengo un buon risultato sia con l'uno che con l'altro Fostex?

Da Vincenzo Gio 15 Ott 2009 - 11:06

Claudio Arzani ha scritto:Vedo che consigliano, per il 127E (91db):
recommended cabinet 1: closed cabinet with 3,5 L volume (3,5 litri??; cosi' piccolo?)
e per il 167E (94db):
recommended cabinet 1: closed cabinet with 5,3 L volume.

Pensi che con il simil-sure di "wannebuy" ottengo un buon risultato sia con l'uno che con l'altro Fostex?

Per un largabanda da 12 cm 3,5 litri in cassa chiusa sono già tanti!
Col 167 non collegherei un 2024.. Col 127 sì

Da H. Finn Gio 15 Ott 2009 - 11:13

ok

grazie

Da H. Finn Gio 15 Ott 2009 - 14:04

Scusate,
tra un:

1) simil-sure.
2)http://cgi.ebay.it/Optimized-T-Class-Digital-Amplifier-TA2024-Board-2-15w_W0QQitemZ130332632169QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item1e586e2469.
3)http://cgi.ebay.it/MKIII-Tripath-TA2020-PCB-25watt-Class-T-amplifier-SET_W0QQitemZ250500931462QQcmdZViewItemQQptZUK_AudioTVElectronics_HomeAudioHiFi_Amplifiers?hash=item3a5304df86
4)http://www.audiophonics.fr/carte-amplificateur-audiophonics-ta2024-tamp-2x15w-p-4084.html.
5)http://www.sureelectronics.net/goods.php?id=918.
6)http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=150338755781&ssPageName=MERCOSI_VI_ROSI_PR4_PCN_BIX&refitem=140310221633&itemcount=4&refwidgetloc=closed_view_item&refwidgettype=osi_widget&_trksid=p284.m185&_trkparms=algo%3DSI%26its%3DI%26itu%3DUCI%26otn%3D4%26ps%3D41

comunque da usare lisci, quale mi consigliereste?
Inoltre: costruendomi un diffusore "curvo" (a tubo) che tipo di materiale uso per l'"imbottitura"?

Da H. Finn Gio 15 Ott 2009 - 14:07

Scusate,
tra un:

simil-sure

http://cgi.ebay.it/Optimized-T-Class-Digital-Amplifier-TA2024-Board-2-15w_W0QQitemZ130332632169QQcmdZViewItemQQptZLH_DefaultDomain_0?hash=item1e586e2469

http://cgi.ebay.it/MKIII-Tripath-TA2020-PCB-25watt-Class-T-amplifier-SET_W0QQitemZ250500931462QQcmdZViewItemQQptZUK_AudioTVElectronics_HomeAudioHiFi_Amplifiers?hash=item3a5304df86

http://www.audiophonics.fr/carte-amplificateur-audiophonics-ta2024-tamp-2x15w-p-4084.html

http://www.sureelectronics.net/goods.php?id=918

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=150338755781&ssPageName=MERCOSI_VI_ROSI_PR4_PCN_BIX&refitem=140310221633&itemcount=4&refwidgetloc=closed_view_item&refwidgettype=osi_widget&_trksid=p284.m185&_trkparms=algo%3DSI%26its%3DI%26itu%3DUCI%26otn%3D4%26ps%3D41

comunque da usare lisci, quale mi consigliereste?
Inoltre: costruendomi un diffusore "curvo" (a tubo) che tipo di materiale uso per l'"imbottitura"?

Da Vincenzo Gio 15 Ott 2009 - 14:19

Lisce questa:
http://cgi.ebay.it/New-MKIII-Tripath-TA2020-PCB-25watt-Class-T-amplifier_W0QQitemZ260489517007QQcmdZViewItemQQptZUK_AudioTVElectronics_HomeAudioHiFi_Amplifiers?hash=item3ca66297cf

o questa:
http://cgi.ebay.it/New-Version-MKIII-Tripath-DIY-Audio-TA2024-PCB_W0QQitemZ250512142377QQcmdZViewItemQQptZUK_AudioTVElectronics_HomeAudioHiFi_Amplifiers?hash=item3a53aff029

Anche la Audiophonics 2024 non è male, ma non ha la regolazione del'offset e le induttanze sono meno performanti.
Per tubo intendi un solo diffusore con i driver alle estremità? se è così devi considerare l'estrema direttività dei largabanda: fuori asse non sentirai più gli acuti.
Se vuoi fare un unico mobile con due driver, l'ideale è la classica cassa trapezoidale con il fondo ad angolo retto. E possibilmente in bass reflex altrimenti su un 10 o 12cm fullrange non avrai affatto gamma bassa.
In cassa chiusa un buon fonoassorbente è l'acrilico.

Da H. Finn Gio 15 Ott 2009 - 14:48

Pensavo in realtà a una cassa chiusa con solo un driver a una estremità
Crazy

una specie di grosso inbuto in legno, con all'estremità più larga il driver, all'altra la scheda
!!

Da Vincenzo Gio 15 Ott 2009 - 15:38

Claudio Arzani ha scritto:Pensavo in realtà a una cassa chiusa con solo un driver a una estremità

una specie di grosso inbuto in legno, con all'estremità più larga il driver, all'altra la scheda
!!

Usando quindi un solo canale della scheda? Shocked

Da H. Finn Gio 15 Ott 2009 - 15:42

yes
.......
per avere musica di buona qualità anche fuori casa, e anche se non in stereofonia

Da Vincenzo Gio 15 Ott 2009 - 16:02

Claudio Arzani ha scritto:yes
.......
per avere musica di buona qualità anche fuori casa, e anche se non in stereofonia

Non so se si può lasciare un canale senza carico, comunque puoi fare lo stesso un reflex mettendo il tubo di accordo sul fondo. Io ho fatto una cosa del genere con il sub della mia Citroën 2cv (progetto vey-low-budget Razz

):

Ho usato un comunissimo tubo in pvc foderato di antirombo e poi di poliuretano liscio da 1cm di spessore
Monovia-Boombox "Portatile" Img_2210

Poi ho realizzato due "tappi" in MDF:
Monovia-Boombox "Portatile" Img_2212

Ho rivestito il tubo di moquette e poi ho assemblato tutto mediante quattro barre filettate M4:
Monovia-Boombox "Portatile" Img_2213

Per la cronaca inutile Very Happy

, il woofer in questione è il Ciare CS160 a doppia bobina:

Monovia-Boombox "Portatile" Img_2215

Puoi realizzare la stessa cosa con un tubo da 16 sm di diametro opportunamente irrobustito e reso meno risonante.

Da H. Finn Gio 15 Ott 2009 - 16:33

wow!
e come suona??
............
"Non so se si può lasciare un canale senza carico, comunque puoi fare lo stesso un reflex mettendo il tubo di accordo sul fondo. "
?
