Ennesimo consiglio diffusori libreria per stanza piccola....

ma dai , non fare il cattivo , è l'sph 200tc

Ecco il primo picoletto quasi finito. Manca la mascherina per collocare gli altoparlanti a raso e svasare l'uscita reflex e tagliare 1cm di pannello frontale dalla base. Si notano due rinforzi trasversali smussati e altri 4 rinforzi non visibili. Se tutto va bene, entro la settimana potrei iniziare con la laccatura, una nera e l'altra bianca. A presto le prime misurazioni.

" />

Saluti e buon inizio di settimana.

quando posterai le altre foto , non dimenticare le misure del diffusore , non solo quelle acustiche ma anche quelle effettive del diffusore

Vi presento il mio piccolo mostro vestito di bianco.



sul mio sito troverete anche le misurazioni dell'impedenza e della risposta in frequenza.

http://andeanvox.com/home/altavoces/el_gordito.html

Prossimamente: laccatura di colore nero.

Complimenti ottimo lavoro Fabio

arturo66 ha scritto:Complimenti ottimo lavoro Fabio

¡Grazie mille! e buona pasqua.

Di niente.e buona Pasqua anche a te.Fabio

Per caso le hai valutate anche in sospensione pneumatica?

Rino88ex ha scritto:Vi presento il mio piccolo mostro vestito di bianco.



sul mio sito troverete anche le misurazioni dell'impedenza e della risposta in frequenza.

http://andeanvox.com/home/altavoces/el_gordito.html

Prossimamente: laccatura di colore nero.

Complimenti!!! Un impatto visivo davvero notevole. Ora mi studierò con calma le misurazioni, invece, puoi dirmi come fai la laccatura?

[quote="potowatax"]Ho dimenticato di aggiungere "per cortesia"...

Buongiorno a tutti e grazie mille di nuovo

La laccatura la realizzerò con vernice sintentica per laccare. Sono ancora indeciso sul come applicarla.

Per quanto riguarda le misurazioni, le ho realizzate con impulsi sinusoidali in un salotto perciò la risposta sotto i 200/300hz diventa molto sporca dalle interazioni dell'ambiente. Se mi capita del tempo da dedicarci proverò la misurazione in campo aperto.

Il woofer/midwoofer è specifico per casse in bass reflex ma ciò nonostante lo si potrebbe montare in sospensione penumatica anche se con un rendimento inferiore. Io personalmente opterei per un altoparlante diverso e di maggiori dimensioni per la SP, come nella mia torre in firma:



Nel mio sito c'è una foto del piccoletto assieme ad un mio vecchio diffusore AR spirit 132 in sospensione pneumatica sempre con woofer da 8". Stesse dimensioni ma rendimento maggiore.

Ottimo Fabio

ciao a tutti , riapro questo thread con le foto degli ultimi mini diffusori, ha nno veramente dimensioni da vere nanette ( 30 x 11 x 23 ) da una mia voglia di sentire e avere qualche cosa di simile alle boenicke w5 ( nanerottole dal prezzo x me irraggiungibile - 3500 euro ) il mio amico , costruttore di diffusori , si è messo all'opera e dopo una lunga ricerca degli altoparlanti consono a questo progetto , mi ha progettato questa piccola meraviglia , risultato , un diffusore con un largabanda che lavora in cassa chiusa un woofer in bass reflex e un piccolo tweeter posteriore di ambienza . è riuscito a mettere e far suonare questi 3 hp in un mobile da vera pulce ma dalla voce di un leone. le sto' ascoltando da ieri mattina e sono sempre piu' convinto della loro bontà .il basso c'è eccome , bello , frenato e presente, il wooferino di alluminio viaggia alla grande, nessuna sbavatura o coda , il largabanda monacor restituisce le voci in modo incredibile e anche il piccolo tweeter posteriore lavora alla grande , ho provato a chiuderlo ma tutto diventa meno corretto . la prossima settimana con calma mettero' le foto del disegno con le misure

come potete vedere lo spazio che è è ridotto e sono costretto a diffusori di piccole dimensioni, unica precauzione è far lavorare i woofer uno di fronte all'altro senza ostacoli tra loro . bisognerebbe provarli anche con woofer esterni come si comportano. io non posso , di fianco al diffisore di dx ho la spalletta del camino . appena ho tempo li metto su supporti e provo

Disposizione inusuale degli altoparlanti anzichenò!
I tweeter posteriori è la prima volta che li vedo...
Con i woofer laterali, poi, uno potrebbe metterci in mezzo la testa e avere un surrogato di ascolto binaural.
A parte le battute, questo progetto, proprio per la sua natura fuori dagli schemi mi intriga moltissimo.
Come si comportano in nearfield su una scrivania?

Smanetton ha scritto:Disposizione inusuale degli altoparlanti anzichenò!
I tweeter posteriori è la prima volta che li vedo...
Con i woofer laterali, poi, uno potrebbe metterci in mezzo la testa e avere un surrogato di ascolto binaural.
A parte le battute, questo progetto, proprio per la sua natura fuori dagli schemi mi intriga moltissimo.
Come si comportano in nearfield su una scrivania?

secondo me anche in quella configuarazione non hanno controindicazioni ,

Natale,
complimenti per il progetto, molto molto interessanti,
sono curioso di conoscere i dettagli...
Matteo

Molto belle Natale, un plauso anche ad Alberto.
Quando puoi fai sapere pregi e difetti... e se saranno disponibili in kit!

goldrake74 ha scritto:Molto belle Natale, un plauso anche ad Alberto.
Quando puoi fai sapere pregi e difetti... e se saranno disponibili in kit!

i difetti viste le dimensioni è chiaramente la loro non possibilità di sonorizzare stanze con grandi cubature dovuto alle loro dimensioni, anche se il mio soggiorno non è enorme ma nemmeno piccolo circa 6 x 5 e il volume dell'ampli è veramente ai minimi livelli. non sono certamente x musica metal anche se testate con un pezzo di basso e batteria hanno dato risultati molto incoraggianti , prediligono sicuramente jazz, blues e simili , le voce della mannoia e della vanoni sono veramente stupefacenti. non pretendo certo bassi da 20 hrz , ma quello che riescono a dare è veramente notevole , non me l'aspettavo. adesso sono in esaltazione x la novità , potro' essere piu preciso tra un paio di settimane , dopo averle rodate e sopratutto dopo essermi rodato

Con il tweeter posteriore si ha una totale perdita degli acuti e i super-acuti si fanno una vacanza, oltre ad un pesante decadimento di dB verso il punto di ascolto (pure leggi della fisica)

Ho appena fatto delle prove per puro scrupolo e non ne capisco il senso ne tanto meno l'utilità. Tanto vale non usare il tweeter. E sono sicuro che come tutti i filtri del progettista, sara composto da tantissimi elementi induttivi. Come al solito, nel compesso vedo uno spreco di risorse.

Natale devi spiegare molte cose, ti suggerirei di postare qualche misurazione e qualche indicazione sullo scopo e sul come verranno ascoltate. Non di meno, mi congratulo per l'originalità e per l'eccessiva creatività da parte tua, senza limiti.

Rino88ex ha scritto:Con il tweeter posteriore si ha una totale perdita degli acuti e i super-acuti si fanno una vacanza, oltre ad un pesante decadimento di dB verso il punto di ascolto (pure leggi della fisica)

Ho appena fatto delle prove per puro scrupolo e non ne capisco il senso ne tanto meno l'utilità. Tanto vale non usare il tweeter. E sono sicuro che come tutti i filtri del progettista, sara composto da tantissimi elementi induttivi. Come al solito, nel compesso vedo uno spreco di risorse.

Natale devi spiegare molte cose, ti suggerirei di postare qualche misurazione e qualche indicazione sullo scopo e sul come verranno ascoltate. Non di meno, mi congratulo per l'originalità e per l'eccessiva creatività da parte tua, senza limiti.

il tweeter posteriore è solo d'ambienza ma si sente il suo intervento , lo sai benissimo che di filtri e hp ci capisco poco , quando li avro' ti daro' piu' informazioni tecniche sul crossover e qualche misura , ma mi sembra che da parte tua ci sia già una totale chiusura del lavoro d'altri senza averne nessuna corrispondenza nell'ascolto.

Mi ricordano qualcosa?  Complimenti Natale per essere riuscito a venire a capo del progetto, il mio al momento è ancora fermo alla ricerca di un wooferottolo adeguato, ma vedro di studiarmi il tuo che ad un primo esame avevo sottovalutato. Sono convinto che dovresti provarli anche con i woofer all'esterno, anche solo per sentirne le differenze, che secondo me ci sarebbero.

Biagio De Simone ha scritto:Mi ricordano qualcosa?  Complimenti Natale per essere riuscito a venire a capo del progetto, il mio al momento è ancora fermo alla ricerca di un wooferottolo adeguato, ma vedro di studiarmi il tuo che ad un primo esame avevo sottovalutato. Sono convinto che dovresti provarli anche con i woofer all'esterno, anche solo per sentirne le differenze, che secondo me ci sarebbero.

per provarli devo montarli su stand e per fare prove non è un problema , ma come vedi , quando sono nella loro posizione ( foto ) sul diffusore di dx ho l'impedimento del camino , cacchio . comunque è una prova che faro' gli stand li ho. ma poi dovrei riportarli in qesta posizione, i complimenti non vanno a me ma a chi ha trovato il giusto accoppiamento degli hp e il filtro

troppi complimenti alla fine possono far male, Natale, quando avrai pronto tutto se ti va, posta tutto sul 3ads di partenza potrebbero servire informazioni, ma solo se ti va. https://www.tforumhifi.com/t44947-scelta-ragionata-di-un-altoparlante-e-suo-eventuale-impiego-per-la-costruzione-di-un-utopia-micro?highlight=scelta+ragionata

Biagio De Simone ha scritto:Mi ricordano qualcosa?  Complimenti Natale per essere riuscito a venire a capo del progetto, il mio al momento è ancora fermo alla ricerca di un wooferottolo adeguato, ma vedro di studiarmi il tuo che ad un primo esame avevo sottovalutato. Sono convinto che dovresti provarli anche con i woofer all'esterno, anche solo per sentirne le differenze, che secondo me ci sarebbero.

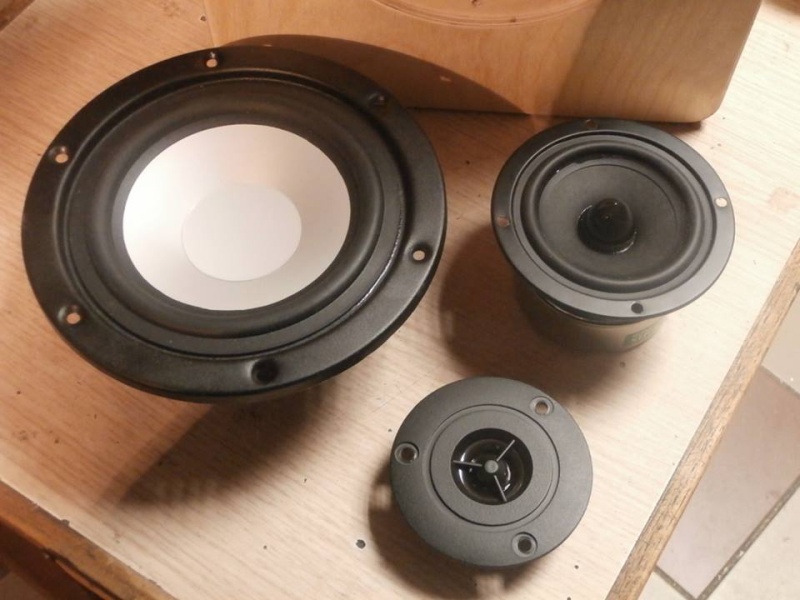

biagio il woofer è il monacor sph 130 al e il largabanda è monacor spx 31m

natale55 ha scritto:

Rino88ex ha scritto:Con il tweeter posteriore si ha una totale perdita degli acuti e i super-acuti si fanno una vacanza, oltre ad un pesante decadimento di dB verso il punto di ascolto (pure leggi della fisica)

Ho appena fatto delle prove per puro scrupolo e non ne capisco il senso ne tanto meno l'utilità. Tanto vale non usare il tweeter. E sono sicuro che come tutti i filtri del progettista, sara composto da tantissimi elementi induttivi. Come al solito, nel compesso vedo uno spreco di risorse.

Natale devi spiegare molte cose, ti suggerirei di postare qualche misurazione e qualche indicazione sullo scopo e sul come verranno ascoltate. Non di meno, mi congratulo per l'originalità e per l'eccessiva creatività da parte tua, senza limiti.

il tweeter posteriore è solo d'ambienza ma si sente il suo intervento , lo sai benissimo che di filtri e hp ci capisco poco , quando li avro' ti daro' piu' informazioni tecniche sul crossover e qualche misura , ma mi sembra che da parte tua ci sia già una totale chiusura del lavoro d'altri senza averne nessuna corrispondenza nell'ascolto.

Sono più che altro critico. Come ti dicevo prima, il tweeter dietro convince si e no perché i super acuti essendo molto direzionali, non vedo come possano fisicamente raggiungere il punto di ascolto. Invece, il suo intervento acustico penso limitato più o meno fino ai 10khz, è udibile da qualsiasi persona ma per chi invece ancora, con molto fortuna, sente i 19khz anche se con fatica, la perdita di una collazione a 360º è evidente.

Ho sentito dire: aumentare l'ampiezza. Sapendo ora che si tratta di un larga banda (mea colpa), capisco anche la necessità di voler colmare le mancanze naturali con l'aiuto di un tweeter e naturalmente per non snaturarne la risposta, è stato puntato altrove. Soluzione intelligente e mi pare di averlo visto su qualche diffusore Opera, però...

Però, dovete ricordarvi che le moderne tecniche di registrazione tengono dell'ampiezza facendo uso di più microfoni. Quindi, direi, non so quanto sia opportuno aggiungere altra ampiezza a quella contenuta già nella registrazione. In più bisognerebbe anche valutare come viene compromessa l'impedenza complessiva.
