Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Da Vincenzo Dom 8 Nov 2009 - 14:59

Ecco una prima bozza:

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Schema11

Da rattaman Dom 8 Nov 2009 - 15:08

Vincenzo ha scritto:Ecco una prima bozza:

mi sembra che si sia complicato Hehe

Da Vincenzo Dom 8 Nov 2009 - 15:09

Fabio ha scritto: non ho trovato test o testimonianze in merito al guadagno ideale in relazione alle performance sonore, ma forse sono io che non so cercare.
Qualcuno ha trovato qualcosa?

I kit in commercio con chip Overture guadagnano tutti intorno ai 30dB. Si potrebbe dedurne che sia la zona di lavoro ideale..

Da aris69 Dom 8 Nov 2009 - 15:15

Vincenzo, pensavo che stessi disegnando la PCB Smile

cmq per quel che mi riguarda, rispetto al tuo schema ho solo aggiunto le resistenze in uscita dove va avvolta l'induttanza ed il condensatore sul segnale di ingresso.
Per il resto e' invariato. Ho previsto i condensatori da 100nF in parallelo agli elettrolitici sull'alimentazione...
pare che non manca altro.

Da Vincenzo Dom 8 Nov 2009 - 15:27

aris69 ha scritto:Vincenzo, pensavo che stessi disegnando la PCB

Nonzi

il mio lo montrò in aria ma occorre progettare una buona e semplice pcb per rendere l'ampli accessibile anche a chi vuole iniziare con l'autocostruzione...

aris69 ha scritto:pare che non manca altro.

La scheda per il PSU! Very Happy

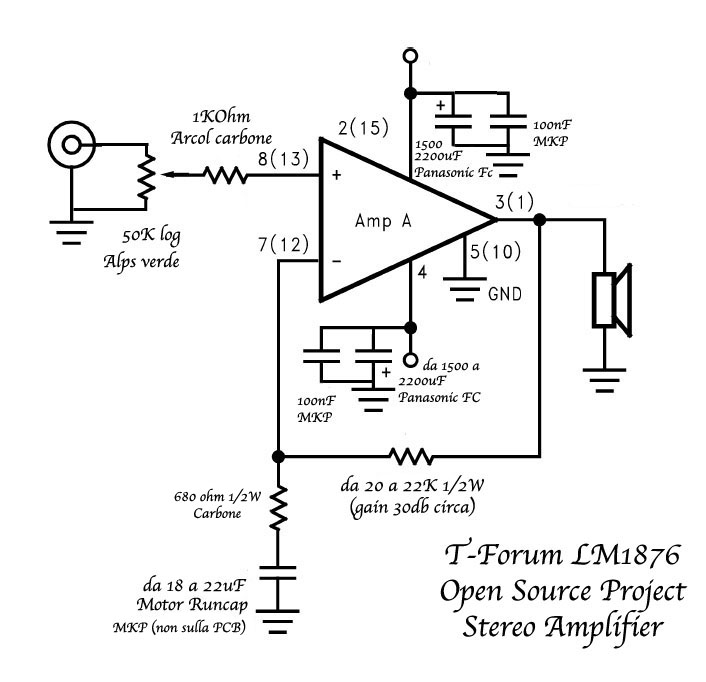

Seconda bozza, alla luce dei progetti più usati con i ciciop Overture:
Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Schema13

Da aris69 Dom 8 Nov 2009 - 15:44

cos'e' la PSU? l'alimentazione?

Da Vincenzo Dom 8 Nov 2009 - 15:51

Sì. Aris, i due cap da 0,1uF non si possono avvicinare di più al ciciop? Gli ingressi per l'ali si potrebbero mettere a Sx per ridurre le dimensioni della pcb...

Da diechirico Dom 8 Nov 2009 - 15:52

aris69 ha scritto:cos'e' la PSU? l'alimentazione?

si: power supply unit!

Da Vincenzo Dom 8 Nov 2009 - 15:56

Togliendo i cap d'ingresso (imho inutili) si potrebbero anche mettere a Dx gli ingressi di linea

Da wasky Dom 8 Nov 2009 - 15:59

dopo il 2200 uf tu metti un 100 nF mkp io ho messo un orange drop della philips Smile

ho usato quasi tutte kiwame tranne quella da 1k della allen bradley sulla alimentazione philips strato metallico

Smile

Roberto

Da Vincenzo Dom 8 Nov 2009 - 16:02

wasky ha scritto:dopo il 2200 uf tu metti un 100 nF mkp io ho messo un orange drop della philips ho usato quasi tutte kiwame tranne quella da 1k della allen bradley sulla alimentazione philips strato metallico

Roberto

Ciao Rob

Sul forum di chf non sono riuscito a trovare lo schema del tuo 1875...

Da aris69 Dom 8 Nov 2009 - 16:19

PSU=penso sia ultimata Smile

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Alimen11

a sinistra l'ingresso alternata in alto le uscite, a destra ingresso 220V, primario alimentazione e attacco interruttore.
E' tutto previsto sulla PCB.
Il trafo ha anche una uscita a 12V forse ci alimento il pre con Ecc86 mo vediamo...

Da wasky Dom 8 Nov 2009 - 16:25

Vincenzo ha scritto:
wasky ha scritto:dopo il 2200 uf tu metti un 100 nF mkp io ho messo un orange drop della philips ho usato quasi tutte kiwame tranne quella da 1k della allen bradley sulla alimentazione philips strato metallico

Roberto

Ciao Rob
Sul forum di chf non sono riuscito a trovare lo schema del tuo 1875...

Ci sono solo delle foto di quello che ho dato a Ivan cmq io ho usato lo schema nationals paro paro per la Single Supply è diverso dal vs in duale

Ecco lo schema che ho usato io Vincenzo

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Single10

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Single10

Da aris69 Dom 8 Nov 2009 - 16:29

Vincenzo ha scritto:Sì. Aris, i due cap da 0,1uF non si possono avvicinare di più al ciciop? Gli ingressi per l'ali si potrebbero mettere a Sx per ridurre le dimensioni della pcb...

posso spostare tutto come meglio credo, cmq la scheda e' piccolissima non farti ingannare dalle immagini Smile

6 cm X 9 cm deve stare su una PCB standard da 60mmX100mm, se tolgo le due resistenze in uscite sta comodamente su una PCB standard da 5 cm X 10 cm

Da Vincenzo Dom 8 Nov 2009 - 16:39

Grazie Rob. Sì, ho letto che avete scelto il single supply..
Grazie sempre per le dritte. Che valore hai usato per i bypass dell'elettrolitico?

Pensi sia il caso di implementare un psu dual mono o ne basta uno?

Da aris69 Dom 8 Nov 2009 - 18:10

Per me va bene cosi' :
PCB cm 5 x 10 cm
i condensatori elettrolitici di alimentazione hanno passo 7,5 mm.
i cond ceramici, nel mio caso, sono montati direttamente sulla pcb dell'alimentazione quindi non servono.

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Lm187611

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Lm187611

Da rattaman Dom 8 Nov 2009 - 18:16

aris69 ha scritto:Per me va bene cosi' :
PCB cm 5 x 10 cm
i condensatori elettrolitici di alimentazione hanno passo 7,5 mm.
i cond ceramici, nel mio caso, sono montati direttamente sulla pcb dell'alimentazione quindi non servono.

non ho capito bene se si userà il chip stereo o no Rolling Eyes

.....

Da aris69 Dom 8 Nov 2009 - 18:20

un solo cip ciop stereo!!!!

Da Vincenzo Dom 8 Nov 2009 - 18:25

Aris, si dovrebbe fare una pcb universale....

Per quanto riguarda lo schema, ci sono altre proposte (soprattutto per ciò che riguarda la res di feedback)?

Da rattaman Dom 8 Nov 2009 - 18:25

aris69 ha scritto:un solo cip ciop stereo!!!!

ok grazie ..e scusate le domane stupide Embarassed

....sono completamente ignorante in materia study

Da Vincenzo Dom 8 Nov 2009 - 18:30

Fabio ha scritto:Nel caso invece sia un montaggio in aria, con alimentazione mono, ci si puo sbizzarrire su dove situarlo ma individuerei sempre un centro stella unico.

Nei valvolari, nella maggior parte dei casi il punto stella più performante è alla massa dei cap di livellamento, dove si collega di solito anche il telaio. Qui si dovrebbero fare delle prove, anche perché l'alimentazione è duale.

Altro parametro ancora da valutare: a che tensioni farlo lavorare?

Da Vincenzo Dom 8 Nov 2009 - 18:32

rattaman ha scritto:
aris69 ha scritto:un solo cip ciop stereo!!!!
ok grazie ..e scusate le domane stupide ....sono completamente ignorante in materia

Un ti scantari! Very Happy

lo scopo principale del 3d è quello di creare un ampli facile da costruire che possa fare da "palestra" per realizzazioni più complesse...

Da aris69 Dom 8 Nov 2009 - 18:34

Vincenzo ha scritto:Aris, si dovrebbe fare una pcb universale....

Per quanto riguarda lo schema, ci sono altre proposte (soprattutto per ciò che riguarda la res di feedback)?

cosa intendi per pcb universale?
Le resistenze sono previste sulla pcb, i valori di feedback metti quelle che vuoi (le devi calcolare)
Ti faccio vedere cosa ho eliminato, per il resto e' pari pari.
Eventualmente l'induttanza si avvolge intorno alla res di uscita, se non ti piace, elimini la res di uscita e ponticelli i reofori.
Il pot non e' previsto sulla pcb, fate finta che l'ho cancellato con la crocetta rossa Smile

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 2 Schema14

Da piero7 Dom 8 Nov 2009 - 18:39

perchè hai levato la resistenza d'ingresso? Shocked

Da rattaman Dom 8 Nov 2009 - 18:43

Vincenzo ha scritto:
rattaman ha scritto:
aris69 ha scritto:un solo cip ciop stereo!!!!
ok grazie ..e scusate le domane stupide ....sono completamente ignorante in materia
Un ti scantari! lo scopo principale del 3d è quello di creare un ampli facile da costruire che possa fare da "palestra" per realizzazioni più complesse...

Parli siculo con me Hehe

....anke io sono mezzo siciliano madre nata della splendida isola di Favignana.......Cmq grazie se fai tutto questo per noi poveri ingnoranti!!! Laughing

mi devo mettere un pò a studiare study
