Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 18:49

aris69 ha scritto:
Le resistenze sono previste sulla pcb, i valori di feedback metti quelle che vuoi (le devi calcolare)

Mi riferivo al mio schema, non alla pcb.

aris69 ha scritto:
Ti faccio vedere cosa ho eliminato, per il resto e' pari pari.

La resistenza di carico dopo il cap di ingresso non va eliminata. Sullo schema avevo messo un pot al suo posto: il cap va prima della res di carico. Se la togli il ciciop autooscilla come è successo purtroppo a Salvo. Le piazzole per l'induttanza e la res d'uscita le lascerei per l'eventuale utilizzo con carichi capacitivi alti (es. cavi di potenza molto lunghi)


Ultima modifica di Vincenzo il Dom 8 Nov 2009 - 18:55 - modificato 1 volta.

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 18:54

ok corretta, manca qualcos'altro?

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Pcb14
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 18:59

aris69 ha scritto:ok corretta, manca qualcos'altro?
Solamente le piazzole per i cap di bypass degli elettrolitici, possibilmente vicinissimi al ciciop. Mi riferivo a questi quando ho scritto "universale". Se non si vogliono utilizzare si lasciano vuote Smile

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 19:02

Vincenzo ha scritto:
aris69 ha scritto:ok corretta, manca qualcos'altro?
Solamente le piazzole per i cap di bypass degli elettrolitici, possibilmente vicinissimi al ciciop. Mi riferivo a questi quando ho scritto "universale". Se non si vogliono utilizzare si lasciano vuote Smile
un paio di reofori ce li posso pure mettere (anzi 4) non dimenticate che dietro va messo il dissipatore, voi siete abituati a mettere salsicciotti al posto di comuni condensatori con passo da 5 mm, quindi state puniti (per chi ha fatto il militare) i salsicciotti ve li saldate nella parte sottostante la pcb direttamente sui reofori dell'integrato. Laughing
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 19:58

Grazie per il contributo, Aris Smile
L'immagine è a dimensioni reali?

Direi che a questo punto possiamo procedere con i prototipi! Dribbling Dribbling
Provo a farne uno in aria. Chi si candida per la versione PCB e per quella su millefori? E' importante che chi si propone faccia delle foto e posti le istruzioni passo-passo.

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da somian929rr Dom 8 Nov 2009 - 20:05

Vincenzo ha scritto:Grazie per il contributo, Aris Smile
L'immagine è a dimensioni reali?

Direi che a questo punto possiamo procedere con i prototipi! Dribbling Dribbling
Provo a farne uno in aria. Chi si candida per la versione PCB e per quella su millefori? E' importante che chi si propone faccia delle foto e posti le istruzioni passo-passo.

ekkime.........on air e pcb per me va bene...la Rf la mettiamo direttamente sui piedini.
Alimentazione a 24V duale come al solito?
somian929rr
somian929rr
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 12.02.09
Numero di messaggi : 1064
Località : CATANIA
Occupazione/Hobby : casalingo-mammo!!!
Impianto : Il mio.

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 20:20

Vincenzo ha scritto:Grazie per il contributo, Aris Smile
L'immagine è a dimensioni reali?

Direi che a questo punto possiamo procedere con i prototipi! Dribbling Dribbling
Provo a farne uno in aria. Chi si candida per la versione PCB e per quella su millefori? E' importante che chi si propone faccia delle foto e posti le istruzioni passo-passo.
L'immagine NON e' in dimensioni 1:1 solo facendo la stampa dal software esce il lato rame. La PCB reale ha dimensioni di cm 5 X 10.
Mi ordino il cip ciop e le pcb da distrelect. In settimana dovrebbe arrivare la roba.
Per quanto riguarda l'alimentazione, nel mio caso sara' di 28 - 0 - 28.
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 20:25

somian929rr ha scritto:Alimentazione a 24V duale come al solito?

Direi tra 22 e 36V. Vuoi provarlo a pile?

Aris puoi postare il file stampabile?
OK, allora io in aria, Aris su PCB e Salvo in aria+ali a pile?
Su millefori c'è un candidato?

ps. Bellissimo il tuo nuovo avatar, Salvuzzu! Oki

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da somian929rr Dom 8 Nov 2009 - 20:32

Vincenzo ha scritto:
somian929rr ha scritto:Alimentazione a 24V duale come al solito?

Direi tra 22 e 36V. Vuoi provarlo a pile?

Aris puoi postare il file stampabile?
OK, allora io in aria, Aris su PCB e Salvo in aria+ali a pile?
Su millefori c'è un candidato?

ps. Bellissimo il tuo nuovo avatar, Salvuzzu! Oki

si ed ho un'altra ideuzza che vorrei prima verificare..........millefori vorrei provare anch'io. Laughing
somian929rr
somian929rr
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 12.02.09
Numero di messaggi : 1064
Località : CATANIA
Occupazione/Hobby : casalingo-mammo!!!
Impianto : Il mio.

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 20:39

somian929rr ha scritto:
Vincenzo ha scritto:
somian929rr ha scritto:Alimentazione a 24V duale come al solito?

Direi tra 22 e 36V. Vuoi provarlo a pile?

Aris puoi postare il file stampabile?
OK, allora io in aria, Aris su PCB e Salvo in aria+ali a pile?
Su millefori c'è un candidato?

ps. Bellissimo il tuo nuovo avatar, Salvuzzu! Oki

si ed ho un'altra ideuzza che vorrei prima verificare..........millefori vorrei provare anch'io. Laughing

Vuoi che lo prendo io il ciciop da RS (così non paghi la spedizione) e poi facciamo cambio con i 3875?

Allora tu potresti fare la versione su pcb e io quella in aria. Che ne dici?

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 20:48

questa e' la mia versione definitiva che andro' a realizzare, non lasciatevi ingannare dalla PCB in bianco e nero c'e', sufficiente spazio tra le piste, solo stampando 1:1 dal software esce un master perfetto pronto da esposizione su bromografo.

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Full10
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 20:56

Il master puoi caricarlo su un server come ha fatto Dreamflyer per il prefet?

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da wasky Dom 8 Nov 2009 - 21:00

Vincenzo ha scritto:Grazie Rob. Sì, ho letto che avete scelto il single supply..
Grazie sempre per le dritte. Che valore hai usato per i bypass dell'elettrolitico?

Pensi sia il caso di implementare un psu dual mono o ne basta uno?

Ma dici quello nello schema o quelli posti nel lavoretto di Claudio sotto la PSU ? quelli sono da 1 uF mentre nel PCB non me lo ricordo il valore ma, se passa ivan è un attimo sapero

io ho usato un trafo unico e due linee separate di alimentazione con un boato di capacità e ponti diodi normali non mur

Se vi servono i ciciop e non li volete pagare ma, avete una email commerciale quindi non legata a gmail o tiscali o altro potete fare l'account sul sito nationals e farveli mandare gratis in sample e non solo i 1876

Laughing

_________________
"Sentire non è altro che una facoltà permessa da uno dei nostri cinque sensi ma ascoltare è un'arte."   Frank Tyger
wasky
wasky
Moderatore di sezione
Moderatore di sezione

Data d'iscrizione : 03.07.09
Numero di messaggi : 9229
Località : Roma
Provincia : Come il fiore del ciliegio è il migliore tra i fiori, così, il guerriero è il migliore tra gli uomini
Occupazione/Hobby : Fancazzista Serio
Impianto : Amplifon

http://www.kitaudiopro.com

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 21:08

Per Vincenzo, posso ingrandire l'immagine a piecimento, andra' poi ridotta con un programma di fotoritocco, se lo facevo con eagle esportavo direttamente in PDF con l'immagine 1:1 porca pupazza non c'ho pensato.
Per wasky purtroppo non ho una mail commerciale.
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 21:10

wasky ha scritto:
Se vi servono i ciciop e non li volete pagare ma, avete una email commerciale quindi non legata a gmail o tiscali o altro potete fare l'account sul sito nationals e farveli mandare gratis in sample e non solo i 1876
Magari... Sad Manco più un lavoro ho, altro che mail aziendale...

Grazie Rob. Mi riferivo a quelli on board. Ma penso che 0,1u basti..
Per il psu della versione in aria pensavo proprio a due ponti e due linee separate con un solo trasformatore.

Secondo te a che tensione duale è meglio farlo lavorare?

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da piero7 Dom 8 Nov 2009 - 21:25

Vincenzo ha scritto:
wasky ha scritto:
Se vi servono i ciciop e non li volete pagare ma, avete una email commerciale quindi non legata a gmail o tiscali o altro potete fare l'account sul sito nationals e farveli mandare gratis in sample e non solo i 1876
Magari... Sad Manco più un lavoro ho, altro che mail aziendale...

Grazie Rob. Mi riferivo a quelli on board. Ma penso che 0,1u basti..
Per il psu della versione in aria pensavo proprio a due ponti e due linee separate con un solo trasformatore.

Secondo te a che tensione duale è meglio farlo lavorare?

vincè te li pijo io se vuoi
piero7
piero7
Membro classe oro
Membro classe oro

Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da somian929rr Dom 8 Nov 2009 - 21:27

Vincenzo ha scritto:
somian929rr ha scritto:
Vincenzo ha scritto:
somian929rr ha scritto:Alimentazione a 24V duale come al solito?

Direi tra 22 e 36V. Vuoi provarlo a pile?

Aris puoi postare il file stampabile?
OK, allora io in aria, Aris su PCB e Salvo in aria+ali a pile?
Su millefori c'è un candidato?

ps. Bellissimo il tuo nuovo avatar, Salvuzzu! Oki

si ed ho un'altra ideuzza che vorrei prima verificare..........millefori vorrei provare anch'io. Laughing

Vuoi che lo prendo io il ciciop da RS (così non paghi la spedizione) e poi facciamo cambio con i 3875?

Allora tu potresti fare la versione su pcb e io quella in aria. Che ne dici?

me ne prenderesti due?
millefori io allora?
Oki
somian929rr
somian929rr
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 12.02.09
Numero di messaggi : 1064
Località : CATANIA
Occupazione/Hobby : casalingo-mammo!!!
Impianto : Il mio.

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 21:34

io devo attendere, Distrelec non ne ha disponibili.....

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Dis10
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 21:54

piero7 ha scritto:[
vincè te li pijo io se vuoi
Magari... Dribbling
Grazie Pero!!!

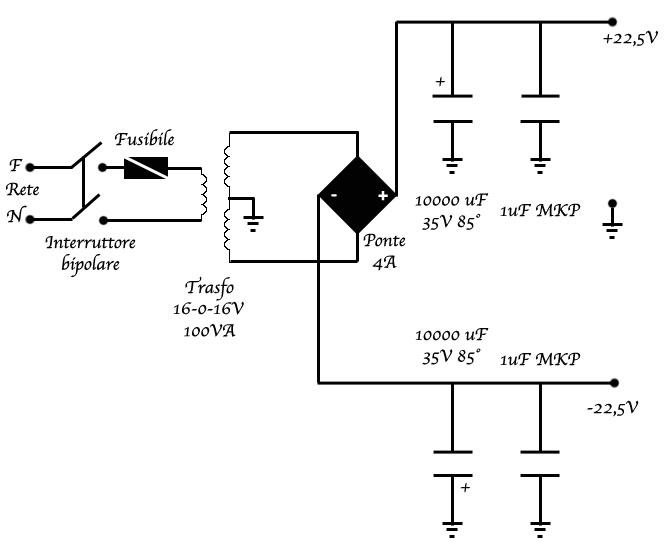

Ecco la prima bozza del psu. Per la versione quasi-dual mono in aria basta raddoppiare lo schema dal ponte in poi. Controllate se ho fatto cavolate perché sono stanco morto.. Embarassed

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Psu110

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 21:58

aris69 ha scritto:io devo attendere, Distrelec non ne ha disponibili.....

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Dis10

"Circuito audio-video"! Laughing

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 22:25

pensa se lo chiamavano circuito cip ciop Suicide
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da rattaman Dom 8 Nov 2009 - 22:31

ma se uno vuole usare batterie deve metterne 2 di 12v in serie???
rattaman
rattaman
Falegname HiFi specializzato
Falegname HiFi specializzato

Data d'iscrizione : 27.08.08
Numero di messaggi : 5210
Località : San Sebastiano Al Vesuvio
Provincia : NA
Occupazione/Hobby : Falegname
Impianto : [spoiler] Lettore CD : Marantz CD 6006.
Amplificatore: Marantz PM 6006.
Giradischi : Rega P1
Diffusori: Klipsch F1.




Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da aris69 Dom 8 Nov 2009 - 22:35

rattaman ha scritto:ma se uno vuole usare batterie deve metterne 2 di 12v in serie???
4 batterie in serie, il positivo e' il positivo dell'cip ciop, il negativo e' il negativo del cip ciop, a meta' serie delle batterie e' la massa Smile
aris69
aris69
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 22:36

rattaman ha scritto:ma se uno vuole usare batterie deve metterne 2 di 12v in serie???
No, ne occorrono quattro. Due in serie per i +26 e altre due per i -24 (massa in comune). Suona sicuramente meglio ma è un po' rischioso: meglio mettere una protezione in uscita... Se malauguratamente uno dei due rami di alimentazione si guastasse isuii morsetti d'uscita ti ritroveresti una dc bella tosta Orrified

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Vincenzo Dom 8 Nov 2009 - 22:37

aris69 ha scritto:pensa se lo chiamavano circuito cip ciop Suicide
A momenti scriveranno "circuito Home Theater"! Shocked

Vincenzo
Membro classe argento
Membro classe argento

Data d'iscrizione : 04.04.09
Numero di messaggi : 3644
Località :
Impianto :

Torna in alto Andare in basso

Progetto LM1876 del Forum - SVILUPPO E DOMANDE - Pagina 3 Empty Re: Progetto LM1876 del Forum - SVILUPPO E DOMANDE

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 3 di 24 Precedente  1, 2, 3, 4 ... 13 ... 24  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
