Consigli su giradischi

Ciao a tutti,
apro questa discussione per avere consigli sul mio giradischi, poiché le informazioni e le nozioni che ho “accumulato” in questi anni sono piuttosto limitate.
Dunque, introduco dicendo che circa 3 anni fa (dopo aver iniziato 6 anni fa ad ascoltare la musica su vinile con un pro-ject debut III) ho acquistato un Thorens TD 145, mantenuto in ottimo stato e prendendolo nonostante mio padre mi abbia avvisato che un giradischi del genere avrei sempre dovuto trattarlo come un “bambino”, dandogli le dovute attenzioni.
Ovviamente, comprandolo, mi si è aperto un mondo davanti e che, sfortunatamente, conosco ancora poco, tale per cui ho bisogno di guide sicuramente più esperte e con più esperienza di me.
Scrivo perché, purtroppo, mi sono dovuto rivolgere ad un “tecnico” che mi è stato presentato come un esperto del settore hi-fi avendo riscontrato un problema con l’ascolto (sostanzialmente gli ho portato tutto l’impianto, poiché sporadicamente una cassa rimaneva in silenzio, problema dato da un tasto dell’amplificatore che si “incantava”, ma questa è un’altra storia).
Sta di fatto che il tecnico in questione, nonostante fossimo rimasti che lui avrebbe provato l’impianto e nel caso avesse dovuto sostituire qualcosa mi avrebbe chiamato telefonicamente, ha avuto la brillante idea di cambiare cavi RCA e di alimentazione del giradischi. Mentre dell’alimentazione non mi interessa granché, il cavo rca invece risulta essere di scarsissima qualità rispetto al precedente (che purtroppo presentava uno dei due connettori centrali storto). Oltretutto, il cavo vecchio non è stato dissaldato per poi saldare il nuovo, ma ha unito il nuovo con una parte tagliata del vecchio, la quale rimane connessa al giradischi. Vi allego il link della foto per vedere voi stessi imgur.com/a/IW4LE
Ovviamente, per quanto io sia giovane, alla vista di questa sostituzione, mi si è fermato il cuore.
Chiedo consiglio a voi, come dovrei procedere adesso? Sostituisco il cavo rca dissaldando e saldano successivamente uno nuovo?
Grazie a chiunque mi voglia dare un consiglio

Sostituzione immediata del cavo con uno più idoneo.
Garosi nei suoi restauri sui Thorens (sarebbe più corretto dire che li rimette a nuovo) mette dei connettori RCA femmina sui nuovi telai in legno massiccio.
...ma puoi mettere solo il cavo saldandolo direttamente.
Aspetta il consiglio di qualche altro forumer,  io non sono esperto di analogico,il mio Denon ha quasi 40 anni  e non l'ho quasi mai toccato

giucam61 ha scritto:
Sostituzione immediata del cavo con uno più idoneo.
Garosi nei suoi restauri sui Thorens (sarebbe più corretto dire che li rimette a nuovo) mette dei connettori RCA femmina sui nuovi telai in legno massiccio.
...ma puoi mettere solo il cavo saldandolo direttamente.
Aspetta il consiglio di qualche altro forumer,  io non sono esperto di analogico,il mio Denon ha quasi 40 anni  e non l'ho quasi mai toccato

Ciao!
Intanto grazie per la risposta.
Dalle facce che hai "inserito", capisco che il mio arresto cardiaco è motivato ahahaha
Si, procederò a questo punto con la sostituzione del cavo risaldando il tutto.
Ma ovviamente altri consigli di altri forumer, anche semplicemente su quali cavi, con un prezzo non esagerato, sarebbe opportuno mettere sono ben accetti e aiuterebbero un 21enne a raccapezzarsi in questa situazione

rvaia96 ha scritto:Grazie a chiunque mi voglia dare un consiglio.

il TD145 è un buon giradischi e potrai tenerlo per sempre

se vuoi ti aiuto io, passo dopo passo,
perché non sono poche le cose che dovrai fare,
ma devi essere preciso e ubbidire, e non dar retta a ciò che leggi in rete
su ciò che si deve fare e non fare ai giradischi "per farli suonar bene"!


Devi procurarti ...

un tester, anche da pochi euro,
serve per una sola misura e nemmeno precisa, ma è indispensabile:


un saldatore,
questo dovrebbe essere di buona marca, e non da pochi euro:


una pompetta aspirante da pochi euro:


un rocchetto di stagno da un millimetro per elettronica,
di buona marca:


quando rigiri il giradischi per lavorarci sotto
non appoggiarlo mai, mai!, sul braccio,
usa 4 libri o due scatole di zucchero o due legni o quel che ti pare
(se i libri sono di un certo peso, e li hai già letti, è meglio!):

ovviamente dopo aver tolto coperchio, piatto, rotore centrale e cinghia.

Procurati un tavolo dove puoi tenerlo smontato e tranquillo per diversi giorni.

Per prima cosa svita e apri la scatolina di plastica:

occorre vedere se il percorso di massa è separato o unito alle schermature
dei cavetti, come sembra e come lo era nel modello MKI.
Fai alcune foto dove siano comprensibili le saldature attuali.

Ancora non comprare nessun cavo e nessun connettore.

Bentornato valter,si sentiva la mancanza della tua competenza e della tua ironia.

valterneri ha scritto:

rvaia96 ha scritto:Grazie a chiunque mi voglia dare un consiglio.

il TD145 è un buon giradischi e potrai tenerlo per sempre

se vuoi ti aiuto io, passo dopo passo,
perché non sono poche le cose che dovrai fare,
ma devi essere preciso e ubbidire, e non dar retta a ciò che leggi in rete
su ciò che si deve fare e non fare ai giradischi "per farli suonar bene"!


[/u]

Ciao!
Innanzitutto, grazie per la pazienza, la bontà e la disponibilità che mi stai dimostrando con questo messaggio

Inizio dicendoti che posso procurarmi tutto tranne che la pompetta aspirante, quella sono costretto a comprarla.

Ho aperto la "scatolina" e queste sono le foto che sono riuscito a fare (non posso riportarvi i link, quindi aggiungete https:// ) imgur.com/a/0SLCE

io lascerei tutto come' il cavo originale faceva cagare di suo non preoccuparti !
se poi vuoi fare un upgrade hiend metti un Supra IFF forse si chiama cosi

rvaia96 ha scritto:... Ho aperto la "scatolina" e ...

Le saldature sul tuo Thorens sono originali e sono fatte benissimo:


saprai farle ugualmente bene?

In quegli anni la Thorens si avviava ad avere 800 dipendenti,
probabilmente 700 operai e operaie e 100 tra ingegneri, disegnatori e burocrati,
forse le operaie provenivano dal mondo dell'agricoltura e poi in fabbrica,
ed erano loro a saldare.
Ora in rete sono tutti geni ingegneri dotati di super-udito
e ti mostro come un DIY di questo forum ha saldato ad un Thorens
di triplo valore del tuo
il "miglior filo del mondo" col "miglior stagno del mondo"
i "migliori connettori del mondo"  ....
scrivendo poi che il giradischi suonava "nettissimamente meglio"
come se gli 800 operai e ingegneri della Thorens fossero degli scemi incapaci:



Una saldatura ben fatta, come quella della tua foto,
non fa suonare meglio un giradischi,
ma ne rispetta il valore e rispecchia la tua persona, allenati quindi!
Comunque, prima di saldare, ti dirò io come devi fare.


Il tuo giradischi fa confluire 10 contatti su 4 saldature,
questo è il vecchio modo di fare quando in Europa i collegamenti dello stereo
si facevano tramite i connettori DIN,
ma poi le cose sono cambiate e la Thorens stessa ha consigliato la modifica
a 11 contatti su 5 saldature, e nei bracci più evoluti 12 su 5.

E' una modifica semplice che dovrai fare.

Un altro modo per tenere sospesa e sottosopra la meccanica di un giradischi
è quello di una scatola da scarpe senza coperchio da usarsi come piedistallo:





Questa sera ti scriverò come scegliere il filo,
occorre una piccola spiegazione e due fotografie
per chiarire che è controproducente usare "il miglior filo del mondo".


PS:
se qualcuno pensa, guardando la foto della scatola,
che io mi compri le scarpe di Prada ...
queste sono le mie attuali scarpe ... 14 euro!
tutte rovinate perché mi ci sono inzuppato nel mare tutto vestito!

Saranno della moglie...

valterneri ha scritto:... occorre una piccola spiegazione e due fotografie
per chiarire che è controproducente usare "il miglior filo del mondo" ...

questo è mio, è un TD147, costruito nell'84, differente in alcune cose,
ma la struttura di base è identica a quella del tuo TD145.

Questi Thorens hanno due lamiere,
la prima sostiene motore e comandi, ed è solidamente avvitata alla cornice in legno,
la seconda è sospesa su 3 molle e porta braccio, rotore, piatto e tappetino,
queste 3 molle isolano questi componenti "dal mondo esterno".
Il filo audio è saldato alla piattaforma sospesa e ancorato, prima di uscire,
a quella statica,
quindi colla sua presenza riduce l'isolamento tra braccio e struttura esterna.
Occorre quindi che il filo sia o morbidissimo, o sottile.
Un altro problema è che questo filo deve fare due curve ad angolo in poco spazio
e stare comodo nel canaletto quadrato accanto alla plastica:



deve quindi essere sottile come quello di fabbrica.

La sua capacità parassita è irrilevante, o meglio ... utile,
perché la puntina la sfrutta per avere il suo giusto carico capacitivo.


Ti consiglio di trovare un normale cavetto pin-jack stereo
già assemblato come questo:



buono, bellino, fighissimo ok ok .... ma soprattutto morbido e sottile!
da una parte i pin jack li tieni, dall'altra li tagli e saldi il filo al giradischi.


Sempre del mio TD147 queste sono le foto delle saldature:



!

Come vedi l'operaia che ha saldato il mio
era appena meno brava di quella che ha saldato il tuo!
Vedrai anche che il mio ha 6 sottilissimi fili in arrivo:
azzurro bianco marrone marrone rosso verde,
e 5 fili in uscita: giallo + schermo, rosso + schermo e uno nero nel mezzo.
E' questo nero che nel tuo manca, occorre inserirlo separando la saldatura del filo verde
dal tuo filo marrone.

Quando avrai trovato il filo pin-jack da mettere ne riparliamo.

Nel frattempo però, se vuoi, potresti fare una revisione alla gommapiuma
che sta imprigionata dentro le molle coniche,
ai suoi tempi ne mettevano poca e coi decenni tende a decomporsi:



Questa gommapiuma è ben più importante del filo.

valterneri ha scritto:
Quando avrai trovato il filo pin-jack da mettere ne riparliamo.
[/u]

Ciao!
Ho comprato questo cavo proprio oggi, ma non so se vada bene (inserire sempre http:// prima) imgur.com/a/W3pgy Speravo in qualcosa un po' più di qualità.
In questi giorni cercherò altro, a meno che tu non mi dica che vada bene.

Ancora grazie per la pazienza e per l'aiuto

il difetto del tuo cavetto è che ha poco rame,
quindi una schermatura un po' latente e poca resistenza meccanica:


se non ne troverai uno migliore (sottile, morbido, ma con più rame)
questo che hai trovato andrà benissimo.
Ma prima di saldarlo aspetta che ti dica come devi fare.

Io ti ho consigliato un cavetto preassemblato, ovvero coi pin già montati in fabbrica,
perché così avrai 4 saldature in meno e meno errori da fare,
non dovrai neppure scegliere tra i 1000 connettori in vendita che sono
uno più brutto dell'altro e nessuno senza difetti,
e i peggiori, per motivi meccanici, sono proprio quelli costosi,
se invece vuoi saldarteli da solo, il miglior cavetto da comprare è l'RG174 o RG179,
sono cavetti per radiofrequenza (radioamatori) professionali e economicissimi,
li trovi in qualunque negozio o riparatore di elettronica.
(la loro impedenza di 50 o 75 ohm è ininfluente in campo audio)
E' un po' rigido, e in questa foto lo sembra in modo preoccupante,
ma ha un diametro di soli 2,6 - 2,8 mm, tanto rigido quindi non sarà,
vedi la schermatura come è ben realizzata? E quanto rame ha?

Attenzione:
se tra giradischi e amplificatore ti basteranno 100 o 120 centimetri di cavo
è preferibile l'RG174,
se dovrai percorrere 150 o 180 centimetri, tra i due è obbligatorio l'RG179.

Ma io continuo a consigliarti un filo con già i pin-jack,
simile, seppur migliore, di quello che hai trovato.

Dovrai procurarti anche un sottile filo unipolare nero
per realizzare il collegamento tra struttura metallica del giradischi ...
(parte fissa del braccio, parte mobile, telaio e controtelaio)
e morsetto GND del tuo Marantz,
questo è il filo mancante che devi obbligatoriamente fare
perché l'amplificatore lo richiede.
Un esempio di questo filo è il Tasker C130.


Ma ....
dopo 40 anni un po' di manutenzione straordinaria occorrerebbe:
la gommapiuma dentro le molle ...

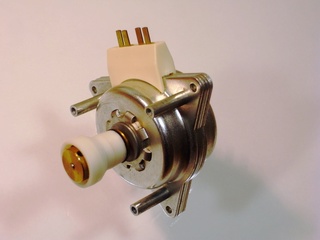

e la lubrificazione del motore ...



PS:
mi dispiace ... sei caduto male!
Di me dicono che io per descrivere una goccia racconto il mare!

valterneri ha scritto:il difetto del tuo cavetto è che ha poco rame,
quindi una schermatura un po' latente e poca resistenza meccanica:

Dovrai procurarti anche un sottile filo unipolare nero
per realizzare il collegamento tra struttura metallica del giradischi ...
(parte fissa del braccio, parte mobile, telaio e controtelaio)
e morsetto GND del tuo Marantz,
[/b]

Procederò con ordine
Ritornando un attimo al cavo, continuerò la mia ricerca per un filo un pizzichino meglio rispetto a quello che posseggo già.

Rifacendo le saldature e aggiungendo il filo unipolare nero, mi diminuirà/scomparirà un rumore di fondo (mi sembra quello tipico di massa, se tocco lo shell o la zona intorno alla testina si sentono anche delle scariche) simile ad uno "zzzz" udibile anche a basso volume? Perché non riesco a capacitarmi di come questo rumore sia presente nonostante il filo della massa tipico di questo thorens (il filo grigio interno tra due viti del controtelaio) sia al suo posto dove dovrebbe fare il suo dovere.

Continuando con questo argomento, una volta ho provato ad aggiungere un cavo tra una vite del controtelaio e il morsetto dell'ampli, con il risultato che il rumore aumentava di molto.
Che ne pensi? E' dovuto all'assenza del cavo?


Ovviamente, per capire se era un "normale" (ma non mi è mai sembrato tale) rumore dell'entrata phono dell'ampli, ho collegato un altro giradischi (project debut III), il quale possiede il cavetto di massa, al mio amplificatore... Il risultato è che quel rumore è assente, portandomi a pensare che sia un problema di massa del thorens

No, questo non va!
Hai 21 anni, sono le 3 di notte, e vedo ora che sei in linea! Dormi!
Che se studi all'università non devi essere uno zombi
e se invece lavori non devi essere uno zombi!
Il lavoro è ammirevole solo se è ricco di precisione,
lo studio è utile solo se non perdi tempo, tutto incompatibile con la notte rubata al sonno.

Ti rispondo domani ...
io sono uno zombi di natura
e in questo momento sono nel mio studio, da solo,
davanti alle mie cose elettroniche di lavoro che aspettano pazienti
le mie inesistenze.

valterneri ha scritto:No, questo non va!
Hai 21 anni, sono le 3 di notte, e vedo ora che sei in linea! Dormi!
Che se studi all'università non devi essere uno zombi
e se invece lavori non devi essere uno zombi!
Il lavoro è ammirevole solo se è ricco di precisione,
lo studio è utile solo se non perdi tempo, tutto incompatibile con la notte rubata al sonno.

Ti rispondo domani ...
io sono uno zombi di natura
e in questo momento sono nel mio studio, da solo,
davanti alle mie cose elettroniche di lavoro che aspettano pazienti
le mie inesistenze.

Ciao Valter!
Buonanotte, aspetto la tua risposta
PS Non ti preoccupare, sono in vacanza, riattacco la prossima settimana! ahaha

dato che la cifra non e' esagerata ed il phono e' un cavo molto importante con questo svolti proprio la qualita' e' notevole e la trasparenza pure un sordo la  sente ...cosi dai un po di brio all'impiantino


in alternativa se vuoi fare un lavoro migliore con il cardas 4xcon schermatura ricabli tutto il braccio e fai una sola mandata senza interruzione ,cioe' testina>rca diretto
ps
il supra e' semi bilanciato ne servono due metri
cardas ovviamete nel braccio la schermatura si taglia via

Non prendi più i Van Den Hul D502 ?

dinamanu ha scritto:dato che la cifra non e' esagerata ed il phono e' un cavo molto importante con questo svolti proprio la qualita' e' notevole e la trasparenza pure un sordo la  sente ...cosi dai un po di brio all'impiantino


in alternativa se vuoi fare un lavoro migliore con il cardas 4xcon schermatura ricabli tutto il braccio e fai una sola mandata senza interruzione ,cioe' testina>rca diretto
ps
il supra e' semi bilanciato ne servono due metri
cardas ovviamete nel braccio la schermatura si taglia via

Questo come andrebbe collegato collegato algi spinotti? Per il phono non esiste pure di solito la presa a terra?

dipende dal TT e dall'ampli se hanno il morsetto , tiri un filo
come l'altro hai solo la calza che funziona da seconda massa/negativo ,nel caso del phono hai diverse opzioni entrambi i lati ,uno solo  ,al morsetto
come hai notato un conto e' il negativo cioe' il ritorno del segnale comunemente chiamato massa ,erroneamente, ed un conto la presa di terra schermatura , nel collegamento bilanciato xlr difatti son separati

ps
come ti ha fatto notare Valter nel caso del semibilanciato hai minore capacita parassita ,quindi in base alla testina devi vedere se sei nel range di caricameto , che poi magari ti suona meglio  al limite aggiungi pF
comunque se cerchi trasparenza quel cavo funzia proprio
