autocostruire pre e phono MW con le 6922 (e88cc)
Il morbo dell'autocostruttore è duro a morire.. ed ecco che mi ritrovo, neanche io so come, imbarcato in un nuovo progetto nonostante ultimamente il tempo a mia disposizione sia sempre meno.. ore rubate al sonno
Come da titolo il preamplificatore con le 6922, (e88cc) un doppio triodo che è facile far suonare bene
Il pre avrà sia uno stadio di linea che uno stadio phono (MM). L'alimentatore sarà a tubi (5U3) con doppio filtro induttivo, e filtraggio misto polipropilene elettrolitici. Non ho voluto lasciare esclusivamente i polipropilene perchè penso che un filtraggio misto, se si usano elettrolitici di qualità, porti più vantaggi dell'uso esclusivo dei polipropilene (come ho avuto modo di sperimentare col triodino) questo sistema viene tra l'altro adottato da case costruttrici di indubbia competenza.
Lo schema è quello elaborato da Giorgio Pozzoli (collaboratore tnt audio) phono si riferisce alla versione MW1, mentre lo stadio linea alla versione MW2, mentre la parte di alimentazione sarà solo parzialmente modificata.
Ho già preso praticamente tutti i componenti (alcuni però devono ancora arrivare ) e sono riuscito a non sforare il budget che mi ero prefissato (400 euro) al momento ho speso 370euro (calcolando 30 euro di una punta per fresa da metallo).
Di sicuro non è poco ma come afferma Pozzoli: "pre molto buono, non molto complesso ne' costoso, ma potenzialmente allo stesso livello o possibilmente su un livello superiore rispetto a qualsiasi kit di mia conoscenza, almeno a livello progettuale"

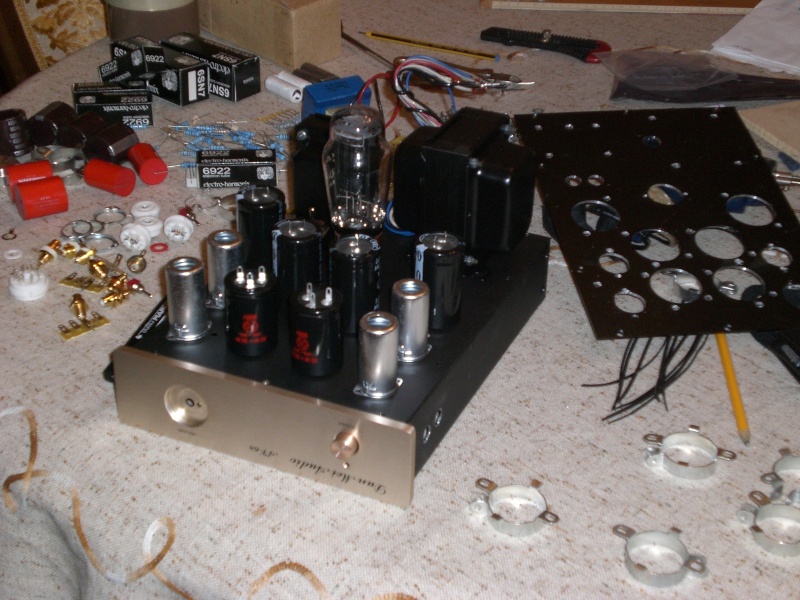

Studio della disposizione dei coponenti:
[img][/img]
Si può notare anche la lavorazione del Top (in Ergal) eseguito con la fresa a mano libera.
[img][/img]
Per eseguire dei fori perfettamente circolari o costruito una dimo in legno (con la sega a tazza), la dimo e stat fissata con delle pinze a vite al top di Ergal e poi e stata usata una punta da fresa che avesse sulla punta un cusinetto a sfera (in modo che seguisse i contorni della dimo), il risultato di questa mia pensata malata e stato sopra le mie aspetattive! Sconsiglio questa tecnica ai meno esperti difatti può essere molto pericolosa quando si fora,(naturalmente bisogna usare una punta senza cuscietto in prima battuta) difatti se diminuisce la velocità di rotazione della fresa per qualche motivo in fase di discesa (anche mancaza della luce) i denti della fresa innesterebbero una forte vibrazione con conseguenze imprevedibili (se la lastra che si sta forando non è ben fissata in questo caso potrebbe iniziare a roteare e la punta spaccarsi..
[img][/img]
prove per la disposizione dei componenti all'interno..
[img][/img]
Il due cavi (di recupero) che saranno usati per i cablaggi interni Proel a bassissima capacità (cavo di derivazione "chitarristica" , ed un anonimo ma discreto cavo ofc isolato in teflon e silicone.
[img][/img]
Ecco i condensatori (sul primo ramo per non caricare accessivamente la raddrizzatrice verranno messi 2 polipropilene audiophiler da 10uf (tot 20uf)
[img][/img]
mentre dopo le induttanze seguiranno gli HEC ottimi condensatori a basso ESR che si possono trovare da novarria ad un prezzo tutto sommato basso, e poi i mitici JJ duali (ultimo filtraggio dell'anodica).
[img][/img]
verranno usati anche dei Nippon Chemicon come ultimo filtraggio dell'anodica sullo stadio linea.
Come da titolo il preamplificatore con le 6922, (e88cc) un doppio triodo che è facile far suonare bene
Il pre avrà sia uno stadio di linea che uno stadio phono (MM). L'alimentatore sarà a tubi (5U3) con doppio filtro induttivo, e filtraggio misto polipropilene elettrolitici. Non ho voluto lasciare esclusivamente i polipropilene perchè penso che un filtraggio misto, se si usano elettrolitici di qualità, porti più vantaggi dell'uso esclusivo dei polipropilene (come ho avuto modo di sperimentare col triodino) questo sistema viene tra l'altro adottato da case costruttrici di indubbia competenza.
Lo schema è quello elaborato da Giorgio Pozzoli (collaboratore tnt audio) phono si riferisce alla versione MW1, mentre lo stadio linea alla versione MW2, mentre la parte di alimentazione sarà solo parzialmente modificata.
Ho già preso praticamente tutti i componenti (alcuni però devono ancora arrivare ) e sono riuscito a non sforare il budget che mi ero prefissato (400 euro) al momento ho speso 370euro (calcolando 30 euro di una punta per fresa da metallo).
Di sicuro non è poco ma come afferma Pozzoli: "pre molto buono, non molto complesso ne' costoso, ma potenzialmente allo stesso livello o possibilmente su un livello superiore rispetto a qualsiasi kit di mia conoscenza, almeno a livello progettuale"
Studio della disposizione dei coponenti:
[img][/img]
Si può notare anche la lavorazione del Top (in Ergal) eseguito con la fresa a mano libera.
[img][/img]
Per eseguire dei fori perfettamente circolari o costruito una dimo in legno (con la sega a tazza), la dimo e stat fissata con delle pinze a vite al top di Ergal e poi e stata usata una punta da fresa che avesse sulla punta un cusinetto a sfera (in modo che seguisse i contorni della dimo), il risultato di questa mia pensata malata e stato sopra le mie aspetattive! Sconsiglio questa tecnica ai meno esperti difatti può essere molto pericolosa quando si fora,(naturalmente bisogna usare una punta senza cuscietto in prima battuta) difatti se diminuisce la velocità di rotazione della fresa per qualche motivo in fase di discesa (anche mancaza della luce) i denti della fresa innesterebbero una forte vibrazione con conseguenze imprevedibili (se la lastra che si sta forando non è ben fissata in questo caso potrebbe iniziare a roteare e la punta spaccarsi..
[img][/img]
prove per la disposizione dei componenti all'interno..
[img][/img]
Il due cavi (di recupero) che saranno usati per i cablaggi interni Proel a bassissima capacità (cavo di derivazione "chitarristica" , ed un anonimo ma discreto cavo ofc isolato in teflon e silicone.
[img][/img]
Ecco i condensatori (sul primo ramo per non caricare accessivamente la raddrizzatrice verranno messi 2 polipropilene audiophiler da 10uf (tot 20uf)
[img][/img]
mentre dopo le induttanze seguiranno gli HEC ottimi condensatori a basso ESR che si possono trovare da novarria ad un prezzo tutto sommato basso, e poi i mitici JJ duali (ultimo filtraggio dell'anodica).
[img][/img]
verranno usati anche dei Nippon Chemicon come ultimo filtraggio dell'anodica sullo stadio linea.
Ultima modifica di shantim il Lun 25 Gen 2010 - 5:56 - modificato 2 volte.
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: autocostruire pre e phono MW con le 6922 (e88cc)
Aggiungo gli schemi (quello dell'alimentazione sarà differente dal progetto originale di TNT)
Come raddrizzatrice non sarà difatti utilizzata la gz34 ma come prima accennato la 5U3 (equivalente 5U4g-gb).
Alimentazione
Stadio phono
stadio linea
appena posso nuovi aggiornamenti!
mi devono ancora arrivare un bel po' di carta e oilo e un attenuatore a scatti.. e le ultime resistenze.
Come raddrizzatrice non sarà difatti utilizzata la gz34 ma come prima accennato la 5U3 (equivalente 5U4g-gb).
Alimentazione
Stadio phono
stadio linea
appena posso nuovi aggiornamenti!
mi devono ancora arrivare un bel po' di carta e oilo e un attenuatore a scatti.. e le ultime resistenze.
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: autocostruire pre e phono MW con le 6922 (e88cc)
Mitico, in bocca al lupo per il nuovo progetto!!
però sti potenziometri in uscita...
evabè, non sarò di certo io a dire al progettistia di questo pre che non vanno bene dove sono
proprio ieri sera stavo leggendo CHF, il Prelude con all'interno il pre-linea Gomes (anche lui e88cc se non erro, 4 triodi per canale),
mi friggevano un poco le mani ecco
però sti potenziometri in uscita...
evabè, non sarò di certo io a dire al progettistia di questo pre che non vanno bene dove sono
proprio ieri sera stavo leggendo CHF, il Prelude con all'interno il pre-linea Gomes (anche lui e88cc se non erro, 4 triodi per canale),
mi friggevano un poco le mani ecco
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: autocostruire pre e phono MW con le 6922 (e88cc)
crepi!madqwerty ha scritto:Mitico, in bocca al lupo per il nuovo progetto!!
però sti potenziometri in uscita...
già anche a me un po lasciano perplesso.. però c'è il vantaggio che in quella posizione più e basso il valore (uso dei 10khom) più si abbassa l'impedenza in uscita..
letto! gran bel progetto.. anzi progettone! non avevo ancora preso i componenti qundo ho letto l'articolo, quindi anch'io stavo rosolando per bene ma avrei dovuto farmi le pcb, (non ho voglia di fare tutta quesl casino con cloruro ferrico, ferro da stiro e dremel so pigro!) il circuito è complesso e il montaggio in aria è praticamente impossibile.. peccato,evabè, non sarò di certo io a dire al progettistia di questo pre che non vanno bene dove sono
proprio ieri sera stavo leggendo CHF, il Prelude con all'interno il pre-linea Gomes (anche lui e88cc se non erro, 4 triodi per canale),
mi friggevano un poco le mani ecco
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: autocostruire pre e phono MW con le 6922 (e88cc)
a shantim! non ti dai un attimo di tregua nè??
la robbbba l'hai presa dallo spacciatore Novarria vero ?
Tienti pronto, tra un pò dovrei mettermi a lavorare sui TU (se mi va bene l'ultimo esame vado a Milano a prendere i nuclei a C) e quindi poi sarebbero da testare (magari ci si può mettere d'accordo per provarli insieme così mi fai sentire il tuo ampli con le 300b e questo pre)
la robbbba l'hai presa dallo spacciatore Novarria vero ?
Tienti pronto, tra un pò dovrei mettermi a lavorare sui TU (se mi va bene l'ultimo esame vado a Milano a prendere i nuclei a C) e quindi poi sarebbero da testare (magari ci si può mettere d'accordo per provarli insieme così mi fai sentire il tuo ampli con le 300b e questo pre)
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: autocostruire pre e phono MW con le 6922 (e88cc)
ma che bei fori!!
ci dici dove hai preso la fresa e quanto l'hai pagata esattamente?
grazie!
d.
ci dici dove hai preso la fresa e quanto l'hai pagata esattamente?
grazie!
d.
diechirico- Membro classe argento
- Data d'iscrizione : 24.09.08
Numero di messaggi : 4745
Località : Guidonia - Roma
Provincia : dipende dai giorni
Occupazione/Hobby : Spettroscopista (diciamo così...)
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof
Re: autocostruire pre e phono MW con le 6922 (e88cc)
marcoacqui ha scritto:a shantim! non ti dai un attimo di tregua nè??
la robbbba l'hai presa dallo spacciatore Novarria vero ?
Tienti pronto, tra un pò dovrei mettermi a lavorare sui TU (se mi va bene l'ultimo esame vado a Milano a prendere i nuclei a C) e quindi poi sarebbero da testare (magari ci si può mettere d'accordo per provarli insieme così mi fai sentire il tuo ampli con le 300b e questo pre)
si si è robba bona..
Quasi tutto e di Novarria! eccetto raddrizzatrice, induttanza, potenziometro e i carta e oilo (che mi devono ancora arrivare) che ho preso sul web..
Volentieri per l'incontro. Vedrai che i TU suoneranno alla grande. sono proprio curioso!
in bocca al lupo per l'esame!
ma che bei fori!!
ci dici dove hai preso la fresa e quanto l'hai pagata esattamente?
grazie!
d.
la fresa l'ho presa dal ferramenta del mio paese a 28-29 euro, quindi si dovrebbero trovare presso i centri fai da te, non ho la macchina foto a portata di mano ma è molto simile a questa..
E' data come fresa per legni duri ma va benissimo anche su ergal ed alluminio a patto di stare sopra i 20000giri.
anche se molto simile non va confusa con i set economici di frese che a mala pena se la cavano col legno
Per eseguire un cerchio perfetto devi prima costruirti una dimo (ovvero prendi un pezzo di legno identico a quello di alluminio e fai tutti i buchi con la sega a tazza,
poi devi fissare in qualche modo il top di alluminio sulla dimo, a questo punto devi fare un foro (anche irregolare) con un normale trapano con punta da metalli (o una fresa a punta) nel foro andrai a mettere poi la fresa (il cuscinetto sulla testa deve essere alla setssa altezza della dimo!) E' importante che il foro sia abbastanza grande da far partire la fresa senza toccare i bordi, che tocchera i bordi prima di aver preso velocità è probabile che si spacchi tutto! ed è anche molto pericoloso, stesso discorso per quando si finisce di lavorare, quando si toglie corrente alla fresatrice non deve toccare il pezzo di alluminio!
se non sono stato chiaro dimmelo, è un po' un casino da spiegare spero di aver reso l'idea..
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Re: autocostruire pre e phono MW con le 6922 (e88cc)
l'idea è chiarissima.
il mio unico dubbio è l'uso di una fresa da legno su metallo.
mmh, forse provo.
il mio unico dubbio è l'uso di una fresa da legno su metallo.
mmh, forse provo.
diechirico- Membro classe argento
- Data d'iscrizione : 24.09.08
Numero di messaggi : 4745
Località : Guidonia - Roma
Provincia : dipende dai giorni
Occupazione/Hobby : Spettroscopista (diciamo così...)
Impianto : Grundig R25
Marantz ND8006
Luxman PD-291 (AT440MLb)
Grundig 1500 a Prof
Re: autocostruire pre e phono MW con le 6922 (e88cc)
diechirico ha scritto:l'idea è chiarissima.
il mio unico dubbio è l'uso di una fresa da legno su metallo.
mmh, forse provo.
se le fresa tocca l'alluminio qunado è già in velocità non ci dovrebbero essere problemi.. consuma ancora più velocemente che col legno. Sicuramente l'ideale sarebbe avere qulacosa di studiato appositamente, volendo si possono utilizzare direttamente un sega a tazza (da metallo) ma il foro sarà preciso solo se si utilizza il trapano a colonna..
mi raccomando di usare gli occhialini protettivi! i trucioli possono schizzare, sicuramente li usi già ma più persone lo leggono meglio è.. mi hanno salvato la vista in più di un occasione..
shantim- Membro di riguardo
- Data d'iscrizione : 20.04.09
Numero di messaggi : 993
Località : torino
Impianto : lpp: project RPM1 2Mred
cdp: harman kardon hd950
dac:1543 pre: srpp CHF ecc86
ampli: triodino 300B
diffusori:tnt nues, grundig box
Chiedo info sulla costruzione di questo pre
Ciao, vorrei chiedere informazioni sulla costruzione e sul funzionamento di questo pre, poichè il progetto visto su TNT sembra interessante.
1. Qualità del suono, tenendo presente he la parte che mi interessa maggiormente, è il pre phono, non sono esperto di autocostruzione ma ho già costruito un finale con KT88.
2. Nello schema mancano i valori in W delle resistenze della parte phono, tu, o chi l'ha costruito, che resistenze avete usato?
1. Qualità del suono, tenendo presente he la parte che mi interessa maggiormente, è il pre phono, non sono esperto di autocostruzione ma ho già costruito un finale con KT88.
2. Nello schema mancano i valori in W delle resistenze della parte phono, tu, o chi l'ha costruito, che resistenze avete usato?
lotto68- Novizio
- Data d'iscrizione : 03.11.10
Numero di messaggi : 2
Località : treviso
Impianto : Amplificatore X + Casse Y
Re: autocostruire pre e phono MW con le 6922 (e88cc)
shantim ha scritto:volendo si possono utilizzare direttamente un sega a tazza (da metallo) ma il foro sarà preciso solo se si utilizza il trapano a colonna..
Quanto vorrei un trapano a colonna!
Purtroppo, al momento non ho lo spazio.. e devo accontentarmi del trapano a mano.
I fori con le normali punte per metalli non mi vengono mai precisi come vorrei
Invece, con la sega a tazza ( ne uso una della bosch) vengono molto bene anche a mano..
