Re: Ciare H05.2

Da HistoireDuSoldat Lun 12 Apr 2010 - 17:30

Il legno sì è deciso, compensato di faggio da 20mm, costruzione con angoli a 90° semplici con spinature e colla vinilica come se piovesse. Gli angoli, in cui almeno una delle tavole rimane di taglio saranno rifiniti in modo da ricoprire la tavola di taglio con una "impiallacciatura" di nastro di faggio di 2 mm di spessore così da avere una superficie levigata e uniforme. Indi verniciatura in bianco che non copra completamente le sottili venature del legno, e per finire strato protettivo lucido.

Da wasky Lun 12 Apr 2010 - 17:32

HistoireDuSoldat ha scritto:Il legno sì è deciso, compensato di faggio da 20mm, costruzione con angoli a 90° semplici con spinature e colla vinilica come se piovesse. Gli angoli, in cui almeno una delle tavole rimane di taglio saranno rifiniti in modo da ricoprire la tavola di taglio con una "impiallacciatura" di nastro di faggio di 2 mm di spessore così da avere una superficie levigata e uniforme. Indi verniciatura in bianco che non copra completamente le sottili venature del legno, e per finire strato protettivo lucido.

Hai pensato ad una laccatura del pannello frontale che io farei da 3 cm e magari sagomato come Avalon Wink

Da HistoireDuSoldat Lun 12 Apr 2010 - 18:02

Ecco, la laccatura... non viene a costare un po? Se no io le farei anche tutte laccate bianche, come il pianoforte di Pippo Baudo Very Happy

Ah la fresatura ho capito qual'è... eh magari appena accennata potrebbe essere bella, ma come cavolo fai a farla? Per il bordo superiore è facile, ma quelli laterali, devi fissare due dime un po' in diagonale sul frontale da seguire con la fresa? ...mh non so.

Da elenesther Mar 13 Apr 2010 - 13:24

ma il costo degli AP e dei filtri a quanto ammonta?
sarei tentato...
grazie

Da HistoireDuSoldat Mar 13 Apr 2010 - 13:41

Io ho pagato 408,55€ compresa spedizione per altoparlanti e filtri da IGTEK, sulla baia.

Da HistoireDuSoldat Mar 13 Apr 2010 - 13:45

Da IGTEK trovi anche altra roba Ciare (portaterminali, nastri isolanti...) se ti manca qualcosa per realizzare il progetto, così approfitti della spedizione.

Da elenesther Mar 13 Apr 2010 - 14:54

ok trovato igtek.
credo ke servano altre 100 150 euro per completarle
alla fine vengono 550/600 finite
se nn sbaglio.
nn poco. ma se la qualità c'è...
aspetterei i tuoi ascolti e pio valuto.
grazie

Da wasky Mer 14 Apr 2010 - 1:13

elenesther ha scritto:ma il costo degli AP e dei filtri a quanto ammonta?
sarei tentato...
grazie

Se ti interessa ti porto da un'amico che ha ciare a Roma

Roberto

Da wasky Mer 14 Apr 2010 - 1:14

HistoireDuSoldat ha scritto:
Ah la fresatura ho capito qual'è... eh magari appena accennata potrebbe essere bella, ma come cavolo fai a farla? Per il bordo superiore è facile, ma quelli laterali, devi fissare due dime un po' in diagonale sul frontale da seguire con la fresa? ...mh non so.

Qui trovi alcune foto della realizzazione

http://www.humblehomemadehifi.com/Cup-a-Soup.html

Roberto

Da HistoireDuSoldat Mer 14 Apr 2010 - 9:52

wasky ha scritto:
HistoireDuSoldat ha scritto:
Ah la fresatura ho capito qual'è... eh magari appena accennata potrebbe essere bella, ma come cavolo fai a farla? Per il bordo superiore è facile, ma quelli laterali, devi fissare due dime un po' in diagonale sul frontale da seguire con la fresa? ...mh non so.

Qui trovi alcune foto della realizzazione

http://www.humblehomemadehifi.com/Cup-a-Soup.html

Roberto

Eh infatti, con le dime fissate in diagonale. Fico fico, ma penso che mi atterrò al disegno, come primo progetto.
Grazie!

Da elenesther Mer 14 Apr 2010 - 10:41

wasky ha scritto:
elenesther ha scritto:ma il costo degli AP e dei filtri a quanto ammonta?
sarei tentato...
grazie

Se ti interessa ti porto da un'amico che ha ciare a Roma

Roberto

Grazie Rob
ci conto se decido

Da HistoireDuSoldat Mer 26 Mag 2010 - 14:22

Finalmente si procede anche con questo progetto.
Fori circolari quasi finiti (tosto da tagliare il faggio 20mm!), poi manca:
- fresatura a 45 gradi di tutti gli spigoli (eh sì alla fine abbiamo deciso di fare così per l'unione delle pareti)
- preparazione di alcune superfici interne con antirombo o simili e preparazione alloggiamento crossover
- colla
- cablaggio e collocazione crossover e fonoassorbente, prime prove
- vernice
- ... fine?
In un mesetto potrebbero essere alle prime prove... tocchiamo ferro...

Da HistoireDuSoldat Mer 30 Giu 2010 - 7:14

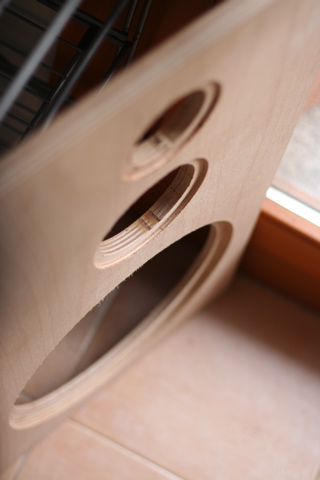

Ecco fori e fresature, giusto prima della pausa estiva Razz

Nei frontali mancano solo le fresature verticali per l'alloggiamento dei faston di mid e tweeter, oltre che una passata con la levigatrice per eliminare le "barbe" e lisciare/pulire la superficie prima della verniciatura.

Se ne parlerà ad Agosto, come per l'esecuzione delle fresature a 45°...

Da diechirico Mer 30 Giu 2010 - 7:42

come hai effettuato fori e fresature?

Da HistoireDuSoldat Mer 30 Giu 2010 - 8:31

Fresa verticale a mano, montata su un pannellino di mdf di 4mm, con forellini a varie distanze dal tagliente. Chiodini senza testa messi nel legno al centro geometrico delle lavorazioni fungono da perno per ruotare la fresa.
Il faggio è molto duro, l'intero spessore di 20mm faceva cainare la fresa da far paura (stringendo il cavo di alimentazione si SENTIVANO i picchi di assorbimento, non scherzo). Abbiamo quindi fatto i fori in più passate a profondità crescenti. Forse anche il tagliente non era ideale, a taglio verticale: era meglio un elicoidale.

Da maxym77 Lun 26 Lug 2010 - 16:04

fatte?

Da HistoireDuSoldat Lun 26 Lug 2010 - 17:00

Le ferie? Sì, tornato oggi Laughing

Comunque sia io che il mio amico siamo a milano a lavorare da adesso, quindi l'idea è di approfittare per finire ste casse.
Attendiamo quindi con fiducia l'evolvere degli eventi. Coffe

Da Mix Gio 16 Set 2010 - 15:48

Ciao, ho letto con molto interesse tutta la gestazione, mi piacerebbe molto sapere se è stato partorito...
E come stanno i gemelli Very Happy

Da HistoireDuSoldat Dom 19 Set 2010 - 6:33

...ahem... temo che siano ancora in lavorazione.
Abbiamo avuto un problema di angolo nelle fresature a 45 gradi per l'unione delle tavole e abbiamo dovuto ripassare tutti i tagli.
E' un periodo poi molto incasinato e non abbiamo tanto tempo di lavorarci... ma si va avanti.

Da Mix Mar 21 Set 2010 - 15:02

in bocca al lupo! Oki

Da gasgas14 Gio 21 Apr 2011 - 13:45

Alla fine come sono venute?

Da HistoireDuSoldat Gio 21 Apr 2011 - 14:23

Grazie per l'interessamento, sono all'inizio della verniciatura. Una mano di bianco all'acqua (effetto faggio sbiancato) e due o tre di vetrificante.
Tenete conto che ci ho potuto lavorare al più un'ora alla settimana, e i coperchi anti-pupo in compensatino di faggio su struttura in midollino con fissaggio magnetico hanno portato via gli ultimi tre mesi (l'ultima dozzina di ore Very Happy

).
Dopo la verniciatura ovviamente cablaggio, isolamento interno e montaggio AP, ma queste fasi andranno più rapide potendole eseguire a casa mia e non per forza nel laboratorio del mio amico.

Da HistoireDuSoldat Mer 10 Ago 2011 - 23:34

Finalmente a casa i mobili terminati:

Ciare H05.2 - Pagina 4 IMG_2674

con i coperchi antiurto:

Ciare H05.2 - Pagina 4 IMG_2665

finitura con una mano di bianco ad acqua molto diluito e tre mani di vetrificante per parquet sempre ad acqua:

Ciare H05.2 - Pagina 4 IMG_2681

Alloggiamenti per i magnetini per la chiusura dei coperchi:

Ciare H05.2 - Pagina 4 IMG_2680

Interno con le sigillature maniacali di silicone (nero purtroppo Very Happy

):

Da HistoireDuSoldat Dom 22 Gen 2012 - 8:54

Beh, lo so che è ridicolo visto che ho iniziato circa un anno e mezzo fa, ma ve lo devo dire: le ho finite ieri.
Sono molto contento del risultato.
Pesano un quintale (dato che sono in faggio) e sono enormi, ma hanno un suono di cui sono contento, in alcuni momenti molto contento, con una dinamica sconvolgente in potenza. Il secondo tempo della seconda di Mahler faceva paura, mia figlia infatti è scappata Very Happy

Tenendo conto che le sto "alimentando" con un Virtue 1.2 a 40W/canale sono certo che abbiano ampi margini se pilotate come si deve.
Altra cosa: nonostante la stazza, tweeter e mid sono a 40-60 cm da terra, chiaramente troppo bassi. Dovrò per forza trovare una soluzione per innalzarle di un 40 cm.
Una soluzione stabile, in termini statici.

Da gabriele Dom 22 Gen 2012 - 10:25

complimenti per la fine dei lavori! adesso però ci devi far vedere le foto...come ricompensa per aver aspettato così tanto! Wink
