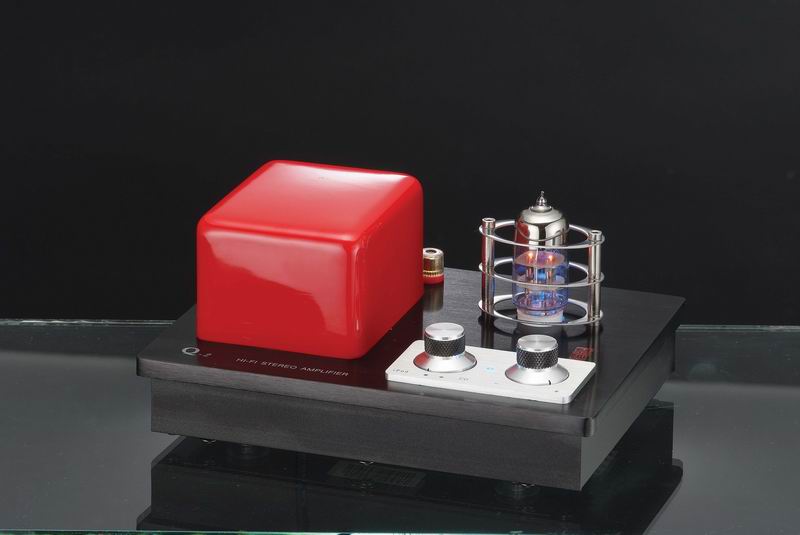

Un simpatico amplicuffie: Qinpu Q2

Da MaurArte Sab 1 Mag 2010 - 17:59

Sentito ieri a casa di un conoscente con cuffia Sony MDR-7506 e lettore NAD (recente ma non ricordo il modello)
Va in maniera sorprendente per il prezzo. è molto musicale ed anche piuttosto rigoroso.
Unica modifica: una 5670 Los Gatos al posto della cinesaccia di serie
Costo: meno di 80 Euro
Naturalmente lo ho acquistato e non vedo l'ora di darci una smanettata Smile

PS è anche gradevole alla vista!!!

Da schwantz34 Sab 1 Mag 2010 - 18:13

Bravo Maurizio ! E' proprio carino ...se poi suona in maniera coerente , mica male ;-)

Da marcoacqui Sab 1 Mag 2010 - 18:50

io sto prendendo seriamente in considerazione di farmene uno, autocostruito, ovviamente!
quindi questo ampli di cui ci parli non ha TU? quello rosso è il TA?

Da MaurArte Sab 1 Mag 2010 - 18:52

marcoacqui ha scritto:io sto prendendo seriamente in considerazione di farmene uno, autocostruito, ovviamente!
quindi questo ampli di cui ci parli non ha TU? quello rosso è il TA?

E' un ibrido valvola/stato solido
Quello rosso è il TA
ho chiesto lo schema elettrico

Da pallapippo Sab 1 Mag 2010 - 19:00

MaurArte ha scritto:Naturalmente lo ho acquistato e non vedo l'ora di darci una smanettata

Molto interessante Oki

. E sarebbe ancor più interessante sapere come si comporterebbe nell'utilizzo anche come pre... Dribbling

Da piero7 Sab 1 Mag 2010 - 19:02

maurì, ma tu che ce fai poi co tutti sti ampli? Ce n'hai na caterva! Very Happy

Da MaurArte Sab 1 Mag 2010 - 19:03

pallapippo ha scritto:
MaurArte ha scritto:Naturalmente lo ho acquistato e non vedo l'ora di darci una smanettata
Molto interessante . E sarebbe ancor più interessante sapere come si comporterebbe nell'utilizzo anche come pre...

Come pre?...volendo ha una uscita diffusori ma non ho idea di come possa suonare (2,5 watt per canale)

Da MaurArte Sab 1 Mag 2010 - 19:03

piero7 ha scritto:maurì, ma tu che ce fai poi co tutti sti ampli? Ce n'hai na caterva!

Sei peggio di mia moglie Laughing

Da pallapippo Sab 1 Mag 2010 - 19:09

MaurArte ha scritto:Come pre?...

Intendevo utilizzando l'uscita della cuffia come un'uscita di linea con guadagno... ma ovviamente è probabile che questa sia un'idea bislacca... Embarassed

... comunque a provare ci si mette il giusto (basta usare un adattatore cavo jack stereo ---> doppio rca... ).

Hello

Da MaurArte Sab 1 Mag 2010 - 19:22

pallapippo ha scritto:
MaurArte ha scritto:Come pre?...
Intendevo utilizzando l'uscita della cuffia come un'uscita di linea con guadagno... ma ovviamente è probabile che questa sia un'idea bislacca... ... comunque a provare ci si mette il giusto (basta usare un adattatore cavo jack stereo ---> doppio rca... ).

In uscita ci dovrebbe essere un transistor o un mosfet di potenza. Non mi sembra una buona idea utilizzarlo come pre linea

Da pallapippo Sab 1 Mag 2010 - 19:26

MaurArte ha scritto:Non mi sembra una buona idea utilizzarlo come pre linea

pallapippo ha scritto:ma ovviamente è probabile che questa sia un'idea bislacca...

Da marcoacqui Sab 1 Mag 2010 - 19:57

sicuramente questo ampli che ci hai segnalato sarà più bello di questo:

http://diyaudioprojects.com/Solid/12AU7-IRF510-LM317-Headamp/

la sostanza però dovrebbe essere la stessa, un ibrido valvola mosfet. A proposito, maurizio, che ne pensi di questo circuitino che ti ho linkato?

Da MaurArte Sab 1 Mag 2010 - 20:00

marcoacqui ha scritto:sicuramente questo ampli che ci hai segnalato sarà più bello di questo:

http://diyaudioprojects.com/Solid/12AU7-IRF510-LM317-Headamp/

la sostanza però dovrebbe essere la stessa, un ibrido valvola mosfet. A proposito, maurizio, che ne pensi di questo circuitino che ti ho linkato?

Credo che gli schemi siano moooolto simili e che costruirlo costi di più che comprarne una gia fatto.

Da marcoacqui Sab 1 Mag 2010 - 20:02

dici? a parte la valvola e i due mos (che costano un euro l'uno) avrei già tutto!

Da MaurArte Sab 1 Mag 2010 - 20:03

marcoacqui ha scritto:dici? a parte la valvola e i due mos (che costano un euro l'uno) avrei già tutto!

Se hai tutto OK ma a dover partire da zero credo che convenga prendere l'ampli gia fatto

Da nd1967 Dom 2 Mag 2010 - 7:14

Qui un recensione

http://www.head-fi.org/forums/f5/review-qinpu-q-2-3-amplifiers-v-5-speakers-401697/

In vendita qui

http://tinyurl.com/quinpu-Q2

Un simpatico amplicuffie: Qinpu Q2 Photo_12

Un simpatico amplicuffie: Qinpu Q2 Photo_13

Da Wolfgang Dom 2 Mag 2010 - 10:33

pallapippo ha scritto:
MaurArte ha scritto:Come pre?...
Intendevo utilizzando l'uscita della cuffia come un'uscita di linea con guadagno... ma ovviamente è probabile che questa sia un'idea bislacca... ... comunque a provare ci si mette il giusto (basta usare un adattatore cavo jack stereo ---> doppio rca... ).

E' quello che faccio io con il Bravo amp, anch'esso un ibrido.

Da MaurArte Dom 2 Mag 2010 - 11:15

Wolfgang ha scritto:
pallapippo ha scritto:
MaurArte ha scritto:Come pre?...
Intendevo utilizzando l'uscita della cuffia come un'uscita di linea con guadagno... ma ovviamente è probabile che questa sia un'idea bislacca... ... comunque a provare ci si mette il giusto (basta usare un adattatore cavo jack stereo ---> doppio rca... ).

E' quello che faccio io con il Bravo amp, anch'esso un ibrido.

Non è il massimo...

Da plankg Dom 2 Mag 2010 - 11:32

L'ho avuto a casa per qualche tempo, prestato da un amico.
L'ho ascoltato con la mia cuffia Grado SR60 dopo aver sostituito la valvola cinese con equivalente russa Nos.
Sinceramente non mi è sembrato nulla di che.
Il problema più rilevante è che distorce immediatamente appena alzi un po' il volume.
Il paragone, cmq, era con il mio ampli per cuffia Styleaudio Carat Peridot che, per la verità, costicchia molto di più...
My to cents...

Da MaurArte Dom 2 Mag 2010 - 11:54

plankg ha scritto:L'ho avuto a casa per qualche tempo, prestato da un amico.
L'ho ascoltato con la mia cuffia Grado SR60 dopo aver sostituito la valvola cinese con equivalente russa Nos.
Sinceramente non mi è sembrato nulla di che.
Il problema più rilevante è che distorce immediatamente appena alzi un po' il volume.
Il paragone, cmq, era con il mio ampli per cuffia Styleaudio Carat Peridot che, per la verità, costicchia molto di più...
My to cents...

Forse non gradiva l'impedenza della tua cuffia.Appena mi arriverà farò un resoconto approfondito.

Da Wolfgang Lun 3 Mag 2010 - 11:08

MaurArte ha scritto:
Wolfgang ha scritto:
pallapippo ha scritto:
MaurArte ha scritto:Come pre?...
Intendevo utilizzando l'uscita della cuffia come un'uscita di linea con guadagno... ma ovviamente è probabile che questa sia un'idea bislacca... ... comunque a provare ci si mette il giusto (basta usare un adattatore cavo jack stereo ---> doppio rca... ).

E' quello che faccio io con il Bravo amp, anch'esso un ibrido.

Non è il massimo...

Qual è esattamente il problema? A orecchio non mi sembra suoni male in questa configurazione. Esiste magari un modo per trasformarlo facilmente in un pre puro? Dato che ho due Bravo, potrei smanettare con uno di essi. Rolling Eyes

Da MaurArte Lun 3 Mag 2010 - 12:06

Qual è esattamente il problema? A orecchio non mi sembra suoni male in questa configurazione. Esiste magari un modo per trasformarlo facilmente in un pre puro? Dato che ho due Bravo, potrei smanettare con uno di essi.

Perchè esce con uno stadio di potenza che non è il massimo per entrare in uno stadio di ingresso di un amplificatore.
Comunque appena lo avrò per le mani vediamo come si puo fare.

Da MaurArte Gio 20 Mag 2010 - 20:08

Iniziate le modifiche.
Per rendere più alto il livello cuffia ,posta in uscita di un chip amplificatore TDA1517P che rende possibile in uscita avere 2 w per canale, ho abbassato le resistenze in serie da 1K a 150Ohm .
La differenza rispetto prima è elevata. Molto migliorata la dinamica.
Sarebbe ora da ricavare una uscita preamplificata in uscita dalla valvola.
L'anodica misurata dopo la resistenza anodica è di 30V
Smontare e rimontare l'amplificatorello è da incubo...
