FOTOGRAFIE ALEPH 2 A LIQUIDO

Da x84andrea Ven 21 Mag 2010 - 18:00

Come promesso vi posto un pò di foto dell'aleph 2 a liquido, che dovrebbe erogare sui 100w e dissiparne 800-900...
ma non è stato completato, intanto vi mando qualche foto.

un pò di condensatori (non da mettere tutti, ma quasi...):
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06412

i condensatori uniti e si comincia a vedere la piastra:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06413

la piastra in alluminio fresata:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06414

la piastra con i finali selezionati:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06712

Da x84andrea Ven 21 Mag 2010 - 18:03

il pcb prima:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06714

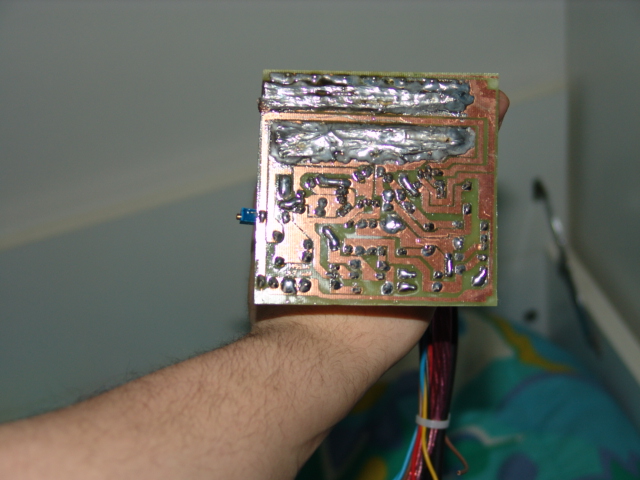

e dopo:

i condensatori quelli seri, e si vedono anche due radiatori:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06911

i radiatori posati:
FOTOGRAFIE ALEPH 2 A LIQUIDO Dsc06912

la piastra finita prima di mettere i finali:
FOTOGRAFIE ALEPH 2 A LIQUIDO Radiat10

Da pallapippo Ven 21 Mag 2010 - 18:03

ORA finalmente ho capito Idea

perché in Italia c'è così bisogno di nuove centrali nucleari... Laughing

Da schwantz34 Ven 21 Mag 2010 - 18:17

Da maran Ven 21 Mag 2010 - 18:26

inizio ad aver paura... Shocked

Da x84andrea Ven 21 Mag 2010 - 18:36

certo non siamo in filosofi t-amp, una volta che hai fatto questi grandi gli lm3886 mi sembrano giocattolini...
Ma hanno i loro vantaggi!!!
per qualsiasi curosità chiedete pure

Da piero7 Ven 21 Mag 2010 - 18:42

hahahaha vero, servono centrali atomiche nuove in italia!!! Laughing

Da giovyy Ven 21 Mag 2010 - 19:02

Suonerà anche bene, ma dissipare 900w per averne 100w è uno spreco..

Da piero7 Ven 21 Mag 2010 - 20:02

mica dissipa 900watt, che è, un reattore nucleare?

meglio la fenice 20 allora? Laughing

Da wasky Ven 21 Mag 2010 - 21:00

Avevo iniziato anche io a disegnare un waterblock per un ampli ma, mi sono arenato con le simulazioni su FlexyPDE dato che ottenevo sempre laminazione come Re FOTOGRAFIE ALEPH 2 A LIQUIDO 264701

L'idea era di replicare il lavoro fatto da alexTa sul Wubbo per peltier che ha due vasi di espansione e alette centrali

Ora ho una decina di kili di Waterblock da usare della Asetek FOTOGRAFIE ALEPH 2 A LIQUIDO 962443

Con il PC ho fatto di peggio FOTOGRAFIE ALEPH 2 A LIQUIDO Icon_rr

Da x84andrea Ven 21 Mag 2010 - 23:00

dovrebbe avere 4-5ampere di bias con tensione +-45v 16finali a canale... dovrebbero essere 720w con 4ampere... diciamo che ci si può cuocere un uovo, ho 2 trasformatori da 1,5kw, 300.000uf a bancata.
Ma mi sono fermato visto che effettivamente 100w sono troppi e il progetto è molto molto grosso, potrei continualo solo se qualcuno mi finanzia e gli è utile.

Calcolate che l'amplificatore è progettato da uno che ha fatto il meglio dell'hifi dell'ultimo ventennio...
e il suo motto è piu grosso è meglio è :-) forse è il mio, o lo era

Da giovyy Sab 22 Mag 2010 - 0:11

piero7 ha scritto:mica dissipa 900watt, che è, un reattore nucleare?

Sorry! Ne dissipa 720W..

Da piero7 Sab 22 Mag 2010 - 0:42

giovyy ha scritto:
piero7 ha scritto:mica dissipa 900watt, che è, un reattore nucleare?

Sorry! Ne dissipa 720W..

a piena potenza... e quindi?

Da Silver Black Sab 22 Mag 2010 - 1:32

Ma è il clone di un Krell?

Da Jimmuzzo Sab 22 Mag 2010 - 1:42

Ma chitel'hafattofaaaaa!!! Laughing

Ma daaaaaaaaaaaaiiiii.... Hehe

Da Easlay Sab 22 Mag 2010 - 1:59

indubbiamente magnifico! XD

ottima idea quella di liquidare tutto, ed è così che il raffreddamento a liquido raggiunge anche il mondo dell'HiFi... maledizione.. nn si ferma mai XD

attendo impaziente di vedere l'opera finita!! BUONA FORTUNA!! Wink

@Wasky: osti, personalmente ricordo fin troppo bene le tue opere nel mondo del watercooling... ma possibile che i WB asetek venissero snobbati così tanto da avanzartene? eppure pestavano parecchio Shocked

ciao
Ale!

Da wasky Sab 22 Mag 2010 - 3:04

Easlay ha scritto:@Wasky: osti, personalmente ricordo fin troppo bene le tue opere nel mondo del watercooling... ma possibile che i WB asetek venissero snobbati così tanto da avanzartene? eppure pestavano parecchio

ciao
Ale!

Ma pensa te magari eri su pctuner FOTOGRAFIE ALEPH 2 A LIQUIDO 29313

Si davvero asetek da noi è andata poco visto il diametro piccolo del tubo che non incontrava il parere favorevole della gente e invece andavano eccome Wink

Ho fatto parte per un periodo nel loro Team Italiano 5 anni fà

http://www.xtremesystems.org/forums/showthread.php?t=53421

per gioco ho una mezza collezione di Waterblock compreso un preziosissimo Beta del K9 inviatomi da alexTa in test

Per non parlare degli Ybris da VGA messi a CO2 Laughing

http://www.xtremesystems.org/forums/showthread.php?t=33013

Da Easlay Sab 22 Mag 2010 - 3:12

ah wasky wasky.. mi perdi colpi XD son "Cazzeggiatore" nato e cresciuto in quel di Hardware Tweakers, poi andato a zonzo quà e la... ti ho comprato anche un intero kit asetek molto tempo fa, assieme a me anche un certo "Dirk" aveva preso un kit dangerden Very Happy

... lo ho ancor tutto funzionante sul muletto Very Happy

cmq ti ritrovo ovunque... Very Happy

e mi fa piacere Very Happy

bon chiudo l'OT... e chiedo scusa mi son lasciato andare ai vecchi ricordi Razz

Da x84andrea Sab 22 Mag 2010 - 10:33

allora che aspettate pure voi a fare un sistema watercooling?
Cmq volevo prendere 2-3radiatori per pc, da 360, e avevo pensato di fare due scatole, una con l'alimentazione e l'altra dove risiede il finale vero e proprio a forma di piramide con i radiatori... ma poi mi sono fermato...

I krell hanno la stessa filosofia, molto simili, anche se gli ultimi non conosco schemi, ma a giudicare dai radiatori anche loro usano la classe a... quindi ragazzi penso proprio che sia una strada buona :-)

P.S.
a riposo consuma 720w per 2 canali da 100, mentre quando è in funzione consuma di meno, visto che parte della corrente va nel carico per sommi capi. certo il rendimento non è il massimo, ma come per il caffè, uno sfizio è uno sfizio, e non si sta a guardare se consuma poco o no.

Da Telstar Sab 22 Mag 2010 - 14:40

x84andrea ha scritto:allora che aspettate pure voi a fare un sistema watercooling?

Solo un motivo mi ferma: che i radiatori delle pompe vanno ventolati!
Se si potesse fare un WC fanless, l'avrei fatto anni fa (per i pc) e ci starei seriamente pensando per i classe A.

CMQ complimentissimi per il progetto Smile

Da giovyy Sab 22 Mag 2010 - 14:51

piero7 ha scritto:
giovyy ha scritto:
piero7 ha scritto:mica dissipa 900watt, che è, un reattore nucleare?

Sorry! Ne dissipa 720W..

a piena potenza... e quindi?

A riposo..e quindi io non lo farei mai..

Da wasky Sab 22 Mag 2010 - 15:09

Telstar ha scritto:
x84andrea ha scritto:allora che aspettate pure voi a fare un sistema watercooling?

Solo un motivo mi ferma: che i radiatori delle pompe vanno ventolati!
Se si potesse fare un WC fanless, l'avrei fatto anni fa (per i pc) e ci starei seriamente pensando per i classe A.

CMQ complimentissimi per il progetto

Si può fare Wink

Puoi fare un Bongo Chiller ad avaporazione in altro locale e pompa sicce extreme 3200 cosi abbassi la temperatura anche sotto la T°amb oppure, come un amico di Napoli di Nexthardware puoi prendere un Mini Chiller per acquari FOTOGRAFIE ALEPH 2 A LIQUIDO 352562

o una Gelatiera modificata per refrigerare

Per i Wubbi posso darti una mano Very Happy

@Cazzeggiatore

E chi ti riconosce con un altro nick FOTOGRAFIE ALEPH 2 A LIQUIDO 75457

bel periodo quando importavo Danger Den e Chatar Very Happy

Roberto

Da Easlay Sab 22 Mag 2010 - 15:44

eccolo un bel radiatore passivo
FOTOGRAFIE ALEPH 2 A LIQUIDO 128029-004_BIG

non sarà chissà che, però basterebbe una semplice ventola da 120 a bassi giri vicino per renderlo tutto sommato accettabile come prestazioni... è pure in alluminio, così non rischi fenomeni di corrosione, dato che hai i WB in alluminio.... che anzi volevo chiederti.. i radiatori che hai tu.. nn avran mica le canaline in rame spero... se così fosse ti invito subito a cercartene uno con canaline in alluminio, sennò vai incontro a corrosione galvanica Sad

@Wasky.... c'hai ragione Embarassed

effettivametne il nik è diverso... nn ci avevo nemmeno pensato Very Happy

cmq ho di recente acquistato uno swiftech Storm G4... sin dai vecchi tempi ho sempre avuto una scimmia paurosa epr quel WB... e ora lo possiedo XD.. nn lo uso, lo tengo li come ricordo.. lo reputo un progetto davvero ben studiato Very Happy

Ciao
Ale!

Da Telstar Sab 22 Mag 2010 - 15:47

wasky ha scritto:
Puoi fare un Bongo Chiller ad avaporazione in altro locale e pompa sicce extreme 3200 cosi abbassi la temperatura anche sotto la T°amb oppure, come un amico di Napoli di Nexthardware puoi prendere un Mini Chiller per acquari o una Gelatiera modificata per refrigerare

Già... i chiller erano la soluzione in effetti. Ma la seconda stanza per il momento non ce l'ho.

Da x84andrea Sab 22 Mag 2010 - 19:55

ciao, io una casa mia nemmeno ce l'ho...
infatti i radiatori volevo prendere quelli del pc in alluminio, e le ventole a bassi giri cosi nemmeno si sentono.
però sarà difficile che lo continuo, almeno per il prossimo anno no, poi si vede :-)
