TDA1541a 4x *work in progress*

Finalmente ho potuto dedicare un pò di tempo al mitico tda1451x4 con dir9001 di raindrop_hui.
intanto ho fatto una prima prova di collegamento per vedere se funzionava ed era tutto a posto.
questo dac non avendo stadio d'uscita permette di scegliere la soluzione che più ci aggrada.
per il momento avevo sottomano solo dei trasformatori (e che trafi, due lundhal ll1690), ho fatto una prima prova con:
conversione i/v resistenza da 100ohm, quindi due resistenze da 300ohm in serie ai due poli e un condensatore a film da 6900pF in parallelo in ingresso al primario, e una R da 680ohm in parallelo sul secondario

suona... basso basso ma suona: collegato all'integrato prefet-sure arriva al massimo volume senza distorcere e senza clipping ma con una pressione sonora appena sufficiente. In compenso l'immagine è granitica e perfettamente definita.. mi piace!

come seconda prova ho messo una Ri/v da 390ohm, disastro, distorsione evidente a tutti i volumi, alla fine ho messo una Ri/v da 91ohm, migliore risultato finora nonostante la non eccellente qualità della stessa (xicon impasto di carbone)
a questo punto non rimane che provare a scendere con i valore della resistenza di conversione fino a trovare il risultato migliore.

domani voglio provare senza trasformatori usando solo il prefet come stadio d'uscita
seguiranno foto

un pò di foto...

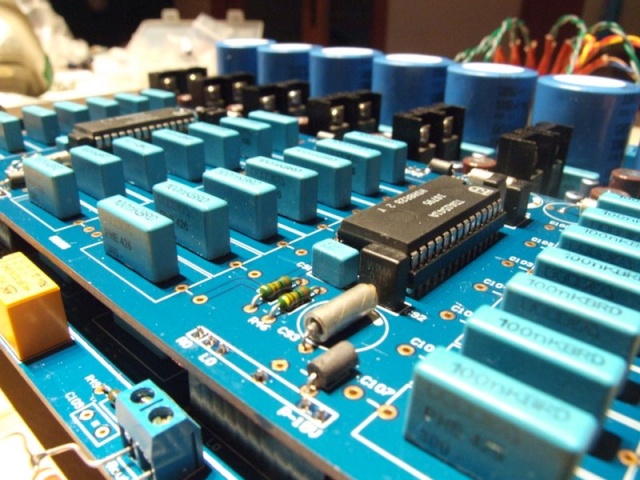

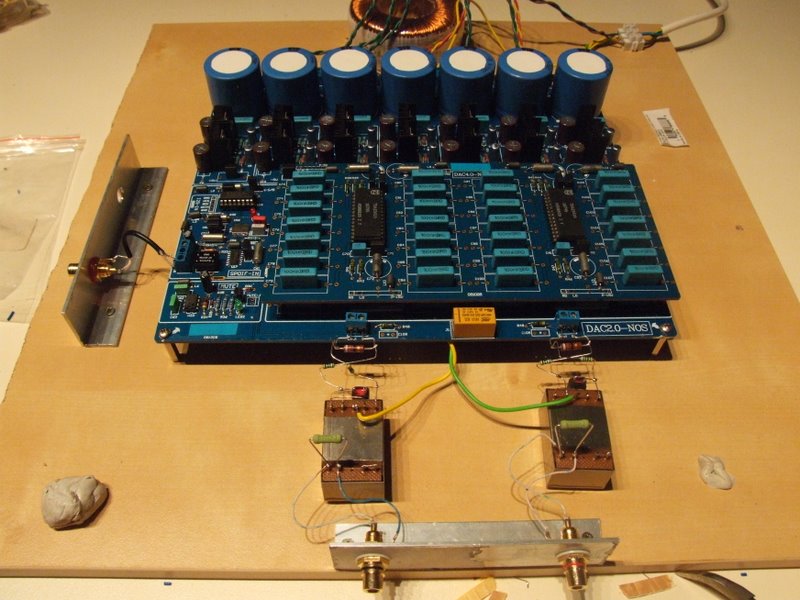

il bestio in tenuta da battaglia, con i trafi...


dettaglio dei trafi

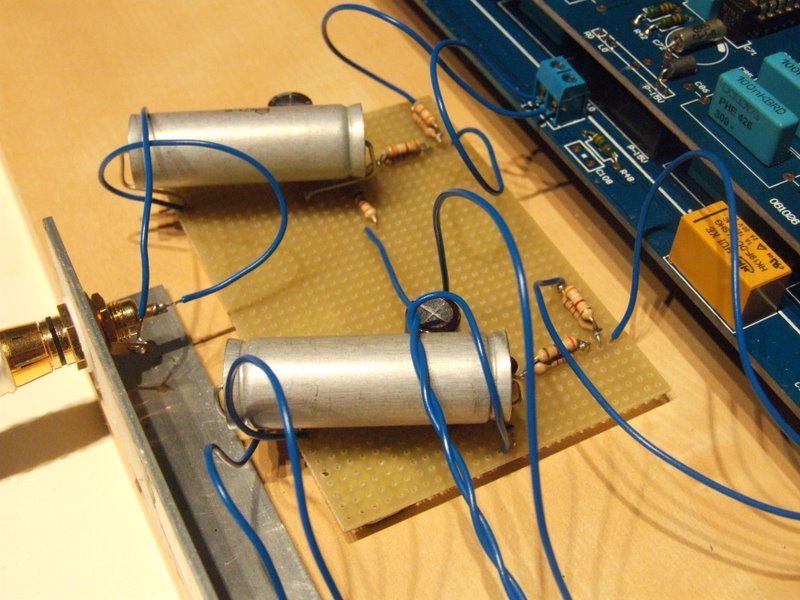

prova con stadio d'uscita in classe A a fet di lampizator, fatto molto in economia, col BF245B, alimentato tramite switching 12v

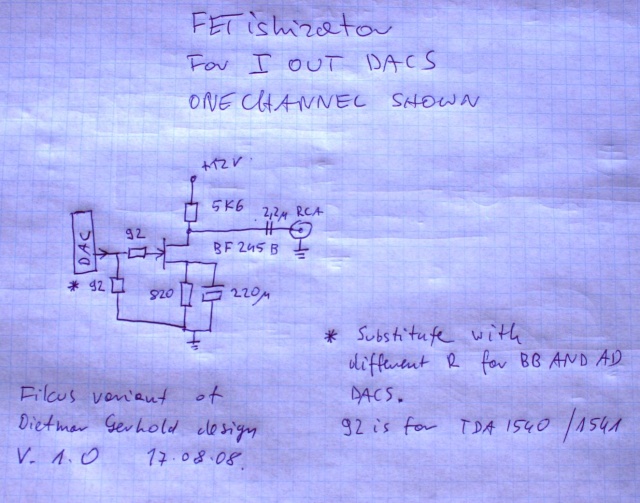

questo lo schema:




un commento su quest'ultima soluzione: provato in fretta e furia con un setup provvisorio.. il volume è decisamente migliorato, tanto che sono riuscito a portare la sure tk2050 in saturazione.. devo fare nuove prove con resistenze di qualità come Ri/v, adesso sono due al carbone del negozietto sotto casa, messe in parallelo per avvicinarsi il più possibile al valore dello schema.... vedremo che ne esce fuori

domanda stupida stupida... ha senso mettere nello stadio d'uscita sia il prefet che i trafi??? della serie.. ci sono quindi perchè non utilizzarli??

Visto che il trafo ha il primario composto da più sezioni potresti provare diversi collegamenti,anche senza le resistenze da 300 ohm.

ma non rischio di bruciare o affaticare il dac così... alla fine è praticamente in corto...
comunque i due primari sono già in serie...

Tfan ha scritto:ma non rischio di bruciare o affaticare il dac così... alla fine è praticamente in corto...
comunque i due primari sono già in serie...

I primari in serie non hanno 1200 ohm?

Attenzione misura la resistenza in continua dei primari.
Non deve scendere sotto ai 150 Ohm. Meglio se è intorno ai 300

ok grazie

Sul sito di Fikus avevo visto un sowter 9545 collegato direttamente ad un dac ,ma non era tda 1541 ma un bb1738.Maurizio ha raggione,meglio di non rischiare dannegiare il dac.

mattè ma li posso provare io quei trafos?

ma in tempi non sospetti ...ammazza pero' ...

piero sono di massimo... dovresti chiedere a lui...
spiegati meglio sergio che non ho capito

Tfan ha scritto:piero sono di massimo... dovresti chiedere a lui...
spiegati meglio sergio che non ho capito

non lo vedo mai sul forum a massimo

Massimo, se ci leggi, me li fai provare per piacere?

non ce l'hai il telefono???

Tfan ha scritto:non ce l'hai il telefono???

no...

sei più nottambulo di me!
domani te lo mando in pm..

che successe al dac?

Telstar ha scritto:che successe al dac?

Forse hai perso qualche puntata ... http://t-class.niceboard.org/dac-f42/guardate-tfan-che-sta-combinando-t11699.htm?highlight=guardate

quei trafi mo stanno a casetta mia
