Progettazione diffusore

Da rattaman Mer 5 Nov 2008 - 14:39

Ragazzi mi aiutate a realizzare un diffusore ? ho provato ad usare un paio di programmini...ma niente nn riesco a concludere niente...

Avrei in mente in mente due tipi di diffusori :

1) Un monovia, usando i MONACOR SPH-60X http://www.monacor.de/typo3/index.php?id=75&L=2&act=8&act_sub=25&artid=2152&spr=IT&typ=u simili hai miei hx100 ma forse con qualche basso in più(i miei in configurazione tqwt scendo senza problemi sui 50hz)

2) Un semplice 2 vie, ma nn so quali componenti usare Ironic

ci sto pensando.....diaciamo un diffusore che si avvicini o superi le mosscade 502 .

Very Happy

.....chi mi vuole aiutare?

Da nd1967 Mer 5 Nov 2008 - 16:32

rattaman ha scritto:Ragazzi mi aiutate a realizzare un diffusore ?

ma hai provato a cercare in rete?

per esempio qui ci sono moltissimi diffusori
http://www.audiocostruzioni.com/r_s/diffusori/diffusori.htm

ma se cerchi in giro ne troverai tantissimi altri Wink

Da rattaman Mer 5 Nov 2008 - 18:27

va bhe volevo che realizzassimo qlc noi del forum... Very Happy

....ok vedrò un po su internet

Da pincellone Mer 5 Nov 2008 - 22:43

Fatti questi diffusori e non te ne pentirai. Avevo inserito il progetto qui. Vedrai che non cercherai altro...

http://t-class.niceboard.org/diffusori-f7/lista-diffusori-dall-ottimo-rapporto-qualita-prezzo-t323.htm#1699

Come ho gia' avuto modo di dire, questi speaker sono una bomba e vanno a nozze con la classe T

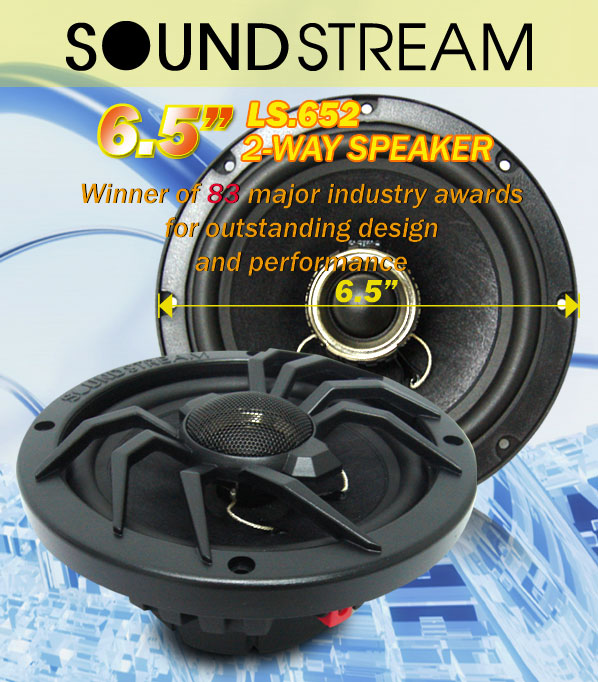

Progettazione diffusore Ls652-10

In Italia li trovi qui...

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=130262043937&ssPageName=MERCOSI_VI_ROSI_PR4_PCN_BIX_Stores&refitem=140266291678&itemcount=4&refwidgetloc=closed_view_item&refwidgettype=osi_widget&_trksid=p284.m185&_trkparms=algo%3DSI%26its%3DI%26itu%3DCR%252BUCI%26otn%3D4%26ps%3D42

Da rattaman Gio 6 Nov 2008 - 8:17

Pince...ma tu hai relizzato quel progetto in bass reflex?.....sembrano molto interessante!!!! Very Happy

un ultima cosa quel progetto che tu hai indicato va bene a tutti e tre altoparlanti elencati sopra?

ps se hai altre info o progetto ti prego Please

fammi sapere Very Happy

Da edobike Gio 6 Nov 2008 - 9:27

l'idea non mi dispiace....... i costi dei driver sono accettabili e l'abilità con il legno di rattaman è certo un aiuto.....

mi pare che questi

http://cgi.ebay.it/SOUNDSTREAM-LEGEND-LS-692-300-RMS-PAARPREIS-UVP-109_W0QQitemZ180292921901QQcmdZViewItem?hash=item180292921901

siano il top della categoria....

Da pincellone Gio 6 Nov 2008 - 9:47

edobike ha scritto:l'idea non mi dispiace....... i costi dei driver sono accettabili e l'abilità con il legno di rattaman è certo un aiuto.....

mi pare che questi

http://cgi.ebay.it/SOUNDSTREAM-LEGEND-LS-692-300-RMS-PAARPREIS-UVP-109_W0QQitemZ180292921901QQcmdZViewItem?hash=item180292921901

siano il top della categoria....

Gli LS.692 scendono un po' piu' in basso, ma sono ovali, gli speaker rotondi dovrebbero suonare meglio. Devo dire onestamente che non ho mai avuto modo di confrontare i due modelli. Gli ovali sono costruiti per risparmiare spazio nelle auto, ma round is better!

Ciao

P.

Da pincellone Gio 6 Nov 2008 - 9:50

rattaman ha scritto:Pince...ma tu hai relizzato quel progetto in bass reflex?.....sembrano molto interessante!!!!

un ultima cosa quel progetto che tu hai indicato va bene a tutti e tre altoparlanti elencati sopra?

ps se hai altre info o progetto ti prego fammi sapere

Si, bass reflex. Me le sono fatte costruire da un falegname. Non sono bravo come te con il legno. Suonano divinamente.

Il modello di cui parlo e' il Soundstream LS.652, il progetto non riguarda gli altri speaker. Se li prendi, non te ne pentirai.

Ciao

P.

Da mgiombi Gio 6 Nov 2008 - 10:13

Sarebbe bello se descrivessi i dettagli del progetto, soprattutto i materiali che hai usato: legno, fonoassorbente, cavi, ...

Da edobike Gio 6 Nov 2008 - 10:28

vedendo il tutto, sembrerebbe un progetto alla portata di molti, sia economicamente che costruttivamente.......

la cosa m'intriga.... hai avuto modo di far dei confronti diretti, giusto per capire dove andrebbero a collocarsi come qualità sonora?

ricordo un modello a torre di mordaunt short di qualche anno fa con 2 o 3 woofer ellissoidali, che mi incuriosì....

Da pincellone Gio 6 Nov 2008 - 11:43

mgiombi ha scritto:Sarebbe bello se descrivessi i dettagli del progetto, soprattutto i materiali che hai usato: legno, fonoassorbente, cavi, ...

Ho usato del comunissimo MDF, ma pare che il multistrato di betulla possa dare risultati migliori.

Il tutto e' stato coibentato con fogli di schiuma e catrame, ma penso che anche la lana di roccia (non quella di vetro!) possa andare piu' che bene. C'e' chi usa altri materiali per rivestire l'interno del diffusore, quindi le alternative non mancano.

Ovviamente meglio la colla vinilica dei chiodi. Nel mio caso ho usato delle viti per gli speaker e nient'altro che colla (almeno cosi' mi e' stato detto dal falegname Very Happy

).

Vi consiglio di leggere il minicorso sui diffusori di TNT
http://www.tnt-audio.com/clinica/diffusoridiy.html

Ciao

P.

Da mgiombi Gio 6 Nov 2008 - 11:48

Grazie Pinc!

Da nd1967 Gio 6 Nov 2008 - 13:03

Riporto per comodità anche qui lo schema del mobile

Progettazione diffusore 15_lit13

Pinc... non è che hai qualche foto dei prodotti finiti?
Thanks Wink

Da rattaman Gio 6 Nov 2008 - 13:52

Si ,infatti sarei curioso pure io di vedere il prodotto finito!!! Very Happy

Pince....ma quando scende in basso questo altoparlante in questa configurazione? vorrei qlc di più potente sui bassi dei miei attuali fullrange che vanno bene fino 50hz dopo il " Nulla"... Very Happy

Ah ci sono anche questo modello costano anche un pò meno:
Sondstream XT-653S
http://www.igtek.it/coassiali-c-39_45.html

Da pincellone Gio 6 Nov 2008 - 14:23

Purtroppo la consorte e' fuori assieme alla mia macchina digitale (e per un bel po').

Comunque vedreste delle normalissime casse basate su quello che gia' avete.

Non mi orienterei su altri modelli della Soundstream, quelli menzionati (serie L.O.S.) sono in assoluto il loro top di gamma.

Purtroppo in Italia non si trovano facilmente, ce li hanno solo gli installatori seri. Ma fortunatamente c'e' Ebay e la IGTEK sembra essere un distributore ufficiale (purtroppo ci sono anche molti falsi in giro, quindi fate attenzione ai venditori).

Ciao

P.

Da edobike Gio 6 Nov 2008 - 14:24

cmq mi pare piccoletto per il basso corposo e pulito che cerca rattaman, 6.5 pollici è l'ingombro dell'altoparlante, o meglio del bordo del cestello..... probabilmente è un 130 mm effettivo......

più basso sicuramente con gli ellissoidali 6*9.......

c'erano altrimenti un bel po' di progetti con gli alroparlanti coral, gli stessi che si trovano sul sito, come ad esempio

http://www.coralelectronic.it/?action=detail&brand=3&product=203&category=103

o le nues di TNT, ma si tratta di altoparlanti fuori produzione come l'EL61.... ora il più grande è 5 pollci.......

cmq sul sito coral i progetti sono interessanti, non disdegnerei per nulla questo come bookshelf

http://www.coralelectronic.it/upload/recensioni/IT_it/_20.50_Scheda.pdf

o questo come torre

http://www.coralelectronic.it/upload/recensioni/IT_it/_30.50_Scheda.pdf

Da pincellone Gio 6 Nov 2008 - 14:40

edobike ha scritto:cmq mi pare piccoletto per il basso corposo e pulito che cerca rattaman, 6.5 pollici è l'ingombro dell'altoparlante, o meglio del bordo del cestello..... probabilmente è un 130 mm effettivo......

No. 6.5 pollici sono 16.5 cm. Si tratta di speaker ben piu' larghi di quelli delle Mosscade, giusto per dirne una...

Ciao

P.

Da nd1967 Gio 6 Nov 2008 - 14:50

pincellone ha scritto:No. 6.5 pollici sono 16.5 cm. Si tratta di speaker ben piu' larghi di quelli delle Mosscade, giusto per dirne una....

Ma questi diffusori di cui parli a livello qualità del suono come si pongono...
mi spiego... sono confrontabili a delle Mosscade o a delle Indiana Line o no?
Grazie

Da pincellone Gio 6 Nov 2008 - 15:09

nd1967 ha scritto:
pincellone ha scritto:No. 6.5 pollici sono 16.5 cm. Si tratta di speaker ben piu' larghi di quelli delle Mosscade, giusto per dirne una....
Ma questi diffusori di cui parli a livello qualità del suono come si pongono...
mi spiego... sono confrontabili a delle Mosscade o a delle Indiana Line o no?
Grazie

Non li ho confrontati con nessuno dei modelli che citi, ma si sono mangiati a colazione dei Fostex FE206E. Non ci credevo neanche io fino a quando non li ho ascoltati.

Non so se questo e' sufficiente Very Happy

Ciao

P.

Da edobike Gio 6 Nov 2008 - 15:12

pincellone ha scritto:
edobike ha scritto:cmq mi pare piccoletto per il basso corposo e pulito che cerca rattaman, 6.5 pollici è l'ingombro dell'altoparlante, o meglio del bordo del cestello..... probabilmente è un 130 mm effettivo......

No. 6.5 pollici sono 16.5 cm. Si tratta di speaker ben piu' larghi di quelli delle Mosscade, giusto per dirne una...

Ciao

P.

certo, 6.5 pollici son 16.5 cm, ma dal disegno che hai postato si vede che i 6.5" son presi all'estremità del cestello, ben oltre il diamtero della sospensione.... il foro nella cassa del resto è da 143mm.
i woofer delle mosscade son da 140mm (misurati a metà sospensione), anche se su qualche sito c'è scritto 170, su altri 140 appunto..... Mmm

ma dove van presi poi questi pollici? dal cono? dalla sospensione? dal bordo del cestello??

Da Andrea Gianelli Gio 6 Nov 2008 - 17:04

edobike ha scritto:ma dove van presi poi questi pollici? dal cono? dalla sospensione? dal bordo del cestello??

Il diametro di un woofer, mid-woofer o midrange a cono è, per convenzione, sempre quello esterno. Il diametro di emissione, invece, è circa quello interno e, più precisamente relativo alla superficie mobile del trasduttore.
Per i tweeter o i midrange a cupola il discorso cambia: in questo caso viene indicato il diametro della cupola e mai quello della flangia.

Da edobike Gio 6 Nov 2008 - 17:08

Andrea Gianelli ha scritto:
edobike ha scritto:ma dove van presi poi questi pollici? dal cono? dalla sospensione? dal bordo del cestello??
Il diametro di un woofer, mid-woofer o midrange a cono è, per convenzione, sempre quello esterno. Il diametro di emissione, invece, è circa quello interno e, più precisamente relativo alla superficie mobile del trasduttore.
Per i tweeter o i midrange a cupola il discorso cambia: in questo caso viene indicato il diametro della cupola e mai quello della flangia.

ok, ma esterno inteso come 'diametro esterno della sospensione' o come ingombro dell'altoparlante nel suo insieme? se guardi la pagina precedente viene inclusa nella misurazione alche la grandissima flangia di fissaggio del trasduttore..... Mmm

Da Andrea Gianelli Gio 6 Nov 2008 - 17:13

edobike ha scritto:ok, ma esterno inteso come 'diametro esterno della sospensione' o come ingombro dell'altoparlante nel suo insieme? se guardi la pagina precedente viene inclusa nella misurazione alche la grandissima flangia di fissaggio del trasduttore.....

Sì, certamente, è corretto: ho detto "diametro esterno", relativo appunto alla flangia di fissaggio. Piaccia o no, è da sempre una (peraltro logica) convenzione.

Da rattaman Gio 6 Nov 2008 - 20:17

Bene Bene se sono superiori ai fostex fe206e partiamo gia molto bene,basti pensare che oltre tutto costano la metà Very Happy

......sto vedendo se in giro trovo altri progetti...ma niente da fare.... Crying or Very sad

Da rattaman Gio 6 Nov 2008 - 21:40

edobike è vero che i progetti coral sono belli ..ma hai visto quanto costano? Very Happy

....
