Re: occhio! magico!
e come vedi in uno schema simile:
http://www.soundgaragetales.com/amp-m%C2%ADods/the-magic-eye
"to anode of SE output tube"
http://www.soundgaragetales.com/amp-m%C2%ADods/the-magic-eye
"to anode of SE output tube"
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
robertor ha scritto:ecco ecco, il termine giusto e' presa centrale.
il mio trafo non ha la presa centrale.
o presa centrale e due diodi oppure no presa centrale e ponte raddrizzatore, è la stessa cosa.
basta che non lo collegate alla 220V!
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: occhio! magico!
cospargo il capo di cenere, mi era sfuggito... immaginavo (erroneamente) che usasse il segnale in ingressomarcoacqui ha scritto:Tfan ha scritto:penso proprio di no, che ne sa il progettista se abbiamo un 10w o un 1500w?
On auction is a partial kit for magic eye tube 6E2 ( an equivalent of EM84) audio level indicator board. The tube illuminates as a charming indicator for all tube and vintage lovers. This board is designed to be best match with the output level of audio power amplifier. Each such unit can serve one output channel of the power amplifier.[b]
Tfan- Membro classe argento
- Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia : Kepler186F
Impianto :
Re: occhio! magico!
//////////cospargo il capo di cenere, mi era sfuggito... immaginavo (erroneamente) che usasse il segnale in ingresso
tranquillo!
ma il segnale andrà preso prima o dopo il trasformatore di uscita?
tranquillo!
ma il segnale andrà preso prima o dopo il trasformatore di uscita?
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re:occhio magico!
DA questo schema http://seis.bris.ac.uk/~chdma/files/mc-5881.jpg si vede che il collegamento è sull'uscita a8Ohm
Charli48- Membro classe bronzo
- Data d'iscrizione : 03.07.09
Numero di messaggi : 1849
Località : Lombardia
Provincia : Varese Prov.
Impianto : I miei gingilli- Spoiler:
Sorgente: Oppo DV-983-H
Dac: Schiit Bifrost , Beresford Bushmaster MkI
Preamp. SS : Clone ML JC-2 (John Curl) Classe A
Preamp. Tubi : UTS (Diy HiFi Supply) con E188CC Mullard
Ampli T class: Virtue 2 , Trends TA-10.2 , TA2022 Ibrido
Ampli D class: TPA 3116 con Bluetooth , Abletec ALC180-2300
Ampli Tube : APPJ PA1601A con 6AK5 GE e E84L Siemens
Diffusori: Focal Aria 906
Cuffie: AKG K272HD ,AKG K340
Re: occhio! magico!
marcoacqui ha scritto://////////cospargo il capo di cenere, mi era sfuggito... immaginavo (erroneamente) che usasse il segnale in ingresso
tranquillo!
ma il segnale andrà preso prima o dopo il trasformatore di uscita?
dopo, ai morsetti che vanno agli altoparlanti!!!
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: occhio! magico!
....dopo il TA praticamente sui morsetti dei diffusori!!
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: occhio! magico!
a batteria(per modo di dire):
credo usi un invertitore di quelli montati sui pc per alimentare le lampade che illuminano il display.
se ne trovo un paio dal pizzicagnolo quasi quasi lo faccio.
credo usi un invertitore di quelli montati sui pc per alimentare le lampade che illuminano il display.
se ne trovo un paio dal pizzicagnolo quasi quasi lo faccio.
Re: occhio! magico!
oggi mi sono arrivati i due kit in una busta wrap. i circuiti sono microscopici e i componenti già saldati.
a breve le foto!
a breve le foto!
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
ecco alcune foto:
la busta:

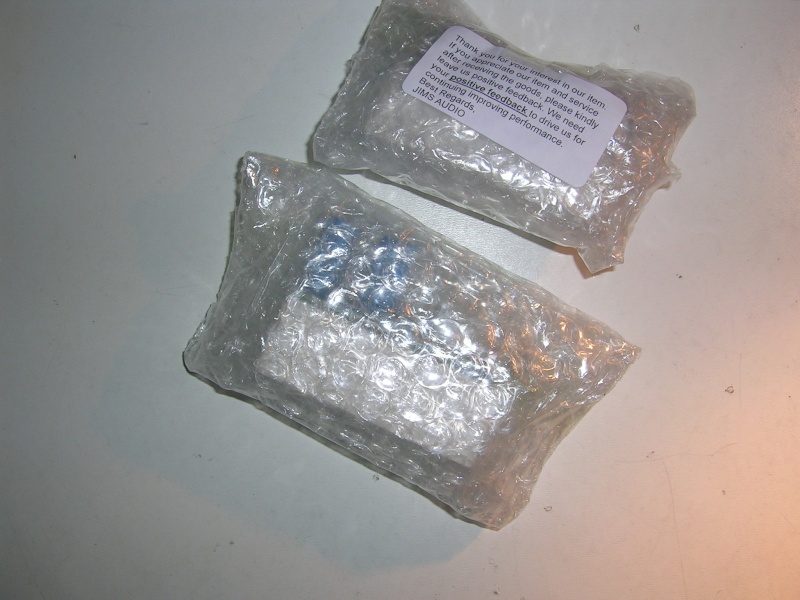

i due sacchetti con valvola e circuito

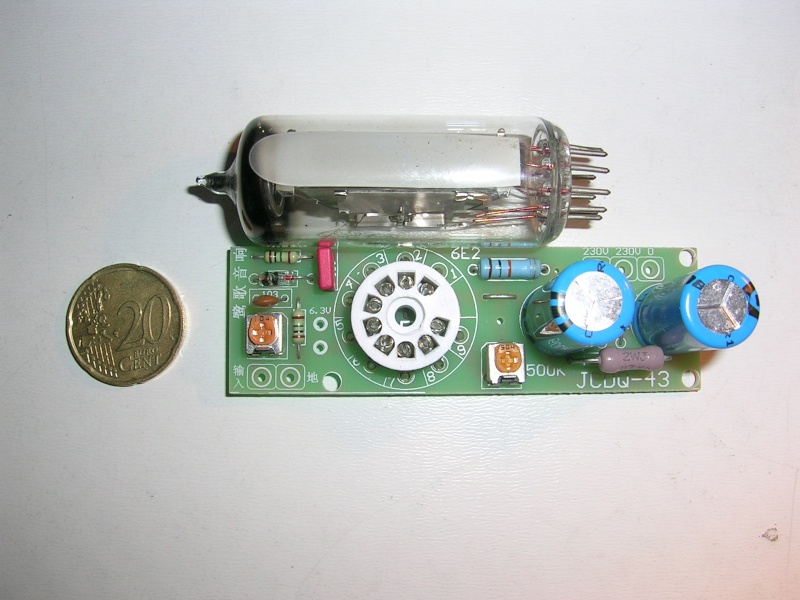

uno dei due circuiti con la valvola
la busta:
i due sacchetti con valvola e circuito
uno dei due circuiti con la valvola
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
Dimenticavo: i kit sono arrivati dopo appena 2 settimane e non sono stati fermati alla dogana.
Per quello che riguarda la costruzione: un cantina ho trovato un trasfo con un secondario da 230 volt 100mA.
Dato che non ha la presa centrale toglierò i due diodi sulla schedina: al loro posto metterò un ponte di diodi. Peccato che questo trasfo non ha nè un secondario a 6.3 volt nè a 12.6.
Per quello che riguarda la costruzione: un cantina ho trovato un trasfo con un secondario da 230 volt 100mA.
Dato che non ha la presa centrale toglierò i due diodi sulla schedina: al loro posto metterò un ponte di diodi. Peccato che questo trasfo non ha nè un secondario a 6.3 volt nè a 12.6.
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
feeeeeeko!
della mia ancora nulla ma sono fiducioso per i prossimi giorni!
della mia ancora nulla ma sono fiducioso per i prossimi giorni!
Tfan- Membro classe argento
- Data d'iscrizione : 02.09.08
Numero di messaggi : 2194
Provincia : Kepler186F
Impianto :
Re: occhio! magico!
Arrivati oggi anche per me.....
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: occhio! magico!
arrivati anche a me... ho preso le versioni senza componenti... ho voglia di divertirmi
ma dramma dei drammi avevo (da bravo fesso) controllato la disponibilità dei componenti che avevo in casa.. calcolandoli per 1 solo modulo... ora rimango con tutti i componenti per 1 ma pochissimi per il secondo modulo... conoscete per caso un negozietto online con spedizioni economicissime e vasta disponibilità di componenti di questo genere? rifare un altro ordine da Banzai nn mi conviene troppo.. almeno non per così pochi componenti mi costa più la spedizione che i componenti... o che voi sapete effettua spedizioni più economiche dei 8€ richiesti come minimo per l'italia?
mi affido a voi....
ps: altra cosuccia.. che trasformatore ci vuole? sapete anche dove magari posso trovarne in vendita? che nn ne ho in casa..:S
grazie a tutti ^^
attendo di vedere i vostri montaggi!!
ma dramma dei drammi avevo (da bravo fesso) controllato la disponibilità dei componenti che avevo in casa.. calcolandoli per 1 solo modulo... ora rimango con tutti i componenti per 1 ma pochissimi per il secondo modulo... conoscete per caso un negozietto online con spedizioni economicissime e vasta disponibilità di componenti di questo genere? rifare un altro ordine da Banzai nn mi conviene troppo.. almeno non per così pochi componenti mi costa più la spedizione che i componenti... o che voi sapete effettua spedizioni più economiche dei 8€ richiesti come minimo per l'italia?
mi affido a voi....
ps: altra cosuccia.. che trasformatore ci vuole? sapete anche dove magari posso trovarne in vendita? che nn ne ho in casa..:S
grazie a tutti ^^
attendo di vedere i vostri montaggi!!
Easlay- Membro di riguardo
- Data d'iscrizione : 12.02.10
Numero di messaggi : 864
Località : Bolzano
Provincia : come la pece...
Impianto : TA2020 MKIII Helder modificato
Bufferino/Pre Helder con 12AU7 modificato
Ciare H02 autocostruite
Cavi autocostruiti
Re: occhio! magico!
Trasformatore da 160-0 160v a 220v..... per i componenti sono talmente pochi e di facile reperibilità che si possono trovare in qualsiasi negozio di elettronica della tua città!
Anche io ho preso quello senza componenti.... li avevo!!
Anche io ho preso quello senza componenti.... li avevo!!
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: occhio! magico!
ho completato il lavoro con le dovute connessioni. Per ora è tutto assemblato su un supporto di legno. Poi finirà nell'ampli con le 1625! comunque queste valvole sono davvero spettacolari!!!!
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
che carini gli occhi magici!!!
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: occhio! magico!
sono stupendi Piero! poi dal vivo (e non in foto o video) sono ancora più suggestivi!
Ricordo a tutti che ho rimosso i due diodi cinesi (vedi schema nella pagina iniziale) e raddrizzato la tensione anodica con un comune ponte di diodi. Questo semplicemente perchè non avevo un trasfo con la presa centrale. Io alimento a 220 V in continua e sembra funzionare bene, non ci sono surriscaldamenti e il suono non risente di questo aggeggio (per fortuna). Per i filamenti ho usato un trasfo con uscita a 6.1 V, tensione che non necessita di essere raddrizzata.
Ricordo a tutti che ho rimosso i due diodi cinesi (vedi schema nella pagina iniziale) e raddrizzato la tensione anodica con un comune ponte di diodi. Questo semplicemente perchè non avevo un trasfo con la presa centrale. Io alimento a 220 V in continua e sembra funzionare bene, non ci sono surriscaldamenti e il suono non risente di questo aggeggio (per fortuna). Per i filamenti ho usato un trasfo con uscita a 6.1 V, tensione che non necessita di essere raddrizzata.
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
marco prova gli EMXX so ancora più belli da vedersi perché la fluorescenza è in un arco
guardate che costruiscono come oggetti d'arredamento
http://www.rotorbrain.com/foote/follies/art/boxes.htm
guardate che costruiscono come oggetti d'arredamento
http://www.rotorbrain.com/foote/follies/art/boxes.htm
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Re: occhio! magico!
Davvero molto belle Piero!!
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: occhio! magico!
sono stupende quelle valvole di cui parli Piero, l'unica cosa è che saranno diverse da quelle che ho usato adesso...e tutto si traduce in altri trasfomatori, circuiti ecc ecc...è un pò il difetto delle valvole!
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
dopo un paio di ore di funzionamento pare che una delle due valvole stia passando a migliore vita....
avevo notato, già all'arrivo del pacco, che questa valvola aveva qualcosa di strano, una sorta di condensa all'interno del tubo.
Voi che avete acquistato dallo stesso venditore cosa mi dite? vale la pena scrivere al cinese o è tempo sprecato?
avevo notato, già all'arrivo del pacco, che questa valvola aveva qualcosa di strano, una sorta di condensa all'interno del tubo.
Voi che avete acquistato dallo stesso venditore cosa mi dite? vale la pena scrivere al cinese o è tempo sprecato?
marcoacqui- Membro di riguardo
- Data d'iscrizione : 09.09.09
Numero di messaggi : 606
Località : Acqui Terme
Provincia : variabile
Impianto : vedi firma!
Re: occhio! magico!
Penso sia tempo sprecato...ma io gli scriverei lo stesso!!
poluca- Membro di riguardo
- Data d'iscrizione : 10.04.10
Numero di messaggi : 775
Località : Roma
Provincia : Variabile........poco nuvoloso
Occupazione/Hobby : campo della sicurezza /elettronica / audiocostruzione
Impianto : Lettore Sony X559ES - Pre linea Reference One di G.Schiavon - Finali Revenge SE 211 Ampli Tube - Diffusori 2 vie Glas't Nardi - Cavi di segnale Van Den Hul D102mkIII - Cavi di potenza Supra Rondo e YYW - Premium Cable
Re: occhio! magico!
ma che te frega, l'hai pagata un soldo di cacio, le trovi a pochi euro quella valvola
piero7- Membro classe oro
- Data d'iscrizione : 06.06.09
Numero di messaggi : 9854
Località : Somewhere over the rainbow
Impianto :
Pagina 3 di 5 • 1, 2, 3, 4, 5
Argomenti simili
» Trasformare un vecchio pre passivo in un magico T-Amp
» Visualizzatore corretta taratura bias dei finali con occhio magico
» Il Cd magico Demagnetizzante
» Incrociopotenza magico si o nò
» Mozart - Die Zauberflöte / Il Flauto Magico
» Visualizzatore corretta taratura bias dei finali con occhio magico
» Il Cd magico Demagnetizzante
» Incrociopotenza magico si o nò
» Mozart - Die Zauberflöte / Il Flauto Magico
Pagina 3 di 5
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Oggi alle 20:05 Da arthur dent
» Regalo giradischi per mia moglie
Oggi alle 19:22 Da giucam61
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Oggi alle 18:00 Da giucam61
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Oggi alle 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Oggi alle 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Ieri alle 22:45 Da handros
» Diffusori amplificati piccoli
Ieri alle 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Ieri alle 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Ieri alle 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
» Consigli Yamaha m2 + pre amp c4
Sab 16 Nov 2024 - 18:43 Da arthur dent
» RME RPM vendesi
Sab 16 Nov 2024 - 16:55 Da fritznet
» thorens td 145 mkII help
Ven 15 Nov 2024 - 10:24 Da philball1959
» Che musica ascoltate in questo momento?
Gio 14 Nov 2024 - 15:41 Da ste-65
» Rotti puntali copricasse
Gio 14 Nov 2024 - 12:47 Da jenw84
» Curiosando su AliExpress mi sono imbattuto........
Mer 13 Nov 2024 - 13:28 Da Marco Ravich
