Re: Diffusore con monovia TB W3-871 "Le trombette"

Da Stefano.F Mer 9 Feb 2011 - 8:29

Ciao Bruno, proprio ieri ho fatto una prova su compensato e anche il nostro laser non riesce a leggere tutte le sfumature, dal 50% in su si comporta come se fosse un pieno e dal 50% piu o meno in giù non scrive niente.
Ieri ho modificato un pò il disegno però non l'ho ancora finito, oggi ho una giornata piena, pazienta fino a domani cosi vedo cosa riesco a combinare e poi te lo spedisco.
Sempre ieri ho provato con il filtro da cappa su un solo diffusore per sentire le differenze, non avendo idea di come usare un generatore di frequenze vado ad orecchio.... con il solo filtro nella camera dietro l'Ap si attenua quel rimbombo (booming?) che esce dalla bocca però mi sembra anche che perdano di brillantezza anche i medi e gli alti, comunque il suono è più equilibrato e non fastidioso..... farò altre prove. Very Happy

Ciao e buona giornata

Da Andrea Zani Mer 9 Feb 2011 - 15:47

bru.b ha scritto:Link interessante di fonoassorbenti:
http://www.bobgolds.com/AbsorptionCoefficients.htm

@Stefano, potresti esportarlo in DXF, dwg o un formato compatibile con corel.
Ho visto che il logo ha un riempimento, non so se riesco a farlo sul legno.

ammazza che tabelloni.... Very Happy

grazie

Da Stefano.F Gio 10 Feb 2011 - 13:07

Ciao Bruno ti ho inviato due mail.....

questa sera ho provato un fonoassorbente che mi ha dato un amico che lavora in un centro per caraudio, lui lo usa per i subwoofer , non so se è perchè ne ho messo troppo ma il suono mi sembra troppo "inscatolato" domani provo a metterne di meno e vediamo cosa succede.

Da Stefano.F Ven 11 Feb 2011 - 11:33

Ciao a tutti, ho postato delle foto con il fonoassorbente recuperato da un'installatore di car audio, quello verde l'ho usato al posto di quello bianco simile al dacron mentre quello giallino è un altro tipo da provare al posto del feltro.
Forse di quello verde ne ho usato troppo perchè il suono si è spento e mom mi piaceva.
Per Bruno e Andrea: Oggi ho dovuto fare un piccolo lavoro al laser allora ho fatto due prove su compensato con dei disegni che avevo, potrebbe essere un'idea per il fronte delle Trombette.Ditemi che ne pensate Very Happy

http://www.flickr.com/photos/16558485@N00/sets/72157625798209115/

Da Link70 Ven 11 Feb 2011 - 11:49

Stefano.F ha scritto:Ciao a tutti, ho postato delle foto con il fonoassorbente recuperato da un'installatore di car audio, quello verde l'ho usato al posto di quello bianco simile al dacron mentre quello giallino è un altro tipo da provare al posto del feltro.
Forse di quello verde ne ho usato troppo perchè il suono si è spento e mom mi piaceva.
Per Bruno e Andrea: Oggi ho dovuto fare un piccolo lavoro al laser allora ho fatto due prove su compensato con dei disegni che avevo, potrebbe essere un'idea per il fronte delle Trombette.Ditemi che ne pensate

http://www.flickr.com/photos/16558485@N00/sets/72157625798209115/

Non sono Bruno ne Andrea, ma complimenti comunque per tutto.
Dei lavori grafici mi piace di più il secondo.

Da Stefano.F Ven 11 Feb 2011 - 12:06

Non sono Bruno ne Andrea, ma complimenti comunque per tutto.
Dei lavori grafici mi piace di più il secondo.

Grazie Link , il mio messaggio non voleva essere discriminatorio
è perche con bruno ed andrea ho solo avuto più contatti Very Happy

Da Stefano.F Ven 11 Feb 2011 - 12:07

Stefano.F ha scritto:Non sono Bruno ne Andrea, ma complimenti comunque per tutto.
Dei lavori grafici mi piace di più il secondo.

Grazie Link , il mio messaggio non voleva essere discriminatorio
è perche con bruno ed andrea ho solo avuto più contatti Very Happy

Da Andrea Zani Ven 11 Feb 2011 - 16:07

ciao Stefano
il frontale lo preferisco liscio...anche perche sto pensando ad un'impiallacciatura del solo frontale con legno pregiato scuro spessa 3mm per portare il frontale in piano con l'AP,il resto lo vernicerò di bianco,e vorrei applicare una targhetta color oro incastonata nel frontale...ma in verità ho pensato anche ad un caricamento a tromba rontale per l'ap,quindi si vedrà. Very Happy

Il disegno con la "campanella" è molto bello

Da nicommush Ven 11 Feb 2011 - 16:10

Stefano.F ha scritto:Ciao a tutti, sapevo che essendo la mia prima volta sarei andato incontro a vari problemi comunque ecco qui la foto del primo diffusore.
La cosa che mi da più fastidio è la curvatura della base che necessiterà di essere raddrizzata, non so ancora come.
Per Bruno: ho caricato anche la foto di come più o meno vorrei che fosse la scritta a fianco dei diffusori.
Ciao.
http://www.flickr.com/photos/16558485@N00/sets/72157625798209115/

bellissimi i frontali decorati!!!

Da bru.b Sab 12 Feb 2011 - 1:20

Stefano.F ha scritto:Ciao a tutti, ho postato delle foto con il fonoassorbente recuperato da un'installatore di car audio, quello verde l'ho usato al posto di quello bianco simile al dacron mentre quello giallino è un altro tipo da provare al posto del feltro.
Forse di quello verde ne ho usato troppo perchè il suono si è spento e mom mi piaceva.
Per Bruno e Andrea: Oggi ho dovuto fare un piccolo lavoro al laser allora ho fatto due prove su compensato con dei disegni che avevo, potrebbe essere un'idea per il fronte delle Trombette.Ditemi che ne pensate

http://www.flickr.com/photos/16558485@N00/sets/72157625798209115/

Ciao Stefano,
continuo a preferire il logo con il grammofono anche se il decoro floreale non è male, il motivo indu non è nel mio stile..I fonoassorbenti che hai utilizzato non li conosco.
Io resterei comunque su qualcosa di meno invasivo..il filtro per cappe potrebbe essere un buon compromesso, io alla fine l'ho utilizzato nella camere dietro all'ap.
Oggi ho finalmente completato l'incollaggio dei fonoassorbenti applicando il feltro acustico sulla bocca di uscita.
Ho utilizzato il vinavil per fissarli.

Prima di incollare il fonoassorbente vi conviene dare una carteggiata generale per evitare che la polvere vada ad impregnare i tessuti acustici.
Lunedì salderò i cavi dai morsetti agli ap e poi completerò l'incollaggio del pannello laterale.
Poi passerò alla marcatura del logo sperando di non incendiare l'ufficio..

@ Andrea, stai pensando di applicare una tractrix frontale?
http://www.google.it/images?rlz=1C1GGGE_itIT357IT359&q=tractrix&um=1&ie=UTF-8&source=og&sa=N&hl=it&tab=wi&biw=1216&bih=627

Da Stefano.F Sab 12 Feb 2011 - 12:29

Io resterei comunque su qualcosa di meno invasivo..il filtro per cappe potrebbe essere un buon compromesso, io alla fine l'ho utilizzato nella camere dietro all'ap.
Oggi ho finalmente completato l'incollaggio dei fonoassorbenti applicando il feltro acustico sulla bocca di uscita.
Ho utilizzato il vinavil per fissarli.

Prima di incollare il fonoassorbente vi conviene dare una carteggiata generale per evitare che la polvere vada ad impregnare i tessuti acustici.
Lunedì salderò i cavi dai morsetti agli ap e poi completerò l'incollaggio del pannello laterale.
Poi passerò alla marcatura del logo sperando di non incendiare l'ufficio...

Ciao bruno anche io come fonoassorbente ritornerò a quello bianco perchè il suono con quello verde anche diminuito della metà continua a rimanere troppo "nasale/ovattato" e non mi piace, devo assolutamente provare a mettere anche il feltro alla bocca (puoi postare una foto di come e dove lo hai messo? Smile

) . ho notato anche che suonano meglio con un peso sopra e sollevate con dei piedini dalla scrivania. Grazie del tuo aiuto buon week end. A propositoieri sera mi sono letto tutto il post sugli EXITER...... mi sa che mi hai messo un altro tarlo Very Happy

Da Andrea Zani Sab 12 Feb 2011 - 14:02

@ Andrea, stai pensando di applicare una tractrix frontale?
http://www.google.it/images?rlz=1C1GGGE_itIT357IT359&q=tractrix&um=1&ie=UTF-8&source=og&sa=N&hl=it&tab=wi&biw=1216&bih=627
[/quote]
è solo un'idea anche perche sono molto grosse le trombe..una volte ho simulato un po ma non ricordo con che programma.

Da Andrea Zani Dom 13 Feb 2011 - 16:15

ciao
sto provando ora il corridoio,disposto verso l'interno lungo 3cm...
pare e dico pare che ci sia più precisione nella riproduzione e attenua un po le medie dalla bocca(credo ci sia un legame tra questi due fattori) con tutti i vantaggi legati a questo fenomeno.
Per ora non posso dire altro,ho appena iniziato ad ascoltare.
ora sono riuscito a sentire un rumore di fondo presente in un brano che prima non avevo sentito,pensavo fosse un problema del mio lm1876 ma invece esiste solo con questo brano,è il ronzio classico che viene da un'alimentatore.
comunque lo consiglio,provate!!! Very Happy

grazie bruno per i suggerimenti

Da Stefano.F Dom 13 Feb 2011 - 16:38

sto provando ora il corridoio,disposto verso l'interno lungo 3cm...

Ciao Andrea il corridoio lo hai fatto a L oppure come nell'ultima foto postata da bruno?

Da Andrea Zani Dom 13 Feb 2011 - 16:56

Stefano.F ha scritto:
sto provando ora il corridoio,disposto verso l'interno lungo 3cm...

Ciao Andrea il corridoio lo hai fatto a L oppure come nell'ultima foto postata da bruno?

Ciao
esatto come l'ultima foto

Da bru.b Lun 14 Feb 2011 - 13:54

Ciao Stefano,
potresti ovviare al problema della base incurvata mettendo 3 piedini anziché 4..

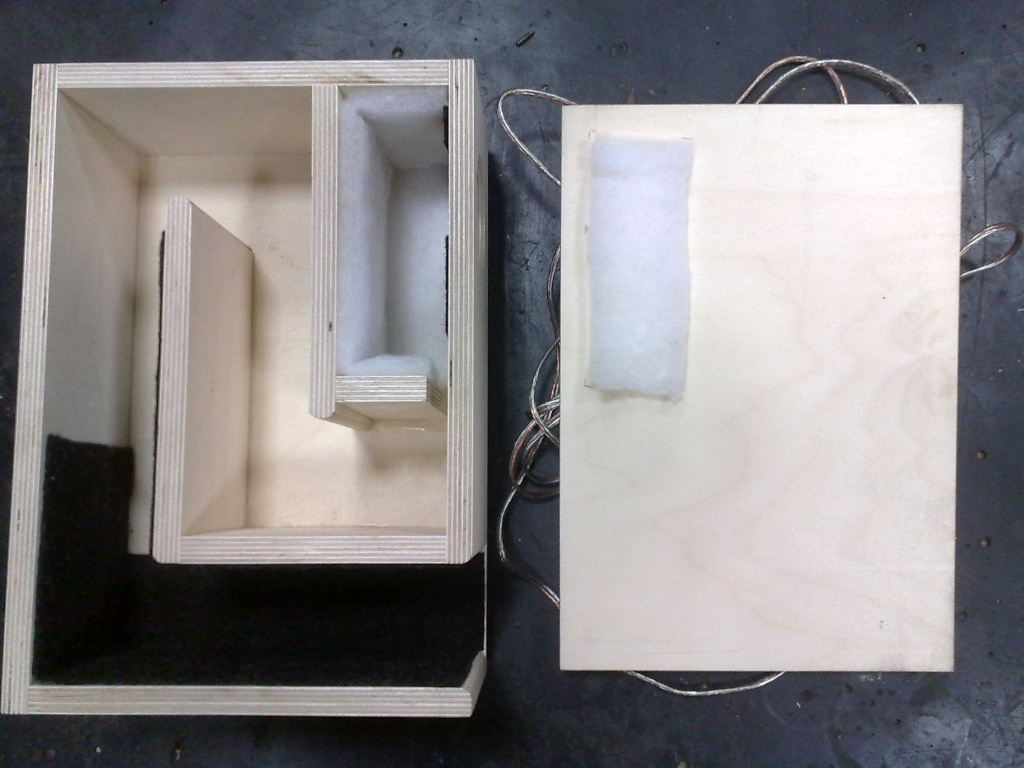

Ecco le mie trombette prima di incollarle..
Mi manca solo il collegamento degli ap con i connettori.
Il deflettore l’ho incollato sulla parete opposta a quella indicata nel disegno tempo fa.
Il fonoassorbente ed il feltro li ho incollati con il vinavil.

ciao
sto provando ora il corridoio,disposto verso l'interno lungo 3cm...

Grazie..

Diffusore con monovia TB W3-871 "Le trombette" - Pagina 6 14022011

Da Stefano.F Lun 14 Feb 2011 - 15:08

Ciao Stefano, potresti ovviare al problema della base incurvata mettendo 3 piedini anziché 4..
Ecco le mie trombette prima di incollarle.. Mi manca solo il collegamento degli ap con i connettori.
Il deflettore l’ho incollato sulla parete opposta a quella indicata nel disegno tempo fa.
Il fonoassorbente ed il feltro li ho incollati con il vinavil.

Ciao Bruno questo è stato un week end di prove, il deflettore non l'ho ancora fatto
e gli ascolti li ho fatti così: un diffusore quasi come il tuo (tranne deflettore e, fonoassorbente giallino da 1,5mm (quello delle foto)al posto del feltro nero). Risultato: suono equilibrato senza eccessi nè acuti forse un pò troppo controllato sopratutto sugli alti .
L'altro diffusore con il fonoassorbente verde (Ma in quantità meno invasiva come mi avevi suggerito e quello giallino solo sulla parete 7 e 8. Risultato: Suono un pò più brillante, con alti all' AP più presenti, però i bassi alla bocca presentano un rimbombo abbastanza fastidioso ( credo per la mancanza del fonoassorbente sulla parete 4 e5).
Adesso voglio procurarmi il feltro come il tuo e fare il deflettore per fare altre prove.
Fammi sapere come và con la bruciatura del logo ( A proposito ti è piaciuta le seconda versione senza riempimenti?) Il laser che usi è a plotter o usa specchi per direzionare il raggio?.
Ciao Stefano

Da bru.b Lun 14 Feb 2011 - 15:27

Ciao Stefano, è un laser a specchi ma non ho ancora avuto la possibilità di provare a marcare.
La seconda versione del logo va molto bene.
Prova a mettere il deflettore, vedrai che cambierà parecchio la risposta dalla bocca.

Da Andrea Zani Lun 14 Feb 2011 - 15:54

ciao
ascoltado ho notato che le medie graffiano un poco ancora...quando avrò tempo proverò ad allungare il corridoio e mettere ancora un po di assorbente

Da Stefano.F Gio 17 Feb 2011 - 15:38

ciao a tutti, sono stato un pò preso con il lavoro, ma credo questo fine settimana di riuscire ad incollare il feltro dopodichè farò un ultima prova per decidere se usare il fonoassorbente verde o quello per cappe poi passerò all'incollaggio del lato.
@bruno e Andrea: come procede per voi?

Da Andrea Zani Gio 17 Feb 2011 - 15:56

ciao
io non voglio ancora incollare,vorrei fare ulteriorii prove,ho cambiato il cablaggio e le medie si sono ridimensionate,vorrei provare ad allungare il corridoio.

Da Stefano.F Gio 17 Feb 2011 - 16:09

che cavi hai usato?

Da Andrea Zani Gio 17 Feb 2011 - 20:35

Stefano.F ha scritto:che cavi hai usato?

erano cavi per provare presi da una istallazione car,hanno un piccolo conduttore isolaro twistato con la classica treccia ,vanno bene se hai un suono un po spento in alto

Da globe81 Sab 19 Feb 2011 - 11:35

perchè sono una chiavica a tagliare il legno......non mi viene così perfetto!!! Mad

Da Stefano.F Sab 19 Feb 2011 - 12:50

globe81 ha scritto:perchè sono una chiavica a tagliare il legno......non mi viene così perfetto!!!

ciao anche io ho avuto grossi problemi con il legno per vari motivi tra cui i più importanti il legno troppo leggero che si è leggermente curvato e il taglio che il brico non ha fatto molto bene facendo risultare gli incollaggi difficili, però con un pò di pazienza, stucco e carta abrasiva sto cercando di rendere le mie "trombette" degne sorelle di quelle di Bruno Very Happy
