Re: La rete: Misure e filtri
Da MaurArte Sab 19 Feb 2011 - 15:01
La foto si riferisce allo spettro con la fondamentale a 50Hz e Blackman 10dBV/div100Hz
Il problema maggiore è che con una serie di armoniche del genere un trasformatore di alimentazione toroidale non lavora al meglio.
Molti si lamentano dei trasformatori che ronzano anche senza carico,questo è uno dei motivi
Purtroppo il Rigol non mi permette di vedere parti di spettro a frequenza elevata,vedrò di trovare qualcosa di più performante.
Il problema maggiore è che con una serie di armoniche del genere un trasformatore di alimentazione toroidale non lavora al meglio.
Molti si lamentano dei trasformatori che ronzano anche senza carico,questo è uno dei motivi
Purtroppo il Rigol non mi permette di vedere parti di spettro a frequenza elevata,vedrò di trovare qualcosa di più performante.
MaurArte- Membro classe oro
- Data d'iscrizione : 04.02.08
Numero di messaggi : 7338
Località : Roma
Provincia : En verden av smart jeg er dum
Occupazione/Hobby : Alchimista
Impianto : Elettrico -
Re: La rete: Misure e filtri
Da MaurArte Sab 19 Feb 2011 - 18:45

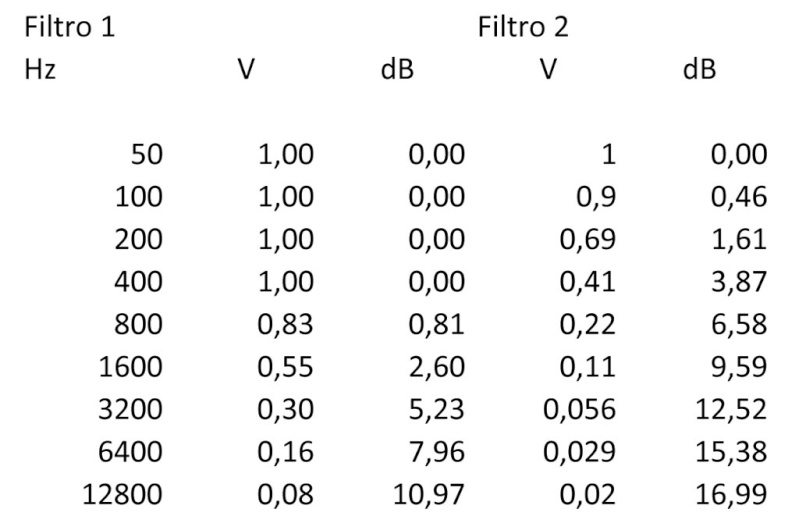

Questa è una tabella delle attenuazioni dei 2 filtri dove si evince la maggiore efficacia del secondo
La conversione in dB dovrebbe essere esatta
Ho applicato 1V in ingresso e poi ho rilevato quanto fosse l'attenuazione in uscita senza carico
In entrambi l'efficacia alle alte frequenze è garantita...probabilmente
La conversione in dB dovrebbe essere esatta
Ho applicato 1V in ingresso e poi ho rilevato quanto fosse l'attenuazione in uscita senza carico
In entrambi l'efficacia alle alte frequenze è garantita...probabilmente
MaurArte- Membro classe oro
- Data d'iscrizione : 04.02.08
Numero di messaggi : 7338
Località : Roma
Provincia : En verden av smart jeg er dum
Occupazione/Hobby : Alchimista
Impianto : Elettrico -
Re: La rete: Misure e filtri
Da porfido Sab 19 Feb 2011 - 20:36
Cacchio, grande Maurì!
Interessantissimo thread!
Interessantissimo thread!
porfido- Membro classe oro
- Data d'iscrizione : 23.11.08
Numero di messaggi : 5044
Località : Ronchi (GO)
Impianto :- Spoiler:
Re: La rete: Misure e filtri
Da hotube Mer 26 Ott 2011 - 17:24
Se ciò si dovesse verificare cosa succederebbe? Si tradurrebbe in una perdita di qualità avvertibile?Barone Rosso ha scritto:
Mentre i disturbi ad alta frequenza possono possono arrivare indisturbati fino al tweeter.
hotube- Affezionato
- Data d'iscrizione : 31.03.10
Numero di messaggi : 174
Località : Lecce
Impianto : Amplificatore X + Casse Y -
