Subwoofer attivo

http://www.thomann.de/it/the_box_pro_achat_112_suba.htm

Male che va dopo un annetto gli cambi il trasduttore

wasky ha scritto:http://www.thomann.de/it/the_box_pro_achat_112_suba.htm

Male che va dopo un annetto gli cambi il trasduttore

Hehe..ormai il driver l'ho preso, vado con quello..e poi non è quello che mi serve, vorrei un'ottima estensione anche a volumi di ascolto moderati..

Riguardo unibox non ci capisco molto, l'ho riprovato anche adesso ma ci sono cose che non capisco..comunque la risonanza della porta mi risulta di 230hz, in teoria fuori dal range del sub..ma ripeto, ci ho capito poco..
Il passivo invece parli dello scan speak (dove li trovi a 110€?) o del peerless, che mi risulta introvabile?

Cosa pensate dell'aquisto che ho fatto?

Il driver lo hai trovato ad un'ottimo prezzo...dove?

Il passivo è scanspeak. Lo trovi da Axiomedia.

Ormai la dimensione non è piu un problema..anzi visto che lo devo mimetizzare da tavolino se è troppo piccolo non va bene! E poi con il passivo ci rimetto parecchio in efficienza nella gamma da 50hz in giu. Sicuramente mi risparmierei un po di fatica ma dovrei investire di piu in ampli e passivo.

L'ap l'ho preso come fine serie da un rivenditore di modena che l'aveva in magazzino e voleva disfarsene..
Dai datemi una mano con i software voi che avete piu esperienza, devo trovare il miglior compromesso in 60-80 litri..

Gianfry hai letto qualcosa riguardo alle onde stazionarie, room gain, frequenza di transizione e compagnia bella?
E' in particolare la stanza che determina il suono del sub...mangiarsi un pò di efficienza sotto certe frequenze potrebbe persino risultare "salutare" . Spesso è proprio la ragione per la quali alcune persone preferiscono le casse chiuse.

http://translate.google.it/translate?hl=it&sl=de&tl=it&u=http%3A%2F%2Fwww.mindaudio.de%2Findex.php%3Foption%3Dcom_content%26view%3Darticle%26id%3D1%26Itemid%3D4

Si ho letto un po di materiale in proposito e sono giunto alla conclusione che finchè non l'hai posizionato in ambiente non puoi conoscerne l'esatto comportamento. E' un problema che mi porrò in un secondo momento, e che se necessario cercherò di risolvere successivamente con le dovute attrezzature, tipo un'equalizzatore, o anche il minidsp che mi hai segnalato (a proposito davvero interessante, approfondirò l'argomento..). D'altra parte l'allineamento EBS verso cui mi sto orientando ha comunque la caratteristica di degradare in efficienza man mano che si scende in frequenza, il che dovrebbe in parte compensare il room gain (ma non eventuali cancellazioni etc.) assicurando nel contempo una buona presenza alle bassissime frequenze. Comunque con un EBP di 84,6 il box chiuso è sconsigliabile con questo peerless.

Mi dai una mano a trovare un buon compromesso in reflex? Ho ancora qualche giorno di teoria prima che arrivi l'ap. Sulle appnote peerless l'allineamento consigliato è di 40l, accordato a 30hz con un condotto di 90mm lungo 51cm. Applicando 150w si raggiungono i 100db a circa 24hz. Le mie simulazioni attualmente sono su un box di 70l accordato a 22hz: mi risulta un accordo di diametro 10,2 cm con lunghezza 63,5 (flared) che con i 150w si traducono in 102db a 20hz. Considera che verranno montati in DF sia ap che reflex. Sto considerando una potenza applicata di 150w perchè mi sembra ampiamente sufficiente come pressione generata, in condominio piu di tanto non si puo spingere, anche se poi l'ampli forse sarà piu potente, vedremo. Che ne pensi?
Alla fine fare tentativi in reflex non mi costa poi molto, giusto il costo dell'mdf e qualche € di tubi..poi se non ottengo buoni risultati compro un passivo e ne esco elegantemente

Questo è quello che ottengo io



Forse quella gobba sui 25hz sarebbe stato meglio non averla. Poi sei sicuro che ti centra il tubo?

Ps
Gianfry ci tengo a sottolineare che non sono un'esperto...

Beh, io sono meno esperto di te..
comunque con winisd la curva dell'spl tot è un po diversa..

Per confronto, la configurazione in 40l consigliata dalle appnotes e con il passivo scan-speak sempre in 40l
Boh, non so che pesci pigliare..

La mia impressione di quel application note è di dimostrare che per un sub compatto non c'è nulla di meglio di passivo. Riducono il volume a 40 litri non solo per questioni di compattezza ma anche per limitare l'escursione applicando il doppio della potenza supportata dal driver che è un'escamotage per rimanere all'interno dell'XMAX.
Noi però siamo limitati in potenza e dubito che potrai trovare un modulo con potenze di picco superiori a 500 watt quindi il box lo puoi fare più grande.
Winisd non calcola la lunghezza dei tubi flared...e questo potrebbe essere un problema. Meglio unibox o bassbox. Tuttavia tieni presente che la frequenza di accordo e l'spl con questi software è sempre approssimativa.
Ho notato che rispetto alle simulazioni i sub hanno quasi sempre almeno 7db in meno nella stanza.

Cmq la versione da 40 litri dovrebbe scendere sufficientemente in basso in ambiente. Non arrivi a 20hz...ma a 25 si. Altrimenti prova una versione da 80 litri @22hz/25 hz.

E' arrivato il peerless..non c'è che dire, bella mina anticarro! Assolutamente immacolato, con imballo originale..si vede che non ha mai lasciato la scatola originale se non per le foto. Per 100€ ci posso stare

Oggi sono andato a prendere il legno e ho cominciato a montare il cabinet, mi sa che verrà bello pesante, sono andato sull'mdf da 25mm, doppio strato per il baffle. Non vi dico alla fine come ho deciso di configurarlo, piccola sorpresa..vi dico solo le dimensioni del mobile finito (senza piedini e prima di essere impiallacciato) che saranno 62,5H 45L 45P. L'ap è rivolto verso il pavimento.

Per l'amplificatore mi sa tanto vado sul BK BSBP200 in versione 8 ohm perchè mi sembra il piu conveniente e comodo: è a tenuta ermetica (quindi niente sottovolume dedicato), sembra ben costruito e per circa 200€ prendo 200w rms su 8 ohm, cosa che per prenderlo di un'altra marca ed avere la stessa potenza devo spendere 150€ in piu. Unico difetto non ha il subsonico ma spero di risolvere con un passivo di linea..a proposito dove li posso trovare? Guardando in rete ho visto i mcmantom ma sembra non siano piu venduti..una dritta?

Appena posso vi posto qualche foto dell'avanzamento dei lavori..se il lavoro mi lascia il tempo di portarli avanti prima della pensione!

Dimenticavo..tra le altre cose ho trovato qualcuno che ha fatto qualcosa di simile a quello che sto facendo io..la cosa che mi lascia perplesso (a perte il proggetto che secondo me ha qualche difetto, soprattutto nella dimensione del tubo di accordo) è l'amplificatore che ha usato: è un 100w su 4 ohm, quindi diciamo saranno una 60ina su 8 ohm..mi sembrano un po pochi ma lui sembra contento..boh..

Ma porc..lo sapevo io che non poteva andare tutto bene..quello del legno mi ha sbagliato 2 pezzi..uff...mi tocca tornarci e perdere altro tempo..

Guarda questi:

http://store.hlabs.com/pk4/store.pl?view_product=10

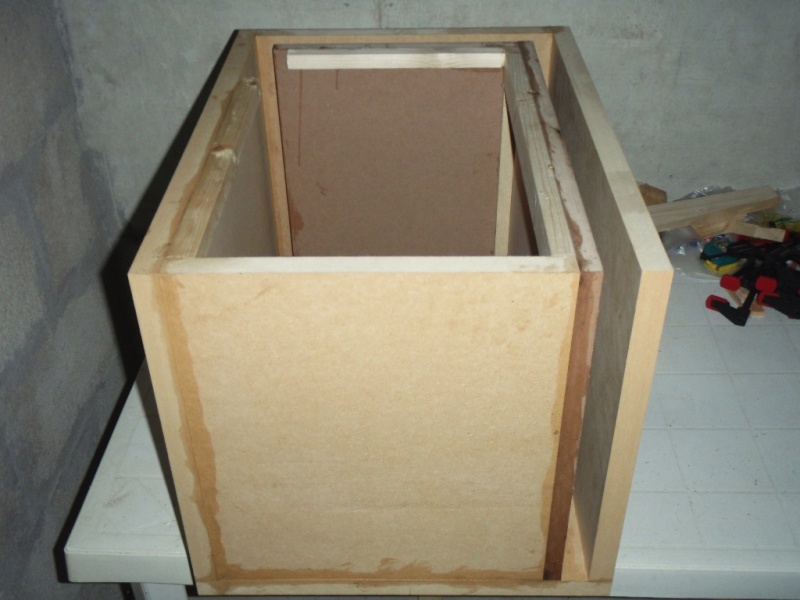

Allora allora..qualche foto dell'avanzamento lavori..







Come avrete capito ho optato per un condotto "slot" in modo da avere meno problemi con la lunghezza, che comunque è notevole: 90cm, con una "bocca" di 3x40cm. Questa mi da una sezione utile di circa 120cm quadri e una velocità dell'aria nel condotto di massimo 18 m/s. Il picco si ottiene comunque a frequenze molto basse, che mi dovrebbe tenere lontano da problemi di soffi. L'altoparlante verrà posizionato a fianco della porta, ho deciso di fare il foro con il mobile montato per minimizzare eventuali deformazioni del pannello durante l'operazione. Un'ulteriore pannello da 25mm andrà a sovrapporsi sul lato slot-altoparlante in modo da avere la sospensione del driver non sporgente e poter dare con la fresatrice un'ammorbidita all'uscita dell'aria, realizzando una sorta di flare sullo slot.

Sto aspettando a mettere il "tappo" laterale perchè sono indeciso se trattare acusticamente l'interno della cassa, e come: pensavo a qualche passata di antirombo o qualche pannello bituminoso di quelli adesivi, che si trovano dagli autoricambi..che dite? Il risultato è veramente pesante, solido e massiccio, e mancano ancora 2 pannelli, driver, ampli, finitura..ma per non saper ne leggere ne scrivere ho messo dei listelli di rinforzo negli angoli, cercando di non ostruire però la bocca interna del reflex.

Dai dai...consigli, pensieri, critiche..fa schifo?

Alla fine come è andata a finire??

Beh purtroppo ci sto ancora lavorando, ma sono andato avanti..non ho aggiornato più perchè mi sembrava non interessasse molto (non è una critica a nessuno, un'argomento puo anche non interessare)
In sostanza:
-Ho dato 3 mani di catramina su tutte le pareti interne, lasciando asciugare 2 giorni tra una mano e l'altra.
-Non contento/convinto ho applicato un foglio bituminoso al centro delle pareti, esclusa quella dove andrà montato l'altoparlante
-Ho fatto i fori per altoparlante e l'ampli e applicati i dadi a ragno per il fissaggio degli stessi

A proposito dell'amplificatore alla fine ho cambiato idea e ho preso quello in vendita su ebay a 125€ piu spedizione, seguendo l'esperienza positiva di persone che l'hanno preso (letto su altri forum). Ho scoperto che poi è lo stesso che Part Express vendeva tempo fa e quasi uguale a quello che Madisound vende ancora, marcato Keiga. La scelta, a parte il prezzo piu basso rispetto al BK di circa 80€, è soprattutto dovuta alla presenza su questo ampli del filtro subsonico e del bass boost regolabili mediante la sostituzione di 2 resistenze: QUI trovate il pdf con le tabelle delle resistenze per le varie combinazioni di bass boost/subsonico possibili. Io, dopo averlo provato per vedere se era tutto ok, le ho sostituite subito con una 56 e 120kohm, valori per una risposta flat e un subsonico posizionato a 19hz. Ne ho approfittato anche per mettere le resistenze sull'altro lato della basetta del pre, in modo da non doverla piu smontare nel caso voglia intervenire nuovamente sulle resistenze.

Stasera ho incollato e messo sotto morsetti l'ultimo pannello del cabinet, se faccio in tempo domani vorrei provarlo..curioso!

A breve aggiungerò qualche foto.

gianfry1973 ha scritto:Beh purtroppo ci sto ancora lavorando, ma sono andato avanti..non ho aggiornato più perchè mi sembrava non interessasse molto (non è una critica a nessuno, un'argomento puo anche non interessare)

Ciao,
personalmente stavo seguendo con interesse, non sono intervenuto perchè non avevo niente da dire
Continua e mettici le foto,

Ok perfetto, metto qualche foto. Eccone qualcuna della modifica all'ampli: potete vedere le resistenze che sono state spostato sull'altro lato della besetta del pre per poter intervenire piu agevolmente in futuro, senza dover smontare mezzo ampli ogni volta.

Ecco la scheda pre smontata. Le resistenze già sono state spostate. La cosa complicata è staccarla (è anche incollata, oltre che avvitata) senza fare danni al suo supporto che è in una sorta di schiuma scura, tipo guarnizioni per le finestre, che assicura la tenuta al passaggio dell'aria: grazie a questa accortezza l'ampli non ha bisogno di un sottovolume dedicato.


Ed eccola la scheda rimontata.



Ecco invece il cabinet durante alcune fasi della lavorazione. Sedi per l'altoparlante e ampli, fori con relativi "ragni" per il fissoggio etc. Si notano anche il foglio bituminoso incollato sulle pareti interne: si tratta di quello per carrozzieri, autoadesivo, costa circa 8€ al foglio 50x100cm.





Alla fine di tutto cio potevo non provarlo, anche solo qualche minuto? Assolutamente no!



Chiaramente la posizione di lavoro non sarà quella, mancano infatti ancora i piedi per poterlo mettere in posizione down-fire e mascherarlo da tavolino..
Non lapidatemi per l'infimo cavo di segnale, era una prova, ho usato il primo che mi è capitato in mano, non sarà assolutamente quello definitivo!

Dai pochi minuti che ho avuto per saggiarne le prestazioni, nonostante la posizione, il cavo di segnale ( ) , l'altoparlante ancora da rodare etc etc posso dire che il salto dal mio vecchio sub Jbl è mostruoso.. Con dei segnali a frequenza fissa (20, 25, 30 40 50 63hz) la prima cosa interessante è che non vibra nulla se non le pareti e suppellettili vari, quindi il box è bello rigido e sordo a sufficienza. A 20hz si sente un po di soffio (a livello molto sostenuto, diciamo a palla) che penso e spero dovrebbe migliorare con il secondo pannello che andrò a sovrapporre sul lato altoparlante, dove realizzerò un po di "flare" con la fresatrice. Comunque dai 25hz in su sparisce..e contemporaneamente sembra voler tirare giu casa

A questo punto mi rimane da tagliare (foro per l'ap e per il reflex) il pannello di rinforzo sul fondo, fare dei piedini adeguati e rifinire il tutto. All'interno, sulle pareti pensavo di mettere uno strato di spugna bugnata. Sul top invece una lastra di marmo, per i piedi sarei intenzionato ad andare su delle rotelle con blocco perchè gia adesso, anche senza ap e ampli, lo si solleva a fatica..
Per la finitura invece credo andrò su un'impiallacciatura, vediamo cosa riesco a fare. Il problema maggiore è il tempo, le ferie sono ancora lontane purtroppo..

Dai su, consigli, commenti, critiche..non fatemi sentire un'escluso

Ciao,
Io non ci trovo proprio niente da criticare mi sembra un lavoro ben fatto.
Se proprio devo ....non mi sarei fidato della sigillatura dell'ampli e avrei fatto un subvolume a parte, anche per tenere l'elettronica (condensatori soprattutto) in un 'ambiente più tranquillo.
Consiglio : se il mobile non vibra e non "romba" (non trovo un termine, spero tu capisca ) non metterci la spugna o altro fonoassorbente, lascialo così.

Grazie, io ci sto provando..e a quanto pare male non sta andando!
Riguardo la sigillatura ho pensato che tutto sommato, essendo un reflex, non ci sono pressioni esagerate all'interno del box..diciamo che mi sono fidato ma se fosse stato un cassa chiusa avrei sicuramente fatto un subvolume. Comunque visto che a 20hz a palla non ha fatto una piega dovrei stare tranquillo.
Riguardo il fonoassorbente: credo di aver capito cosa intendi per "romba" e non mi sembra ci sia questo problema, ma perchè mi consigli di non mettere niente? Ci sono delle controindicazioni? Avevo pensato di metterlo per sicurezza..
Ciao e grazie.

Complimenti, bel lavoro.




Il Plate Amp dove lo hai preso?
E' estremamente interessante

gianfry1973 ha scritto:Grazie, io ci sto provando..e a quanto pare male non sta andando!
Riguardo la sigillatura ho pensato che tutto sommato, essendo un reflex, non ci sono pressioni esagerate all'interno del box..diciamo che mi sono fidato ma se fosse stato un cassa chiusa avrei sicuramente fatto un subvolume. Comunque visto che a 20hz a palla non ha fatto una piega dovrei stare tranquillo.
Riguardo il fonoassorbente: credo di aver capito cosa intendi per "romba" e non mi sembra ci sia questo problema, ma perchè mi consigli di non mettere niente? Ci sono delle controindicazioni? Avevo pensato di metterlo per sicurezza..
Ciao e grazie.

In un reflex non mettendo niente hai meno perdite.

@sonic63
Ok, grazie per il consiglio, non metterò nulla.

@Josto
Grazie.
L'ampli, a quel prezzo, mi sembra ottimo..l'ho preso su ebay, il venditore (italiano) ne ha ancora 3. Se non lo trovi fammelo sapere, ti mando un mp.

Di solito il fonoassorbente dentro i sub reflex è nullo o è proprio risicato. Sono contento che abbia finito il tutto. Mi dispiace mi ero un pò perso la discussione sono un pò fuori dalle questioni audio in questo momento....

Avrei messo qualche traversina di rinforzo in più tipo questo esempio:





Però se il tuo mobile non vibra molto può andare bene lo stesso

Ho letto l'application note e con un sapiente uso del filtro subsonico si può mettere in 40 litri.
Bassbox in tale volume, accordato a 30 Hz, subsonico a 19 e Q pari a 1.9, abbondante assorbente acustico e QL=15 mi da come F3 i 25 Hz circa
