Re: Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083

Da Barone Rosso Mer 27 Apr 2011 - 7:33

piero7 ha scritto:Grazie barò! Lo voglio provare sto chip, mi serve proprio un ali lineare...

mi pare che farnel ce l'ha questi chip

Anche digikey ha la versione to220.
Gli altri hanno solo le versioni SMD Rolling Eyes

MaurArte ha scritto:
PS l'LT3080 con i DAC è eccezionale.

E provalo con un ampli di potenza ... max un ta2024 .
Per andare oltre temo che bisogna metterli in parallelo e non so se regge.

Da Barone Rosso Ven 20 Mag 2011 - 18:28

Adesso non ci sono più scuse per i ta2024 ta2020 ta2021
La batteria può pure andare in pensione Very Happy

Uscito da poco il lt3083 con 3A di corrente massima e le stesse prestazioni del lt3080.
http://www.linear.com/product/LT3083

Razz

E questo potrebbe pure andare coi tk2050 e forse coi ta2022 (anche se la tensione di alimentazione sarebbe un po bassa)

Da flovato Ven 20 Mag 2011 - 19:58

Barone Rosso ha scritto:Adesso non ci sono più scuse per i ta2024 ta2020 ta2021
La batteria può pure andare in pensione

Con ho senza resistenza interna il suono della batteria è quello che più mi affascina dei piccoli T.
Ne riconosco i limiti ma le mie orecchie percepiscono anche i pregi.

Ben lieto di provare soluzioni più performanti, attualmente solo un lineare serio mi potrebbe incuriosire.
Appena avete partorito la soluzione definitiva mi metto in cosa per l'acquisto.

Da icsnerdics Ven 20 Mag 2011 - 20:01

sample in arrivo. Please

Da MaurArte Ven 20 Mag 2011 - 20:03

Appena arriveranno farò un test.

Da Barone Rosso Ven 20 Mag 2011 - 20:58

Tutti a scrocco .... vedo

Da Barone Rosso Ven 20 Mag 2011 - 21:05

flovato ha scritto:
Barone Rosso ha scritto:Adesso non ci sono più scuse per i ta2024 ta2020 ta2021
La batteria può pure andare in pensione

Con ho senza resistenza interna il suono della batteria è quello che più mi affascina dei piccoli T.
Ne riconosco i limiti ma le mie orecchie percepiscono anche i pregi.

Ben lieto di provare soluzioni più performanti, attualmente solo un lineare serio mi potrebbe incuriosire.
Appena avete partorito la soluzione definitiva mi metto in cosa per l'acquisto.

Il lt3083 potrebbe essere davvero la soluzione definitiva (o quasi) visto che risolve alla radice il problema della potenza troppo limitata dell'ottimo lt3080.

Non penso che ci saranno grosse differenze soniche.
Ma anch'io sto aspettando i samples Very Happy

e proverò prima di dare un giudizio.

Da icsnerdics Sab 28 Mag 2011 - 21:12

finalmente ho trovato tempo di mettere su un circuito, ho usato lo schema base della Linear con i componenti che mi trovo nel mucchio, non capisco perchè riesco a regolare la tensione col trimmer, ma quando attacco un qualsiasi carico, va in corto e ovviamente il 3080 scalda a bestia.

premetto che è su protoboard il tutto, ma c'ho attaccato una ventola per pc, mica un ampli 100W. Hehe

chi mi da una mano?

Da Barone Rosso Sab 28 Mag 2011 - 21:23

icsnerdics ha scritto:finalmente ho trovato tempo di mettere su un circuito, ho usato lo schema base della Linear con i componenti che mi trovo nel mucchio, non capisco perchè riesco a regolare la tensione col trimmer, ma quando attacco un qualsiasi carico, va in corto e ovviamente il 3080 scalda a bestia.

premetto che è su protoboard il tutto, ma c'ho attaccato una ventola per pc, mica un ampli 100W.

chi mi da una mano?

L'lt3080 non scalda o scalda pochissimo anche sotto carico quindi c'è un errore.
Per regolare la tensione gli devi per forza mettere un carico minimo di ca. 2 KOhm altrimenti resta sempre al massimo.

Se non c'è davvero nessun carico e riesci a regolare le tensione, la cosa potrebbe essere il segno di un errore.

Controlla il circuito .....

Da icsnerdics Dom 29 Mag 2011 - 2:21

sono appena rientrato e bere uischi per poi ragionare sui circuiti evidentemente aiuta, il uischi aiuta sempre a dirla tutta, ho risolto, avevo fatto degli errori di collegamento.

domani vedo come suona.

Da icsnerdics Dom 29 Mag 2011 - 14:09

allora per ora ho provato solo con il mio cmoy (opa2132) da scrivania, tutto molto silenzioso, ma se andiamo a paragonarlo con le due batterie da 9 volt (che in due fanno malamente 13V a differenza del lt che regola una alimentazione di 18V) l'lt prende delle sonore bastonate nei denti, bassi piatti, velocità forse c'è, ma manca il punch proprio, arrivo a fondo scala dell'ampli e non mi sanguinano i timpani, con le batterie mi fermo pesantemente a metà e se non ricordo male ho un guadagno pari a 5 sul cmoy, usando delle Koss Porta Pro (che già di bassi ne hanno normalmente secondo me).

boh non so se è un fatto di implementazione*, ma per ora per un ampli così poco bisognoso di corrente come il cmoy, non lo trovo per niente valido il 3080.

* infatti uso per comodità un ampli per portatile ma che ha i suoi bei 6A di simpatia in ingresso al lt, appena ho tempo provo con un toroidale e un bel cap ciccio.

Da Barone Rosso Dom 29 Mag 2011 - 19:44

icsnerdics ha scritto:allora per ora ho provato solo con il mio cmoy (opa2132) da scrivania, tutto molto silenzioso, ma se andiamo a paragonarlo con le due batterie da 9 volt (che in due fanno malamente 13V a differenza del lt che regola una alimentazione di 18V) l'lt prende delle sonore bastonate nei denti, bassi piatti, velocità forse c'è, ma manca il punch proprio, arrivo a fondo scala dell'ampli e non mi sanguinano i timpani, con le batterie mi fermo pesantemente a metà e se non ricordo male ho un guadagno pari a 5 sul cmoy, usando delle Koss Porta Pro (che già di bassi ne hanno normalmente secondo me).

boh non so se è un fatto di implementazione*, ma per ora per un ampli così poco bisognoso di corrente come il cmoy, non lo trovo per niente valido il 3080.

* infatti uso per comodità un ampli per portatile ma che ha i suoi bei 6A di simpatia in ingresso al lt, appena ho tempo provo con un toroidale e un bel cap ciccio.

E la doppia alimentazione dell'opa come la fai?
Se come riferimento di massa usi il centro delle batterie forse c'è qualcosa che non va.

Dovresti reallizare una doppia alimentazione vera.

Un singolo stabilizzatore dovresti usarlo per alimentazioni solo positive o solo negative.
O forse hai fatto un errore con la massa.

Da Cella Dom 29 Mag 2011 - 19:58

Stentor va benissimo con le due batterie in serie per la doppia alimentazione.

Nessun inconveniente.

Da icsnerdics Dom 29 Mag 2011 - 20:07

Barone Rosso ha scritto:
icsnerdics ha scritto:allora per ora ho provato solo con il mio cmoy (opa2132) da scrivania, tutto molto silenzioso, ma se andiamo a paragonarlo con le due batterie da 9 volt (che in due fanno malamente 13V a differenza del lt che regola una alimentazione di 18V) l'lt prende delle sonore bastonate nei denti, bassi piatti, velocità forse c'è, ma manca il punch proprio, arrivo a fondo scala dell'ampli e non mi sanguinano i timpani, con le batterie mi fermo pesantemente a metà e se non ricordo male ho un guadagno pari a 5 sul cmoy, usando delle Koss Porta Pro (che già di bassi ne hanno normalmente secondo me).

boh non so se è un fatto di implementazione*, ma per ora per un ampli così poco bisognoso di corrente come il cmoy, non lo trovo per niente valido il 3080.

* infatti uso per comodità un ampli per portatile ma che ha i suoi bei 6A di simpatia in ingresso al lt, appena ho tempo provo con un toroidale e un bel cap ciccio.

E la doppia alimentazione dell'opa come la fai?
Se come riferimento di massa usi il centro delle batterie forse c'è qualcosa che non va.

Dovresti reallizare una doppia alimentazione vera.

Un singolo stabilizzatore dovresti usarlo per alimentazioni solo positive o solo negative.
O forse hai fatto un errore con la massa.

il riferimento a massa è dato da un partitore resistivo, è l'implementazione standard del cmoy, va più che bene fino a quando non c'è uno squilibrio significativo di carica tra le due batterie in serie.

Da Barone Rosso Dom 29 Mag 2011 - 20:33

icsnerdics ha scritto:
il riferimento a massa è dato da un partitore resistivo, è l'implementazione standard del cmoy, va più che bene fino a quando non c'è uno squilibrio significativo di carica tra le due batterie in serie.

Se la cosa funziona con le batterie non mi convince del tutto con un alimentazione convenzionale.
In genere per gli opamp si fanno due alimentazioni una positiva e una negativa, o nel caso si alimenta solo positivo ma separando le masse.

Il negativo dell'alimentatore dove lo hai attaccato?

Da icsnerdics Dom 29 Mag 2011 - 20:41

ci vogliono due secondi a cercare lo schema del cmoy, c'è una massa virtuale.

Da Barone Rosso Dom 29 Mag 2011 - 21:00

icsnerdics ha scritto:ci vogliono due secondi a cercare lo schema del cmoy, c'è una massa virtuale.

Lo so bene.
Ma il virtual groud è una cosa che va molto bene con le batterie.
Ed ho qualche dubbio che potrebbe andare altrettanto bene anche con delle alimentazioni stabilizzate.

Comunque se unsi il ta3080 a circa 18v sull'uscita gli devi mettere circa 10uF di condensatori a film (poliestere polipropilene) alimenti potrebbe andare male o nel caso peggiore ultra-low-esr.

Da Barone Rosso Sab 4 Giu 2011 - 15:00

Mi sto pure facendo la PCB Very Happy

Per il moneto in versione beta.

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Cattur10

Da Barone Rosso Mar 7 Giu 2011 - 21:19

Nuova versione.
Questa volta molto più definitiva Very Happy

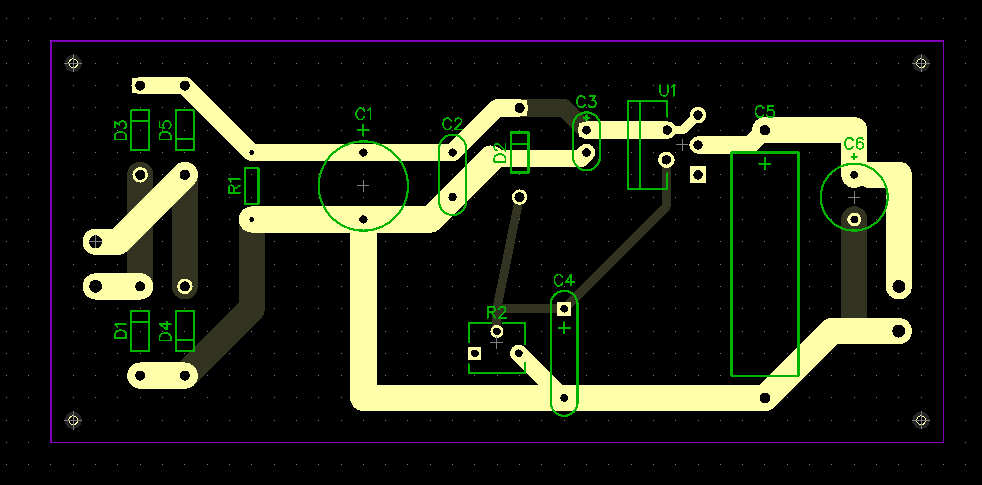

Che ne dite ... di questa PCB?

Il concetto è semplice: raddrizzatore discreto -> livellamento e stabilizzatore regolabile in tensione.
Dimensione ca. 40mm x 100mm

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Cattur12

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Cattur12

Anche in 3D Cool

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Cattur13

Da Tfan Mar 7 Giu 2011 - 23:40

presi pure io Dribbling

Da Miclaud Mer 8 Giu 2011 - 0:24

Tfan ha scritto:presi pure io

Ci facci sapere! Dribbling

Da Barone Rosso Gio 9 Giu 2011 - 22:21

LT3083 in azione .... e 'sta volta il raddrizzatore è fatto in modo serio con dei diodi ultrafast.
E uso degli MKP per lo stabilizzatore (un po ingombrati)

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Dsc01213

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Dsc01213

E di potenza ce n'è abbastanza per tutti Cool

lt3083: http://www.linear.com/product/LT3083

Da Tfan Gio 9 Giu 2011 - 22:31

Miclaud ha scritto:
Tfan ha scritto:presi pure io

Ci facci sapere!

ci farò una sure supertweakkata come le tue usando diodi schottky e una decina di panasonic FC da 2200uF come filtro prima del regolatore... Dovrebbe uscire qualcosa di carino! Wink

Da Barone Rosso Gio 9 Giu 2011 - 22:46

Tfan ha scritto:
Miclaud ha scritto:
Tfan ha scritto:presi pure io

Ci facci sapere!

ci farò una sure supertweakkata come le tue usando diodi schottky e una decina di panasonic FC da 2200uF come filtro prima del regolatore... Dovrebbe uscire qualcosa di carino!

Mettine 3 o 4 che bastano (e teoricamente ne basterebbe solo 1) ... i condensatori importanti sono quelli dopo il regolatore.

Anche i diodi penso che siano influenti in questo caso, ma se hai dei Schottky o ultrafast usali pure ....

Da Barone Rosso Lun 13 Giu 2011 - 19:47

Batteria al piombo Vs. LT3080 (la caduta di un mito) + LT3083 - Pagina 2 Dsc01214

Dopo qualche giorno di test ... la conclusione è che il lt3083 va bene come il suo fratellino minore.
E coi suoi 3A di corrente massima regge senza problemi la potenza richiesta da un ta2024 / ta2020 / ta2021.

Conclusione ... ottimo Cool

Anzi, questo lo testerò pure col tk2050 visto che di potenza ne ha abbastanza.
