Base autocostruita per giradischi: il T-Rubber
Salve a tutti, dato che da poco ho ripreso ad ascoltare i vinili, ho pensato di realizzare a una base su cui collocare il giradischi che facesse bene il suo compito di isolare il piatto e che nello stesso tempo non fosse un pugno neglio occhi dal punto di vista estetico.
Così, mettendo insieme residui di lavorazione del legno, e un pò di sano olio di gomito per i tagli (tutti fatti a mano) questo è stato il risultato, spero vi piaccia
Per la base ho usato una tavola di pino, perchè più sordo dell'abete ma ugualmente leggera (e più economica ). Infatti la base non deve essere troppo pesante ma piuttosto "sorda".
Come materiale smorzante ho usato il più economico (ma a mio avviso funzionalissimo) che ho trovato: un foglio di gomma che vendono al brico in rotoli, dimensioni 1m x 35cm x 4mm di spessore, pagato solo 5€. Da qui il nome banalissimo della base
Ho incollato quindi il foglio di gomma opportunamente tagliato su entrambe le facce della tavola "pinesca"
Le tre punte cioè le tre viti (con dado cieco, in pura T-philosophy ) le ho avvitate direttamente sulla tavola, sulla faccia che consideriamo superiore, poi una volta avvitate ho rivestito tale faccia con il primo foglio di gomma. In questo modo le viti sbucano sulla faccia inferiore della tavola, che va anch'essa rivestita con la gomma (la quale va chiaramente forata in corrispondenza delle 3 viti), in modo che le viti "sbuchino" attraverso la gomma. Per non far poggiare direttamente le viti sul tavolino (tnt flexy và, mica uno qualsiasi ) ho messo dei dadi ciechi sulle punte, non tanto per il tavolino di puro MDF ma per poter regolare la base in 3 punti visto che si tratta di un giradischi e deve stare in bolla perfettamente.
Per rendere ancor più solido il tutto ho fissato le viti da sotto con dadi a farfalla, frapponendo tra il dado e la gomma una rondella in modo da non rovinare la gomma stessa.Ora piedini e base sono un tutt'uno, e ciò è fondamentale per la buona riuscita del progetto.

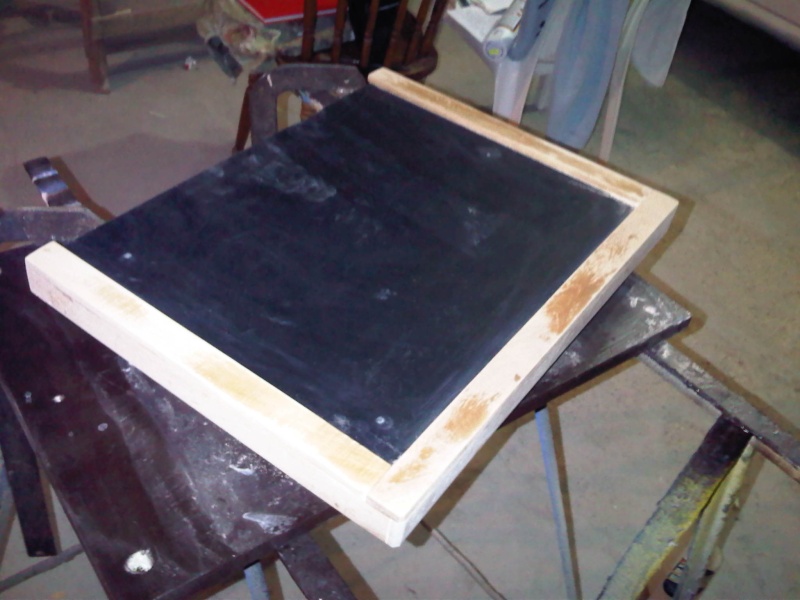

Per dare un piccolo tocco estetico ho bordato l'intera base incollando dei listelli di pioppo larghi 30mm e spessi 8mm, tagliati su misura. Per i listelli della parte frontale, al solito ne ho messo uno frontale centrale più grande e quelli laterali (fianchetti) posti sempre dietro al frontale (come si vede in foto). Dopo l'incollaggio (un paio d'ore) stuccatina overnight.
Verniciato poi il tutto con impregnante a cera color palissandro. Ho trovato la soluzione ideale dare 4 mani (ma anche 3 vanno benissimo) intervallate da 12 ore e di volta in volta da una passata con carta vetrata grana finissima da 1000 prima di riverniciare.
Poi, tanto per fare il figo ho smussato gli spigoli con levigatrice manuale, arrivando ad un discreto risultato.
Le varie mani sono necessarie per coprire le parti stuccate In foto vedete il risultato dopo solo una mano di impregnante..........
Qui vedete il bordo dopo 3 passate, e nel frattempo mi sono preso la libertà di aggiungere una composizione lignea sulla faccia superiore, avendo listelli in eccesso. Li ho tagliati con la sega manuale angolare, quella per fare le cornici và e non vi dico per farli perfetti ma alla fine la precisione è discretamente accettabile.
Questi inserti superiori agli angoli hanno la funzione di fare da basamento ai piedi del giradischi, ma volendo se ne possono aggiungere a piacere ad esempio sotto al motore.
Per mio gusto non ho verniciato gli inserti, ma trattati solo con olio paglierino che scurisce il legno conferendo una tonalità più calda. Nella foto seguente vedete i 2 inserti lineari frontale e posteriore che ancora non sono stati trattati con l'olio, e si aprrezza la differente tonalità rispetto agli inserti angolari già "oliati".
E qui anche gli inserti lineari sono stati oliati.Quindi ho rifinito l'intera base con olio paglierino (per evitare gelosie inutili tra il sopra e i laterali ) non prima di aver dato un'ultima passata con vetrata da 1000 stavolta a mano e in maniera leggerissima.
E questo è il risultato finale
Esteticamente non è il top, ma sonicamente i benefici si sentono, la gamma bassa è molto più definita e priva di sbavature, e in particolare il suono è più asciutto in gamma bassissima e meno stridulo e più morbido in gamma alta e altissima.
Spero di non avervi annoiato più di tanto, ma anzi di essere di ispirazione a qualcuno
Così, mettendo insieme residui di lavorazione del legno, e un pò di sano olio di gomito per i tagli (tutti fatti a mano) questo è stato il risultato, spero vi piaccia
Per la base ho usato una tavola di pino, perchè più sordo dell'abete ma ugualmente leggera (e più economica ). Infatti la base non deve essere troppo pesante ma piuttosto "sorda".
Come materiale smorzante ho usato il più economico (ma a mio avviso funzionalissimo) che ho trovato: un foglio di gomma che vendono al brico in rotoli, dimensioni 1m x 35cm x 4mm di spessore, pagato solo 5€. Da qui il nome banalissimo della base
Ho incollato quindi il foglio di gomma opportunamente tagliato su entrambe le facce della tavola "pinesca"
Le tre punte cioè le tre viti (con dado cieco, in pura T-philosophy ) le ho avvitate direttamente sulla tavola, sulla faccia che consideriamo superiore, poi una volta avvitate ho rivestito tale faccia con il primo foglio di gomma. In questo modo le viti sbucano sulla faccia inferiore della tavola, che va anch'essa rivestita con la gomma (la quale va chiaramente forata in corrispondenza delle 3 viti), in modo che le viti "sbuchino" attraverso la gomma. Per non far poggiare direttamente le viti sul tavolino (tnt flexy và, mica uno qualsiasi ) ho messo dei dadi ciechi sulle punte, non tanto per il tavolino di puro MDF ma per poter regolare la base in 3 punti visto che si tratta di un giradischi e deve stare in bolla perfettamente.
Per rendere ancor più solido il tutto ho fissato le viti da sotto con dadi a farfalla, frapponendo tra il dado e la gomma una rondella in modo da non rovinare la gomma stessa.Ora piedini e base sono un tutt'uno, e ciò è fondamentale per la buona riuscita del progetto.
Per dare un piccolo tocco estetico ho bordato l'intera base incollando dei listelli di pioppo larghi 30mm e spessi 8mm, tagliati su misura. Per i listelli della parte frontale, al solito ne ho messo uno frontale centrale più grande e quelli laterali (fianchetti) posti sempre dietro al frontale (come si vede in foto). Dopo l'incollaggio (un paio d'ore) stuccatina overnight.
Verniciato poi il tutto con impregnante a cera color palissandro. Ho trovato la soluzione ideale dare 4 mani (ma anche 3 vanno benissimo) intervallate da 12 ore e di volta in volta da una passata con carta vetrata grana finissima da 1000 prima di riverniciare.
Poi, tanto per fare il figo ho smussato gli spigoli con levigatrice manuale, arrivando ad un discreto risultato.
Le varie mani sono necessarie per coprire le parti stuccate In foto vedete il risultato dopo solo una mano di impregnante..........
Qui vedete il bordo dopo 3 passate, e nel frattempo mi sono preso la libertà di aggiungere una composizione lignea sulla faccia superiore, avendo listelli in eccesso. Li ho tagliati con la sega manuale angolare, quella per fare le cornici và e non vi dico per farli perfetti ma alla fine la precisione è discretamente accettabile.
Questi inserti superiori agli angoli hanno la funzione di fare da basamento ai piedi del giradischi, ma volendo se ne possono aggiungere a piacere ad esempio sotto al motore.
Per mio gusto non ho verniciato gli inserti, ma trattati solo con olio paglierino che scurisce il legno conferendo una tonalità più calda. Nella foto seguente vedete i 2 inserti lineari frontale e posteriore che ancora non sono stati trattati con l'olio, e si aprrezza la differente tonalità rispetto agli inserti angolari già "oliati".
E qui anche gli inserti lineari sono stati oliati.Quindi ho rifinito l'intera base con olio paglierino (per evitare gelosie inutili tra il sopra e i laterali ) non prima di aver dato un'ultima passata con vetrata da 1000 stavolta a mano e in maniera leggerissima.
E questo è il risultato finale
Esteticamente non è il top, ma sonicamente i benefici si sentono, la gamma bassa è molto più definita e priva di sbavature, e in particolare il suono è più asciutto in gamma bassissima e meno stridulo e più morbido in gamma alta e altissima.
Spero di non avervi annoiato più di tanto, ma anzi di essere di ispirazione a qualcuno
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Base autocostruita per giradischi: il T-Rubber
BRAVO Molto bella
sonic63- Membro classe oro
- Data d'iscrizione : 21.12.09
Numero di messaggi : 5402
Località : napoli
Impianto : pre e finali autocostruiti + casse autocostruite
Re: Base autocostruita per giradischi: il T-Rubber
sonic63 ha scritto:BRAVO Molto bella
Grazie sonic
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Base autocostruita per giradischi: il T-Rubber
Molto interessante il tuo lavoro.
Io avrei usato la vernice nera a spruzzo (bomboletta).. ma è questione di gusti.
Adesso devi comrparti un giradischi serio
Io avrei usato la vernice nera a spruzzo (bomboletta).. ma è questione di gusti.
Adesso devi comrparti un giradischi serio
_________________
Bisogna assomigliare alle parole che si dicono. Forse non parola per parola, ma insomma ci siamo capiti [Saltatempo di Stefano Benni]
Chi non sa ridere non è una persona seria [Fryderyk Chopin]
nd1967- Moderatore
- Data d'iscrizione : 04.02.08
Numero di messaggi : 12826
Località : Cavaion Veronese (VR)
Provincia : Verona
Occupazione/Hobby : Musica, Fotografia, Hi-Fi, Fumetti, Libri, Cinema
Impianto : Preamplificatore Sonus Mirus AAVT
Finale TA 3020 by Vincenzo
Lettore CD Micromega Stage 2
Giradischi Project 6.9
Diffusori Dynavoice Challenger M-65 EX
Re: Base autocostruita per giradischi: il T-Rubber
nd1967 ha scritto:Molto interessante il tuo lavoro.
Io avrei usato la vernice nera a spruzzo (bomboletta).. ma è questione di gusti.
Adesso devi comrparti un giradischi serio
ho troppi pochi dischi per pensare ad un upgrade del giradischi, comunque non va malissimo l'onesto pioneer!
Grazie del commento Nd!
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Base autocostruita per giradischi: il T-Rubber
gran bel lavoro
anche io avevo fatto una base "pesante" per il mio giradischi,ma moooolto più grezza,come da mio gusto.praticamente due piastrelloni in grezzo intervallati da 3 asticelle di legno vuoto.
cosi lo spazio vuoto diventa un "porta prephono/oggettistica" utile al giradischi
di nuovo complimenti per la lavorazione
anche io avevo fatto una base "pesante" per il mio giradischi,ma moooolto più grezza,come da mio gusto.praticamente due piastrelloni in grezzo intervallati da 3 asticelle di legno vuoto.
cosi lo spazio vuoto diventa un "porta prephono/oggettistica" utile al giradischi
di nuovo complimenti per la lavorazione
tino84- Membro classe argento
- Data d'iscrizione : 27.11.09
Numero di messaggi : 3534
Località : Gorizia
Impianto : (non specificato)
Re: Base autocostruita per giradischi: il T-Rubber
bravissimo !!! ...ora già che ci sei modificala per fare una base antisismica con la sabbia come da progetto TNT
Stentor- Membro classe diamante
- Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .
Re: Base autocostruita per giradischi: il T-Rubber
grazie ragazzi, contento che vi piaccia
P.S. ho realizzato questa non a caso, proprio per evitare sbattimenti con la sabbia! mi va benone per adesso !
P.S. ho realizzato questa non a caso, proprio per evitare sbattimenti con la sabbia! mi va benone per adesso !
