Re: DUNE dun-59050 Modifiche ed upgrade :-))

Da MaurArte Ven 26 Ago 2011 - 11:16

Considerazione:lavorando sulla controreazione ed aggiungendo un buffer potrebbe uscirne anche un integrato,forse sarebbe inutile,boh

Da madqwerty Ven 26 Ago 2011 - 11:21

MaurArte ha scritto:Mad sto pensando alle resistenze di emettitore...

MaurArte ha scritto:Considerazione:lavorando sulla controreazione ed aggiungendo un buffer potrebbe uscirne anche un integrato,forse sarebbe inutile,boh

mmm, una possibilità in più è sempre buona per definizione, ma se diventa un integrato si elimina un giochino dal rack , i bimbi potrebbero risentirsi Laughing

come mai il buffer? mi pare abbia una Zin di circa 50 kohm
(fu così che ripartiva l'eterna diatriba pre sì / pre no, Flovato dove sei Hehe

)

Da MaurArte Ven 26 Ago 2011 - 11:30

Per fare un integrato devo aggiungere un buffer (ci potrebbe anche stare a valvole visto che ho +/-60Vdc
Abbassando la controreazione ho una aumento dell'impedenza di uscita ed è conveniente bufferare...forse.
In fin dei conti è un finale,lasciamo perdere. Smile

Da Maxyx75 Ven 26 Ago 2011 - 11:37

MaurArte ha scritto:
In fin dei conti è un finale,lasciamo perdere.

Magari potrebbe interessare a più di qualcuno, ma secondo me è da vedere in un secondo momento

Da wasky Ven 26 Ago 2011 - 11:51

MaurArte ha scritto:Mad sto pensando alle resistenze di emettitore...

Curiosità n° 1 cosa userai Maurizio ? Anti induttive come le Draloric ?

Curiosità n° 2 Hai la possibilità di alzare la polarizzazione ?

Da rattaman Lun 29 Ago 2011 - 9:58

Maurizio ma il costo di questa modifica a quanto ammonta??? Mmm

........

Ps: da come ho potuto capire questo Dune è un buon Amplificatore Hehe

Da MaurArte Lun 29 Ago 2011 - 14:55

Il costo delle modifiche non lo so quantificare ma dovrebbe essere limitato
Per Rob.
Non si può alzare la polarizzazione, per raffreddare ci vorrebbe un elicottero.
Credo di non utilizzare resistenze antiinduttive.La cosa interessante sarebbe quella d portarle a 0,22Ohm...
PS le modifiche le ho finite,oggi mi devo vedere con Ivan per fare delle misure sul suo che è intonso.

Da madqwerty Lun 29 Ago 2011 - 15:07

Da MaurArte Mer 31 Ago 2011 - 17:42

A grande richiesta realizzerò anche una versione con alimentazione più semplice utilizzando lo stampato esistente.
Mi mancano alcuni condensatori mica argento per concludere. Mad

Da rattaman Gio 1 Set 2011 - 13:44

MaurArte ha scritto:A grande richiesta realizzerò anche una versione con alimentazione più semplice utilizzando lo stampato esistente.
Mi mancano alcuni condensatori mica argento per concludere.

ottima notizia!!!!! Laughing

Da MaurArte Lun 5 Set 2011 - 17:50

Primi ascolti ad ampli ancora non finito (mancano dei condensatori posti in prossimità dei transistors finali e non presenti sullo stampato)
La differenza rispetto all'originale è piuttosto evidente: maggior velocità e dinamica, gamma media più aperta e intelligibile.
Continua... (abbiate pazienza ma le modifiche fatte sono molte)

Da Silver Black Lun 5 Set 2011 - 17:57

Ho spostato nei T-Progetti.

Da MaurArte Gio 8 Set 2011 - 11:37

Alcune foto aspettando le resistenze di potenza da 0,33Ohm 5W

Dall'alto con in evidenza gli 8 condensatori Nichicon FP da 1000uF.Osservando bene si vedono anche i 4 Nichicon Muse da 100uF ed i 10 mica argento.
Notate anche l'assenza dei limitatori di corrente che erano tra le resistenze di potenza.
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 3 Dune610

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 3 Dune610

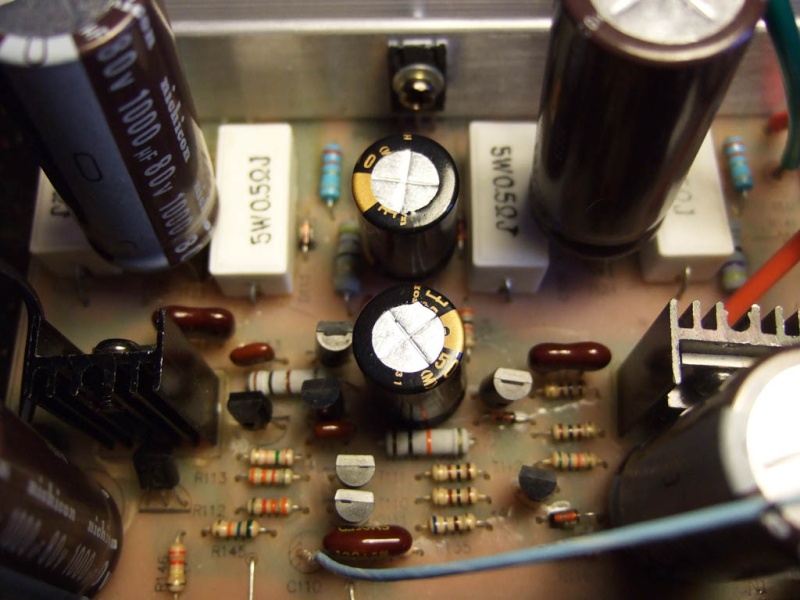

Vista in particolare di un canale con il nuovo ingresso di segnale (filo azzutto) I condensatori non devono toccare le resistenze si potenza:
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 3 Dune810

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 3 Dune810

Vista da sotto con tutti i bypass degli elettrolitici (a dx ne mancano 2 in arrivo)
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 3 Dune710

Da madqwerty Gio 8 Set 2011 - 23:48

Da wasky Ven 9 Set 2011 - 11:09

Mauri ma, i mica argento li hai sostituiti tu ? Mi dici anche in PVT dove prenderne un pò che Pastorelli non li ha più Sad

Non riesco ancora a capire QUALE ma, il dune mi ricorda un Ampli già aperto in passato con schema hitachi

Possiamo quindi annunciare che il Dune Mod by Maurarte è il Cheap Amplifier per il T-Speakers ?

Se puoi mi fai sapere gli ampere che eroga Mauri ?

Cazzarola che lavoretto di fino lo hai radicalmente modificato nella PSU Razz

Da MaurArte Ven 9 Set 2011 - 11:27

wasky ha scritto:Mauri ma, i mica argento li hai sostituiti tu ? Mi dici anche in PVT dove prenderne un pò che Pastorelli non li ha più

Non riesco ancora a capire QUALE ma, il dune mi ricorda un Ampli già aperto in passato con schema hitachi

Possiamo quindi annunciare che il Dune Mod by Maurarte è il Cheap Amplifier per il T-Speakers ?

Se puoi mi fai sapere gli ampere che eroga Mauri ?

Cazzarola che lavoretto di fino lo hai radicalmente modificato nella PSU

I mica argento li avevo.
Lo schema è un ultraclassico piuttosto ben realizzato
Tra un po di tempo mi arriveranno delle resistenze di carico per fare i test fino a 2Ohm, vediamo come si comporta.
Per il suono aspettiamo che sia tutto come deve Smile

Da wasky Ven 9 Set 2011 - 12:05

MaurArte ha scritto:I mica argento li avevo.
Lo schema è un ultraclassico piuttosto ben realizzato
Tra un po di tempo mi arriveranno delle resistenze di carico per fare i test fino a 2Ohm, vediamo come si comporta.
Per il suono aspettiamo che sia tutto come deve

Io devo riuscire a ricordarmi in che ampli ho trovato quel PCB Mauri ormai so annato in fissa Smile

Non scordarti di misurarmi i primi watt pass dice che sò i più importanti Hehe

Da rattaman Mer 14 Set 2011 - 9:10

novità??????????????? So in love

Da MaurArte Mer 14 Set 2011 - 9:56

rattaman ha scritto:novità???????????????

Mi mancano ancora le resistenze da 0,33Ohm Mad

Da MaurArte Mar 20 Set 2011 - 12:11

Ultime novità.
Colto da furore mistico ho smontato tutti i transistors finali e dopo averne acquistato un buon numero li accoppierò con il tracciacurve.
Con quelli di serie non è consigliabile sostituire le resistenze di emettitore... Smile

Per ora la differenza rispetto all'originale è comunque notevole Very Happy

Da Maxyx75 Mar 20 Set 2011 - 12:24

Sbaglio o la cosa sta prendendo una piega esasperata? Shocked

Speravo si trattasse di poche modifiche, ma mi sembra che lo stai rivoltando come un calzino.... Mi sa che non riesco mica a starti dietro Embarassed

Da MaurArte Mar 20 Set 2011 - 12:42

Maxyx75 ha scritto:Sbaglio o la cosa sta prendendo una piega esasperata?
Speravo si trattasse di poche modifiche, ma mi sembra che lo stai rivoltando come un calzino.... Mi sa che non riesco mica a starti dietro

In effetti non si tratta della solita modifica (vedi sostituzione 2 condensatori...e apparizioni di angeli ed arcangeli Smile

)
Vorrei arrivare ad un amplificatore che nei limiti del possibile suoni bene su qualsiasi carico.
Comunque quando avrò finito indicherò vari step di upgrade
