Re: DUNE dun-59050 Modifiche ed upgrade :-))

Da MaurArte Lun 17 Ott 2011 - 20:44

andreac ha scritto:
MaurArte ha scritto:
Ricorda...forse un pò la scuola inglese.

tipo gli Smiths?

No tipo questa:
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 1996lo10

Da Ivan Lun 17 Ott 2011 - 21:30

MaurArte ha scritto:TUTTO CHIARO???

Tra qualche giorno lo STEP TWO.

Grazie

Ad occhio questo lo so fare anch'io Very Happy

...

schwantz34 ha scritto:chiaro è chiaro...ma dopo qst modifiche a cosa assomiglia come suono e caratteristiche , intendo a quale amp da te conosciuto (e magari, ma non necessariamente, conosciuto da questa platea)
ciao e graz
s.

Prima delle modifiche assomiglia più o meno ai finali NAD. (secondo me!)

Da madqwerty Lun 17 Ott 2011 - 23:55

MaurArte ha scritto:Lo Step One riguarda la sostituzione delle capacità alimentazione e la rimozione dei condensatori di ingresso.

in merito alla rimozione dei C in ingresso, ne rimangono sulla rete di feedback, oppure l'ampli senza C10 e C110 amplifica anche la continua?

non chiedo info sui bomboloni di alimentazione perchè mi ricordo dell'abusivismo edilizio intravisto in passato, che magari sarà negli step successivi afro

Da schwantz34 Mar 18 Ott 2011 - 8:09

[quote="MaurArte"
Suona piuttosto bene . Oggi pomeriggio avevo da lavorare al pc e lo ho fatto suonare con il pre Yaqin attaccato alle C300.
Ricorda...forse un pò la scuola inglese.[/quote]

denghiu'!

Da MaurArte Mar 18 Ott 2011 - 8:17

madqwerty ha scritto:
MaurArte ha scritto:Lo Step One riguarda la sostituzione delle capacità alimentazione e la rimozione dei condensatori di ingresso.

in merito alla rimozione dei C in ingresso, ne rimangono sulla rete di feedback, oppure l'ampli senza C10 e C110 amplifica anche la continua?

non chiedo info sui bomboloni di alimentazione perchè mi ricordo dell'abusivismo edilizio intravisto in passato, che magari sarà negli step successivi

Non ci sono condensatori in serie al segnale sul feedback, amplifica tutto .
l'abusivismo crea problemi alla circolazione dell'aria all'interno. meglio limitarsi a sostituire i condensatori sulla scheda.

Da rattaman Ven 21 Ott 2011 - 12:42

Ragazzi io nella mia zona incredibile non ho trovato restistenze da 220ohm ma solo da 270ohm 5w ..ne ho presa 1 ,Ma va bene???

Da andreac Ven 21 Ott 2011 - 14:32

rattaman ha scritto:270ohm 5w[...]va bene???

Certo

In ogni caso se andate a leggere la discussione sull'amplificatore, trovate tutte le informazioni Wink

Da rattaman Ven 21 Ott 2011 - 14:59

andreac ha scritto:
rattaman ha scritto:270ohm 5w[...]va bene???

Certo

In ogni caso se andate a leggere la discussione sull'amplificatore, trovate tutte le informazioni

scusa vero Embarassed

io ricordavo 220ohm invece e 280ohm Crazy

ok procedo con la saldatura Oki

Da MaurArte Sab 22 Ott 2011 - 20:29

Ora passiamo alla sostituzione delle capacità sulla scheda proncipale.
Gli elettrolitici vanno sostituiti tutti. I 4 che troviamo in basso devono passare da 100uF 100V a 1000uF 80V
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Ele_mo10

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Ele_mo10

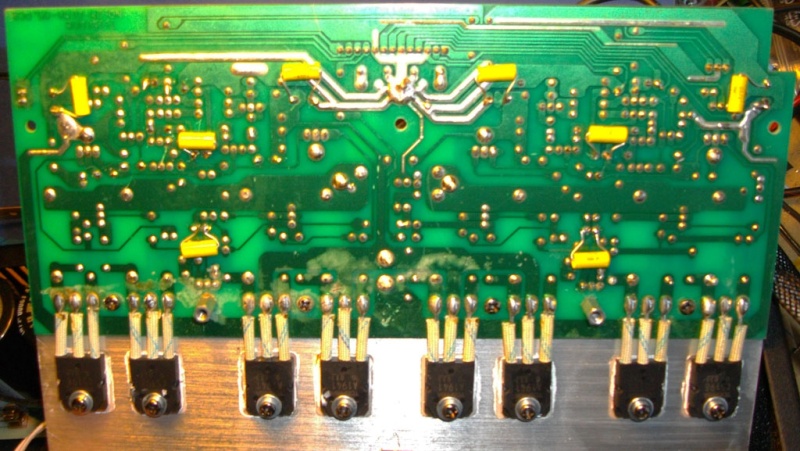

Poi passiamo alla sostituzione dei due posteriori con 2 da 100uF 63V (ho utilizzato dei Nichicon Muse). Attenzione, quelli più vicino ai 4 da 1000uF 80V vanno messi con il negativo all'interno come in foto (in origine erano degli scarsi bipolarizzati), gli altri due, quelli vicino al dissipatore, vanno posizionati come erano gli originali.
I condensatori elettrolitici vanno bypassati con dei polipropilene/poliestere da 0,1uF 100V
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Sotto10

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Sotto10

Sostituiamo poi tutti i ceramici con dei mica argento con gli stessi valori degli originali.

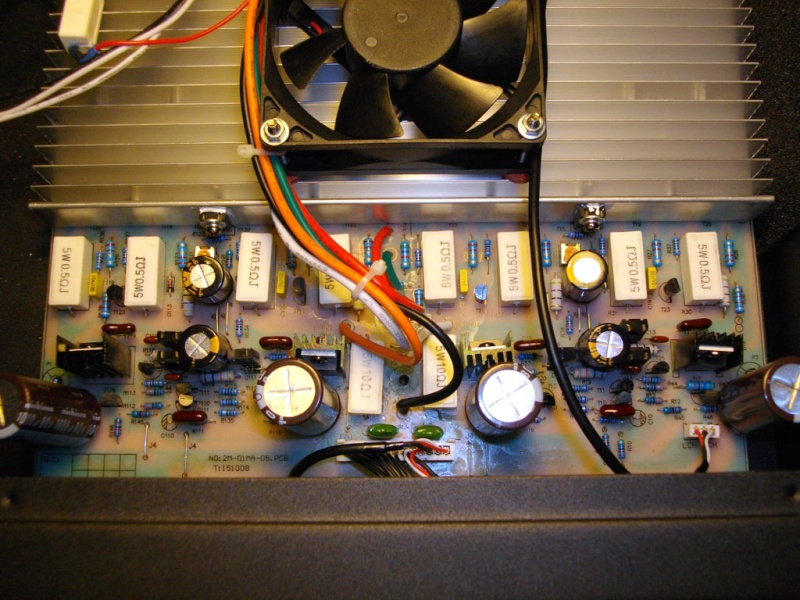

Risultato finale:
DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Step_210

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Step_210

Tutto chiaro???

PS vi consiglio caldamente le modifiche , la differenza è notevole.
Se riesco a finire lo STEP THREE accetto sfide con finali fino a 2000Euro... Smile

Da rattaman Dom 23 Ott 2011 - 9:19

Da madqwerty Dom 23 Ott 2011 - 16:20

Da maxelcrocao Dom 23 Ott 2011 - 20:01

MaurArte ha scritto:
schwantz34 ha scritto:chiaro è chiaro...ma dopo qst modifiche a cosa assomiglia come suono e caratteristiche , intendo a quale amp da te conosciuto (e magari, ma non necessariamente, conosciuto da questa platea)
ciao e graz
s.

Suona piuttosto bene . Oggi pomeriggio avevo da lavorare al pc e lo ho fatto suonare con il pre Yaqin attaccato alle C300.
Ricorda...forse un pò la scuola inglese.

con che yaquin lo hai ascoltato? ms-12b?

Da MaurArte Lun 24 Ott 2011 - 8:14

con che yaquin lo hai ascoltato? ms-12b?

Si

Da MaurArte Mar 25 Ott 2011 - 12:05

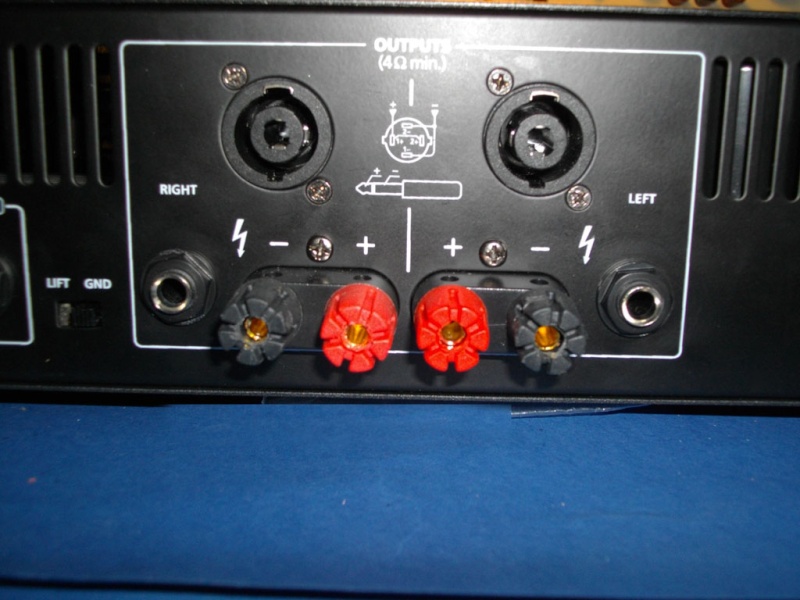

Se volete utilizzare le banane in uscite basta forare la plastica dei terminali con una punta da 6 come ho fatto:

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Out110

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Out110

Svitate le boccole e forzatele per un paio di giri. Tenendole ferme con una pinza (non stringete eccessivamente) prendete il trapano utilizzate una velocità bassa e praticate il pertuso. Smile

DUNE dun-59050 Modifiche ed upgrade :-)) - Pagina 5 Out210

State accorti con il trapano non c'è bisogno di pressioni esagerate, la plastica è tenera.

Da Ivan Mar 25 Ott 2011 - 12:55

MaurArte ha scritto:Se volete utilizzare le banane in uscite basta forare la plastica dei terminali con una punta da 6 come ho fatto:.

Altrimenti fate la pacchianata che ho fatto io Laughing

Qui

Da MaurArte Mar 25 Ott 2011 - 13:10

Ivan ha scritto:
MaurArte ha scritto:Se volete utilizzare le banane in uscite basta forare la plastica dei terminali con una punta da 6 come ho fatto:.
Altrimenti fate la pacchianata che ho fatto io Qui

Lo sai che a breve ti tocca la prova dei 2 Dune liscio e gasato??? Very Happy

Da rattaman Mar 25 Ott 2011 - 13:13

Ragazzi ma dove li trovo i condensatore da 12.000uf 80 Vdc??? Mmm

Da Maxyx75 Mar 25 Ott 2011 - 14:55

rattaman ha scritto:Ragazzi ma dove li trovo i condensatore da 12.000uf 80 Vdc???

Mi associo. Un pò alla volta mi sto convincendo che posso farcela anch'io, ma resta lo scoglio di dove reperire i componenti e quali in particolare sono consigliati in fatto di qualità e rapporto q/p. Maurizio, puoi fare anche questo ultimo sforzo? Hehe

Da MaurArte Mar 25 Ott 2011 - 16:13

Maxyx75 ha scritto:
rattaman ha scritto:Ragazzi ma dove li trovo i condensatore da 12.000uf 80 Vdc???

Mi associo. Un pò alla volta mi sto convincendo che posso farcela anch'io, ma resta lo scoglio di dove reperire i componenti e quali in particolare sono consigliati in fatto di qualità e rapporto q/p. Maurizio, puoi fare anche questo ultimo sforzo?

Per gli acquisti datevi da fare. Ho messo i modelli utilizzati, cercateli!!!

Da Ivan Ven 4 Nov 2011 - 12:26

Trovate la mia esperienza di ascolto, di questo finale gentilmente concessomi da Maurizio in questo link:
https://www.tforumhifi.com/t20743-prova-di-ascolto-dune-dun-59050-modificato-by-maurarte

Da GPDB Lun 12 Dic 2011 - 16:05

Novità sullo Step 3?

Da MaurArte Lun 12 Dic 2011 - 16:54

Ci stiamo lavorando Smile

Da Luigi.Mzzl Mer 29 Feb 2012 - 14:24

come procede? Smile

ma facendo solo lo step 1 rispetto a step 1 + step 2 le differenze sono notevoli..?

Da Luigi.Mzzl Mer 29 Feb 2012 - 14:34

per i cap da 12000uf 80v dello Step One ho trovato solo questo in vendita (senza acquistare dalla cina, dato che ci metterebbe troppo tempo):

http://www.ebay.it/itm/1x-Snap-In-Elko-12000uF-80V-85-C-35x65mm-Nippon-RoHS-ESMH800VNN123MA63S-/230698060809?pt=Bauteile&hash=item35b6ad0c09#ht_4365wt_1163

conoscete alternative?

Da MaurArte Mer 29 Feb 2012 - 14:40

sweet_boyxx ha scritto:per i cap da 12000uf 80v dello Step One ho trovato solo questo in vendita (senza acquistare dalla cina, dato che ci metterebbe troppo tempo):

http://www.ebay.it/itm/1x-Snap-In-Elko-12000uF-80V-85-C-35x65mm-Nippon-RoHS-ESMH800VNN123MA63S-/230698060809?pt=Bauteile&hash=item35b6ad0c09#ht_4365wt_1163

conoscete alternative?

Procedi
