DUNE dun-59050 Modifiche ed upgrade :-))

Visto il costo contenuto vorrei utilizzare come finali i 2SA1943 / 2SC5200 più performanti degli originali.
i toshiba costano troppo ed ho pensato di prendere i cinesi Fenghua per testarli ed eventualmente utilizzarli

Parto lunghissimo e sfigato...
Dei due tracciacure che ho in casa non ne funziona neanche uno!!!
Acquistato un terzo. Ancora non sono arrivati i transistors per la sostituzione.
Che palle!!

vuoi fare proprio le cose precise.... puoi matcharli a più punti....
Se vuoi io ne ho uno di nuova elettronica mai usa (comprato usato), ma lo ho a casa al paese...
se vuoi potrei provarlo a portare a roma.


p.s.
bello l'alimentatore dietro hp, cosa è?

Gli alimentatori che si vedono sono a dx un HP 6209B 0/400V 0/120mA ottimo per le valvole.
Quello a SX è un Power Design 0/36V 4A. Poi ho anche altri 4 alimentatori tra cui uno con precisione al 1/100V
Grazie per l'offerta del tracciacurve! Dopo una sequela di parole irriferibili ho terminato il nuovo (sempre NE LX-1538 molto più stabile del vecchio LX750)

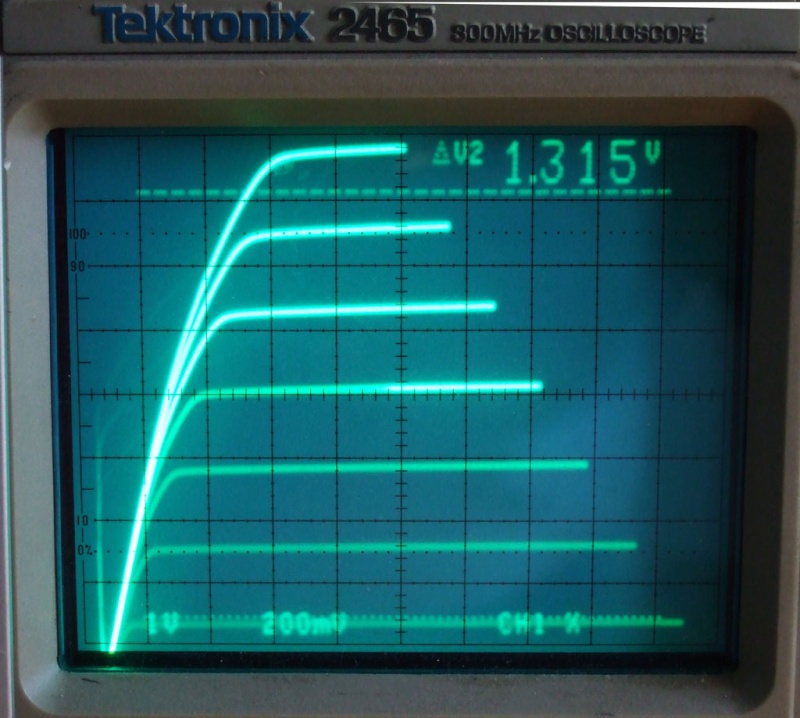

Ecco le prime tracce di test su un 2SC5200 prima di passare al Rigol digitale per farmi un archivio transistors

Ho avuto gli stessi risultati con un TEK dal costo di una autovettura di classe media...

che carini.... se non sbaglio anche su qualche nad usavano questi transistor.
Mi sarebbe piaciuto collabborare con te :-) un mito!!!!

Se questo ampli va in porto come spero il prox sarà il Behringer A500 con le valvole al posto degli operazionali...

x84andrea ha scritto:che carini.... se non sbaglio anche su qualche nad usavano questi transistor.
Mi sarebbe piaciuto collabborare con te :-) un mito!!!!

Anche il naim clone che ho li usa.

Selezionati i finali 2SC5200/2SA1943 Fenghua.
Molto buona la qualità, selezione semplice. Con 16 transistors sono riuscito a fare 6 coppie omogenee.
Per fare i raffronti ho preso anche 16 Toshiba originali!!!
Vista la qualità dei transistors passerò anche alle resistenze di emettitore da 0,22Ohm.

Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

no cazzarola e ora come prevedi di mouverti Maurizio ?


Rob

wasky ha scritto:

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

no cazzarola e ora come prevedi di mouverti Maurizio ?


Rob

Bel problema... o torno indietro o cambio chassis

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

La butto lì, ma aggiungere una ventola super silent o sostituire quella esistente con due più silenziose?

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

Ho provato a far andare il T-AMP 2400 senza ventole e riscalda tanto anche a volume non particolarmente alto , in protezione non c'è mai andato ,ma il calore raggiunto mi ha fatto subito pensare che le ventole sono necessarie ,naturalmente vanno a velocita ridotta , a volume bassissimo si sentono un po.

vicarious ha scritto:

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

La butto lì, ma aggiungere una ventola super silent o sostituire quella esistente con due più silenziose?

Troppo poco alluminio...bisogna cambiare dissipatore ma in quel case è un massacro

MaurArte ha scritto:

vicarious ha scritto:

MaurArte ha scritto:Problemi di surriscaldamento sotto carico senza la protezione in corrente.. Il dissipatore è troppo piccolo...
Se alzo la velocità della ventola il rumore è esagerato.

La butto lì, ma aggiungere una ventola super silent o sostituire quella esistente con due più silenziose?

Troppo poco alluminio...bisogna cambiare dissipatore ma in quel case è un massacro

Se non mi ricordo male il nostro amico comune "surplus" ( vabbe te sei amico della sorella ) aveva delle piastre dissipanti che possono andare bene

Mi spiace cazzarola Maurizio ero curioso di ascoltarlo da modificato

Mi spiace cazzarola Maurizio ero curioso di ascoltarlo da modificato

Non disperare

Partiamo con uno schema di modifiche semplificato rispetto a quanto fatto sino ora.
Lo Step One riguarda la sostituzione delle capacità alimentazione e la rimozione dei condensatori di ingresso.
Ecco la parte alimentazione originale dello stadio di potenza:



Si vedono a sx i nuovi condensatori verdi di bypass del ponte (NUOVA VERSIONE DEL DUNE) ed i due elettrolitici da 4700uF 80V.
Procediamo con lo smontaggio delle due schede sia di alimentazione che dello stadio finale.
Una volta tolte tutte le viti andremo a sostituire i 2 condensatori da 4700uF con due 12.000uF 80V (ho messo 2 Nippon Chemicon SMH) che poi bypasseremo con 2 poliestere da 1uF 100V


I terminali dei 2 condensatori elettrolitici sono sotto ai reofori dei condensatori verdi, quindi tutta la zona intorno andrà ripulita dallo stagno per dissaldare correttamente i vecchi elettrolitici.
Ecco la scheda con i 2 nuovi elettrolitici:


Ora andiamo a dissaldare e ponticellare i due elettrolitici sul segnale ottenendo così un amplificatore accoppiato in continua:
i due condensatori da eliminare sono c110 e c10:





Questo è uno dei 2 condensatori gia ponticellato:



c10 andrà ponticellato come c110.

A questo punto rimontate tutto e ascoltate la differenza. Vi anticipo che il miglioramento è ben avvertibile sia in dinamica che in pulizia in gamma media.

TUTTO CHIARO???

Tra qualche giorno lo STEP TWO.

MaurArte ha scritto:

TUTTO CHIARO???

Chiarissimo !!!!

chiaro è chiaro...ma dopo qst modifiche a cosa assomiglia come suono e caratteristiche , intendo a quale amp da te conosciuto (e magari, ma non necessariamente, conosciuto da questa platea)
ciao e graz
s.

Non ho capito una cosa: quando sotituisci i due elettrolitici, poi i due condensatori verdi sotto restano o spariscono?

Maxyx75 ha scritto:Non ho capito una cosa: quando sotituisci i due elettrolitici, poi i due condensatori verdi sotto restano o spariscono?

I condensatori verdi li ho aggiunti, in origine non ci sono. Vanno messi.

Ma allora sono i 2 poliestere da 1uF 100V?

Maxyx75 ha scritto:Ma allora sono i 2 poliestere da 1uF 100V?

Si come ho scritto

schwantz34 ha scritto:chiaro è chiaro...ma dopo qst modifiche a cosa assomiglia come suono e caratteristiche , intendo a quale amp da te conosciuto (e magari, ma non necessariamente, conosciuto da questa platea)
ciao e graz
s.

Suona piuttosto bene . Oggi pomeriggio avevo da lavorare al pc e lo ho fatto suonare con il pre Yaqin attaccato alle C300.
Ricorda...forse un pò la scuola inglese.

MaurArte ha scritto:
Ricorda...forse un pò la scuola inglese.

tipo gli Smiths?
