Progetto subwoofer

Da un po' di giorni mi sto applicando a questo progetto nato per sfizio, derivante dal fatto che 10 anni fa ho comprato un sub ciare da 32cm e 700W RMS. Ai tempi l'autocostruzione ci portò a progettare una cassa da 60 litri (non ricordo perfettamente il progetto, anche perchè io avevo un ruolo marginale e fece tutto un amico) che suona bene ma non mi entusiasma per dinamicità.
torniamo al presente.
Dopo averlo accantonato per svariati anni eccolo che mi torna tra le mani e decido di controllare su internet se qualcuno si è divertito ad autocostruire una cassa diversa, ed ecco che mi passa per le mani un articolo di ACS-AudioCarStereo (n.97 a pag. 118) nel quale gli autori elogiano il prodotto e ne fanno 4 diverse simulazioni.
Una di queste (la 3^) dice di "sfruttare le molte doti" e decido di buttarmici, e via che cominciano i calcoli.

Riporto un po' di dati (del costruttore) riguardanti il diffusore:
Tipo: woofer 32cm
Potenza max continua: 700W RMS
Impedenza nominale: 4 ohm
Fs: 42 Hz
Qts: 0.32
Vas: 33 L
Sensibilità: 91 dB 1W/1m
Xmax: 11 mm
Diametro bobina mobile: 100 mm
Peso: 11.1 Kg
Diametro foro 282 mm
Profondità: 127 mm

Attraverso il multimetro (5 misure tutte uguali) ho valutato la resistenza effettiva ed ho avuto come valore:
Re: 3.36 ohm

Qui sotto riporto il trafiletto riguardante il progetto in cassa 20 litri che loro definiscono il migliore:



E la relativa simulazione:



Voi che ne sapete più di me che ne pensate? io il legno l'ho già comprato ed in settimana cercherò di iniziare la lavorazione; mi resta un dubbio riguardante il filtro ed i condotti del reflex:
1. IL FILTRO
Come caspita lo costruisco un filtro elettronico passa-alto che allinei la frequenza a a 39Hz?
2. CONDOTTI REFLEX
L'autore propone un condotto lungo 476mm largo 84mm, con cosa lo costruisco?
potrei usare 2 condotti anziché 1? La risposta dovrebbe essere si, ma come calcolo l'equivalenza?

Appena torno a casa posto le dimensioni del BOX che andrò a costruire!

Chiedo scusa per la lunghezza del post e per la scarsa qualità delle immagini, purtroppo la sintesi non è nelle mie corde e la rivista è vecchia di anni!

trovate le formule per il calcolo del condotto reflex dopo un lungo peregrinare in internet; le ho riscritte nella maniera più chaira possibile.

per quanto riguarda il diametro minimo:


per quanto riguarda l'equivalenza tra uno o più tubi:


ed infine la lunghezza:


stasera mi cimento nel calcolo e vediamo cosa ne viene fuori!

Questa sera sono partito col taglio, per ora ho tagliato i pannelli ed effettuato il foro del diffusore, il tutto in circa 2 ore....

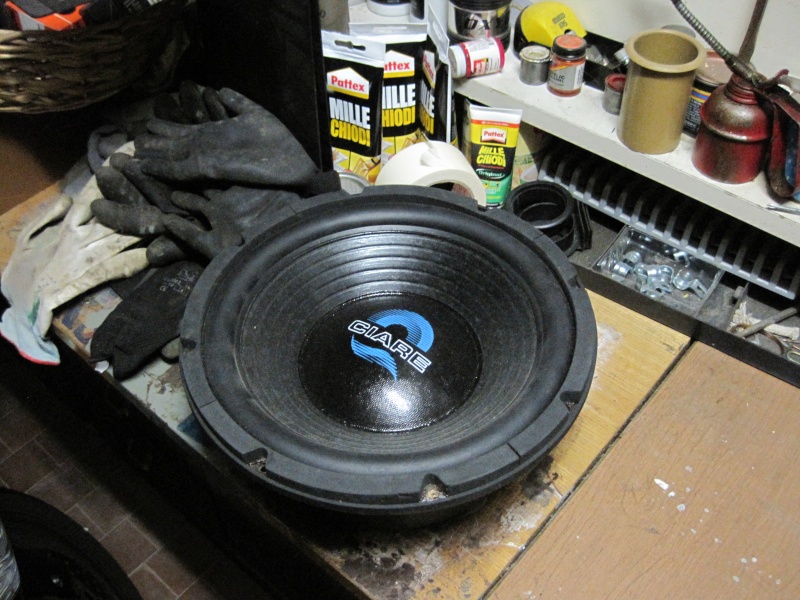

foto della bestia:


il taglio dei pannelli in MDF 19mm:


preparazioe e centraggio:


foro terminato, si passa (domenica) alla vaschetta:

spero che il post interessi a qualcuno.. mi pare di fare un monologo da scemo a volte...

Io seguo tutti i thread DIY

danibizzar ha scritto:trovate le formule per il calcolo del condotto reflex dopo un lungo peregrinare in internet; le ho riscritte nella maniera più chaira possibile.

per quanto riguarda il diametro minimo:


per quanto riguarda l'equivalenza tra uno o più tubi:


ed infine la lunghezza:

queste formule non vanno.. secondo loro il diametro minimo dovrebbe essere 23cm....
ho detto una cag@ta, avevo sbagliato le unità; mettendole giuste mi da un diametro minimo di 75mm.. ora ci siamo!

secondo il diametro equivalente, usando 2 tubi anziché 1 dovrei utilizzare dei diametri da 106mm.

Josto ha scritto:Io seguo tutti i thread DIY

grazie del sostegno morale!

Ti seguo anch'io.

traspar ha scritto:Ti seguo anch'io.

grazie anche a te!!

correda tutto con formule ed avrai mia (modesta) approvazione

Bella bestia quel Ciare, ostia!
Facendo una rapida simulazione, inserendo un passaalto a circa 40hz ed accordandolo in 20lt come da progetto, la risposta con 150w è IMHO interessante, a patto di non voler scassare i muri a 20hz, perchè si taglia pesantemente tutto sotto i 40 :


Il tubo di accordo è dura piazzarlo lì dentro senza piegarlo, però....
E rimpicciolirlo significhrebbe far soffiare non poco il condotto... Guarda:


in rosso il condotto come da progetto
in azzurro D 60mm x L 230mm
in rosa due tubi D 45mm x L 270mm

Ma le misure del box quali sono?

alessi89 ha scritto:correda tutto con formule ed avrai mia (modesta) approvazione

oggi sono a lavoro tutto il giorno e non riesco, domani mattina mi metto giù a scriverle!

porfido ha scritto:Bella bestia quel Ciare, ostia!
Facendo una rapida simulazione, inserendo un passaalto a circa 40hz ed accordandolo in 20lt come da progetto, la risposta con 150w è IMHO interessante, a patto di non voler scassare i muri a 20hz, perchè si taglia pesantemente tutto sotto i 40 :
https://i.servimg.com/u/f49/13/29/14/73/cattur10.jpg

Il tubo di accordo è dura piazzarlo lì dentro senza piegarlo, però....
E rimpicciolirlo significhrebbe far soffiare non poco il condotto... Guarda:
https://i.servimg.com/u/f49/13/29/14/73/cattur11.jpg

in rosso il condotto come da progetto
in azzurro D 60mm x L 230mm
in rosa due tubi D 45mm x L 270mm

Ma le misure del box quali sono?

esatto, la mia intenzione è proprio quella di fare un sub bello veloce e con una frequenza non troppo bassa, mi piace guardare la tv ed ascoltare musica fino a tardi! con il box da oltre 60L (credo accordato bassissimo) di prima facevo tremare anche la casa di fianco!

la questione del condotto mi lascia perplesso, il condotto da progetto dice 476mm e devo rivedere la lunghezza interna del box. quanto spazio conviene lasciare tra il fianchetto e l'entrata del condotto? conosco la regola:
L max = 2/3 Lbox
ma nel mio caso vorrebbe dire un mobile da 714mm e di sicuro non lo è... domani posto tutte le dimensioni e nel mentre ci rifletto..

su audioproject.it ho trovato una frase interessante:

... le curve sul tubo riducono le turbolenze e quindi l’effetto canna di organo diminuisce e vi voglio ricordare che il rapporto tra lunghezza e diametro non debba superare il valore di 4-5 se il tubo diventa troppo lungo c’è pericolo che si auto accorda!

ok che il mio progetto ai 4/5 della lunghezza non ci arriva sicuro, ma ridurre l'effetto canna d'organo credo sia cosa buona no? quindi una curva potrebbe giovare all'effetto finale!

a proposito, che programma usi porfido? è spettacolare!

BassBox 6

Come promesso ecco le misure del box:


per il calcolo ho usato l'applicazione on-line del sito: www.rockfordfosgate.com

Nei conti ho lasciato un po' di volume in più all'interno del box come tolleranza, alla fine dei conti togliendo la cubatura del diffusore e l'ingombro del fonoassorbente dovremmo esserci.

il taglio del legno è stato effettuato con le seguenti misure per i pannelli:
Spessore MDF 19mm
Frontale e Posteriore: 46x36
Superiore e Inferiore: 46x18
Laterali: 36x22

secondo la formula del cono tronco il mio altoparlante dovrebbe occupare 25 litri... però dovrei considerare che c'è del vuoto tra membrana e magnete quindi a questo valore non do peso.
Formula del volume per un cono tronco:


a mio avviso direi quindi che i famosi 6L dovrebbero essere sufficienti.

Tornando al dubbio evidenziato da Porfido, riguardante la lunghezza dei tubi del reflex, il progetto comprendeva l'uso di tubi lunghi 476mm, io però ho una lunghezza totale di 460mm.. quindi devo riuscire o ad usare i 2/3 di questa = 306mm o a fargli una curva o a raddoppiare i tubi.

Adesso ci rifletto e poi vi comunico!!
Work in progress..

porfido ha scritto:
https://i.servimg.com/u/f49/13/29/14/73/cattur10.jpg

porfido ma la ditta CIARE è presente sul tuo catalogo driver di bassbox? da me non c'è............................................

Rick! ha scritto di aver letto che usare tubi di accordo più lunghi di 40 cm potrebbe causare problemi

Eh addirittura citato....Riporto quanto avevo letto ma non fateci troppo affidamento mica sono Giussani.
Un condotto da 40 cm è più facilmente gestibile, sopra bisogna stare attenti alle risonanza tipo canna d'organo...ma il software di simulazione ne tiene conto e non dovrebbe ricadere nel range di riproduzione del sub.

Giussani raccomanda sezioni di 1/3 la superficie radiante del woofer...qui la vedo dura ma è meglio largheggiare un pò per evitare soffi. Gli sbocchi dovrebbero essere anche svasati (flared)

Su audio costruzioni n°2 (che ancora non ho trovato) dovrebbe spiegare anche come si fa un passivo...e non è una soluzione malvagia quando il tubo è lungo anzi!

Josto ha scritto:Rick! ha scritto di aver letto che usare tubi di accordo più lunghi di 40 cm potrebbe causare problemi

R!ck ha scritto:Eh addirittura citato....Riporto quanto avevo letto ma non fateci troppo affidamento mica sono Giussani.
Un condotto da 40 cm è più facilmente gestibile, sopra bisogna stare attenti alle risonanza tipo canna d'organo...ma il software di simulazione ne tiene conto e non dovrebbe ricadere nel range di riproduzione del sub.

Giussani raccomanda sezioni di 1/3 la superficie radiante del woofer...qui la vedo dura ma è meglio largheggiare un pò per evitare soffi. Gli sbocchi dovrebbero essere anche svasati (flared)

Su audio costruzioni n°2 (che ancora non ho trovato) dovrebbe spiegare anche come si fa un passivo...e non è una soluzione malvagia quando il tubo è lungo anzi!

in effetti mi sto un po' scervellando su sta cosa, dopo millemila simulazioni e relative bestemmie (il mio bassbox 6 pro non ha nel database la CIARE!! come c***o sarà possibile??) sono arrivato al punto che tenterò la strada del male minore. ho in ballo un paio di soluzioni, ci dormo stanotte e domani mi applico! nel mentre vado a comprare il resto che mi manca per il montaggio....
grazie del supporto a tutti, siete preziosi!

@Dani: aggiorna il database dal sito del produttore, nel mio la gamma CIARE è presente.

@Rick!: Io di subwoofer non mi sono mai interessato, a quanto mi è parso di capire invece tu sull argomento sei ben documentato e quindi vieni - quella della lunghezza del tubo di accordo è una osservazione che io ho trovato sensata - giustamente citato.

danibizzar ha scritto:(il mio bassbox 6 pro non ha nel database la CIARE!! come c***o sarà possibile??)

E tu aggiungilo...!
Comunque una piega al tubo magari non troppo accentuata è fattibile...ti si abbassa un po' l'accordo ma penso sia trascurabile: l'accordo è sempre frutto di una simulazione...che poi andrebbe verificata.

Guarda questo che si è inventato:

...Curva



....Zainetto!!!

Josto ha scritto:@Dani: aggiorna il database dal sito del produttore, nel mio la gamma CIARE è presente.

già fatto ed ho anche provato a installare di nuovo il programma... niente da fare, le ciare non compaiono!!

R!ck ha scritto:
Comunque una piega al tubo magari non troppo accentuata è fattibile...ti si abbassa un po' l'accordo ma penso sia trascurabile: l'accordo è sempre frutto di una simulazione...che poi andrebbe verificata.

si penso che sia un'opzione che prenderò seriamente in considerazione!
purtroppo il natale mi rallenta un sacco.. lavoro ogni giorno adesso......

R!ck ha scritto:
Guarda questo che si è inventato:

...Curva



....Zainetto!!!

domanda da gniurant: ma se il tubo esce come ha fatto l'amico in foto, non è un problema vero? alla fine che questo sia dentro, fuori o un po' di qua e un po' di la non cambia nulla??

oggi è arrivata tutta la roba dalla sure, ieri sera sono andato avanti con il progetto quindi a breve pubblicherò qualche foto di riepilogo di ciò che ho fatto!
mi scuso per l'assenza ma tra lavoro, donna e altri impegni da dicembre ho avuto difficoltà a fare qualsiasi cosa..

oggi sono andato avanti ed ho incominciato ad incollare/avvitare/smoccolare il BOX!











Ora farò passare 24h circa e poi completerò la chiusura del box. Fatto ciò passo a carteggiare e stuccare il tutto, dopodiché inserirò il fonoassorbente e la guarnizione del driver.

Devo trovare qualcosa su cui farlo appoggiare, domani faccio un giro al negozio di fiducia e vediamo cosa propone!
