Amplificatore Classe A a transistor PNP single ended MINIMALSIT
Ho deciso di aprire un nuovo T, in quanto dopo molte ricerche in rete, chiedendo anche ad altri di eseguire le medesime richerche, non ho trovato alcun amplificatore in classe "A" completamente costruito con TR PNP, allora penso che, come esclusiva valga la pena dedicare un posto tutto suo, convinto anche dall'incontro di ieri sera.
Dopo alcuni mesi, ho riincontrato un caro amico che non vedevo da tempo.Si chiama anche lui Maurizio, è un bravissimo tecnico del suono audio per auto, ed esperto su pc.
L'ho invitato da me per mostrargli l'ultimo mio nato,ed il resto che bolle in pentola.
Gli ho fatto ascoltare un pò di ampli che ho in classe "A",anche il MINIMALIST classico,(non dispongo del TAAC) nonchè i due ampli con i TDA 2050 ed il TDA2052.
Per ultimo gli mostro il MINIMALIST PNP, così come montato volante,
L'ho collegato, un solo canale, e dò fuoco alle polveri...lui ,
dice, certo dopo aver ascoltato tutte ste schedine la differenza si nota alla grande, ed io gli dico ed è solo un canale.
Mentre mandavamo giù Guisin, gli dico adesso lo faccio l'altro canale, e lui ma come , preso il necessario gli chiedo di attivare il cronometro sul cellulare, e lui non capiva, poi dice,,,ma sei fuori...filo di rame alla mano, saldatore ben caldo, dissipatore, e tutti i componenti e si parte, ....il tempo scorre veloce....do lo stop....5 minuti e 37secondi, do il play e lui già canta ma la V/2 non è regolata registra 6V circa, un giro di trimmer veloce ed ecco la V/2 12v...e rimane anche impressionato con quanta velocità ho regolato il trimmer....
I suoi commenti sono, ed è venuto anche meglio di quello che avevi già fatto
I due canali suonano alla grande e Maurizio dice...ma metti in discussione alcune mie certezze tra cui il mio PIONEER REFERENCE.
I due canali cantano alla grande, ma si nota la deficenza dell'alimentazione, 2 Sw da 24 V - 6A.Le loro ventoline rimangono continuamente accese, e sui picchi si siedono.

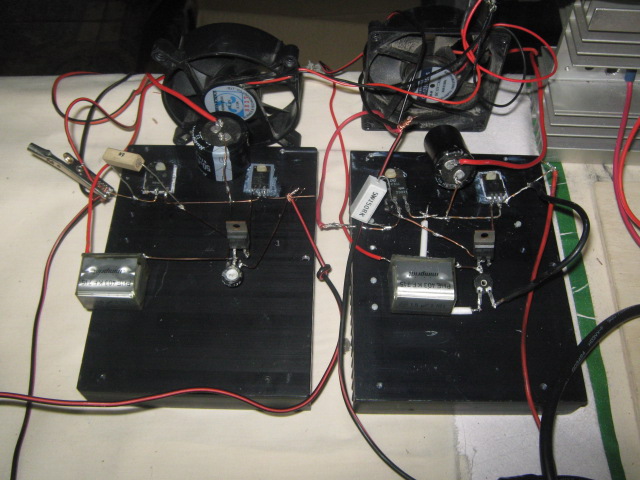

I due brutti anatroccoli
Alle 20:30 ci siamo salutati, ed io l'ho invitato ad iscriversi sul forum, per avere oltre che un amico in più, un bravo tecnico.
Ora chiaramente dedichiamoci un pò allo schema che è questo
Come potete notare è lo schema del MINIMALIST CLASSICO ma con tutte le polarità invertite, comprese quelle dei condensatori di ingresso e di uscita.
Con i 3 TR utilizzati, la R passa da 220R a 150R, così come il condensatore in ingresso, in quanto quello da 100mf rasava gran parte del segnale in basso, e mi sono attenuto ai valori inizialmente consigliati dal buon MAD, dopo le sue misure e calcoli sulla prima versione del MINIMALIST.
e' evidente che rispetto al MINIMALIST NPN, questo non conta oggi su un Tr pilota come nel MINIMALIST NPN che è il BDW93, ed è chiaro che l'evoluzione naturale del nuovo nato prevede l'inserimento del TR pilota BDW94, che altro non è il reciproco del BDW93, per cui con le medesime caratteristiche.Mentre oggi il Tr Pilota è il TIP32, che di certo non ha assolutamente le caratteristiche del BDW, ma utilizzato come pilota, non necessita della resistenza in ingresso da 10k,anche se io l'ho già inserita sul circuito appena postato.
I risultati in termini audio sono ottimi, ed il tutto è molto simile al MINIMALIST prima versione, con i TIP142 ED I BU508.
Ora certamente sarebbe opportuno trovare dei reciproci dei BUX48, per testare la versione SPRINT.
Questi poveri PNP, assolutamente inutilizzati nell'amplificazione in classe "A", ma unicamente in classe A/B accoppiati ai NPN, ora hanno trovato un loro collocamento di "CLASSE"
Questa evoluzione ora sarà estesa al TAAC, e vedremo i risultati.
L'evoluzione prosegue.
Gigi
Dopo alcuni mesi, ho riincontrato un caro amico che non vedevo da tempo.Si chiama anche lui Maurizio, è un bravissimo tecnico del suono audio per auto, ed esperto su pc.
L'ho invitato da me per mostrargli l'ultimo mio nato,ed il resto che bolle in pentola.
Gli ho fatto ascoltare un pò di ampli che ho in classe "A",anche il MINIMALIST classico,(non dispongo del TAAC) nonchè i due ampli con i TDA 2050 ed il TDA2052.
Per ultimo gli mostro il MINIMALIST PNP, così come montato volante,
L'ho collegato, un solo canale, e dò fuoco alle polveri...lui ,
dice, certo dopo aver ascoltato tutte ste schedine la differenza si nota alla grande, ed io gli dico ed è solo un canale.
Mentre mandavamo giù Guisin, gli dico adesso lo faccio l'altro canale, e lui ma come , preso il necessario gli chiedo di attivare il cronometro sul cellulare, e lui non capiva, poi dice,,,ma sei fuori...filo di rame alla mano, saldatore ben caldo, dissipatore, e tutti i componenti e si parte, ....il tempo scorre veloce....do lo stop....5 minuti e 37secondi, do il play e lui già canta ma la V/2 non è regolata registra 6V circa, un giro di trimmer veloce ed ecco la V/2 12v...e rimane anche impressionato con quanta velocità ho regolato il trimmer....
I suoi commenti sono, ed è venuto anche meglio di quello che avevi già fatto
I due canali suonano alla grande e Maurizio dice...ma metti in discussione alcune mie certezze tra cui il mio PIONEER REFERENCE.
I due canali cantano alla grande, ma si nota la deficenza dell'alimentazione, 2 Sw da 24 V - 6A.Le loro ventoline rimangono continuamente accese, e sui picchi si siedono.
I due brutti anatroccoli
Alle 20:30 ci siamo salutati, ed io l'ho invitato ad iscriversi sul forum, per avere oltre che un amico in più, un bravo tecnico.
Ora chiaramente dedichiamoci un pò allo schema che è questo
Come potete notare è lo schema del MINIMALIST CLASSICO ma con tutte le polarità invertite, comprese quelle dei condensatori di ingresso e di uscita.
Con i 3 TR utilizzati, la R passa da 220R a 150R, così come il condensatore in ingresso, in quanto quello da 100mf rasava gran parte del segnale in basso, e mi sono attenuto ai valori inizialmente consigliati dal buon MAD, dopo le sue misure e calcoli sulla prima versione del MINIMALIST.
e' evidente che rispetto al MINIMALIST NPN, questo non conta oggi su un Tr pilota come nel MINIMALIST NPN che è il BDW93, ed è chiaro che l'evoluzione naturale del nuovo nato prevede l'inserimento del TR pilota BDW94, che altro non è il reciproco del BDW93, per cui con le medesime caratteristiche.Mentre oggi il Tr Pilota è il TIP32, che di certo non ha assolutamente le caratteristiche del BDW, ma utilizzato come pilota, non necessita della resistenza in ingresso da 10k,anche se io l'ho già inserita sul circuito appena postato.
I risultati in termini audio sono ottimi, ed il tutto è molto simile al MINIMALIST prima versione, con i TIP142 ED I BU508.
Ora certamente sarebbe opportuno trovare dei reciproci dei BUX48, per testare la versione SPRINT.
Questi poveri PNP, assolutamente inutilizzati nell'amplificazione in classe "A", ma unicamente in classe A/B accoppiati ai NPN, ora hanno trovato un loro collocamento di "CLASSE"
Questa evoluzione ora sarà estesa al TAAC, e vedremo i risultati.
L'evoluzione prosegue.
Gigi
Ultima modifica di gigi6c il Dom 5 Feb 2012 - 0:18 - modificato 1 volta.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Amplificatore Classe A a transistor PNP single ended MINIMALSIT
che vantaggi dovrebbero esserci con i pnp? in parole semplici cosa cambia ? suona meglio?
da come lo descrivi sembra che sia superiore alla versione precedente...
da come lo descrivi sembra che sia superiore alla versione precedente...
Cristal- Interessato
- Data d'iscrizione : 30.10.11
Numero di messaggi : 90
Località : ortona
Impianto :
Re: Amplificatore Classe A a transistor PNP single ended MINIMALSIT
I vantaggi ? solo quello di usare transistor generalmente dormienti, poco utilizzati in generale.Cristal ha scritto:che vantaggi dovrebbero esserci con i pnp? in parole semplici cosa cambia ? suona meglio?
da come lo descrivi sembra che sia superiore alla versione precedente...
Per quanto riguarda la superiorità non mi sembra di aver detto questo, anzi ho detto che è paragonabile alla versione base del MINIMALIST NPN.
gigi6c- Membro classe bronzo
- Data d'iscrizione : 22.10.10
Numero di messaggi : 1967
Località : MARINA DI GINOSA (TA)
Provincia : DIREI RU-MORE PIU CHE UMORE
Occupazione/Hobby : ASPIRANTE RIVOLUZIONARIO
Impianto : NU CASIN,
CASA=NON C'E' L'HO PIU'!!!!!!!!!
UFF.099-8495112(CHIAMATEMI TUTTI QUI COSÌ NON FACCIO UNA MAZZA)
scottiluigi@quipo.it
hell67- Membro classe argento
- Data d'iscrizione : 28.04.11
Numero di messaggi : 2135
Località : vicenza
Provincia : niente bassi
Occupazione/Hobby : musica e donne e donne e musica(lavoro come un matto)
Impianto : amplificatore classe a autocostruito, fostex fe103en autocostruite
Re: Amplificatore Classe A a transistor PNP single ended MINIMALSIT
Salve a tutti
Mi son letto i 4 tomi del progetto Minimalist e ho tutte le intenzioni di metterlo insieme
ma mentre cercavo i vari componenti mi è venuta voglia di sfruttare le uscite bilanciate del mio pre e son cosi finito a informarmi sulle amplificazioni completamente bilanciate.
Adesso vedo questo e mi chiedo se mettendo insieme i due circuti non ne venisse fuori un ampli differenziale !!!
PS
Sono gnucco in elettronica come la Maria de Filippi per l'astrofisica
quindi andateci piano
Mi son letto i 4 tomi del progetto Minimalist e ho tutte le intenzioni di metterlo insieme
ma mentre cercavo i vari componenti mi è venuta voglia di sfruttare le uscite bilanciate del mio pre e son cosi finito a informarmi sulle amplificazioni completamente bilanciate.
Adesso vedo questo e mi chiedo se mettendo insieme i due circuti non ne venisse fuori un ampli differenziale !!!
PS
Sono gnucco in elettronica come la Maria de Filippi per l'astrofisica
quindi andateci piano
NickOne- Interessato
- Data d'iscrizione : 25.01.12
Numero di messaggi : 57
Località : Bassano del Grappa
Provincia : Positivamente Incazzato
Impianto : Hawthorne Audio SSi Trio, Tri-Amp
Re: Amplificatore Classe A a transistor PNP single ended MINIMALSIT
NickOne ha scritto:Salve a tutti
Mi son letto i 4 tomi del progetto Minimalist e ho tutte le intenzioni di metterlo insieme
ma mentre cercavo i vari componenti mi è venuta voglia di sfruttare le uscite bilanciate del mio pre e son cosi finito a informarmi sulle amplificazioni completamente bilanciate.
Adesso vedo questo e mi chiedo se mettendo insieme i due circuti non ne venisse fuori un ampli differenziale !!!
PS
Sono gnucco in elettronica come la Maria de Filippi per l'astrofisica
quindi andateci piano
se posti sul 4° tomo dove sperimentano qlcuno magari ti da delle dritte
ps bella la foto dell'avatar complimenti...
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Amplificatore Classe A a transistor PNP single ended MINIMALSIT
Grazie Valvolas
Posto subito anche di la
Posto subito anche di la
NickOne- Interessato
- Data d'iscrizione : 25.01.12
Numero di messaggi : 57
Località : Bassano del Grappa
Provincia : Positivamente Incazzato
Impianto : Hawthorne Audio SSi Trio, Tri-Amp
