Amplificatore in pura Classe "A" Single Ended (quarta parte)
Continua da qui
https://www.tforumhifi.com/t25065p915-amplificatore-in-pura-classe-a-single-ended-terza-parte#403927
------

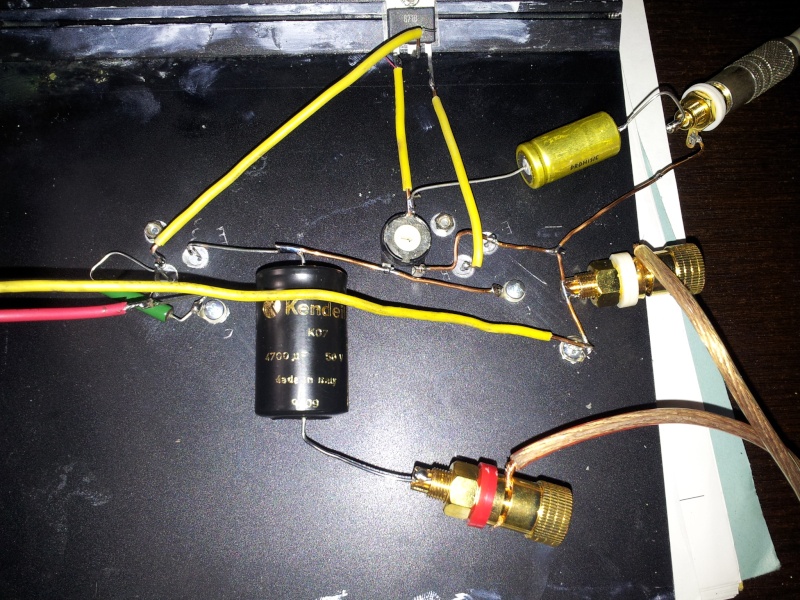

Bene ragazzi, non mi sembra giusto liquidare ilprogetto per cui posto delle foto del mio accrocchio sperando che possiate individuare l'errore
Hell mi dice che la resistenza da 220 quella verde non dovrebbe scaldare tantop otrebbe Essere questo il problema?
https://www.tforumhifi.com/t25065p915-amplificatore-in-pura-classe-a-single-ended-terza-parte#403927
------
Bene ragazzi, non mi sembra giusto liquidare ilprogetto per cui posto delle foto del mio accrocchio sperando che possiate individuare l'errore
Hell mi dice che la resistenza da 220 quella verde non dovrebbe scaldare tantop otrebbe Essere questo il problema?
zenit- Membro di riguardo
- Data d'iscrizione : 27.09.11
Numero di messaggi : 697
Località : Sicilia
Impianto : appagante "audiofobico"
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao zenit fai una cosa seria prendi un foglio e riporta i collegamenti che hai fatto e le polarita sia dei tr che dei condensatori.la foto trae in inganno.non importa che sia bello l'importante che si capisca un po meglio vedrai che si risolve del resto non è difficilissimo
hell67- Membro classe argento
- Data d'iscrizione : 28.04.11
Numero di messaggi : 2135
Località : vicenza
Provincia : niente bassi
Occupazione/Hobby : musica e donne e donne e musica(lavoro come un matto)
Impianto : amplificatore classe a autocostruito, fostex fe103en autocostruite
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
Mi dite perfavore che tipo di diffusori avete collegato al minimalist?
La qualità sembra che ci sia ma non riesco a tirar fuori un ascolto nearfield con le mie
zenit- Membro di riguardo
- Data d'iscrizione : 27.09.11
Numero di messaggi : 697
Località : Sicilia
Impianto : appagante "audiofobico"
re:amplificatore in pura classe a single ended (quarta parte)
buon giorno a tutti. sta notte invecie di sognare le pecorelle e gli angioletti con l"arpa o sogniato trasff. e LM che mi ballavano intorno chi sa perche cuciolo io
michele come ti avevo promesso ti mando i lo schema del moltiplcatore di caps.
questo secondo me da migliori risultati. per 1 cosa la tensione e molto lenta a salire 3 minuti circa cosi non avrai pure il bum su i coni se vuoi variare il tempo cambia la r3 con um valore + basso fino a 15k variando il valore dello zener varia la tensione di uscita cheavrai sempre 3 volt meno rispetto al valore zener io i caps 3e4 li o messi da 1000 mf il diodo che vedi sopra il mos e gia dentro il mos
e se vuoi +amp motane2 in paralelo alimentando i gate separatamente cioe 1r che ogni gate
se dovessi notare un riscaldamento sia del tr e dello zener(variando il volore zener) aumenta il valore di r2 fino a 390o470 om
bruno
michele come ti avevo promesso ti mando i lo schema del moltiplcatore di caps.
questo secondo me da migliori risultati. per 1 cosa la tensione e molto lenta a salire 3 minuti circa cosi non avrai pure il bum su i coni se vuoi variare il tempo cambia la r3 con um valore + basso fino a 15k variando il valore dello zener varia la tensione di uscita cheavrai sempre 3 volt meno rispetto al valore zener io i caps 3e4 li o messi da 1000 mf il diodo che vedi sopra il mos e gia dentro il mos
e se vuoi +amp motane2 in paralelo alimentando i gate separatamente cioe 1r che ogni gate
se dovessi notare un riscaldamento sia del tr e dello zener(variando il volore zener) aumenta il valore di r2 fino a 390o470 om
bruno
Ultima modifica di ideafolle il Sab 14 Apr 2012 - 10:32 - modificato 2 volte.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao zenit secondo me il minim. vuole diffusori ad alta efficenza(minimo 90 db)poi in ingresso mettici
un buon pream. e sentirai gli angioletti con l"arpa cantare w la cassamutua
bruno
un buon pream. e sentirai gli angioletti con l"arpa cantare w la cassamutua
bruno
Ultima modifica di ideafolle il Sab 14 Apr 2012 - 10:29 - modificato 1 volta.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
controlla sto passaggiozenit ha scritto:
url=https://servimg.com/view/16438464/160][/url]
hell67- Membro classe argento
- Data d'iscrizione : 28.04.11
Numero di messaggi : 2135
Località : vicenza
Provincia : niente bassi
Occupazione/Hobby : musica e donne e donne e musica(lavoro come un matto)
Impianto : amplificatore classe a autocostruito, fostex fe103en autocostruite
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
scusa zenit rettifico ricontrolla tuttohell67 ha scritto:controlla sto passaggiozenit ha scritto:
url=https://servimg.com/view/16438464/160][/url]
hell67- Membro classe argento
- Data d'iscrizione : 28.04.11
Numero di messaggi : 2135
Località : vicenza
Provincia : niente bassi
Occupazione/Hobby : musica e donne e donne e musica(lavoro come un matto)
Impianto : amplificatore classe a autocostruito, fostex fe103en autocostruite
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao bruno.anche con diffusori un po piu sordi va bene lo stesso e non neccessariamente serve il pre :)chiaro che se la catena è all'altezza le migliorie si sentono.ideafolle ha scritto:ciao zenit secondo me il minim. vuole diffusori ad alta efficenza(minimo 90 db)poi in ingrsso mettici
un buon pream. e sentirai gli angioletti con l"arpa cantare w la cassamutua
bruno
hell67- Membro classe argento
- Data d'iscrizione : 28.04.11
Numero di messaggi : 2135
Località : vicenza
Provincia : niente bassi
Occupazione/Hobby : musica e donne e donne e musica(lavoro come un matto)
Impianto : amplificatore classe a autocostruito, fostex fe103en autocostruite
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
hell67 ha scritto:ciao bruno.anche con diffusori un po piu sordi va bene lo stesso e non neccessariamente serve il pre :)chiaro che se la catena è all'altezza le migliorie si sentono.ideafolle ha scritto:ciao zenit secondo me il minim. vuole diffusori ad alta efficenza(minimo 90 db)poi in ingrsso mettici
un buon pream. e sentirai gli angioletti con l"arpa cantare w la cassamutua
bruno
da me lavora con 2 casse chiuse National del 70,i woofer nn sono gli originali,sono da 135 mm piu dinamici dei vecchi 200 mm ma i twitter si,sono a cono con anello magnete dietro (i suoi) e naturalmente un C.O. modificato
va bene....
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
avete ragione ma a me piacie pure un po di caciara figuratevi che un volta per sentire i grandi pink floid o costruito un 400+400 in classe ab a mos.
mi ero assentato perche avevo finito lo stagnio e stavo a saldare con le ranochie che stavono nello stagnio
mi ero assentato perche avevo finito lo stagnio e stavo a saldare con le ranochie che stavono nello stagnio
Ultima modifica di ideafolle il Sab 14 Apr 2012 - 12:21 - modificato 1 volta.
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
michele che fine ai fatto
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
Scusa bruno adesso ti aggiorno..intanto ho trovato delle h4 12volts 55watt ma hanno tre pin come si collegano al positivo e negativo dello stabilizzatore??
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao michele i 3 pin sono: pin1 comune pin 2 collegandoli (1e2) al piu e meno de lalim aciende un solo filamento, pin 3 collegando(1e3) si aciendono i 2 filamenti isieme devi usare 1e3
bruno
bruno
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
Ho collegato i pin laterali (1 e 3) allo stabilizz ma non si accende e a vuoto regolo 12v e quando la lampada e' collegata misuro 0videafolle ha scritto:ciao michele i 3 pin sono: pin1 comune pin 2 collegandoli (1e2) al piu e meno de lalim aciende un solo filamento, pin 3 collegando(1e3) si aciendono i 2 filamenti isieme devi usare 1e3
bruno
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao michele i 3 pin sono: pin1 comune pin 2 collegandoli (1e2) al piu e meno de lalim aciende un solo filamento, pin 3 collegando(1e3) si aciendono i 2 filamenti isieme devi usare 1e3 non dimenticare che se vuoi fare dei collegamenti in serie devi collegare il pin 3 della prima lampada al pin 1della seconda
e al pin3 devi collegare il filo del"laliment. e coci sucessinamente per le altre
bruno
e al pin3 devi collegare il filo del"laliment. e coci sucessinamente per le altre
bruno
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
gia te lo detto butta sti cavoli de LM che secondo me so farlochi stacca tutto mettine in serie 4e attacale direttamente sul caps. dopo il ponte cosi siamo sicuri se il traff. regie poi dai unochiata
allo schema del moltipl. e fammi sapere
mo papa io bruno
allo schema del moltipl. e fammi sapere
mo papa io bruno
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ideafolle ha scritto:gia te lo detto butta sti cavoli de LM che secondo me so farlochi stacca tutto mettine in serie 4e attacale direttamente sul caps. dopo il ponte cosi siamo sicuri se il traff. regie poi dai unochiata
allo schema del moltipl. e fammi sapere
mo papa io bruno
buon pranzo bruno...
niente da fare anche in serie le due lampadine non si accendono, i volt sono 0 con le lampadine collegate!
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
michele ti mando lidirizzodella mia posta eletronica. rispondimi e mettici il tuo numero di telefono fisso cosi ti chiamo e ne parliamo a voce
brunobaldi1@gmail.com
brunobaldi1@gmail.com
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ideafolle ha scritto:buon giorno a tutti. sta notte invecie di sognare le pecorelle e gli angioletti con l"arpa o sogniato trasff. e LM che mi ballavano intorno chi sa perche cuciolo io
michele come ti avevo promesso ti mando i lo schema del moltiplcatore di caps.
questo secondo me da migliori risultati. per 1 cosa la tensione e molto lenta a salire 3 minuti circa cosi non avrai pure il bum su i coni se vuoi variare il tempo cambia la r3 con um valore + basso fino a 15k variando il valore dello zener varia la tensione di uscita cheavrai sempre 3 volt meno rispetto al valore zener io i caps 3e4 li o messi da 1000 mf il diodo che vedi sopra il mos e gia dentro il mos
e se vuoi +amp motane2 in paralelo alimentando i gate separatamente cioe 1r che ogni gate
se dovessi notare un riscaldamento sia del tr e dello zener(variando il volore zener) aumenta il valore di r2 fino a 390o470 om
bruno
Mitico Bruno...!!!
Se capisco bene: sulle boccole a sinistra ci si attacca il secondario del trasformatore. Ci sono poi 4 diodi raddrizzatori by-passati (che diodi sono?). Poi un transistor polarizzato da un led, che attiva il circuito RC che si carica lentamente fino alla tensione di zener, facendo nel contempo salire lentamente la conduttività del mosfet e dunque la tensione in uscita. A destra le boccole della tensione in uscita.
Molto bello. Grazie ancora Bruno.
PHIL MASNAGH- Membro di riguardo
- Data d'iscrizione : 14.01.12
Numero di messaggi : 986
Località : Novara
Impianto : Roba vecchia
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ciao phil svegliato adesso da ninna io sai noi vecchietti
ai capito perfettamente solo che inoltre diventa un caps. virtuale da 1 farad circa. riguardo ai diodi fai tu mettici quelli che ti piaciono di + 5a 200v vanno bene lo schema lo trovato su questo stesso forun nella sezione (vogliamo un pre. facile di maurart e lo a fatto salas se non sbaglio) io gli o dato solo una smucinata qua e la. a dimenicavo la r di gate lo messa da 220 e va bene uguale
bruno
ai capito perfettamente solo che inoltre diventa un caps. virtuale da 1 farad circa. riguardo ai diodi fai tu mettici quelli che ti piaciono di + 5a 200v vanno bene lo schema lo trovato su questo stesso forun nella sezione (vogliamo un pre. facile di maurart e lo a fatto salas se non sbaglio) io gli o dato solo una smucinata qua e la. a dimenicavo la r di gate lo messa da 220 e va bene uguale
bruno
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
Bruno ho realizzato il moltiplicatore ma la tensione sale molto lentamente, più di 3 minuti
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
Sono passati 8 minuti ed e' arrivato a 28v con in 36 in ingresso alternata
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
abbassa il valore di r3 che e da 33k e portalo a 18k circa fammi sapere come va e dimmi da quanto e lo zenr ed dimmi i valori di c3e4
bruno
bruno
ideafolle- Membro classe oro
- Data d'iscrizione : 20.02.12
Numero di messaggi : 5429
Località : vicini.... vIcini
Provincia : SON CHI' ....NE'
Occupazione/Hobby : contare gli eu.
Impianto : ......... VEDI AVATAR.
Re: Amplificatore in pura Classe "A" Single Ended (quarta parte)
ideafolle ha scritto:abbassa il valore di r3 che e da 33k e portalo a 18k circa fammi sapere come va e dimmi da quanto e lo zenr ed dimmi i valori di c3e4
bruno
Adesso metto 18k e ti dico
Lo zener e' 30v ma ce l'ho anche da 33v 1watt, c3 e c4 li ho messi da 1000 uf
cucicu- Membro classe oro
- Data d'iscrizione : 25.02.11
Numero di messaggi : 5986
Località : Sicilia centrale
Provincia : Lungimirante
Occupazione/Hobby : Ascolti vari
Impianto : CD rega planet 2000
AMPLI Marantz PM6006
DIFFUSORI Chario 523R
Pagina 1 di 40 • 1, 2, 3 ... 20 ... 40
Argomenti simili
» Amplificatore in pura Classe "A" Single Ended (prima parte)
» Amplificatore in pura Classe "A" Single Ended (seconda parte)
» Amplificatore in pura Classe "A" Single Ended (Quinta parte)
» Amplificatore in pura Classe "A" Single Ended (terza parte)
» Amplificatore Classe A a transistor PNP single ended MINIMALSIT
» Amplificatore in pura Classe "A" Single Ended (seconda parte)
» Amplificatore in pura Classe "A" Single Ended (Quinta parte)
» Amplificatore in pura Classe "A" Single Ended (terza parte)
» Amplificatore Classe A a transistor PNP single ended MINIMALSIT
Pagina 1 di 40
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
Oggi alle 19:02 Da morgana90
» KEF R3 META
Oggi alle 18:27 Da Quaiozi!
» T-Fullrange SB20FRPC30-8 simulazioni e varie.
Oggi alle 11:13 Da embty2002
» Che musica ascoltate in questo momento?
Oggi alle 10:16 Da Chardonnay
» Regalo giradischi per mia moglie
Ieri alle 21:26 Da lello64
» GIRADISCHI RETROLIFE FUNZIONA MA NON SI SENTE
Ieri alle 21:15 Da marco123
» Consiglio su cavi di potenza
Ieri alle 5:05 Da AndreaCD
» AMPLIFICATORE INTEGRATO AERON A-100
Ieri alle 1:03 Da Gabriele1
» Problema collegamento registratori OTARI
Gio 21 Nov 2024 - 22:38 Da valterneri
» AMPLIFICATORI INTEGRATI TECHNICS SUA-900 E YAMAHA AS701:
Gio 21 Nov 2024 - 20:05 Da arthur dent
» Impiantino da pezzi recuperati - Wharfdale Alientek Onkyo consigli
Gio 21 Nov 2024 - 16:55 Da Marco Ravich
» Consiglio acquisto prime cuffie Hi-End
Gio 21 Nov 2024 - 11:59 Da rinorho
» I bar in cui si ascolta la musica come si deve
Mer 20 Nov 2024 - 22:45 Da handros
» Diffusori amplificati piccoli
Mer 20 Nov 2024 - 22:42 Da handros
» Vorrei cambiare impianto, budget 3000 euro
Mer 20 Nov 2024 - 21:38 Da Fabietto68+
» Info su Dac+Amp portatile sotto i 200€ - Cuffie in possesso: Sennheiser MOMENTUM 4 Wireless
Mer 20 Nov 2024 - 19:08 Da giucam61
» TD 160 MOTORE
Mar 19 Nov 2024 - 19:12 Da morgana90
» Quale giradischi vintage?
Mar 19 Nov 2024 - 9:19 Da Quaiozi!
» Perché un DAC esterno non funziona con un uscita SACD da un Marantz
Mar 19 Nov 2024 - 8:53 Da Marco Ravich
» (RG) QED Reference Optical Quartz da 0.6m - 60€ +SS
Lun 18 Nov 2024 - 20:44 Da Darios8
» (RG) Audioquest Chicago RCA da 1m - 60€ +SS
Lun 18 Nov 2024 - 20:41 Da Darios8
» (RG) Audioquest King Cobra RCA da 0.5m - 80€ +SS
Lun 18 Nov 2024 - 20:39 Da Darios8
» (RG) Vendo NAD C 538 - 230€ +SS
Lun 18 Nov 2024 - 20:38 Da Darios8
» (RG) Vendo Teac UD-301 - 250€ + SS
Lun 18 Nov 2024 - 20:37 Da Darios8
» diffusori monitor audio platinum 100 3g
Lun 18 Nov 2024 - 15:22 Da fritznet
» RME Multiface 2 + scheda PCIe 380€
Lun 18 Nov 2024 - 14:43 Da fritznet
» The lamb lise down on broadway
Lun 18 Nov 2024 - 12:09 Da Quaiozi!
» problema autoradio fiat punto grande con sub della casa madre
Lun 18 Nov 2024 - 9:13 Da amineruu
» Pioneer N50A lettore di rete
Dom 17 Nov 2024 - 12:32 Da mauretto
» Biamplificazione con subwoofer mono
Dom 17 Nov 2024 - 9:40 Da Zio
