Ampli integrato ibrido PreCario+2024
Buongiorno a tutti.
Stranamente stamattina ho un po' di tempo libero al PC, ed ho perciò deciso di postare qualche foto dell'ultimo lavoretto, non ancora ultimato a dire il vero, che già da tempo avevo in mente e che grazie anche al "Master" Aris69 sono stato in grado di realizzare
: un'amplificatore integrato IBRIDO con sezione di preamplificazione a valvola "PreCario" e stadio di amplificazione "T2024".
Il primo è una vecchia faccenda per Voi "avviati" e sicuramente una nuova per alcuni, mentre invece il Fenice20 dovrebbe essere conosciuto da tutti...
Ecco, quindi, la mia interpretazione, "raccontata" alla stregua di un modestissimo "storybook":
PCB, schema e componentistica "minuta" del PreCario, acquistati dal sempre ottimo Aris69
![Ampli integrato ibrido PreCario+2024 PreCario_01_PCB%252Bcomponenti](https://lh5.googleusercontent.com/-149kwn86NVg/T4vl4pcz2FI/AAAAAAAAC5k/tXPAe-IU4e0/s640/PreCario_01_PCB%252Bcomponenti.jpg)
Prime saldature... scusate per il "posticcio" dissipatore montato sul regolatore di tensione
. Appena ne avrò trovato uno migliore (sia dal punto di vista funzionale che da quello estetico
!) lo sostituirò...
![Ampli integrato ibrido PreCario+2024 PreCario_05_7806dissipat](https://lh6.googleusercontent.com/-83FMUJEo7CQ/T4vl7vuYuRI/AAAAAAAAC6A/Ia1vm0wRg9s/s640/PreCario_05_7806dissipat.jpg)
Arrivata altra componentistica: Valvola ECC86 Siemens NOS, condensatori "extra" e altre "cosette"...
Dissaldati elettrolitici d'uscita dalla PCB e creato una sorta di "rimando" (con cavi sez. 0.75mm, imp. 50Ohm) ad apposita "batteria" di condensatori IN e OUT (Audyn Caps PP in "versione base", valore capacitivo "da progetto": 1uF sugli ingressi e 10uF alle uscite) su basetta in legno...
![Ampli integrato ibrido PreCario+2024 PreCario_07_salsat.04%252BAudynCaps](https://lh3.googleusercontent.com/-dM64YoxZdXA/T4vmGzyYx6I/AAAAAAAAC6Q/59rTp5P4_cg/s640/PreCario_07_salsat.04%252BAudynCaps.jpg)
"Bypasso" la realizzazione del contenitore, come di consueto (per me) costruito in legno: MDF 10mm per "telaio" (vernic. nero), compensato multistrato 4mm per i pannelli frontale/posteriore (vern. nero), massello 10mm per "spallette" laterali aggiuntive (vern. tinta ciliegio).
Ma oltre a questo, stavolta ho voluto ideare anche una sorta di "schermatura" da posizionare fra le varie sezioni all'interno del case: un semplice foglio di alluminio "racchiuso" in mezzo a due striscie di compensato da 3mm incollate fra loro
:
![Ampli integrato ibrido PreCario+2024 PreCario_08_schermatura](https://lh4.googleusercontent.com/-33p9fVU8JMg/T4vmHmtC_oI/AAAAAAAAC6U/brw9pLDC9QE/s512/PreCario_08_schermatura.jpg)
Primo "abbozzo" di funzionamento
: SUONA !
La configurazione di interfacciamento con un finale da me scelta è molto "particolare":
Da come si può vedere in foto, ho applicato due potenziometri (Alps) mono a ridosso degli ingressi, in modo da poter controllare separatamente i livelli del segnale ed affidare POI il lavoro di variazione del volume al potenziometro del Fenice20. Non sò quanto questo possa "pagare"... ma almeno così facendo si fà "lavorare" lo stadio "pre", in particolar modo la valvola, sempre in maniera costante !
![Ampli integrato ibrido PreCario+2024 PreCario_10_assemblaggio01](https://lh3.googleusercontent.com/-pO_Jamv5d5E/T4vmXMcvgmI/AAAAAAAAC6o/0W0Pdn-wNlI/s640/PreCario_10_assemblaggio01.jpg)

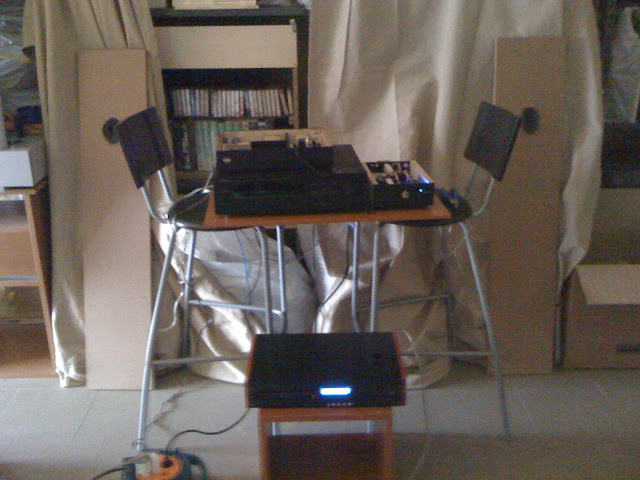

Impianto in versione "al volo"
con diffusori a dipolo con altoparlanti "da televisore" (presumo sia il classico Visaton ovale), "solito" CDPlayer autocostruito (e privato dello stadio buffer a valvole, regalato ad un amico
) e Fenice20...
![Ampli integrato ibrido PreCario+2024 PreCario_09_prova01%2528pre%252BampliFenice20_SEPARATI%2529](https://lh3.googleusercontent.com/-Tn4KJ3yEWP4/T4vmNaieIFI/AAAAAAAAC6g/NKWfnYHAREk/s640/PreCario_09_prova01%2528pre%252BampliFenice20_SEPARATI%2529.jpg)
INTERNO dell' ampli
![Ampli integrato ibrido PreCario+2024 PreCario_12_integratoIBRIDO_01_PreValvolare%252BFinaleFenice20](https://lh5.googleusercontent.com/-ZTUse1jHoF0/T4vmZ2dO-pI/AAAAAAAAC64/xCmgFhm3bHQ/s640/PreCario_12_integratoIBRIDO_01_PreValvolare%252BFinaleFenice20.jpg)
ed ESTERNO, un pochettino più "completo"
.
Stessa manopola che avevo applicato al precedente "case" del Fenice20 "solitario": un pomello ottinato da anta di armadio
; l'interruttore verrà presto sostituito con uno un po' meno "vistoso"; lateralmente verranno applicate le spallette in tinta ciliegio; intorno alla parte esterna della valvola realizzerò una sorta di "conca" di protezione, anch'essa in tinta ciliegio.
![Ampli integrato ibrido PreCario+2024 PreCario_13_QUASI%2520FINITO%2521](https://lh3.googleusercontent.com/-qGhDwtT76Qo/T4vpZrRZiOI/AAAAAAAAC7M/XIt8nx1p3GA/s640/PreCario_13_QUASI%2520FINITO%2521.jpg)
ORA è in casa (ma verrà presto riportato "giù" in garage per l'ultimazione. INOLTRE, come si può vedere, devo ancora modificare il mobile/panca in cui sono situati gli apparecchi: creerò 3 "slot" a misura anzichè due "extralarghi"... fermo restando che la 360 non si tocca
!) e sta suonando... pian piano la valvola si "roda", ed iniziano a venir fuore le BELLE NOTE !!!!!!!
![Ampli integrato ibrido PreCario+2024 PreCario_16_in%2520prova%2520in%2520sala](https://lh3.googleusercontent.com/-0TRBKdtFoIM/T40vtNo5nrI/AAAAAAAAC7s/m9-a6rDvMCk/s640/PreCario_16_in%2520prova%2520in%2520sala.JPG)
VERAMENTE UN'OTTIMA MUSICALITA' !!!!!!!!!!!!
N.B.: una cosa eccezionale è che non ho percepito NESSUN TIPO di ronzio, rumore o "Hummmm" che sia, se non il "classico 50hz" a volume praticamente al massimo !
Ok, è tutto per adesso. Ovviamente posterò ancora "qualcosina" a lavori ultimati e a valvola pienamente efficiente, con relative impressioni di ascolto.
Stranamente stamattina ho un po' di tempo libero al PC, ed ho perciò deciso di postare qualche foto dell'ultimo lavoretto, non ancora ultimato a dire il vero, che già da tempo avevo in mente e che grazie anche al "Master" Aris69 sono stato in grado di realizzare
![Smile](/users/1612/43/05/65/smiles/29313.gif)
Il primo è una vecchia faccenda per Voi "avviati" e sicuramente una nuova per alcuni, mentre invece il Fenice20 dovrebbe essere conosciuto da tutti...
Ecco, quindi, la mia interpretazione, "raccontata" alla stregua di un modestissimo "storybook":
PCB, schema e componentistica "minuta" del PreCario, acquistati dal sempre ottimo Aris69
![Oki](/users/1612/43/05/65/smiles/382586.gif)
![Ampli integrato ibrido PreCario+2024 PreCario_01_PCB%252Bcomponenti](https://lh5.googleusercontent.com/-149kwn86NVg/T4vl4pcz2FI/AAAAAAAAC5k/tXPAe-IU4e0/s640/PreCario_01_PCB%252Bcomponenti.jpg)
Prime saldature... scusate per il "posticcio" dissipatore montato sul regolatore di tensione
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
![Ampli integrato ibrido PreCario+2024 PreCario_05_7806dissipat](https://lh6.googleusercontent.com/-83FMUJEo7CQ/T4vl7vuYuRI/AAAAAAAAC6A/Ia1vm0wRg9s/s640/PreCario_05_7806dissipat.jpg)
Arrivata altra componentistica: Valvola ECC86 Siemens NOS, condensatori "extra" e altre "cosette"...
Dissaldati elettrolitici d'uscita dalla PCB e creato una sorta di "rimando" (con cavi sez. 0.75mm, imp. 50Ohm) ad apposita "batteria" di condensatori IN e OUT (Audyn Caps PP in "versione base", valore capacitivo "da progetto": 1uF sugli ingressi e 10uF alle uscite) su basetta in legno...
![Ampli integrato ibrido PreCario+2024 PreCario_07_salsat.04%252BAudynCaps](https://lh3.googleusercontent.com/-dM64YoxZdXA/T4vmGzyYx6I/AAAAAAAAC6Q/59rTp5P4_cg/s640/PreCario_07_salsat.04%252BAudynCaps.jpg)
"Bypasso" la realizzazione del contenitore, come di consueto (per me) costruito in legno: MDF 10mm per "telaio" (vernic. nero), compensato multistrato 4mm per i pannelli frontale/posteriore (vern. nero), massello 10mm per "spallette" laterali aggiuntive (vern. tinta ciliegio).
Ma oltre a questo, stavolta ho voluto ideare anche una sorta di "schermatura" da posizionare fra le varie sezioni all'interno del case: un semplice foglio di alluminio "racchiuso" in mezzo a due striscie di compensato da 3mm incollate fra loro
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli integrato ibrido PreCario+2024 PreCario_08_schermatura](https://lh4.googleusercontent.com/-33p9fVU8JMg/T4vmHmtC_oI/AAAAAAAAC6U/brw9pLDC9QE/s512/PreCario_08_schermatura.jpg)
Primo "abbozzo" di funzionamento
![Cool](/users/1612/43/05/65/smiles/53861.gif)
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
La configurazione di interfacciamento con un finale da me scelta è molto "particolare":
Da come si può vedere in foto, ho applicato due potenziometri (Alps) mono a ridosso degli ingressi, in modo da poter controllare separatamente i livelli del segnale ed affidare POI il lavoro di variazione del volume al potenziometro del Fenice20. Non sò quanto questo possa "pagare"... ma almeno così facendo si fà "lavorare" lo stadio "pre", in particolar modo la valvola, sempre in maniera costante !
![Ampli integrato ibrido PreCario+2024 PreCario_10_assemblaggio01](https://lh3.googleusercontent.com/-pO_Jamv5d5E/T4vmXMcvgmI/AAAAAAAAC6o/0W0Pdn-wNlI/s640/PreCario_10_assemblaggio01.jpg)
Impianto in versione "al volo"
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli integrato ibrido PreCario+2024 PreCario_09_prova01%2528pre%252BampliFenice20_SEPARATI%2529](https://lh3.googleusercontent.com/-Tn4KJ3yEWP4/T4vmNaieIFI/AAAAAAAAC6g/NKWfnYHAREk/s640/PreCario_09_prova01%2528pre%252BampliFenice20_SEPARATI%2529.jpg)
INTERNO dell' ampli
![Ampli integrato ibrido PreCario+2024 PreCario_12_integratoIBRIDO_01_PreValvolare%252BFinaleFenice20](https://lh5.googleusercontent.com/-ZTUse1jHoF0/T4vmZ2dO-pI/AAAAAAAAC64/xCmgFhm3bHQ/s640/PreCario_12_integratoIBRIDO_01_PreValvolare%252BFinaleFenice20.jpg)
ed ESTERNO, un pochettino più "completo"
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
Stessa manopola che avevo applicato al precedente "case" del Fenice20 "solitario": un pomello ottinato da anta di armadio
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Ampli integrato ibrido PreCario+2024 PreCario_13_QUASI%2520FINITO%2521](https://lh3.googleusercontent.com/-qGhDwtT76Qo/T4vpZrRZiOI/AAAAAAAAC7M/XIt8nx1p3GA/s640/PreCario_13_QUASI%2520FINITO%2521.jpg)
ORA è in casa (ma verrà presto riportato "giù" in garage per l'ultimazione. INOLTRE, come si può vedere, devo ancora modificare il mobile/panca in cui sono situati gli apparecchi: creerò 3 "slot" a misura anzichè due "extralarghi"... fermo restando che la 360 non si tocca
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
VERAMENTE UN'OTTIMA MUSICALITA' !!!!!!!!!!!!
N.B.: una cosa eccezionale è che non ho percepito NESSUN TIPO di ronzio, rumore o "Hummmm" che sia, se non il "classico 50hz" a volume praticamente al massimo !
Ok, è tutto per adesso. Ovviamente posterò ancora "qualcosina" a lavori ultimati e a valvola pienamente efficiente, con relative impressioni di ascolto.
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
complimenti veramente
un'ottima realizzazione
un'ottima realizzazione
![Smile](/users/1612/43/05/65/smiles/29313.gif)
Luca brh- Membro classe bronzo
- Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650
Re: Ampli integrato ibrido PreCario+2024
hai realizzato la stessa cosa che vorrei fare io anche se avevo in mente di farlo in 3 telai uno alimentazione il fenice e il precario solo che non trovo lo schema che hai usato.
potresti postarlo?
potresti postarlo?
ferronzo- Novizio
- Data d'iscrizione : 17.11.11
Numero di messaggi : 10
Località : bergamo
Impianto : Amplificatore fenice 20 + Casse diy
Re: Ampli integrato ibrido PreCario+2024
Lo schema si trova nella prima pagina di questa discussioneferronzo ha scritto:hai realizzato la stessa cosa che vorrei fare io anche se avevo in mente di farlo in 3 telai uno alimentazione il fenice e il precario solo che non trovo lo schema che hai usato.
potresti postarlo?
https://www.tforumhifi.com/t3939-pre-a-valvole-economico-alimentato-a-batteria?highlight=precario
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Ampli integrato ibrido PreCario+2024
aris69 ha scritto:Lo schema si trova nella prima pagina di questa discussioneferronzo ha scritto:hai realizzato la stessa cosa che vorrei fare io anche se avevo in mente di farlo in 3 telai uno alimentazione il fenice e il precario solo che non trovo lo schema che hai usato.
potresti postarlo?
https://www.tforumhifi.com/t3939-pre-a-valvole-economico-alimentato-a-batteria?highlight=precario
come sempre realizzi ottimi prodotti
grande aris
Luca brh- Membro classe bronzo
- Data d'iscrizione : 02.08.11
Numero di messaggi : 1571
Località : Capolago
Provincia : Varese
Occupazione/Hobby : Ingegnere della Prevenzione e della Sicurezza nell'Industria di Processo / Musica, Pesca, Cucina
Impianto : Pc, Rega RP1, Rotel RCD-930AX - Schiit Grugnir Multi Bit - Gabri's Amp New Vegas EL34, Fase Performance 1.1 - - Royd Minstrel B&W DM 602 S3
Cuffie: Beyer990pro, HD 650
Re: Ampli integrato ibrido PreCario+2024
Grazie
... ovviamente anche ad Aris per il suo intervento ![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
BELLO BELLO BELLO!!!!!
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Ampli integrato ibrido PreCario+2024
Grazie Aris !!!
... e devi sentire come si esprime il "piccoletto"
!!!
[ Nuova disposizione![Wink](/users/1612/43/05/65/smiles/352562.gif)
]
Non so come sia la valvola Siemens in confronto alle "altre" ECC86, ma cosa certa e positivissima è che NON E' microfonica !!! Quello che sento a mano a mano che si "roda" è solamente piacere musicale !
Oggi pomeriggio lo porto da un carissimo amico un tantino "affinato in materia" ( http://www.homevision.it/index.php?s=Hi-Fi_2_Erre&page=rivenditore&rivenditore_id_instance=1645 ) per farmi dare qualche sua impressione !
... e devi sentire come si esprime il "piccoletto"
![Smile](/users/1612/43/05/65/smiles/29313.gif)
[ Nuova disposizione
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli integrato ibrido PreCario+2024 Ibrido_21_Installato_03](https://lh3.googleusercontent.com/-lWzQLQr4wWk/T5JfLtc6III/AAAAAAAAC8c/J9GDn00z09Y/s640/Ibrido_21_Installato_03.jpg)
Non so come sia la valvola Siemens in confronto alle "altre" ECC86, ma cosa certa e positivissima è che NON E' microfonica !!! Quello che sento a mano a mano che si "roda" è solamente piacere musicale !
Oggi pomeriggio lo porto da un carissimo amico un tantino "affinato in materia" ( http://www.homevision.it/index.php?s=Hi-Fi_2_Erre&page=rivenditore&rivenditore_id_instance=1645 ) per farmi dare qualche sua impressione !
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
complimenti, molto bello!
ma hai cambiato anche la disposizione del mobile? da due comparti grandi sono diventati 3 più piccoli...giusti per alloggiare il nuovo arrivato!
ma sia la fenice che il pre sono alimentati da uno switching (ne vedo due nel case)...da quanti volt per il pre? perchè mi pare si fosse detto che 12v non erano il massimo per questo pre e che sarebbe meglio almeno a 20v (ma forse ricordo male)
![Clap](/users/1612/43/05/65/smiles/24572.gif)
ma hai cambiato anche la disposizione del mobile? da due comparti grandi sono diventati 3 più piccoli...giusti per alloggiare il nuovo arrivato!
![Ok](/users/1612/43/05/65/smiles/418504.gif)
ma sia la fenice che il pre sono alimentati da uno switching (ne vedo due nel case)...da quanti volt per il pre? perchè mi pare si fosse detto che 12v non erano il massimo per questo pre e che sarebbe meglio almeno a 20v (ma forse ricordo male)
gabriele- Membro di riguardo
- Data d'iscrizione : 12.05.09
Numero di messaggi : 826
Località : Brescia
Impianto : Project RPM-1,LG BD350,Tuner Pioneer F-201,TCC TC-754,Gainclone LM3875/Topping TP21,Canton Quinto 510
Re: Ampli integrato ibrido PreCario+2024
Ciao Gabriele e grazie anche a te
!
Sì, il mobile l'ho modificato (bè... tanto l'avevo costruito io
) in modo da farci stare tutti e 3 gli apparecchi in modo "dignitoso".
L'alimentatore del Fenice20 è l'originale, mentre quello del PreCario è un lineare (NON switching) settato "a manetta" a 13V circa. Da progetto del preampli si prevede un'alimentazione a 12, per cui non so cosa potrebbe succedere "dandogliene" parecchi in più (oltre a far scaldare oltremisura il povero 7806 "dedicato" ai filamenti...).
Ho letto, comunque, le diverse tipologie di configurazione di questo (ottimo!) pre ed ho visto che in determinati schemi circuitali (Totem) si prevedono, invece, 24V.
... ma ho dato fiducia ad Aris ed ho avuto un'ottimo riscontro !
Di certo la distorsione non sarà propriamente contenutissima, ma una sonorità così hi-end (concedetemi il termine) da un'insieme così prettamente economico non me la sarei mai aspettata !
Attenderò il responso dell' amico esperto...
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
Sì, il mobile l'ho modificato (bè... tanto l'avevo costruito io
![Wink](/users/1612/43/05/65/smiles/352562.gif)
L'alimentatore del Fenice20 è l'originale, mentre quello del PreCario è un lineare (NON switching) settato "a manetta" a 13V circa. Da progetto del preampli si prevede un'alimentazione a 12, per cui non so cosa potrebbe succedere "dandogliene" parecchi in più (oltre a far scaldare oltremisura il povero 7806 "dedicato" ai filamenti...).
Ho letto, comunque, le diverse tipologie di configurazione di questo (ottimo!) pre ed ho visto che in determinati schemi circuitali (Totem) si prevedono, invece, 24V.
... ma ho dato fiducia ad Aris ed ho avuto un'ottimo riscontro !
Di certo la distorsione non sarà propriamente contenutissima, ma una sonorità così hi-end (concedetemi il termine) da un'insieme così prettamente economico non me la sarei mai aspettata !
Attenderò il responso dell' amico esperto...
![Hoping](/users/1612/43/05/65/smiles/915396.gif)
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
"Se non fosse così esuberante sulle alte, a mio parere potrebbe tranquillamente mettersi a confronto con degli integrati da 800 a 1000 €" !
Questo il verdetto "ufficiale"'dell'amico R.R. !
Mah... con le mie "monovia" non è assolutamente così "frizzante"...
Probabile che le "Totem" alle quali era accoppiato non siano un carico propriamente ideale per il Fenice20.
E, a questo punto, io direi:
"Come fare per limitare quell'esuberanza, peraltro tipica del 2024 anche se (FORSE) mitigata dalla ECC86 ?"
Rete di Zobel tra uscite dell'ampli e i diffusori ?
In tal caso potrei anche realizzarne una, per poi comunque utilizzarla solo in abbinamento con diverso tipo di casse che non siano le mie. Senza contare il fatto che non conoscendo alcuna caratteristica elettrica di ció che andrà collegato "a valle" dovró farne una con valori "a caso" o, comunque, "standard", sulla falsariga di quelle "scatolette magiche" che si trovavano (o si trovano ancora ?) in vendita anche in rete qualche tempo fà...
Ok, tentar non nuoce, tantopiù che sarà uno "scatolotto" ESTERNO all'ampli
.
Qualche suggerimento ?
...proveró ANCHE con l'utilizzo di una valvola diversa, e qui farei una richiesta (che poi replicheró nelle pagine del mercatino): c'è qualcuno che puó vendermi una ECC86 Telefunken ?
Questo il verdetto "ufficiale"'dell'amico R.R. !
Mah... con le mie "monovia" non è assolutamente così "frizzante"...
Probabile che le "Totem" alle quali era accoppiato non siano un carico propriamente ideale per il Fenice20.
E, a questo punto, io direi:
"Come fare per limitare quell'esuberanza, peraltro tipica del 2024 anche se (FORSE) mitigata dalla ECC86 ?"
Rete di Zobel tra uscite dell'ampli e i diffusori ?
In tal caso potrei anche realizzarne una, per poi comunque utilizzarla solo in abbinamento con diverso tipo di casse che non siano le mie. Senza contare il fatto che non conoscendo alcuna caratteristica elettrica di ció che andrà collegato "a valle" dovró farne una con valori "a caso" o, comunque, "standard", sulla falsariga di quelle "scatolette magiche" che si trovavano (o si trovano ancora ?) in vendita anche in rete qualche tempo fà...
Ok, tentar non nuoce, tantopiù che sarà uno "scatolotto" ESTERNO all'ampli
![Smile](/users/1612/43/05/65/smiles/29313.gif)
Qualche suggerimento ?
...proveró ANCHE con l'utilizzo di una valvola diversa, e qui farei una richiesta (che poi replicheró nelle pagine del mercatino): c'è qualcuno che puó vendermi una ECC86 Telefunken ?
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
MacDLSA1970 ha scritto:FINITO !![]()
Bel lavoro !!!! complimenti !!!!
PS l'alimentazione è rimasta alla fine switching?
Stentor- Membro classe diamante
- Data d'iscrizione : 12.07.10
Numero di messaggi : 20392
Località : .
Impianto : .
Re: Ampli integrato ibrido PreCario+2024
Non toccare niente, se va bene con i tuoi monovia lascia tutto come si trova, non complicarti la vita con la zobel. Chi ha di questi problemi puo' attenuare mettendo una res in serie al tweeter senza troppe complicanze (leggasi pippe mentali). Una telefunken l'ho trovata in cantina, nuova di zecca, ma la devo utilizzare per un ricevitore radioMacDLSA1970 ha scritto:"Se non fosse così esuberante sulle alte, a mio parere potrebbe tranquillamente mettersi a confronto con degli integrati da 800 a 1000 €" !
Questo il verdetto "ufficiale"'dell'amico R.R. !
Mah... con le mie "monovia" non è assolutamente così "frizzante"...
Probabile che le "Totem" alle quali era accoppiato non siano un carico propriamente ideale per il Fenice20.
E, a questo punto, io direi:
"Come fare per limitare quell'esuberanza, peraltro tipica del 2024 anche se (FORSE) mitigata dalla ECC86 ?"
Rete di Zobel tra uscite dell'ampli e i diffusori ?
In tal caso potrei anche realizzarne una, per poi comunque utilizzarla solo in abbinamento con diverso tipo di casse che non siano le mie. Senza contare il fatto che non conoscendo alcuna caratteristica elettrica di ció che andrà collegato "a valle" dovró farne una con valori "a caso" o, comunque, "standard", sulla falsariga di quelle "scatolette magiche" che si trovavano (o si trovano ancora ?) in vendita anche in rete qualche tempo fà...
Ok, tentar non nuoce, tantopiù che sarà uno "scatolotto" ESTERNO all'ampli.
Qualche suggerimento ?
...proveró ANCHE con l'utilizzo di una valvola diversa, e qui farei una richiesta (che poi replicheró nelle pagine del mercatino): c'è qualcuno che puó vendermi una ECC86 Telefunken ?
![Hehe](/users/1612/43/05/65/smiles/873262.gif)
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Ampli integrato ibrido PreCario+2024
@Stentor
Quale onore per me ricevere i tuoi complimenti
!
_Grazie 1000, ma se devo dirla tutta il livello costruttivo di questo piccolo amplificatore non è propriamente un granchè...
_La "parte" Fenice20 è rimasta tale e quale il giorno che mi arrivò dal... negozio di Milano
, quindi SI', l'alimentatore è switching e la componentistica è ancora tutta lì: condensatori d'ingresso, induttanze d'uscita... tutto originale !
E a questo punto devo dire che per me sostituire componenti SMD sarebbe come far calzare la scarpetta di Cenerentola ad un elefante ubriaco... sarà la caffeina, sarà la nicotina, saranno i miei polpastrelli (dall'impronta di circa 1mq cadauno
) ma l' SMD la lascio a chi di competenza
, perciò (per ora) ancora niente modifiche al Fenice
!
@Aris
_Oh, stai pur certo che non andrei mai a modificare le uscite dell'ampli ALL'INTERNO dello chassis.
Un pai di Zobel"ine", però, mi piacerebbe provarle
...
_Vedrò di reperire una Telefunken come la tua per "valutare" eventuali differenze, in meglio e/o in peggio...
Quale onore per me ricevere i tuoi complimenti
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
_Grazie 1000, ma se devo dirla tutta il livello costruttivo di questo piccolo amplificatore non è propriamente un granchè...
_La "parte" Fenice20 è rimasta tale e quale il giorno che mi arrivò dal... negozio di Milano
![Wink](/users/1612/43/05/65/smiles/352562.gif)
E a questo punto devo dire che per me sostituire componenti SMD sarebbe come far calzare la scarpetta di Cenerentola ad un elefante ubriaco... sarà la caffeina, sarà la nicotina, saranno i miei polpastrelli (dall'impronta di circa 1mq cadauno
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
@Aris
_Oh, stai pur certo che non andrei mai a modificare le uscite dell'ampli ALL'INTERNO dello chassis.
Un pai di Zobel"ine", però, mi piacerebbe provarle
![Wink](/users/1612/43/05/65/smiles/352562.gif)
_Vedrò di reperire una Telefunken come la tua per "valutare" eventuali differenze, in meglio e/o in peggio...
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
Hmmm... ho provato a "consegnare" al Pre una tensione di 14.1V ed è strabiliante notare quanto, ad orecchio ovviamente, possa diminuire la distorsione con UN SOLO VOLT in più rispetto a "prima" !
! Ok, il regolatore di tensione per i filamenti scalderà un po' di più, ma con questo nuovo (finalmente!
) dissipatore potrebbe FORSE "resistere"... ![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli integrato ibrido PreCario+2024 Ibrido10](https://i.servimg.com/u/f44/12/74/94/21/ibrido10.jpg)
@Aris (e anche a tutti gli altri "master", ovviamente...): potrebbero insorgere problemi se tengo il 14V ?
Ho anche RIfatto la prova "inversa" (non tanto per una conferma, ma per un confronto...): settando 12V, tensione "da progetto", la distorsione è aumentata a dismisura, sino a rendere l'insieme seriamente inascoltabile...
![Surprised](/users/1612/43/05/65/smiles/341492.gif)
![Very Happy](/users/1612/43/05/65/smiles/292187.gif)
![Wink](/users/1612/43/05/65/smiles/352562.gif)
![Ampli integrato ibrido PreCario+2024 Ibrido10](https://i.servimg.com/u/f44/12/74/94/21/ibrido10.jpg)
@Aris (e anche a tutti gli altri "master", ovviamente...): potrebbero insorgere problemi se tengo il 14V ?
Ho anche RIfatto la prova "inversa" (non tanto per una conferma, ma per un confronto...): settando 12V, tensione "da progetto", la distorsione è aumentata a dismisura, sino a rendere l'insieme seriamente inascoltabile...
![Sad](/users/1612/43/05/65/smiles/264701.gif)
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
mi pare che quella valvola regge fino ad una trentina di volt (il progetto AIKIDO funziona a 24V) pero' non posso aiutarti circa la corretta polarizzazione.
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Ampli integrato ibrido PreCario+2024
Sì, per la valvola siamo "OK", anche se non sono sicuro di comprendere al meglio (le mie nozioni di elettronica "di base" si fermano... poco più sopra della base stessa
!) quello che concerne la tensione di polarizzazione in funzione del variare della stessa...
Cmnq, cosa succederebbe al "corredo" (intendo la circuitazione, INCLUSO il 7806) se alimentassi il tutto a 24 V ?
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
Cmnq, cosa succederebbe al "corredo" (intendo la circuitazione, INCLUSO il 7806) se alimentassi il tutto a 24 V ?
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
non lo soMacDLSA1970 ha scritto:Sì, per la valvola siamo "OK", anche se non sono sicuro di comprendere al meglio (le mie nozioni di elettronica "di base" si fermano... poco più sopra della base stessa!) quello che concerne la tensione di polarizzazione in funzione del variare della stessa...
Cmnq, cosa succederebbe al "corredo" (intendo la circuitazione, INCLUSO il 7806) se alimentassi il tutto a 24 V ?
![Crying or Very sad](/users/1612/43/05/65/smiles/875827.gif)
aris69- Membro classe bronzo
- Data d'iscrizione : 31.03.09
Numero di messaggi : 1441
Località : Molise
Provincia : tutto OK!!!
Occupazione/Hobby : Treasure Hunters
Impianto : in firma
Re: Ampli integrato ibrido PreCario+2024
Eloquentearis69 ha scritto:... non lo so![]()
![Laughing](/users/1612/43/05/65/smiles/962443.gif)
... ma sì, lasciamolo così com'è, và
![Wink](/users/1612/43/05/65/smiles/352562.gif)
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
Mi "autoquoto"...
... e vai di tube rolling (un'immenso grazie a Valvolas
) !
![Ampli integrato ibrido PreCario+2024 Ibrido_22_TubeRolling](https://lh4.googleusercontent.com/-HhIBBpxulRQ/T7pvzVkghoI/AAAAAAAAC_4/c8GBpmTcnGA/s720/Ibrido_22_TubeRolling.JPG)
La Telefunken che sta suonando ora è ANNI LUCE superiore in tutto e per tutto alla Siemens...
Unica pecca ?
E' un Telefunken... quindi "copia", anche se a livelli veramente poco percettibili se non con volume proprio "a manetta", un po' i rumori che la circondano... leggasi: microfonica.
Le altre (Philips Miniwatt e la seconda Telefunken NOS) le proverò domani.
NO !MacDLSA1970 ha scritto:...lasciamolo così com'è, và!
... e vai di tube rolling (un'immenso grazie a Valvolas
![Oki](/users/1612/43/05/65/smiles/382586.gif)
![Oki](/users/1612/43/05/65/smiles/382586.gif)
![Oki](/users/1612/43/05/65/smiles/382586.gif)
La Telefunken che sta suonando ora è ANNI LUCE superiore in tutto e per tutto alla Siemens...
![Oki](/users/1612/43/05/65/smiles/382586.gif)
![I love you](/users/1612/43/05/65/smiles/42229.gif)
![Oki](/users/1612/43/05/65/smiles/382586.gif)
Unica pecca ?
E' un Telefunken... quindi "copia", anche se a livelli veramente poco percettibili se non con volume proprio "a manetta", un po' i rumori che la circondano... leggasi: microfonica.
Le altre (Philips Miniwatt e la seconda Telefunken NOS) le proverò domani.
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
Guarda se trovi in giro le schermature al limite le autocostruisci,un lamierino modellato dovrebbe andare bene la parte superiore come saprai va lasciata aperta..
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Re: Ampli integrato ibrido PreCario+2024
MacDLSA1970 ha scritto:Eloquentearis69 ha scritto:... non lo so![]()
![]()
... ma sì, lasciamolo così com'è, và!
Ciao,
non vorrei dire una cavolata ma se ho capito correttamente come si dimensiona un cathode follower e se ho fatto bene i conti credo che non ci siano problemi ad aumentare la tensione anodica mantendo invariati i valori dei componenti che hai usato.
Considerando che tu abbia usato una Rk di 2,7 Kohm salendo fino a 25V la massima corrente anodica dovrebbe aumentare da ~4,4mA a ~9,25mA e la polarizzazione dovrebbe variare da poco più di 0,25mV (a ~1,6mA) a ~0,4mV (a ~2,2mA). Il tutto rigorosamente a spanne e sempre che abbia fatto i conti giusti XD
Edit: non avevo notato nel primo post lo schema con i valori dei componenti, la Rk è da 3,3Kohm ma i conti non dovrebbero variare molto..
Edit (2): L'LM7806 meglio se non lo alimenti a 24-25V non so quanto gli sarebbero simpatici 6W da dissipare
![Rolling Eyes](/users/1612/43/05/65/smiles/613478.gif)
Mantis-89- Membro classe bronzo
- Data d'iscrizione : 29.04.10
Numero di messaggi : 1603
Località : *
Impianto : *
Re: Ampli integrato ibrido PreCario+2024
@ Valvolas
La microfonicità è veramente impercettibile, ma cmnq proverò senz'altro ad applicare uno "schermo" autocostruito
!
I benefici che ha portato la Telefunken sono terrificantemente strepitosi (scusate l'enfasi
) !
... è come se tutta la distorsione che avvertivo fosse dovuta essenzialmente al tubo Siemens che utilizzavo "prima", quasi che questi fosse eccessivamente "duro" e affamato di volts in anodica !
Possibile ?
Comunque ora sì che c'è calore e morbidezza !
Ed io che tentavo di "supplire" all'estrema "spinta sulle alte" del 2024 mettendo una cella di Zobel "generica" (a proposito: https://www.tforumhifi.com/t24888p15-cyburgs-needle-con-tangband-w3-871#418609 ) !
Adesso l'integratino VA proprio "BENE BENISSIMO" !
@Mantis
Sì, hai sicuramente ragione... il 7806 con 14 V scalda giusto un pochetto in più che con 12... ma fargli dissipare il doppio della potenza "dandogli" 24V credo proprio che sia altamente "sconsigliabile" : il "poveretto" si aprirebbe in due in breve tempo !
La microfonicità è veramente impercettibile, ma cmnq proverò senz'altro ad applicare uno "schermo" autocostruito
![Smile](/users/1612/43/05/65/smiles/29313.gif)
I benefici che ha portato la Telefunken sono terrificantemente strepitosi (scusate l'enfasi
![Embarassed](/users/1612/43/05/65/smiles/75457.gif)
... è come se tutta la distorsione che avvertivo fosse dovuta essenzialmente al tubo Siemens che utilizzavo "prima", quasi che questi fosse eccessivamente "duro" e affamato di volts in anodica !
Possibile ?
Comunque ora sì che c'è calore e morbidezza !
Ed io che tentavo di "supplire" all'estrema "spinta sulle alte" del 2024 mettendo una cella di Zobel "generica" (a proposito: https://www.tforumhifi.com/t24888p15-cyburgs-needle-con-tangband-w3-871#418609 ) !
Adesso l'integratino VA proprio "BENE BENISSIMO" !
![Oki](/users/1612/43/05/65/smiles/382586.gif)
@Mantis
Sì, hai sicuramente ragione... il 7806 con 14 V scalda giusto un pochetto in più che con 12... ma fargli dissipare il doppio della potenza "dandogli" 24V credo proprio che sia altamente "sconsigliabile" : il "poveretto" si aprirebbe in due in breve tempo !
MacDLSA1970- Appassionato
- Data d'iscrizione : 30.11.11
Numero di messaggi : 406
Località : Stradella
Provincia : (PV)
Occupazione/Hobby : Operaio/HiFi,Videogames'80,VintageCars,Rally,F1
Impianto : ______________________________
>CDP : NAD C541 modificato
(Mundorf/AnalogDevices);
cavo alimentazione TNT T.T.S.
>CAVI SEGNALE : VDH D-103 III H
(autoterminato, semibilanciato)
>AMPLI : TP Audio IEL-E modificato;
tubi ECC81 Genalex Gold Lion e
6L6GC CED (Svetlana) =C=;
cavo alimentazione TNT Merlino
>CAVI POTENZA : VDH CS-122 H
>DIFFUSORI : "Needle" (tower)
monovia TQWT ripiegato
TangBand W3-871
______________________________
>DVD/SACD : Philips DVP 5505 S
>BRplayer : Sony BDP-S6700
>AMPLImulticanale : Yamaha DSP-A595a
>DIFFUSORI HT : Audio Pro Cinema
>SW : Polk Audio PSW 10
>PROIETTORE : Infocus ScreenPlay 4805
______________________________
>CDPlayer : autocostruito con
meccanica Pioneer CD-ROM (slot-in)
>VHSplayer : Panasonic NVFJ623
>LaserDiscPlayer : Pioneer CLV600
>DVDplayer : Pioneer DVD-515
>DVD Recorder : Philips DVDR3355
>GIRADISCHI : ProJect Debut III AC;
testina AudioTechnica AT95e
>TAPE DECK : Teac V1010
>PRE/tuner Yamaha RX-V395RDS
>BUFFER : "Pre-Cario", valvola ECC86 (b.t.)
>FINALE : Fenice20 !!MODIFICATISSIMO!!!
>DIFFUSORI : Jensen Celebrity 2
_____________________________
Re: Ampli integrato ibrido PreCario+2024
MacDLSA1970 ha scritto:@ Valvolas
La microfonicità è veramente impercettibile, ma cmnq proverò senz'altro ad applicare uno "schermo" autocostruito!
I benefici che ha portato la Telefunken sono terrificantemente strepitosi (scusate l'enfasi) !
... è come se tutta la distorsione che avvertivo fosse dovuta essenzialmente al tubo Siemens che utilizzavo "prima", quasi che questi fosse eccessivamente "duro" e affamato di volts in anodica !
Possibile ?
Comunque ora sì che c'è calore e morbidezza !
Ed io che tentavo di "supplire" all'estrema "spinta sulle alte" del 2024 mettendo una cella di Zobel "generica" (a proposito: https://www.tforumhifi.com/t24888p15-cyburgs-needle-con-tangband-w3-871#418609 ) !
Adesso l'integratino VA proprio "BENE BENISSIMO" !
![]()
@Mantis
Sì, hai sicuramente ragione... il 7806 con 14 V scalda giusto un pochetto in più che con 12... ma fargli dissipare il doppio della potenza "dandogli" 24V credo proprio che sia altamente "sconsigliabile" : il "poveretto" si aprirebbe in due in breve tempo !
Tieni presente che le valvole già non erano uguali a parità di marca,figurati per marca diversa...e poi gioca anche il ''consumo'' del tubo se provi con l'altra siemens magari ti accorgi meglio delle differenze tra la telef. e la vecchia seimens che avevi,magari era un po' logorata dall'uso....Parliamo di cose che nella migliore delle ipotesi hanno 40 anni
queste erano le valvole delle vecchie autoradio fatte apposte x lavorare a B.T. in teoria dovrebbero essere piu longeve...
valvolas- Membro classe oro
- Data d'iscrizione : 26.03.11
Numero di messaggi : 5253
Località : Lombardia
Provincia : Mi
Impianto : Valvolas minimalist classe A by Gigi6c/finale integrato valvolare 6L6-Ecc88 suitcase
by Gigi6c/pre-minimalist V4 /rotel ra-413/pre tube minimalist 6n6P/pretube bymau ecc88/Ecc82 pretty
casse:indiana line 11 50/national SB-22 alnico/Mayu 103 by Hell67 cavi:di tutto..autocostruito (senza la kriptonite di Urano)
Pagina 1 di 4 • 1, 2, 3, 4
![-](https://2img.net/i/empty.gif)
» rumore in ampli ampli ibrido per ascolto con cuffia
» Amplificatore integrato ibrido o ss per canton quinto
» Integrato Ibrido Audiosolution Davina Proto
» Vendo amplificatore integrato ibrido Peachtree iNova
» Integrato ibrido Yaqin VK2100 alias AAAVT SM-IB
» Amplificatore integrato ibrido o ss per canton quinto
» Integrato Ibrido Audiosolution Davina Proto
» Vendo amplificatore integrato ibrido Peachtree iNova
» Integrato ibrido Yaqin VK2100 alias AAAVT SM-IB
Pagina 1 di 4
Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
|
|
» Indiana line Arbour 4.02
» Più registratori a cassette in parallelo
» Per gli utilizzatori del SMSL D-6S
» ELIPSON HERITAGE XLS 11
» Lonpoo LP42X - Amplificate
» Vendo Trends Audio 10.2 amplificatore , 165 euro
» Yamaha serie PX classe D e DSP
» Kit per bmw x5
» consiglio/parere
» cambio Stilo o Testina
» L’ offferta musicale attuale è scaduta per qualità e complessità?
» Un posto affidabile dove cercare amplificatori Pro o quasi
» Revox A77 con problemi ai motori (credo)
» Cambio impianto ma dubbi tra Amplificatore classico o Amplificatore con Streamer
» problema amplificatore kenwood ka-56
» Che musica ascoltate in questo momento?
» Consigli per la realizzazione di una cassa audio di potenza in mono
» Problemi peso testina Pioneer PL12D
» Topping D50s vs. S.M.S.L D-6s
» Condensatori 7000 vs 10000 Sostituzione
» Pre Phono Nakamichi
» Fosco Marain, Stefano Bollani e Massimo Altomare - Gnòsi delle Fànfole (2007)
» Collegare casse passive a cascata
» Amplificatore AERON A4P audio salta a tratti
» Consiglio finale 2 ch
» Vestlyd V15C
» Preamplificatore Arylic BP50
» Nuove valvole per Xindak XA3200MKII
» Giradischi Technics
