Finale a Batterie

Da sognolino Ven Apr 05, 2013 7:21 pm

Erano anni che volevo realizzare per un mio finale l'alimentazione duale a batteria......beh è arrivato il momento Laughing

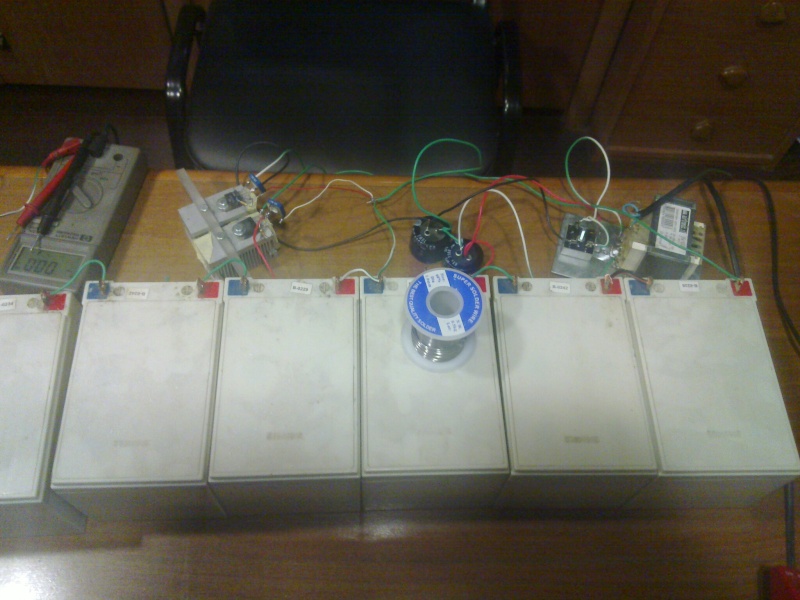

la realizzazione prevede di alimentare SOLO a batterie il finale, la scatola per contenere 6 batterie da 12A 12v ed un caricabatterie e mantenitore di carica da lasciare eventualmente sempre collegato alla rete a "curare" le batterie, un pulsante on/off sul frontale provvederà a staccare la rete e attaccare le batterie per suonare finalmente con la sola energia chimica per almeno 2 ore e vari led come indicatori di carica etc........dopo 5 giorni di lavoro saltuario mi sembra di essere arrivato alla giusta alimentazione stabilizzata per il mantenimento delle batterie e ad uno scatolotto bruttino che provvederò ad "abbellire" con un frontale in alluminio.......quasi pronto il circuito del caricabatterie testato in aria.....di seguito alcune brutte foto di quanto realizzato fino ad ora......se qualcuno ha consigli sono ben accetti

Finale a Batterie 20130411

Da Smanetton Ven Apr 05, 2013 7:30 pm

A parte la bravura nel piegare e saldare lamiere, complimenti per il coraggio!

Mia moglie mi butterebbe fuori casa Very Happy

Da valvolas Ven Apr 05, 2013 8:25 pm

Smanetton ha scritto:A parte la bravura nel piegare e saldare lamiere, complimenti per il coraggio!
Mia moglie mi butterebbe fuori casa

La sua lo scoprira' solo DOPO che avra' portato su il tutto dal garage,gli consiglieri da quel momento in poi di fare assaggiare la minestra prima al gatto e verificare che in dispensa nn ci siano bustine con scritto TOPICIDA con su disegnato un topolino che rantola e si tiene la gola,in quel caso meglio smontare tutto Laughing

A parte gli scherzi dico una cosa superflua ma le batterie in carica o a riposo sarebbe meglio stiano in locali areati e non dove si soggiorna,se facessi una cosa del genere con batterie ''importanti'' la metterei fuori,se la tratta dalla batteria all'ampli fosse lunga ci metterei delle batterie di caps intermedi come ''riserva di energia'' trattandosi di d.c.Cmq metterei anche io uno scambio anche manuale (un deviatore insomma..) cioe' in carica quando nn ascolti e stacchi il caricabatterie quando usi l'ampli,la realizzazione di per se è fatta bene,mi piacerebbe avere ste capacità con la meccanica...

Da sognolino Sab Apr 06, 2013 10:49 pm

Smanetton ha scritto:A parte la bravura nel piegare e saldare lamiere, complimenti per il coraggio!
Mia moglie mi butterebbe fuori casa

Mia moglie non sa niente Rolling Eyes

queste cose le faccio lontano da casa.......lei le vede solo finite così ho una speranza in + che non le butti dal balcone Laughing

......cmq siamo sempre in due a fare queste cose e non sono io quello bravo nel piegare e saldare lamiere ma il mio caro amico e socio di pazzie audio Gennaro Oki

Da sognolino Sab Apr 06, 2013 10:58 pm

valvolas ha scritto:
Smanetton ha scritto:A parte la bravura nel piegare e saldare lamiere, complimenti per il coraggio!
Mia moglie mi butterebbe fuori casa

La sua lo scoprira' solo DOPO che avra' portato su il tutto dal garage,gli consiglieri da quel momento in poi di fare assaggiare la minestra prima al gatto e verificare che in dispensa nn ci siano bustine con scritto TOPICIDA con su disegnato un topolino che rantola e si tiene la gola,in quel caso meglio smontare tutto
A parte gli scherzi dico una cosa superflua ma le batterie in carica o a riposo sarebbe meglio stiano in locali areati e non dove si soggiorna,se facessi una cosa del genere con batterie ''importanti'' la metterei fuori,se la tratta dalla batteria all'ampli fosse lunga ci metterei delle batterie di caps intermedi come ''riserva di energia'' trattandosi di d.c.Cmq metterei anche io uno scambio anche manuale (un deviatore insomma..) cioe' in carica quando nn ascolti e stacchi il caricabatterie quando usi l'ampli,la realizzazione di per se è fatta bene,mi piacerebbe avere ste capacità con la meccanica...

starò attento col topicida lol!

.....non mi sono fatto il problema delle batterie in soggiorno......sono al gel e non saranno mai portate oltre la soglia perchè avranno un caricabatterie molto blando che già testato porta le batterie a 13,53 volts l'una e le mantiene costanti fino all'uso, 6 caps da 10000uf sono già a ridosso dei finali.......dici che devo preoccuparmi per le batterie?? Don't know

Da valvolas Dom Apr 07, 2013 3:04 am

se la tratta è lunga li ripartirei a meta' e a ridosso i caps....Tieni presente che dovrebbe contare la velocita' di risposta io un paio di polipropilene da 1 micro di bypass ce li metterei alle bancate da 10000,gli alti saranno felici...

Da sognolino Lun Apr 08, 2013 7:39 pm

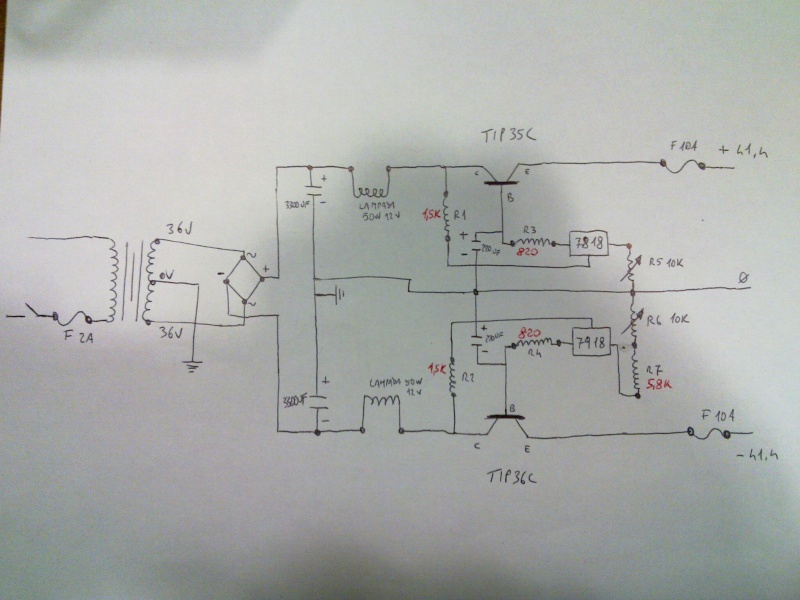

nel finale ci sono da 1uf e da 0,1uf secchi insieme a 6x10000uf elettrolitici.......cmq dopo varie prove siamo arrivati a questo schema e abbiamo realizzato il circuito......sembra funzionare bene e per adesso siamo concentrati sul caricabatterie, poi vedremo con le prove il resto.
Finale a Batterie 20130415
