Revival Vintage JBL 4343 Clone

vediamo di fare qualcosa per gli amanti della A.E. Il progetto nasce su BAW il mio forum ma, come sapete i midiglorian della condivisione sono forti nel Padwan wasky e cosi ve lo sbatto anche qui Amici

Durante una telefonata con il mitico Paolo Eugeni ci è venuto in mente un vecchio "Tentataivo" di replicare, con componenti moderni le JBL 4343 che, credo tutti ricordano

Cliccate sul link e potrete leggere la Recensione delle 4345 su Audioreview

http://www.cieri.net/temp/JBL_4345_-_Test_di_Audio_Review_%2802-1982%29.pdf

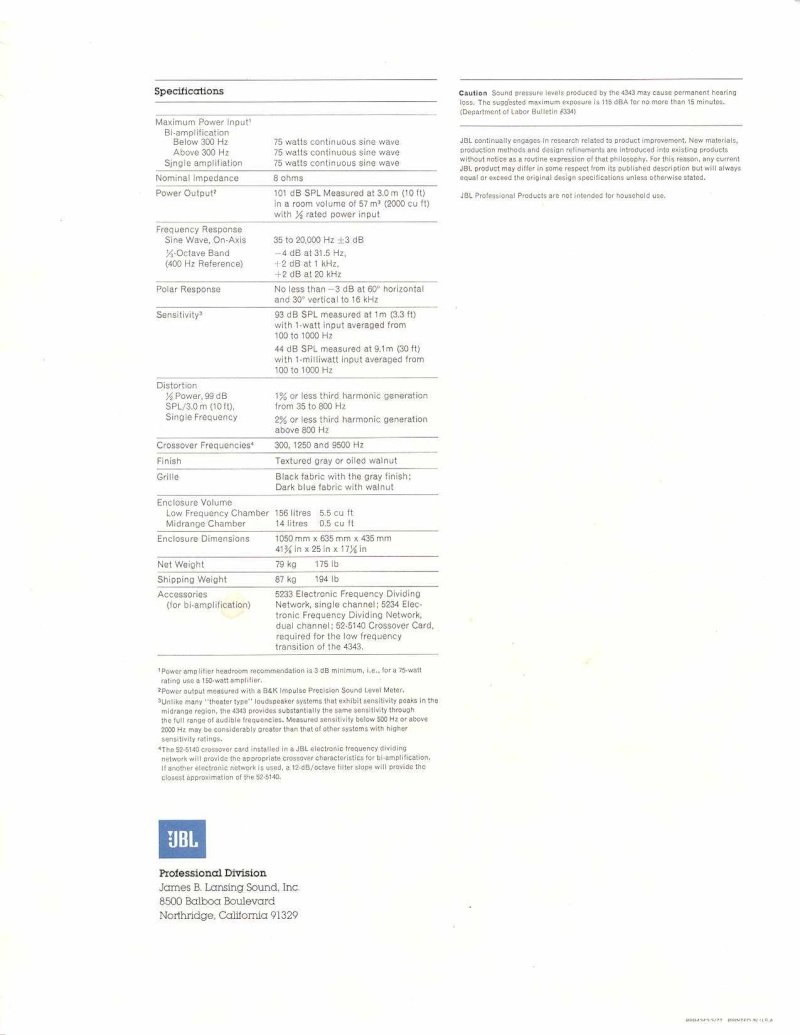

Questi sono i componenti che equipaggiavano la JBL 4343 un 4 vie Monitor da uso studio



e questa è la JBL 4343 un diffusore non certo di dimensioni contenute

H 1050mm L 635mm P 435mm











L'idea è appunto quella di replicare questo diffusore con componenti pro moderni Beyma. Ovviamente ci saranno due versioni sia quella con Xover Passivo che quella con Xover attivo.

Del progetto metterò in condivisione Open Source le Volumetrie e il CAD del Cabinet compreso delle skill di progettazione e ovviamente, il File del Crossover ottenuto con il Behringer DCX 2496 mentre, il filtro passivo sara un Optionals da acquistare a parte.


I Componenti Beyma del Progetto sono stati messi a disposizione interamente in forma gratuita per me e Stentor da Troniteck che ringrazio, sono ovviamente acquistabili presso il suo sito internet.

Vi faccio toccare un pò con il Driver Scelto per occuparsi della gamma Medio alta

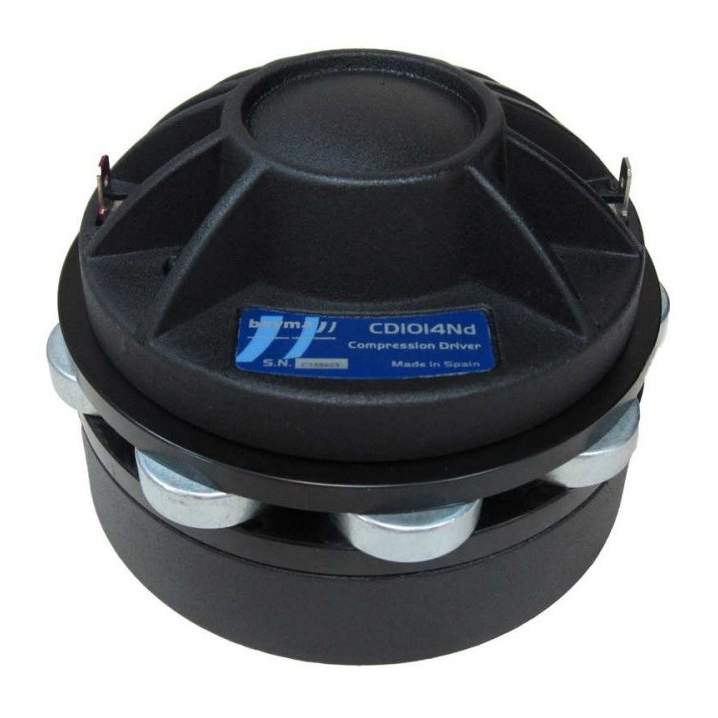

Il Driver è un Beyma CD1012 Neodimio da 1".4

http://profesional.beyma.com/ingles/pdf/CD1014Nd.pdf









E la loro Tromba in Alluminio TD385 80x50

Un piccolo mostro con 1 mm di escursione

http://profesional.beyma.com/pdf/8MI100E.pdf




In 11.94 litri SP con curve ideali Assegnate

Maronna



Recupero la mandibola...

Un Mostro ecco cosa si può dire se ce metti un regazzino sopra te lo tira al muro con una botta di basso

http://profesional.beyma.com/pdf/SM-115%20KE.pdf





In 100 litri ha una MOL assurda diciamo che diventate sordi prima di finire la manopola del volume

In 120 litri (saranno meno) con assgnazioni curve ideali

Praticamente INUTILE no scherzo verra tagliato in passivo anche nella versione attiva con una LPad per poterlo regolare e viene visto diciamo come supertuiters ma, senza Mantello

http://profesional.beyma.com/ingles/pdf/CP16.pdf

Simulazione su AFW con assegnazione di Curva Ideale del Medio 8MI100 e del Vufer SM115 k



Per evitare un picco di impedenza scendendo con il taglio del medio verranno incrociati ipoteticamente a 400Hz

bartman ha scritto:

Maronna



Recupero la mandibola...

Questo fa veramente Male allo Stomaco ed è pure facile da fare è una Scatola

wasky ha scritto:Questo fa veramente Male allo Stomaco ed è pure facile da fare è una Scatola

Facile????
Per te forse

Per me tipo scalare "l'ago di Villaco"

Il mobile forse combinerei egregiamente ma il resto proprio... poi su che spesa ci aggiriamo???

bartman ha scritto:

wasky ha scritto:Questo fa veramente Male allo Stomaco ed è pure facile da fare è una Scatola

Facile????
Per te forse

Per me tipo scalare "l'ago di Villaco"

Il mobile forse combinerei egregiamente ma il resto proprio... poi su che spesa ci aggiriamo???

Mi riferivo al mobile

Per la spesa vi conviene contattare Troniteck e chiedere un preventivo del progetto "Wasky"

In attivo (Preferibile per conservare i 98dB) servono 3 ampli diciamo anche pro ma, preferibile in versione studio e io pensavo come prodotto da indicare di andare su:

Behringer A500 per i vufer
Alesis Ra150 sul medio
Alesis Ra150 sul restante

Crossover Behringer DCX 2496

ovvio che per la sensibilità serve merce che non soffia

La scelta del suono Vintage per gli amanti dei Tubi imho invece è questa:

Ampli Vintage a Sabbia con i muscoletti per il vufer
Un bel Valvolarozzo da 60 watt per il medio
Un Valvolarozzo da 30 watt per la tromba
un Valvolarino per il Tuitersss

wasky ha scritto:
La scelta del suono Vintage per gli amanti dei Tubi imho invece è questa:

Ampli Vintage a Sabbia con i muscoletti per il vufer
Un bel Valvolarozzo da 60 watt per il medio
Un Valvolarozzo da 30 watt per la tromba
un Valvolarino per il Tuitersss

Ma hai appena detto che il Tweeter sarà passivo

Stentor ha scritto:

wasky ha scritto:
La scelta del suono Vintage per gli amanti dei Tubi imho invece è questa:

Ampli Vintage a Sabbia con i muscoletti per il vufer
Un bel Valvolarozzo da 60 watt per il medio
Un Valvolarozzo da 30 watt per la tromba
un Valvolarino per il Tuitersss

Ma hai appena detto che il Tweeter sarà passivo

Esatto Bros ma era scritto anche su BAW è come la scelta di Eugeni sul suo Full Horn per il Bullet Faital ricordi ?

http://www.bitaudioworld.it/forum/showthread.php?t=2186

avrà un taglio suo e una Lpad questo perche, cosi non si usano i 4 canali del Behr e non ne devi prendere due

TU-MI-VUOI-FAR-MORIRE!!!
Scherzi a parte, è stata valutata la questione confronto (costo e qualità) con i nuovi modelli JBL 4xxx che sono usciti l'anno scorso?
Oppure può essere inutile, essendo una rivisitazione di un modello specifico, con componenti moderni ma con una impostazione vintage? (sempre se ho capito bene... ).








...VE POSSENO...

handros ha scritto:TU-MI-VUOI-FAR-MORIRE!!!
Scherzi a parte, è stata valutata la questione confronto (costo e qualità) con i nuovi modelli JBL 4xxx che sono usciti l'anno scorso?
Oppure può essere inutile, essendo una rivisitazione di un modello specifico, con componenti moderni ma con una impostazione vintage? (sempre se ho capito bene... ).

...VE POSSENO...

bell'avatar JBL

Può essere utile una valutazione con i nuovi mostri JBL 4365 che vengono 7.999 € perche no

http://www.kenwoodstore.it/Prodotti/4365-STUDIO-MONITOR___4365

L'idea almeno per me è di creare un mobile identico a quello in foto che vedi in apertura e preso dal sito di KenRick Sound quindi, una impostazione Vintage ma, con componenti superiori a quelli di un tempo come prestazioni.

Rispetto alla 4365 qui il mobile ha una marcia in più, nella prima è realizzato con MDF da 25 mm mentre per questo progetto si userà dell'MDF da 30mm e per il frontale e posteriore MDF da 35mm

Struttura Matrix interna con setti da 30mm e woofer puntellato sui setti inoltre, verra applicato uno strato di Butiflex interno

A livello di costo siamo molto inferiori dalle 4365 qui, se si lavora bene da soli con 3 sacchi le finisci compreso ampli e crossover

Te Gusta ?

wasky ha scritto: bell'avatar JBL

Appunto!

wasky ha scritto:A livello di costo siamo molto inferiori dalle 4365 qui, se si lavora bene da soli con 3 sacchi le finisci compreso ampli e crossover

Te Gusta ?

Premesso che purtroppo sono fuori gioco...temevo peggio!
Cioè, diffusori autocostruiti, ampli per le varie vie e cross digitale (quindi amplificazione attiva, de facto!)???

Puntate al Nobel per la pace...dei sensi audiofili?!?

NB: credo che vendendo i miei attuali diffusori ed amplificazione, arriverei a metà budget...a sapere dove metterle!

handros ha scritto:

wasky ha scritto: bell'avatar JBL

Appunto!

wasky ha scritto:A livello di costo siamo molto inferiori dalle 4365 qui, se si lavora bene da soli con 3 sacchi le finisci compreso ampli e crossover

Te Gusta ?

Premesso che purtroppo sono fuori gioco...temevo peggio!
Cioè, diffusori autocostruiti, ampli per le varie vie e cross digitale (quindi amplificazione attiva, de facto!)???

Puntate al Nobel per la pace...dei sensi audiofili?!?

NB: credo che vendendo i miei attuali diffusori ed amplificazione, arriverei a metà budget...a sapere dove metterle!

Considera che verrebbero meno a farle attive

Siamo a 770 € di amplificatori se si fa come dico io e DCX 2496

http://www.thomann.de/it/alesis_ra150.htm
http://www.thomann.de/it/behringer_a500_studioendstufe.htm
http://www.thomann.de/it/behringer_dcx2496_ultradrive_pro_lautsprechermanagement.htm


se non ricordo male di AP siamo a 1200 € devo controllare il catalogo di Troniteck e sei a 1970 € quindi vengono pure meno de 3000 € faccio ammenda

Il mobile tra vernice e finitura se fatto da solo costa al massimo 400 €

F..a! Come fancazzista sei serio davvero!
Ehm...mi rivolgo a voi tutti gentiluomini, se qualcuno ad un tiro di schioppo dal sottoscritto ci si cimenta, poi me le fa sentire, vero?!?
Così, giusto per aumentare gaudio e disperazione!
Giuro che non vengo a mani vuote!!!

handros ha scritto:F..a! Come fancazzista sei serio davvero!
Ehm...mi rivolgo a voi tutti gentiluomini, se qualcuno ad un tiro di schioppo dal sottoscritto ci si cimenta, poi me le fa sentire, vero?!?
Così, giusto per aumentare gaudio e disperazione!
Giuro che non vengo a mani vuote!!!

Puoi sempre venirle a sentire con gli amici di Roma basta che porti i Tortellini buoni di Parma

wasky ha scritto:Puoi sempre venirle a sentire con gli amici di Roma basta che porti i Tortellini buoni di Parma

Non è esattamente dietro l'angolo...ma Roma e JBL potrebbero anche valere un viaggetto!
Permettimi però di correggerti: a Parma, anolini in brodo, magari di cappone.
Tortellini Modena...

Che dire, se non ...Wowwwwwwwwwwww

e se uno è di Roma per sentirle che fà? porta la porchetta??

scherzi a parte sono già ascoltabili oppure sono in fase di costruzione?
per farle passive il costo del crossower a quanto ammonterebbe?
a presto (speriamo con un bel merendone)

maxanton ha scritto:e se uno è di Roma per sentirle che fà? porta la porchetta??

scherzi a parte sono già ascoltabili oppure sono in fase di costruzione?
per farle passive il costo del crossower a quanto ammonterebbe?
a presto (speriamo con un bel merendone)

Sono appena al CAD :Dma se vuoi passare c'è altro da sentire e sempre made in T-Forum

Un Xover passivo può variare nei costi a seconda di quello che ci metti   ma, ora non saprei quantificarti una spesa visto che, non sò cosa ci dovrò piazzare

Le Mie saranno la versione Passiva ma, consiglio l'attiva

 robbe' ma che me devo PREOCUPA      se piu' o meno e' quello che penzo io  GRANDE    WASKY     robbi' '

ma Wasky, le hai poi fatte?
