LM3875,Power Amplifier ByManu, The Revolt!

Ed eccomi all'ennesimo ampli con i sempre ottimi chip "Overture"

Tutto ha inizio con: TDA7294.
Progetto nato per un mio amico, all'inizio con il TDA7294..poi dopo qualche problema, sua decisione e "miglioramento" abbiamo intrapreso la strada per la National...

Beh, che dire... l'ampli è attualmente funzionante, molto bene...nessun problema a parte uno sgarro che vi citerò più avanti...

L'alimentazione è sempre la stessa, sia trasfo che cap:


Qua il case internamente, con tutto cablato e pronto:


E qua invece esternamente:

..sotto il mio 4780  , sempre in legno il case..ma sta volta pitturato..tanto da cambiare un pò

Retro:


PCB, ovviamente sbrogliato e sviluppato da me  ...tutto perfetto al primo colpo:
{non ho adesso il file di sbroglio, lo posto domani}
..nel frattempo vi lascio la foto dei due circuiti fatti:



L'ampli ( LM3875) , mono, eroga 56W RMS su 8 ohm. Di qualità più che soddisfacente e potenza a sufficienza per qualsiasi cosa, potrei dire.

Ho collegato i due ampli al mio Sub, 4 ohm d'impedenza a testa... dopo diverso tempo (circa 2 orette) ad ampli tirato... tutto rimane stabile...temperature nella norma, di qualsiasi componente.


Ora il problema... ho predisposto un regolatore di volume con semplice potenziomentro, visto lo spessore del legno (neanche tanto alla fine, ma troppo per un pot) non posso stringere la sua vite...così con una tavoletta sottile di masonite l'ho tenuto fermo... ma se vado anche solo appena a stringere contro il retro del pot esso si "incasina" e non funge più a dovere..quindi o si spegne il volume, oppure lo manda in corto (IN-OUT) facendo del gran casino.
Come potrei risolvere?

Il pot ha il perno lungo, difatti lo posso stringere alla sua manopola, ma con solo quella non basta a tenerlo saldo nei momenti in cui viene girato.



Grazie per la lettura!

..se vi piace avere altre foto e/o caratteristiche chiedete, volentieri esaudisco i pensieri

quando usi il legno spesso è facile che il pot sia corto,adesso come ne esci?
taglia un quadrato piu grande del foro di adesso nel legno (ci deve stare tutto i pot) poi prendi una piastrina metallica (non serve dello spessore della corrazza della Bismarck,basta meno) fai al centro della lamina il foro per il pot,e lo fissi alla piatrina col bulloncino e ai due lati della piastina due forellini per una vite autofilettante/una vite passante con bulloncino (ciascun forellino chiaramente).
Naturalmente la piastrina deve essere piu grande del quadrato intagliato del legno,la piastrina puo' essere anche di plastica e puoi verniciarla o fare cio' che vuoi.

poi come consiglio del tutto soggettivo quando vernici ste cose (a meno che tu non voglia esporre al MoMa di NY) usa il nero opaco copri le imperfezioni e da la percezione di qualcosa di piu serio/prof.
Poi se sei in vena naif è un altro discorso

valvolas ha scritto:poi come consiglio del tutto soggettivo quando vernici ste cose (a meno che tu non voglia esporre al MoMa di NY) usa il nero opaco copri le imperfezioni e da la percezione di qualcosa di piu serio/prof.
Poi se sei in vena naif è un altro discorso

ma se ci ha messo addirittura la firma , è chiaro che lo vuole esporre
cmq complimenti Manuele , la tua voglia di imparare/sperimentare è spettacolare

Grazie a tutti  !!

Adesso vado a fare la piastrina e vi saprò dire.

@Homesick, esattamente   ...gli ho messo tanto di etichetta con le specifiche...e ovviamente la firma che già hai visto

occhio che i grandi artisti vengono capiti solo da ''postumi''  Fai la piastrina che mettiamo fine a sto tormentone,poi cosa è quello li sdraiato sul fondo?pare che lo hai ammazzato e' il ponte?Non potevi alloggiarlo sulla piastina dei caps?Sei un fantasista,altro che MoMa

Montando il potenziometro in posizone arretrata (in prossimità delle schede di amplificazione) eviteresti anche di avere cablaggi tanto lunghi e che passano tanto vivini al trasformatore). Ti basta una squadretta (quelle che trovi in ferramenta vanno benone): su un lato fissi il potenziometro, l'altro lo avviti al fondo del contenitore. In ferramenta prendi una barretta d'alluminio di 6mm per fare la prolunga e la unisci al potenziometro con l'interno di un "mammut" da elettricista.



E concordo che quel ponte "scosciato" proprio non si pùò vedere.

E un altra cosa...riduci per cortesia le dimensioni delle foto che pubblichi, vederle solo parzialmente è fastidioso. 600pixel di larghezza direi che è ottimale.

Giovanni

Manu, per cortesia metti anche gli schemi di alimentazione e amplificazione. Così, magari forse, qualcuno, IO  , che è interessato alla costruzione non rompe le scatole in giro.

come ti ha detto gio puoi fare senpre la prolunga del pot (non ti allargare manu SOLO del pot il resto te lo tieni come è,inutile che ti vanti con la fidanzata:lol: ) poi leggi qua sotto come montare una pcb di alimentazione che è come dico io,ne giusta ne sbagliata poi vedi tu:

1) arrivi dal trafo sulla pcb/1000fori ad un connettore a vite metti in serie due fusibili col portafusibili perche':a) eviti di tornare un giorno e trovare i v.v.f.f. che vogliono a tutti i costi annaffiarti i fiori e domare incendi (del resto fannno quel mestiere li).b) i fusibili con ritardo sono delle mininduttanze poco o tanto che sia,filtrano.

2) i ponti se puoi fatteli da te con i diodi,costano meno e secondo me vanno meglio,personalmente ci metto tre plastici da 10nF x il rumore di commutazione ma è una fisima personale.

3) se fai le lineari impara ad usare i moltiplicatori,risparmi tamburate di caps costosi e non sempre efficaci di schemi ne abbiamo postati per tutti i gusti basta chiedere,è una soluzione che costa meno ed è garantita.L'ummm va fuori dai maroni

tanto x darti una idea cerchiato in rosso sta il blocco ali,su una 1000 fori come la tua,i portafusibili stanno un po di lato al connettore x risparmiare un po di spazio in lunghezza se ti scegli delle tipologie di diodi ''buoni x tutte le stagioni'' (corrente e tensioni sono i parametri per scegliere) li compri a 12 alla volta e li usi mano a mano.Il moltiplicatore sai come si fa devi usare transistor da valutare con gli stessi parametri dei diodii,lo schema di principio è sempre quello.



naturalmente se vai di schedina se cabli in aria,devi attuare scelte diverse

valvolas ha scritto:tanto x darti una idea cerchiato in rosso sta il blocco ali,su una 1000 fori come la tua,i portafusibili stanno un po di lato al connettore x risparmiare un po di spazio in lunghezza se ti scegli delle tipologie di diodi ''buoni x tutte le stagioni'' (corrente e tensioni sono i parametri per scegliere) li compri a 12 alla volta e li usi mano a mano.Il moltiplicatore sai come si fa devi usare transistor da valutare con gli stessi parametri dei diodii,lo schema di principio è sempre quello.

Però mi raccomando quando dai tensione. Pulisci prima lo stagno dal tavolo.

No phil non è il tavolo ma un supporto che ci metto sopra fatto con un blocco di materiale edile x pareti autoventilate isolante,quando hanno rifatto le facciate lo hanno lasciato imprudentemente in giro (era perfetto volevi lascairlo li?)
Sotto le schedine metto sempre PRIMA le colonnine per alzarle
ps ci sono anche gli appunti a pennarello sopra con la piedinatura dei transistor

Grazie infinitamente a tutti!!!

Gio, perfetto quel metodo per collegare il pot! La prossima volta farò indubbiamente così!

Questa mattina, subito dopo il consiglio di Mauro, mi sono fatto il "quadretto" dove fissare il pot... ci sono riuscito senza metterlo esternamente.
Adesso funge a meraviglia.


Il rumore di fondo è prossimo allo zero  , se non si appiccica l'orecchio al woofer difficilmente si sente un hum.

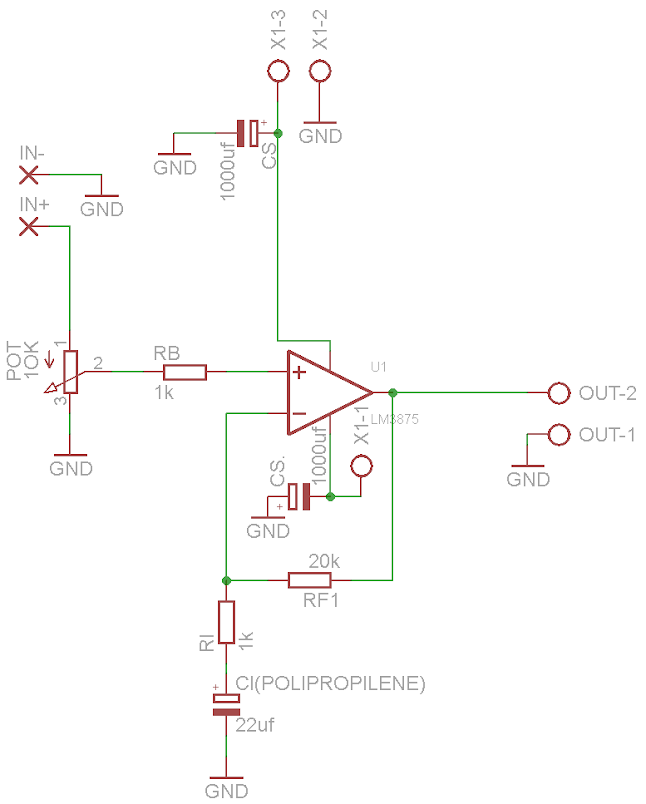

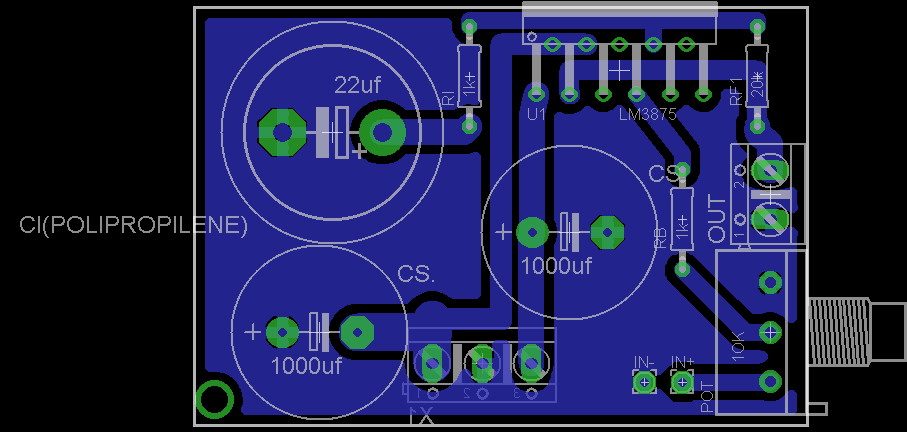

Schema + PCB LM3875 (a richiesta, in pm, mando la sbrogliatura):




Alimentazione:


Niente di speciale... ma sembra fungere al meglio
...i fusibili...   ehm....

Gio, (scusa per le foto, per le prossime provvedo ) per ponte "scosiato" cosa intendi?

é fissato per bene al legno, ignifugo  , ma non scalda un accidente. ...
Se hai paura per eventuali corti...visto che è tutto a cavo scoperto, provvedo a nastrarli e/o guainarli.

P.S. prox sabato/domenica devo consegnarlo.

MANU97 ha scritto:Gio, (scusa per le foto, per le prossime provvedo ) per ponte "scosiato" cosa intendi?

é fissato per bene al legno, ignifugo  , ma non scalda un accidente. ...
Se hai paura per eventuali corti...visto che è tutto a cavo scoperto, provvedo a nastrarli e/o guainarli.

P.S. prox sabato/domenica devo consegnarlo.

Scosciato....a cosce aperte. E' inguardabile (quasi quanto il colore di quel case... ). Ci voleva tanto a metterlo sulla millefori? Non dirmi che l'hai fatto per dissipare il calore perchè ovviamente il legno a quello scopo è utile come un culo senza il buco.
Ti consiglio inoltre di mettere della guina termostringente sui connettori dell'interruttore e della presa filtrata, soprattutto visto che è una realizzazione fatta per altre persone.

Giovanni

Il colore è soggettivo  ,per di più non è per me

...all'inizio l'avevo lasciato non sulla millefori ma volante...dovevo testare quanto scaldava ad ampli in regime.
Eventualmente così potevo senza troppe difficoltà montarlo sul dissipatore o su una barretta d'alluminio (come ho fatto per l'LM4780).
Visto che non scalda niente, ma lasciarlo volante non era certamente possibile l'ho fissato al fondo del case.


Eh si! Devo mettere in sicurezza l'ampli, così com'è manco i cinesi mi certificano l'apparecchio
Provvedo in primis ai connettori della 220

MANU97 ha scritto:Gio, (scusa per le foto, per le prossime provvedo ) per ponte "scosiato" cosa intendi?

é fissato per bene al legno, ignifugo  , ma non scalda un accidente. ...
Se hai paura per eventuali corti...visto che è tutto a cavo scoperto, provvedo a nastrarli e/o guainarli.

P.S. prox sabato/domenica devo consegnarlo.

perdi 1 minuto e rileggiti sul come disporre le cose,se ti fai un TUO metodo standard che NON sara' necessariamente il mio o quello di gio o quello di Pippo Pluto o Paperino ma poi lo fai automaticamente e non perdi tempo a ragionarci o a inventarti soluzioni,e il tempo lo perdi su stadi piu importanti.Le lineari misurandole avresti delle sorprese cmq sia una volta o l'altra imparerai ad usare i moltiplicatori.Il legno sara' trattato con ritandanti alla combustione ma ignifughi nn li ho mai sentiti

  , isolante, non ignifugo....

Al prossimo ampli che faccio con chip del genere ti prometto di usare un moltiplicatore

..ad esempio, è in corso l'LM3886....

MANU97 ha scritto:  , isolante, non ignifugo....

Al prossimo ampli che faccio con chip del genere ti prometto di usare un moltiplicatore

..ad esempio, è in corso l'LM3886....

valuta il consumo complessivo del chip e poi vediamo cosa metterci,e magari scrivi anche i valori di tensione di lavoro,se saliamo a 2 ampere conviene usare gli stessi del tipettino quindi o il bv de zio o il sakamotoNE

Manu, questa è una pugnalata alla schiena.
Mentre io piango una strage di componenti, (https://www.tforumhifi.com/t39450-autopsia-di-un-condensatore-elettrolitico#614113),
tu presenti un gainclone fatto e finito!

Ti mando al 3D per evitare OT su questo
LM3886

La tensione comunque sarà una 30ina in DC, con un massimo di 7/8Ampere..10A di picco.
Per un canale, quindi il doppio visto che l'alimentazione sarà unica per due circuiti.
In pratica è il 3875 maggiorato... 10W in più e più tenuta in corrente.


@Bicci:   ...si fanno ad occhi chiusi questi circuiti... cambia solo l'IC ma poi è sempre la stessa storia nella realizzazzione ...chi più chi meno.
Mi diverto

Al posto di perdere tempo co sti giocattoli, visto che ormai ti sei fatto le ossicina, perchè non passi a qualcosa di più serio ma facile lo stesso?

Perchè questo non l'ho fatto per me, ma pagato da un mio amico

Io mi devo fare il 3886 per il Sub, dopodichè penserò a tutte cose di classe superiore...tanto per iniziare il The Wall
Comunque, Phil, se ti serve qualcosa di più per questo circuito fammi sapere!

Grazie manu. Volevo fare l'ampli per il mio sub. Devo decidere cosa fare. Visto che devi fare il tuo magari seguo te. Avrei voluto farlo a mosfet però mi sembra un po sprecato e ci va tanta ciccia, invece sti giocattoli mi sembrano meno pretenziosi e comunque volevo provarne a fare uno. Fammi sapere quando inizi e cosa useresti. Calcola che il mio sub mi pare fosse da 100 watt attualmente pilotato da un 20watt

Figurati , è un piacere

Questo è l'ampli che devo ultimare per il sub, già iniziato...ma da concludere: LM3886

Da qualche parte scrivimi le specifice del tuo sub, così posso indicarti eventualmente altre strade migliori, e/o perfezionare l'attuale.

Di questi giocattoli comunque ti posso dire che sono ben funzionanti, si adattano bene a qualsiasi scopo e sopratutto la serie "Overture" di questi chip hanno caratteristiche del tutto pregievoli.
