Re: JLH 1969
Robertor, mi accodo ai complimenti!
ti vedo abbastanza ferrato in materia ClasseA a stato solido,
la tua descrizione è abbastanza da
ti chiedo una cosa un po' stupida :
con la sezione di alimentazione del GC Magic,
sono 4 rami che danno +/-32 V in continua (un filo abbondanti) ognuno dei quali asservito da trafo da 120VA, e 8200uF di condensatori...con una base di alimentazione del genere,
è possibile tentare di implementare un qualsivoglia Classe A stato solido? se sì quale?
come diffusori ho le IL HC-206, dichiarate 4-8 ohm (verosimilmente, 4 sul woofer e 8 sul tweeter..)
gracias!
ti vedo abbastanza ferrato in materia ClasseA a stato solido,
la tua descrizione è abbastanza da
ti chiedo una cosa un po' stupida :
con la sezione di alimentazione del GC Magic,
sono 4 rami che danno +/-32 V in continua (un filo abbondanti) ognuno dei quali asservito da trafo da 120VA, e 8200uF di condensatori...con una base di alimentazione del genere,
è possibile tentare di implementare un qualsivoglia Classe A stato solido? se sì quale?
come diffusori ho le IL HC-206, dichiarate 4-8 ohm (verosimilmente, 4 sul woofer e 8 sul tweeter..)
gracias!
madqwerty- Moderatore
- Data d'iscrizione : 11.12.08
Numero di messaggi : 6279
Località : Chivasso (TO)
Occupazione/Hobby : IT
Impianto : Powered by T-Forum :-)
Re: JLH 1969
Ciao robertor,
anche io ho comprato gli stessi pcb potresti dire cosa usi come transistor Tr1, Tr2, Tr3, Tr4?
Per quanto riguarda il grounding, hai collegato tutte le masse sulla pcb visto che non hai case?
anche io ho comprato gli stessi pcb potresti dire cosa usi come transistor Tr1, Tr2, Tr3, Tr4?
Per quanto riguarda il grounding, hai collegato tutte le masse sulla pcb visto che non hai case?
Markenvy- Affezionato
- Data d'iscrizione : 21.03.09
Numero di messaggi : 152
Località : Napoli
Impianto : Rotel-Ra01, Diffusori Opera Mezza, Marantz cd5001, Arcam rDac and many other...
Re: JLH 1969
se riesco posterò un paio di foto.
assolutamente non sono competente sulla classe A come non lo sono per tutte le altre.
comunque l'hiraga le monstre puoi alimentarlo con l'alimentazione del gainclone magic visto che richiede una alimentazione duale.
lo stesso cinese che vende le PCB dei finali(2 mono) vende anche la PCB per l'alimentatore: 4 diodi MUR860 una manciata di resistenze e 6 elko da quanto vuoi.
dal progetto originale dell'hiraga + è meglio è.
il JLH 1969 richiede una alimentazione singola da 24-27v quindi calcola il trafo.
con il mio trafo da 20v dopo il ponte e i condensatori me ne esco con 30 e rotti.
visto il costo esiguo delle PCB dei finali si potrebbe prenderne più di una coppia e provare con i vari tipi di transistor.
forse l'ho già scritto, l'alimentazione fatta solo con trafo + bridge 8-10A + elko.
nulla di più pena che.......semplicemente non suona ma gracchia.
probabilmente se segui il consiglio di maurizio(aka maurarte) e dai una batteria di condensatori tosta, il risultato sarà migliore.
in questo topic trovi i link del progetto originale quindi potresti montarlo anche su 1000fori.
assolutamente non sono competente sulla classe A come non lo sono per tutte le altre.
comunque l'hiraga le monstre puoi alimentarlo con l'alimentazione del gainclone magic visto che richiede una alimentazione duale.
lo stesso cinese che vende le PCB dei finali(2 mono) vende anche la PCB per l'alimentatore: 4 diodi MUR860 una manciata di resistenze e 6 elko da quanto vuoi.
dal progetto originale dell'hiraga + è meglio è.
il JLH 1969 richiede una alimentazione singola da 24-27v quindi calcola il trafo.
con il mio trafo da 20v dopo il ponte e i condensatori me ne esco con 30 e rotti.
visto il costo esiguo delle PCB dei finali si potrebbe prenderne più di una coppia e provare con i vari tipi di transistor.
forse l'ho già scritto, l'alimentazione fatta solo con trafo + bridge 8-10A + elko.
nulla di più pena che.......semplicemente non suona ma gracchia.
probabilmente se segui il consiglio di maurizio(aka maurarte) e dai una batteria di condensatori tosta, il risultato sarà migliore.
in questo topic trovi i link del progetto originale quindi potresti montarlo anche su 1000fori.
Re: JLH 1969
anche io ho comprato gli stessi pcb potresti dire cosa usi come transistor Tr1, Tr2, Tr3, Tr4?
Per quanto riguarda il grounding, hai collegato tutte le masse sulla pcb visto che non hai case?
TR1 sarebbero gli MJ480 che non si trovano o almeno io non li ho trovati.
gli altri TR si trovano e i dettagli sono direttamente scritti sulle PCB.
al momento è montato sulla base di un case metallico, e le masse vanno tutte su un unico punto del case.
2 dalle rispettive PCB e una dall'eventuale IEC.

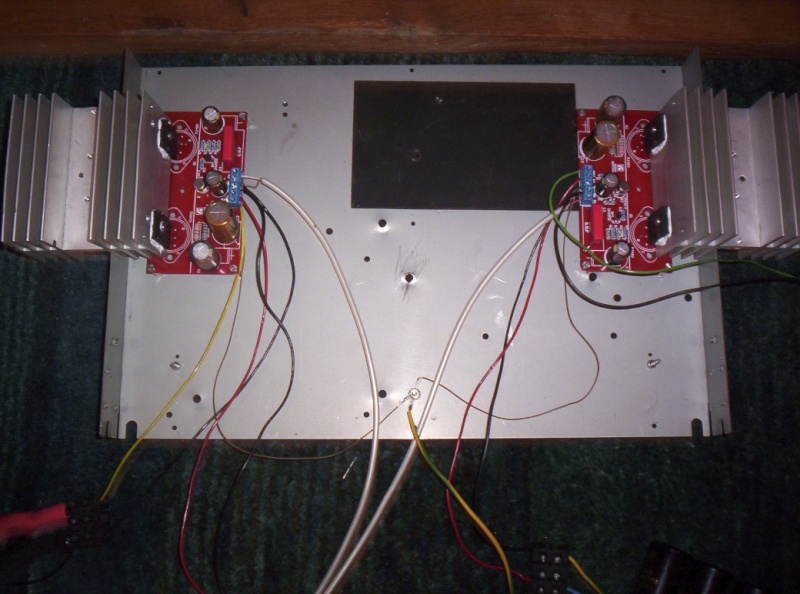

photo:

Re: JLH 1969
i condensatori dove li hai presi?
credo siano la spesa piu grossa, che mi ferma in questo momento...
credo siano la spesa piu grossa, che mi ferma in questo momento...
ANDR3A101- Membro di riguardo
- Data d'iscrizione : 09.03.09
Numero di messaggi : 673
Località : Chiaravalle Centrale (CZ)
Provincia : mah se tira...
Occupazione/Hobby : studente, cameriere, new economy, preparatore scooter da corsa
Impianto : Le cose belle non sono giocattoli ma oggetti che emanano un fascino proprio che scaturisce dalla logica della funzione per la quale sono stati progettati e costruiti.
Lucio Cadeddu...
Una batteria due batterie, tre batterie...
Più batterie (e caricatori) nci su, e megghiu mi sientu!
Re: JLH 1969
credo in cina assieme ad un GC cinese.
ti posso assicurare che non costano molto.
dalle mie parti con 8-8,50 euro si comprano i 22000uf/63v. solo che hanno gli attacchi a vite.
non audiograde logicamente.
questo è un link per gli autocostruttori: http://www.hwtweakers.net/postp130737.html
questo è uno step by step con schema ed impressioni d'ascolto nonché dibattito: http://www.costruirehifi.net/forum/viewtopic.php?f=1&t=406&sid=0daa3fae8969a4d0f64502f7706bd06f
questo è il DIY forum: http://www.diyaudio.com/forums/showthread.php?t=3075&highlight=john+linsley+hood
ti posso assicurare che non costano molto.
dalle mie parti con 8-8,50 euro si comprano i 22000uf/63v. solo che hanno gli attacchi a vite.
non audiograde logicamente.
questo è un link per gli autocostruttori: http://www.hwtweakers.net/postp130737.html
questo è uno step by step con schema ed impressioni d'ascolto nonché dibattito: http://www.costruirehifi.net/forum/viewtopic.php?f=1&t=406&sid=0daa3fae8969a4d0f64502f7706bd06f
questo è il DIY forum: http://www.diyaudio.com/forums/showthread.php?t=3075&highlight=john+linsley+hood
Ultima modifica di robertor il Ven 18 Set 2009 - 12:31 - modificato 3 volte.
Re: JLH 1969
Rob, ti suggerisco di fissare i condensatori su una base millefori, piu' che altro per motivi di sicurezza. E soprattutto attenzione alle cariche che accumulano, se si tocca il posto sbagliato ti possono fare veramente male.
A occhio mi sembrano dei Nover, mi sbaglio?
A occhio mi sembrano dei Nover, mi sbaglio?
pincellone- Membro classe argento
- Data d'iscrizione : 14.06.08
Numero di messaggi : 2867
Località : Troppo lontano da casa mia...
Provincia : Tra i fiori il ciliegio, tra gli uomini il guerriero
Occupazione/Hobby : Cercare di migliorare le cose
Impianto : Si sente bene, almeno per me.
Re: JLH 1969
sarei curioso di sentirlo un classe A, sopratutto mi gusterebbe il fatto che il suono caldo non affatica, anche se il mio cruccio ora, e fare un T che faccia le radiografie ai dischi, senza infastidire...
cmq bella realizzazione...
ultima cosa, ma non hai paura della bolletta?
cmq bella realizzazione...
ultima cosa, ma non hai paura della bolletta?
ANDR3A101- Membro di riguardo
- Data d'iscrizione : 09.03.09
Numero di messaggi : 673
Località : Chiaravalle Centrale (CZ)
Provincia : mah se tira...
Occupazione/Hobby : studente, cameriere, new economy, preparatore scooter da corsa
Impianto : Le cose belle non sono giocattoli ma oggetti che emanano un fascino proprio che scaturisce dalla logica della funzione per la quale sono stati progettati e costruiti.
Lucio Cadeddu...
Una batteria due batterie, tre batterie...
Più batterie (e caricatori) nci su, e megghiu mi sientu!
Re: JLH 1969
grazie pincell, sicuramente lo farò. pensavo ad una strip board visto che i condensatori sono snap in. la strip board ha le piste sufficientemente larghe per poter allargare i fori a misura.
si sono i nover che arrivavano con il GC. ne ho una decina.
ma penso di utilizzare 3 o 4 per ramo da 22000uf.
non sono un ascoltone, rimarrà acceso si e no 1 ora massimo 2 al giorno e non tutti i giorni.
primo collegamento al pre: esito negativo, ronza che è un dispiacere .
si sono i nover che arrivavano con il GC. ne ho una decina.
ma penso di utilizzare 3 o 4 per ramo da 22000uf.
non sono un ascoltone, rimarrà acceso si e no 1 ora massimo 2 al giorno e non tutti i giorni.
primo collegamento al pre: esito negativo, ronza che è un dispiacere .
Re: JLH 1969
robertor ha scritto:
primo collegamento al pre: esito negativo, ronza che è un dispiacere .
Azz mi spiace.. chissà che giramento di balle
Hai idea del perchè o percome?
niten87- Affezionato
- Data d'iscrizione : 25.08.09
Numero di messaggi : 123
Località : Genova
Provincia : Sereno variabile
Occupazione/Hobby : Studente
Impianto : PlayStation vecchio modello scph-1002 debitamente modificata
Pre in kit "PreSilent" by Heao
Indiana Line Tesi 260
Siamo alle battute finali!! Jean Hiraga le class
Re: JLH 1969
Hai idea del perchè o percome?
purtroppo no.
comunque, essendo tutti i collegamenti mooooolto volanti, penso dipenda da questo.
Re: JLH 1969
A che pre lo hai attaccato?
Io avevo da attaccare un pre a opamp (il PreSilent di Heao) ad un finale concettualmente molto simile al JLH, ma avevo anch'io un ronzio pauroso.
Le ho provate tutte, dai cablaggi ultraschermati alla costruzione di un buffer per l'adattamento di impedenza ma niente.
Poi un bel giorno mi sono reso conto che i disturbi me li captava da uno stradannato cordless della telecom messo a un metro buono di distanza dal pre
Ora è silenzioso come vuole il suo nome!
La morale della favola è che anche il pre a operazionali, con la sua pur bassa corrente in uscita, riesce a pilotarlo senza problemi!
Io avevo da attaccare un pre a opamp (il PreSilent di Heao) ad un finale concettualmente molto simile al JLH, ma avevo anch'io un ronzio pauroso.
Le ho provate tutte, dai cablaggi ultraschermati alla costruzione di un buffer per l'adattamento di impedenza ma niente.
Poi un bel giorno mi sono reso conto che i disturbi me li captava da uno stradannato cordless della telecom messo a un metro buono di distanza dal pre
Ora è silenzioso come vuole il suo nome!
La morale della favola è che anche il pre a operazionali, con la sua pur bassa corrente in uscita, riesce a pilotarlo senza problemi!
niten87- Affezionato
- Data d'iscrizione : 25.08.09
Numero di messaggi : 123
Località : Genova
Provincia : Sereno variabile
Occupazione/Hobby : Studente
Impianto : PlayStation vecchio modello scph-1002 debitamente modificata
Pre in kit "PreSilent" by Heao
Indiana Line Tesi 260
Siamo alle battute finali!! Jean Hiraga le class
Re: JLH 1969
potrebbe essere pilotato dal pre a fet del forum su PCB made in aris69.
oppure dal precario a tubi e a 12v.
oppure dall'aikido a tubi e a 24v.
aspetto le valvole per provarli.
per il rumore credo sia dovuto che bisognerà mettere a massa anche gli RCA in entrata.
oppure dal precario a tubi e a 12v.
oppure dall'aikido a tubi e a 24v.
aspetto le valvole per provarli.
per il rumore credo sia dovuto che bisognerà mettere a massa anche gli RCA in entrata.
Re: JLH 1969
Se volete maggior gain senza usare un pre cambiate le resistenze R3 e R4 (resistenze di feedback) con i valori si 4,7KOhm e 180 Ohm
Passerete da 34 a 27dB di controreazione,il soundstage si allargherà ed eviterete il pre che per un ampli minimalista è il massimo.
Passerete da 34 a 27dB di controreazione,il soundstage si allargherà ed eviterete il pre che per un ampli minimalista è il massimo.
Re: JLH 1969
ma allora diventa un semi integrato.
finale + pre passivo.
Diventa un vero integrato
Se la sensibilità non bastasse dovrei avere delle altre coppie di valori R3/R4
Re: JLH 1969
Ciao, io ho realizzato un piccolo pcb per la realizzazione dell'alimentzione stabilizzata del jlh, in particolare userò due lm338 uno per alimentare ogni canale quindi due ponti e due banchi di condensatori. Vi posto l'immagine dello sbroglio cosi mi dite se ho sbagliato qualcosa.
l'lm338k andrà montato su angola in alluminio e attaccato ai dissipatori del case.
Saluti
Marco
l'lm338k andrà montato su angola in alluminio e attaccato ai dissipatori del case.
Saluti
Marco
Markenvy- Affezionato
- Data d'iscrizione : 21.03.09
Numero di messaggi : 152
Località : Napoli
Impianto : Rotel-Ra01, Diffusori Opera Mezza, Marantz cd5001, Arcam rDac and many other...
Re: JLH 1969
per i modernisti eccovi il targato 2003:
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=320390377484&ssPageName=STRK:MEWAX:IT
almeno i componenti si trovano dal pusher abituale.
già acquistato.
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=320390377484&ssPageName=STRK:MEWAX:IT
almeno i componenti si trovano dal pusher abituale.
già acquistato.
Re: JLH 1969
sto cercando dei condensatori per l'alimentazione del jlh e sulla baia ho trovato dei condensatori Kendeil 22000uf 63v al prezzo di 14.90 eur più spedizione. Sono sicuro della buona qualità di tali condensatori ma volevo avere un consiglio sulla quantità di condensatori da utilizzare per canale.
Due per canale potrebbero bastare?
Su originalsurplus ci sono invece dei condensatori sprague powerlytic 36d 15000uf a prezzo vantaggioso, potrebbero essere questi una valida alternativa?
http://www.electronicsurplus.it/product/136/Condensatore-elettrolitico-Sprague-Powerlytic-15.000MF-50Vcc.asp
Robertor tu che hai utilizzato 30000uf per canale hai qualche suggerimento?
Grazie, saluti
Marco
Due per canale potrebbero bastare?
Su originalsurplus ci sono invece dei condensatori sprague powerlytic 36d 15000uf a prezzo vantaggioso, potrebbero essere questi una valida alternativa?
http://www.electronicsurplus.it/product/136/Condensatore-elettrolitico-Sprague-Powerlytic-15.000MF-50Vcc.asp
Robertor tu che hai utilizzato 30000uf per canale hai qualche suggerimento?
Grazie, saluti
Marco
Markenvy- Affezionato
- Data d'iscrizione : 21.03.09
Numero di messaggi : 152
Località : Napoli
Impianto : Rotel-Ra01, Diffusori Opera Mezza, Marantz cd5001, Arcam rDac and many other...
Re: JLH 1969
io ho scritto più volte al cinese e mi ha confermato che 30000uf sono più che sufficienti.
se vai a vedere gli schemi dell'alimentazione dell'MKII, il JLH 1996, troverai 30000uf.
se poi se ne mettono 100000 per canale male non farà ma non ne sono sicuro.
non usare i transistor toshiba 2sc5200.
usa i 3055.
se vuoi seguire il consiglio di maurizio(maurarte) prendi i 3055 toshiba con la scritta rossa.
non costano una follia, 10 usd l'uno, ma il venditore è folle perchè chiede 15 dollari di spedizione.
se usi i 3055 devi sostituire anche il T3 e T4 come suggerito qui.
ricordati che scaldano tantissimo.
io ho acquistato 8 di questi.
dovrebbero essere sufficienti visto che sono praticamente originali.
se vai a vedere gli schemi dell'alimentazione dell'MKII, il JLH 1996, troverai 30000uf.
se poi se ne mettono 100000 per canale male non farà ma non ne sono sicuro.
non usare i transistor toshiba 2sc5200.
usa i 3055.
se vuoi seguire il consiglio di maurizio(maurarte) prendi i 3055 toshiba con la scritta rossa.
non costano una follia, 10 usd l'uno, ma il venditore è folle perchè chiede 15 dollari di spedizione.
se usi i 3055 devi sostituire anche il T3 e T4 come suggerito qui.
ricordati che scaldano tantissimo.
io ho acquistato 8 di questi.
dovrebbero essere sufficienti visto che sono praticamente originali.
Dubbio 2n3055 falsi
ho trovato un lotto di 2n3055 toshiba su ebay a buon prezzo ma mi viene il dubbio che siano tarocchi, qualcuno conosce il venditore oppure ha esperienza a riguardo?
http://cgi.ebay.it/25-x-2N3055-TOSHIBA-Transistor-NPN_W0QQitemZ380162066385QQcmdZViewItemQQptZBauteile?hash=item58836cc7d1&_trksid=p3286.m63.l1177
http://cgi.ebay.it/25-x-2N3055-TOSHIBA-Transistor-NPN_W0QQitemZ380162066385QQcmdZViewItemQQptZBauteile?hash=item58836cc7d1&_trksid=p3286.m63.l1177
Markenvy- Affezionato
- Data d'iscrizione : 21.03.09
Numero di messaggi : 152
Località : Napoli
Impianto : Rotel-Ra01, Diffusori Opera Mezza, Marantz cd5001, Arcam rDac and many other...
Re: JLH 1969
non lo conosco, ma a quel prezzo direi che anche se sono tarocchi(ovvero che ci hanno ristampato la scritta in rosso)direi che non è male.
Re: JLH 1969
Un pò difficile a dirsi...visto le quotazioni dell' Ebayer!!
Che dire ? Tentare ?
Che dire ? Tentare ?
K8- Membro classe bronzo
- Data d'iscrizione : 18.07.08
Numero di messaggi : 1194
Località :
Impianto :
Re: JLH 1969
Il venditore ha tutti feedback positivi, ma ammesso che li compri come farei a capire se sono tarocchi o meno?
Markenvy- Affezionato
- Data d'iscrizione : 21.03.09
Numero di messaggi : 152
Località : Napoli
Impianto : Rotel-Ra01, Diffusori Opera Mezza, Marantz cd5001, Arcam rDac and many other...
