Re: Pre a valvole *** FINITO!***

Da sasachess Ven 6 Nov 2009 - 17:57

luca66 ha scritto:Ci vorrebbe troppo a spiegarti ,puoi consultare il sito terratec al link http://www.terratec.it/supporto/guide13.shtml
e altre spiegazioni interessanti in inglese ,però ,http://tech.juaneda.com/en/articles/Ground_and_safety_earth.pdf
Per quanto riguarda l'interruttore audiophonics è molto bello e per quanto abbia cercato,non ce ne sono in giro di uguali,però considera che per installarlo devi fare un foro da 16 mm quindi considera che per manovrare l'interrutore ti rimane ,sì e no,10 mm e devi spingerlo fino al blocco e io con le mie manine delicate proprio non ci riesco,se non con il mignolo.Con i pulsanti và già meglio.Ciao.Luca

Grazie! Appena possibile me li leggo con la dovuta calma.

Da luca66 Ven 6 Nov 2009 - 18:12

Puoi leggere anche questo http://sound.westhost.com/earthing.htm,che spiega ancora meglio.Ciao

Da sasachess Sab 7 Nov 2009 - 15:20

Ieri sera ho effettuato qualche verifica sul pre.
Ho trovato 2 errori:
- le prese RCA non sono isolate dal contenitore;
- l'ancoraggio della scheda del pre con viti e bulloni non è isolante, perciò la scheda risulta di "default" collegata a massa.

Ho preso gli RCA da audiophonics, ma non ho fatto un buon affare.. la filettatura è corta e se inserisco la rondella isolante non riesco ad avvitare la presa al pannello.

Da Ivan Sab 7 Nov 2009 - 15:37

sasachess ha scritto:
- l'ancoraggio della scheda del pre con viti e bulloni non è isolante, perciò la scheda risulta di "default" collegata a massa.

Si! E' il piedino cerchiato in verde che è collegato alla massa per cui deve essere ancorato con un vite in plastica.

Pre a valvole *** FINITO!*** - Pagina 4 Susanb10

Pre a valvole *** FINITO!*** - Pagina 4 Susanb10

Da sasachess Dom 8 Nov 2009 - 14:10

Problema ronzio risolto..
Ho isolato quell'angolo dal case e sostituito il cavo di segnale che va dal potenziometro al pre con uno schermato. Lo schermo l'ho collegato a massa sia lato potenziometro che lato pcb.

Mi sto finalmente godendo un po' di musica.. suppongo debba rodare un po', ma i presupposti ci sono. Smile

Da Tfan Dom 8 Nov 2009 - 17:03

cha tipo di cavo hai usato??

Da sasachess Dom 8 Nov 2009 - 17:25

Tfan ha scritto:cha tipo di cavo hai usato??

Comune cavo coassiale per antenne, ma quello dalla sezione più piccola.

Da Tfan Dom 8 Nov 2009 - 19:09

ahhhh finalmente....è stato un parto travagliato e lungo! Hehe

risolti i problemi di massa e ripensata la disposizione dei componenti ecco finalmente il mio bambino

Pre a valvole *** FINITO!*** - Pagina 4 Dscf6216

Pre a valvole *** FINITO!*** - Pagina 4 Dscf6217

Pre a valvole *** FINITO!*** - Pagina 4 Dscf6218

Pre a valvole *** FINITO!*** - Pagina 4 Dscf6219

che dire è stata una esperienza interessante, molto istruttiva e divertente (e a volte frustrante, ma fa parte del gioco) nonchè molto appagante.
per chi si è costruito il pre consiglio vivamente queste valvole: raytheon 5670 http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=200394117721
provate a contattare il venditore per vedere se ne ha ancora, personalmente sono soddisfattissimo, la differenza dalle pur ottime russe militari è tangibile, definizione, ariosità e bassi densissimi sono tutte prerogative di questa piccolina.. se ci riuscite accattatevela!!!

ho ricevuto una grande lezione anche dal semplice pensare la disposizione dei componenti, se fai le cose senza rifletterci su rischi di dover smontare e rimontare tutto più volte!! (e quei 8-9 buchi inutilizzati sullo chassis ne sono la testimonianza!! Laughing

)
ringrazio tutti

Da sasachess Dom 8 Nov 2009 - 19:21

Bravo! Complimenti, è venuto davvero bene. Wink

Da Massimo Dom 8 Nov 2009 - 19:23

Bravo

Da piero7 Dom 8 Nov 2009 - 19:50

Ottimo lavoro! Striscetta verde per te! Wink

Da luca66 Dom 8 Nov 2009 - 19:54

Bravi,

ottimo lavoro Oki

Da Radiofaro Dom 8 Nov 2009 - 20:19

bravo, complimenti.
lavoro bello a vedersi

Da diechirico Dom 8 Nov 2009 - 20:44

Tfan ha scritto:ahhhh finalmente....è stato un parto travagliato e lungo!
risolti i problemi di massa e ripensata la disposizione dei componenti ecco finalmente il mio bambino

che dire è stata una esperienza interessante, molto istruttiva e divertente (e a volte frustrante, ma fa parte del gioco) nonchè molto appagante.
per chi si è costruito il pre consiglio vivamente queste valvole: raytheon 5670 http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=200394117721
provate a contattare il venditore per vedere se ne ha ancora, personalmente sono soddisfattissimo, la differenza dalle pur ottime russe militari è tangibile, definizione, ariosità e bassi densissimi sono tutte prerogative di questa piccolina.. se ci riuscite accattatevela!!!
ho ricevuto una grande lezione anche dal semplice pensare la disposizione dei componenti, se fai le cose senza rifletterci su rischi di dover smontare e rimontare tutto più volte!! (e quei 8-9 buchi inutilizzati sullo chassis ne sono la testimonianza!! )
ringrazio tutti

ci dici dove hai preso quelle manopole e se sono realmente così belle anche dal vero?
il pulsante è sempre quello francese?
grazie!!!!

Da sasachess Dom 8 Nov 2009 - 20:51

Vorrei cambiare anch'io le manopole.. ora ne sto usando un paio di plasticaccia.

Ecco il mio piccino finito. Very Happy

Pre a valvole *** FINITO!*** - Pagina 4 Img5775z

Da piero7 Dom 8 Nov 2009 - 20:53

sasachess ha scritto:Vorrei cambiare anch'io le manopole.. ora ne sto usando un paio di plasticaccia.

Ecco il mio piccino finito.

su modushop di hifi2000 ci son belle manopole d'alluminio tornite dal pieno che costano pochi euro, dateci un'occhiata

Da DACCLOR65 Dom 8 Nov 2009 - 21:02

Bravissimo è veramente bello! complimenti! Clap

Da diechirico Dom 8 Nov 2009 - 21:06

[quote="piero7"]

sasachess ha scritto:Vorrei cambiare anch'io le manopole.. ora ne sto usando un paio di plasticaccia.

Ecco il mio piccino finito.

su modushop di hifi2000 ci son belle manopole d'alluminio tornite dal pieno che costano pochi euro, dateci un'occhiata

dove piè?

Da Tfan Dom 8 Nov 2009 - 21:12

le manopole le ho trovate su ebay, ma le stesse si possono trovare qui: http://www.virtualvillage.co.uk/aluminium-control-knob-volume-balance-tune-48x22.html
dateci un occhio, c'è un sacco di roba interessante.. e comunque si sono belle fatte bene ed economiche, solo che sono per il bilanciamento, quindi i buchi per fermarla se uno la posiziona come volume sono visibili..
il pulsante è sempre quello francese

Da Ivan Dom 8 Nov 2009 - 21:18

diechirico ha scritto:
dove piè?

Quelle indicate da Piero sono queste : http://www.modushop.biz/ecommerce/cat100.php?n=1

Da piero7 Dom 8 Nov 2009 - 21:20

[quote="diechirico"]

piero7 ha scritto:
sasachess ha scritto:Vorrei cambiare anch'io le manopole.. ora ne sto usando un paio di plasticaccia.

Ecco il mio piccino finito.

su modushop di hifi2000 ci son belle manopole d'alluminio tornite dal pieno che costano pochi euro, dateci un'occhiata
dove piè?

http://www.modushop.biz/ecommerce/cat100.php?n=1#5

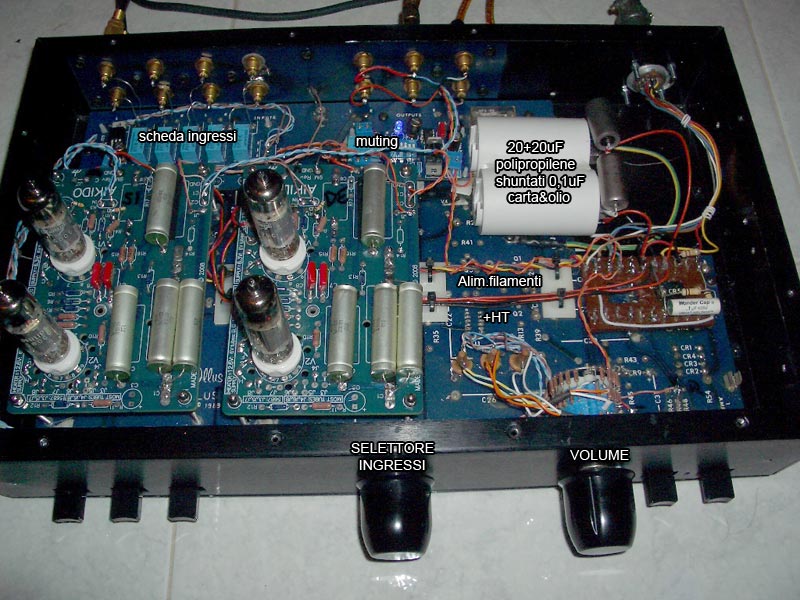

quelle nere da 200 gr le ho montate sull'aikido

Pre a valvole *** FINITO!*** - Pagina 4 _pre_f11

Da sasachess Lun 9 Nov 2009 - 10:47

Ieri ho utilizzato il pre tutta la giornata per farlo rodare.
Ho solo lasciato la musica di sottofondo, non ho voluto bruciare le tappe con una seduta di ascolto critica. Anche se ho eliminato il ronzio, il pre non mi sembra ancora del tutto silenzioso.
Che ne dite se lo misuriamo con RMAA? Voglio capire se è normale così, oppure se devo metterci di nuovo le mani.

Da piero7 Lun 9 Nov 2009 - 10:56

Controlla l'alimentazione dei filamenti, è spesso (come è successo a me) foriera di ronzii e rumori

Da sasachess Lun 9 Nov 2009 - 11:06

piero7 ha scritto:Controlla l'alimentazione dei filamenti, è spesso (come è successo a me) foriera di ronzii e rumori

Scusa Piero, ma io sono alle prime armi. Che significa "Controlla l'alimentazione dei filamenti"? Cosa devo controllare di preciso? Grazie.

Da Ivan Lun 9 Nov 2009 - 11:22

I fili della continua da 6,3v che vanno sotto la pcb
