Costruire monovia con Visaton bg 20

4 partecipanti

Pagina 1 di 2 1, 2  Successivo

Andare in basso

Costruire monovia con Visaton bg 20 Empty Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 13:21

Ciao a tutti, e un po che pensavo di costruire un paio di monovia economici. Qualcuno li a costruiti? E un po che cerco su google ma quasi tutti i progetti sono in ceco e russo. Qualcuno sa dove trovo un progettino semplice?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 13:35

Ecco un paio di foto dei diffusori ancora nuovi
Costruire monovia con Visaton bg 20 Img_2010
Costruire monovia con Visaton bg 20 Img_2011
http://www.visaton.de/en/products/fullrange-systems/bg-20-8-ohm

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da bru.b Ven 8 Giu 2018 - 13:42

http://blogsandprojects.com/visaton-bg20-single-driver-speakers/

Costruire monovia con Visaton bg 20 DIY-fullrange-speakers-with-Visaton-BG-20-finished_1
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 13:46

Grazie, pensi che sia valido come progetto?I tubi celo gia visaton1534

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 14:35

http://www.visaton.de/en/products/fullrange-systems/bg-20-8-ohm
Se o capito bene il costruttore indica che va bene anche in un box chiuso da 30lt. Fra bass reflex e box chiuso cambiano solo le basse frequenze?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 14:37

Se accompagnato da un subwoofer i bg20 andrebero bene in un box chiuso?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Ven 8 Giu 2018 - 16:34

bru.b ha scritto:http://blogsandprojects.com/visaton-bg20-single-driver-speakers/

Costruire monovia con Visaton bg 20 DIY-fullrange-speakers-with-Visaton-BG-20-finished_1

Segui il progetto alla lettera,anche i miei Audionirvana (che vedi nell'avatar) sono bass reflex e hanno un filtro come consigliato in questo caso.
Uniche raccomandazioni, non utilizzare quel legno ma MDF o multistrato e non mettere il fonoassorbente nella parete frontale.

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Ven 8 Giu 2018 - 19:27

Grazie giucam,gia andato al brico e mi sono fatto tagliare l'mdf. L'unica cosa e che ho dovuto ricalcolare le misure visto che sul progetto usa un 18mm. Il progetto originale a 39.06lt il mio 39.9 secondo voi influice sul suono? Ho anche modificato legermente le misure visto che il frontale era interno e il posteriore esterno, in piu per ora o levato la doppia faccia visto che dispongo di fresatrice.
Costruire monovia con Visaton bg 20 Img_2012
Costruire monovia con Visaton bg 20 Img_2013

-Misure interne L:202 P:282 H:702
-Misure esterne L:240 P:320 H:740
-MDF da 19mm:
4pz 702x202
4pz 740x320
4pz 320x202

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Sab 9 Giu 2018 - 8:13

Ok facci sapere come procede.
Se gli AP sono nuovi tieni presente un buon rodaggio...

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 10:21

buon giorno giucam, ieri sera ho finito di forare tutto e ho assemblato la parte centrale dei diffusori

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 10:22

non mi fa postare le foto, da errore boo

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 11:21

Come va fatto fato il rodaggio e per quanto tempo?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 14:23

Costruire monovia con Visaton bg 20 Img_2010
Costruire monovia con Visaton bg 20 Img_2012
Costruire monovia con Visaton bg 20 Img_2011

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 14:46

fonoassorbente ho 2 pezzi da 115x32x4 cm copre sotto,sopra e un pomi fianchi secondo voi e poco ?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Sab 9 Giu 2018 - 17:39

Sì, devi metterlo su tutte le pareti interne,frontale escluso.
Metti abbondante colla tra i lati per evitare sfiati e una guarnizione per finestre all'altoparlante.

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Sab 9 Giu 2018 - 20:46

Costruire monovia con Visaton bg 20 Img_2014

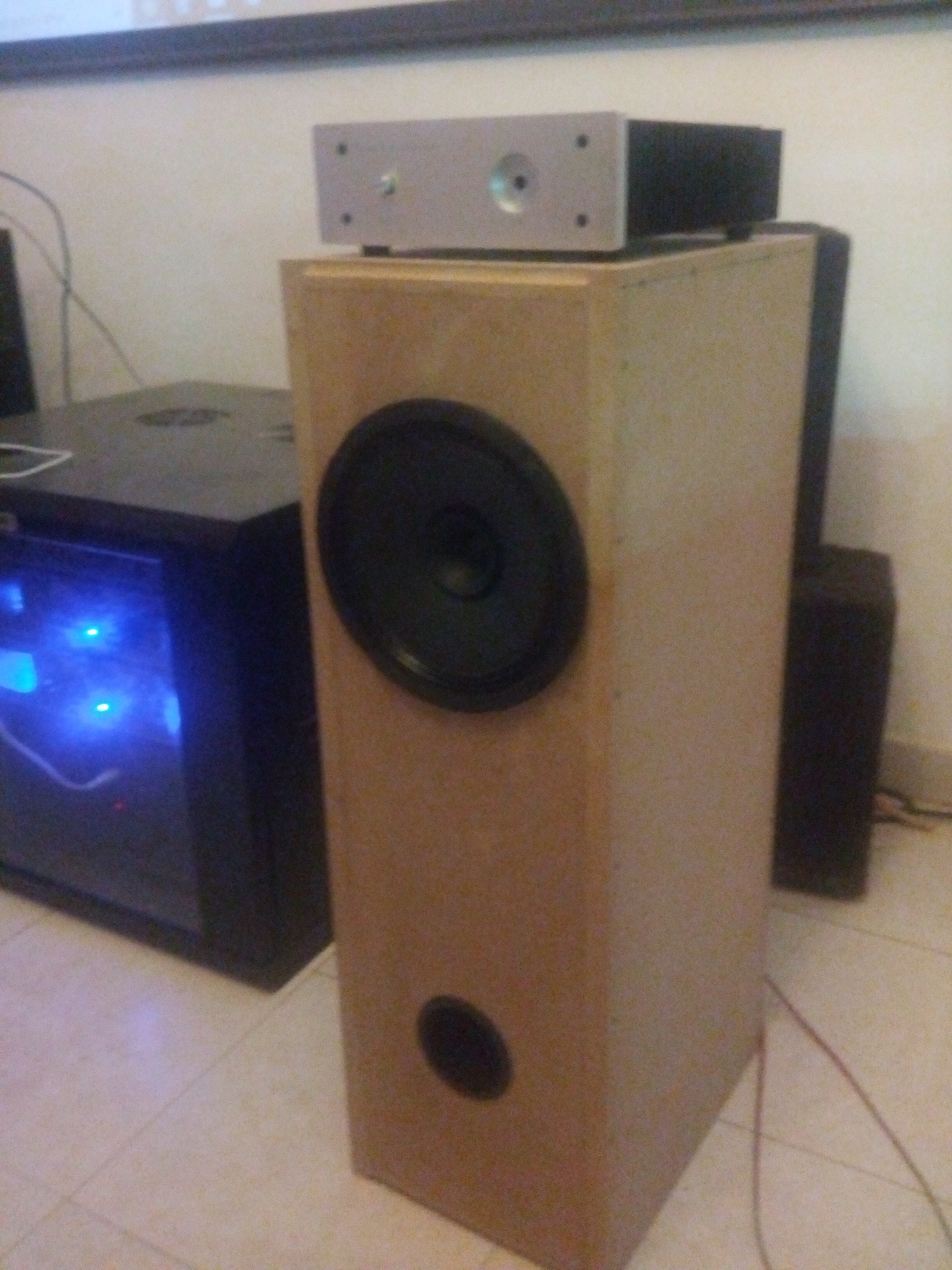

Costruire monovia con Visaton bg 20 Img_2016

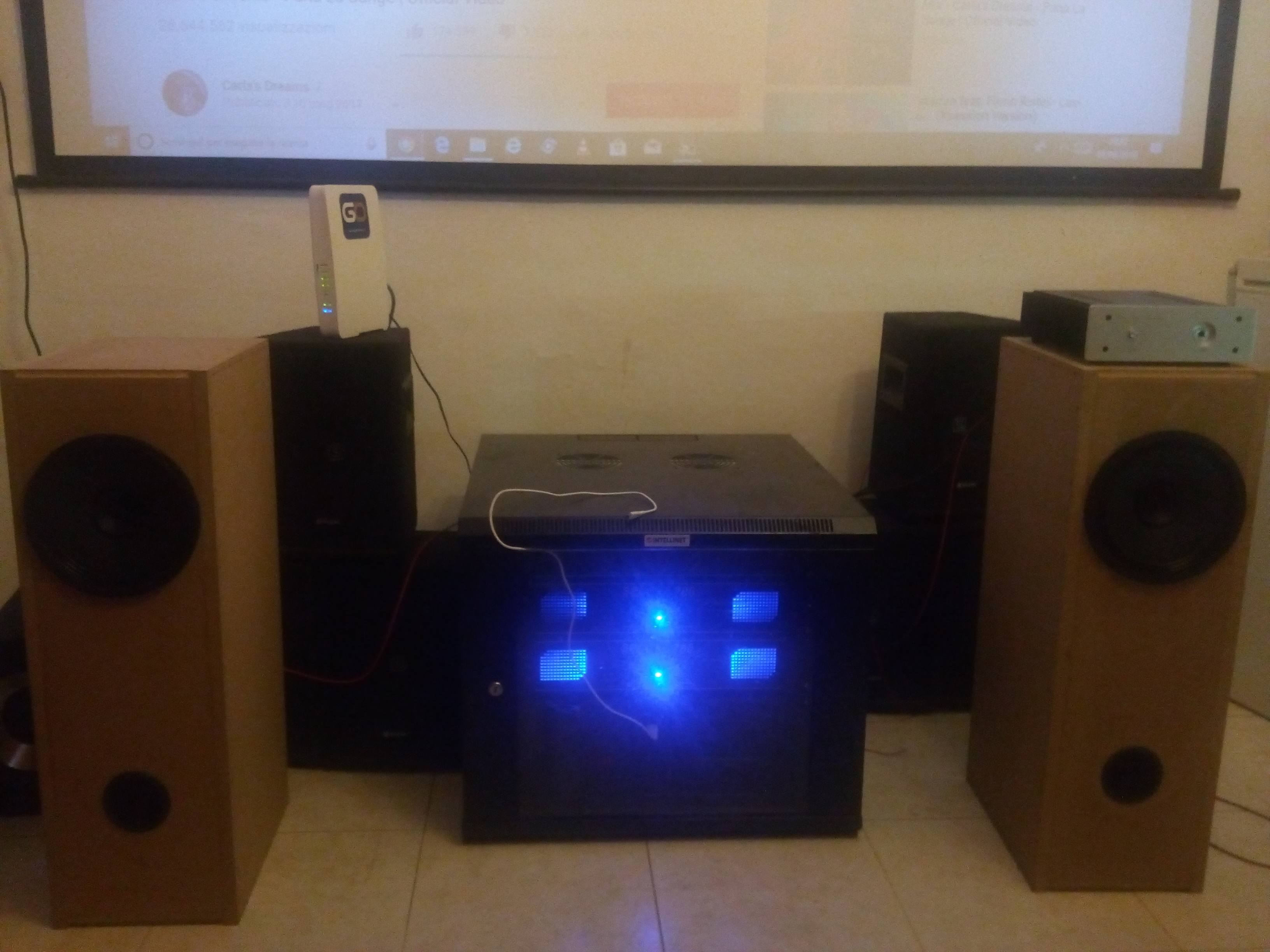

Costruire monovia con Visaton bg 20 Img_2013

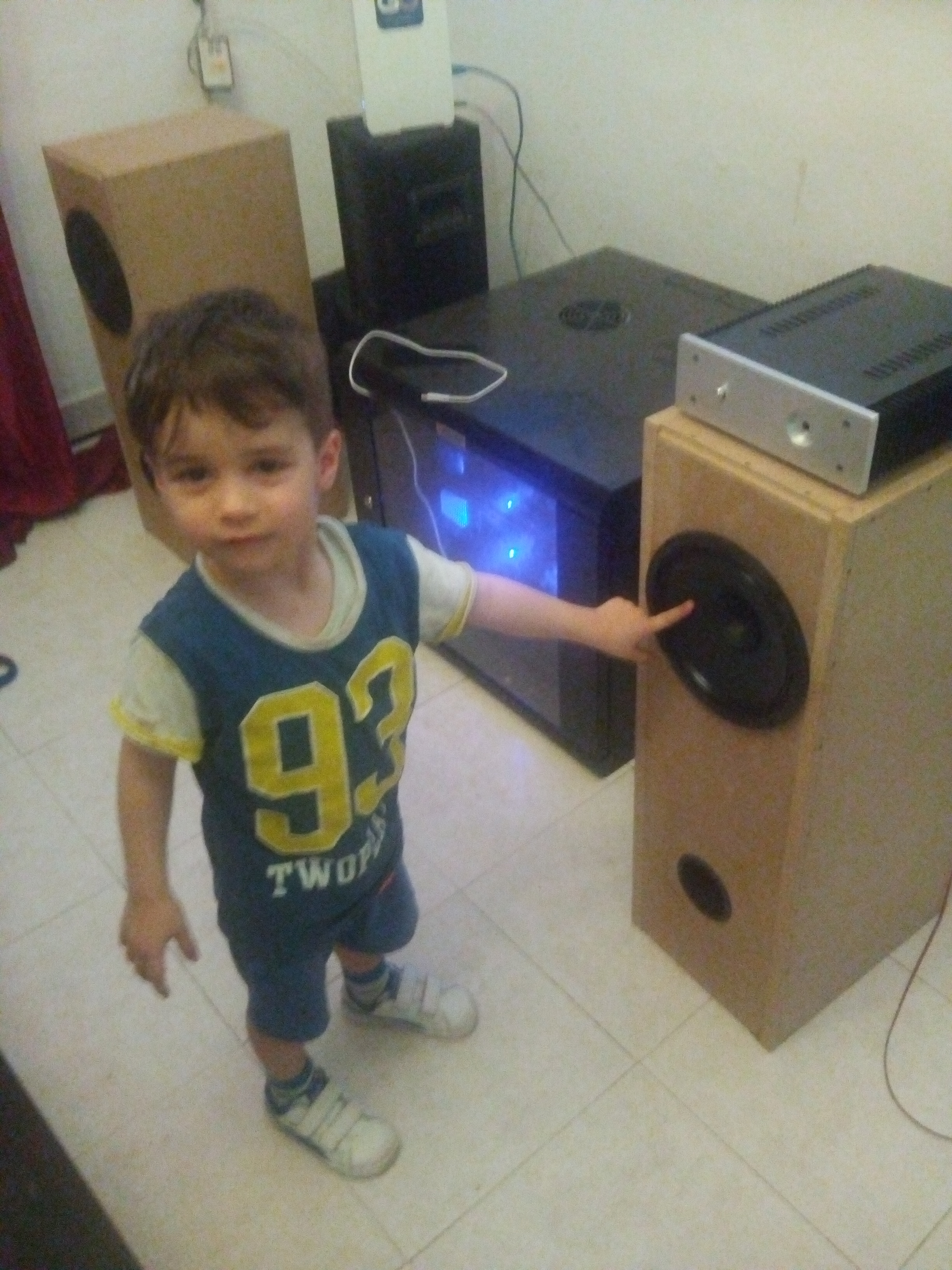

Costruire monovia con Visaton bg 20 Img_2015
Non ho resistito, anche se senza crossover li dovevo sentire.Sono rimasto sorpreso, non credevo che dei diffusori da 30 euro potessero suonare cosi, domani li smonto per stuccare le viti e se ci riesco li vernicio.C'è anche l'aiutante

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Dom 10 Giu 2018 - 9:25

Very Happy Hai messo il fonoassorbente su tutte le pareti?

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Dom 10 Giu 2018 - 9:58

Il fonoasorbente copre sotto,sopra,dietro e un po i fianchi perche avevo solo questo

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Dom 10 Giu 2018 - 11:49

Vai da qualsiasi tappezziere e con pochi euro prendi dell'altro dacron,è una cosa molto importante.
Anche a te rivolgo l'invito a ridurre l'avatar, copre un pò di testo.

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Dom 10 Giu 2018 - 12:15

Grazie del consiglio a me questi 2 pezzi me li ha venduti per 14 euro dove ho preso i diffusori, ho ridimensionato l'immagine al 20% Smile

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da bru.b Dom 10 Giu 2018 - 12:30

Complimenti per la velocità nel prendere decisioni e realizzarle.
La presenza o meno del reflex e la dimensione del diffusore dipende anche dalla stanza in cui le ascolti. Io ho avuto delle monovia fostex che in una stanza suonavano benissimo ed in un altra malino..
Il rodaggio non ha un termine preciso, il diffusore migliora con il tempo gradualmente. La distribuzione del fonoassorbente la modificherai ascoltando il diffusore , se le frequenze medie saranno troppo avanti ne dovrai aggiungere ma probabilmente si attenueranno i bassi. Metti il fonoassorbente ben aderente alla pareti. Ti suggerisco inoltre di ascoltarle accoppiate ad un valvolare.
bru.b
bru.b
Membro classe bronzo
Membro classe bronzo

Data d'iscrizione : 29.07.09
Numero di messaggi : 1394
Località : Salüt Dal Piemunt
Provincia : Torino (Ivrea)
Impianto : Diffusori - La Satorique 3
Ampli - Line Magnetic LM-211 + 4xKT77
Streamer - Rasp 3 + Digione
Aune S6 Pro
Cavi - Aircom plus semibilanciati






Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da giucam61 Dom 10 Giu 2018 - 12:35

Con 15€,in un ingrosso per tappezzieri,ho preso un rotolone (non ricordo i metri,mi sembra 20) di dacron,mi sono bastati,e avanzati, per i miei diffusori più grandi dei tuoi pur sovrapponendo 2 strati.
Nel DIY è molto importante cercare di acquistare bene per contenere i costi.
PS: l'immagine è ancora troppo grande. Wink

giucam61
Membro classe diamante
Membro classe diamante

Data d'iscrizione : 26.09.15
Numero di messaggi : 11816
Provincia : verona
Occupazione/Hobby : lettura,sport
Impianto : .Nad c658, Audionirvana e altre cosette...

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Dom 10 Giu 2018 - 13:30

bru.b ha scritto:Complimenti per la velocità nel prendere decisioni e realizzarle.
La presenza o meno del reflex e la dimensione del diffusore dipende anche dalla stanza in cui le ascolti. Io ho avuto delle monovia fostex che in una stanza suonavano benissimo ed in un altra malino..
Il rodaggio non ha un termine preciso, il diffusore migliora con il tempo gradualmente. La distribuzione del fonoassorbente la modificherai ascoltando il diffusore , se le frequenze medie saranno troppo avanti ne dovrai aggiungere ma probabilmente si attenueranno i bassi. Metti il fonoassorbente ben aderente alla pareti. Ti suggerisco inoltre di ascoltarle accoppiate ad un valvolare.
Grazie bru, per ora non ho un valvolare ho sempre evitato per via dell'alta tensione.Ora suonano con un TDA2050, ma vorrei costruire un classe A o il FT15 della futura quando ho un po di tempo, poi si vedra.

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Dom 10 Giu 2018 - 13:37

giucam61 ha scritto:Con 15€,in un ingrosso per tappezzieri,ho preso un rotolone (non ricordo i metri,mi sembra 20) di dacron,mi sono bastati,e avanzati, per i miei diffusori più grandi dei tuoi pur sovrapponendo 2 strati.
Nel DIY è molto importante cercare di acquistare bene per contenere i costi.
PS: l'immagine è ancora troppo grande.  Wink
grazie giucam vedro di trovare il dracon, forse costava di piu perche fibre di poliestere? Per ora li sto stuccando poi daro una mano o due di cementite e poi vernicio.

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da corry24 Dom 10 Giu 2018 - 14:04

Se dovessi dare solo colore opaco senza cementite potrebbe andare bene lo stesso o si vedono le stuccature?

corry24
Affezionato
Affezionato

Data d'iscrizione : 29.07.11
Numero di messaggi : 127
Località : jesi
Provincia : AN
Occupazione/Hobby : Lavori stradali/pavimentazione
Impianto : 6j1 buffer TDA2050 Numan octavox 702 mkii

Torna in alto Andare in basso

Costruire monovia con Visaton bg 20 Empty Re: Costruire monovia con Visaton bg 20

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Pagina 1 di 2 1, 2  Successivo

Torna in alto

- Argomenti simili


Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
