Ciabatte Elettriche e Fili di Rete ... quel che sapete (valter)

piccole, prese italiane piccole, filo antiacido antiabrasione e senza memoria ...
spine italiane piccole, termorestringenti protettivi …
sono queste alcune delle mie ciabattine professionali ... ma io sono eretico …



invece … volendo costruirle a componenti discreti,
si inizia dai frutti tutti in fila




esistono usualmente due metodi: a stella e in serie
A STELLA:
si pretagliano 5 fili di lunghezza differente



si uniscono da un lato dentro ad un cappuccio assieme al filo portante



si inseriscono ad uno ad uno dentro ai morsetti dei frutti



si ripete l'operazione per il filo azzurro e per quello marrone,
e la ciabattina è fatta.

Questo è un buon modo, è anche a norma,
ogni apparecchiatura subisce due sole giunzioni
e nessuna, all'interno della ciabatta, passa dentro al filo di un'altra

IN SERIE:
si pretagliano, si sbucciano e si piegano 4 fili a misura precisa



si inseriscono ordinatamente dentro ai doppi fori dei morsetti dei frutti



si ripete l'operazione per il filo marrone e per il gialloverde e la ciabattina è fatta.

Questo modo è molto pulito
perché i fili sono corti e si creano meno campi magnetici dispersi,
ma ogni presa scorre nel filo di quella precedente
e ci sono troppe giunzioni in serie, l'ultima ne subisce perfino 5.

Fermandoci qui sarebbe quindi da preferire la ciabattina a stella,
ma io non mi fermo qui ... e riparto da zero
per realizzarla in serie senza neppure una giunzione:

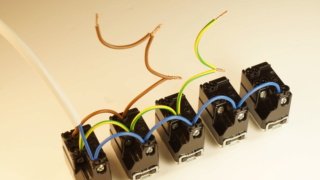

dal filo che porta la corrente si scoprono per un lungo tratto i tre fili interni,
si sbucciano un po' si un po' no a tratti precisi e misurati bene in precedenza
in base alla distanza tra loro dei frutti





si ripiegano su di sé i tratti spellati



si attorcigliano su di sé i tratti spellati e piegati



si inseriscono ordinatamente nei morsetti dei frutti





se ci volete mettere delle ferriti di filtro ecco come fare






non mi fermo ancora e applico i fili di parità ...
li preparo di giusta lunghezza



e li inserisco a ponte tra il primo e l'ultimo frutto



questo collegamento pareggia i conti, ovvero ...
ogni presa riceve corrente da entrambi i lati e in egual modo,
nessuna sarà preferita o svantaggiata,
se poi volete esagerare ecco come metterci l'eventuale ferrite di filtro



i fili di parità non devono passare dentro alle altre ferriti.

Con questo metodo è possibile migliorare qualunque ciabattina …



e pure la famosa e stimata Vimar ...








Avrei modo di mostrare come costruire
un filtro di rete di gran lunga migliore di qualunque altro già visto,
ma è pericoloso giocare col 230, e preferisco evitare.
Ho usato frutti B.Ticino Magic 10 A perché li potrò riutilizzare
nell'impianto elettrico del mio studio.
Ho usato fili sottili perché con quelli da 2,5 le foto venivano brutte.

Seguiranno a breve alti due post,
il primo sulle famigerate ciabattine prefabbricate a barrette d'ottone …

il secondo sui fili di rete …

Geniale e chiarissimo, GRAZIE.

domandona tecnica... cosa usi per spelare i fili così bene?

p.s.: wuau! complimenti per la valterciabatta, una genialata!!! dovresti brevettarla...


Davvero esaustivo e molto ben fatto! Grazie mille Valter, in attesa delle prossime puntate...

ho viaggiato molto in Svizzera, ho registrato molto in Svizzera,
e non ci ho trovato altro che spine e prese svizzere,
sono simili ma un po' differenti dalle nostre, un po' peggiori, un po' più intelligenti …



non hanno le protezioni, ma hanno la terra disassata …



significa che possono essere inserite nella presa per un solo verso,
e così linea e neutro seguono i loro percorsi prestabiliti, e non casuali come in Italia …

strutturalmente più povere delle migliori nostre, ma per contro non se ne trovano di costruite male …



Le spine italiane buone sono buone, molto buone, e piccole,
ma sembrano ormai essere merce rara … siamo invasi da queste, numerose più delle cavallette ...



Nel mio lavoro non ammetto il multistandard, spine e prese devono essere uniformate



queste prese Vimar multistandard sono ben costruite …
(italiane americane tedesche inglesi sud-est asiatiche africane vietnamite … ecc ecc ,,,)



anche quest'altre sono ben costruite …
(10A … 16A …)



ma io cedo che quando una cosa fa molte cose
non può farle tutte bene,

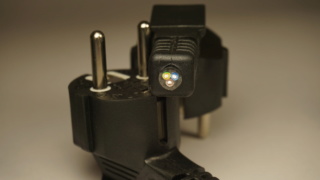

e la prima cosa che faccio quando vedo i cavi in dotazione alle apparecchiature nuove acquistate …



è di tagliarli e metterci spine 10A italiane ...



è l'occasione anche per verificare quanto rame c'è dentro al filo …
non è un problema di Ohm, ma di affidabilità, ci ho trovato anche 3 soli trefoli! realmente 3! ...
(erano cavi per monitor made in China, e c'era scritto 0,75)



Non è facile unire filo a spina, non crediate di saperlo fare bene.

Si tolgono 5 centimetri di rivestimento con precisione
e senza minimamente ferire la protezione dei singoli fili …



ingrandimento della foto dedicato a goodkat … (in un prossimo post spiegherò come si fa)



si attorcigliano i fili nello stesso senso dell'attorcigliamento di fabbrica (antiorario)



si inseriscono dei cappucci terminali di diametro adeguato ...



si inserisce nel filo un tubetto termorestringente di diametro e colore adeguato
e si tagliano a misura i cappucci terminali metallici (circa 7 mm) …



si inseriscono e stringono nei morsetti della spina avendo cura di orientare i fili con curve morbide …



i cappucci metallici terminali sono indispensabili
perché il filo non regge contemporaneamente pressione e rotazione, si lacera

questo è stato avvitato per due giorni dentro ai cappucci …



questo è stato avvitato per soli due minuti senza cappucci …




in questo post intermedio non ho spiegato granché,
ma ho mostrato cura e precisione

Poche cose mi entusiasmano come vedere un lavoro fatto così bene....
Mi torna in mente un libro di Primo Levi in cui c'è questa bella frase:

"l'amare il proprio lavoro (che purtroppo è privilegio di pochi) costituisce la migliore approssimazione concreta alla felicità sulla terra: ma questa è una verità che non molti conoscono."

Valter ti sei dimenticato una cosa fondamentale,la prova audio per dirci quale tipologia si può considerare hiend...
...complimenti per la pulizia del lavoro.
Quei cappucci (non mi sembra siano in rame) sono utili anche per i cavi di potenza? Sia spellati che per le bananine?

I "cappucci" o terminali sono il miglior sistema per garantire un buon contatto solido nel tempo, ma tra gli autocostruttori sono praticamente sempre trascurati.
Bisogna però usare la misura giusta, devono essere "riempiti" quasi al massimo e schiacciati con lo strumento giusto, altrimenti servono a poco o a nulla.
L'alternativa povera è quella di stagnare il filo, se si è capaci a non squagliare l'isolante.
Nei cavi di potenza, si possono usare se poi il filo viene stretto con estrema forza nel morsetto, quindi chiusi a vite come di deve, altrimenti è meglio evitarli specialmente se ci sono sistemi a molla

giucam61 ha scritto:Quei cappucci sono utili anche per i cavi di potenza?

Non so voi, ma le ciabatte che preferisco io suonano meglio senza cappucci …

Un topic da manuale! I cappucci si potrebbero usare sui cavi di potenza, ma credo sia stato usato un cappuccio perchè il numero di collegamenti da unire era troppo elevato per consentire una buona tenuta meccanica con metodi differenti.

Sempre preziosi i consigli di Valter, sarebbe bello anche un post sulle masse, su come collegarle a telaio per evitare ronzii. Il problema dei fili strozzati me lo sono posto anche per l'autocostruzione, dove le basette elettroniche hanno sempre le classiche morsettiere verdi dove avvitare il filo di rame. Credevo di risolvere il problema prendendo una crimpatrice a bussola con puntalini di adeguato spessore, ho visto che é ancora più facile e soddisfacente usare capicorda ad occhiello m4 che si avvitano perfettamente dentro la morsettiera. Sono misure di ferramenta spicciola che sarebbero di gran aiuto per qualsiasi neofita.

Gli svizzeri sono troppo pratici,con quelle spine levano il gusto di cercare la fase per un notevole upgrade...

giucam61 ha scritto:Gli svizzeri sono troppo pratici,con quelle spine levano il gusto di cercare la fase per un notevole upgrade...

Anche in USA Giappone UK Cina Australia Francia...praticamente siamo noi e pochi altri che non identifichiamo la fase

Dobbiamo sempre complicare tutto noi italiani, ma si sa,siamo creativi.
Però anche la tanto usata schuko non ha la fase certa.

giucam61 ha scritto:Dobbiamo sempre complicare tutto noi italiani, ma si sa,siamo creativi.
Però anche la tanto usata schuko non ha la fase certa.

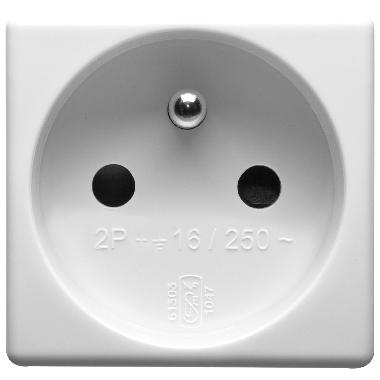

Se la inserisci in una presa francese si

Premessa, quel che credo:

se ben scelte le ciabattine di fabbrica a lamelle d'ottone
sono migliori di qualunque altro tipo costruite o autocostruite con frutti separati,
compreso quelle di prezzo inarrivabile ...

ma la conoscenza si basa sulla distruzione, ed ecco la prima vittima:

presa scuko nuova, comprata oggi pomeriggio



è economica, ma dentro ha dei buoni contatti



le mie B.Ticino Magic delle foto precedenti, nuove anche queste



eccole fatte a pezzettini



Bene, simulo ora la costruzione di una ciabattina in serie o a stella





è evidente che per contatto e conduzione sia di gran lunga preferibile
la tecnica a barrette in ottone



il rame è in verità più conduttivo dell'ottone
ma tra frutto e frutto occorrono 5 centimetri di filo



e usando filo da 2,5 avremo ...
2,5 mmq x 5 cm
e poi ancora la giunzione e poi il percorso del restante ottone a molla


invece, usando una di queste vecchissime ciabattine Stucchi
(le mie preferite "da giovane")



con dentro questi brevissimi percorsi e contatti avremo: 9 mmq x 1,8 cm



oppure una di queste ciabattine Vimar (le mie attualmente più usate)



con dentro queste molle e percorsi avremo: 4,9 mmq x 1,6 cm + il percorso della molla



usando quest'altra ciabattina economica Elios



avremo 3,66 mmq x 1,6 cm + il percorso della molla



e usando una tipica ciabattina cinese dal costo irrisorio
(e con contatti in verità alquanto precari)



avremo: 3,05 mmq x 3,6 cm più il percorso della molla



non esiste quindi in commercio una sola ciabattina che non surclassi
in conduttività una qualunque costruita a componenti discreti
e i collegamenti a percorso immediato ovviamente produrranno anche minor induttanza parassita
... e meno contatti ... e meno metalli differenti … e minor campi magnetici dispersi … ecc ecc ...

Ma la ciabattina va scelta con cura perché è il contatto che conta,
la sua quantità di superficie e il suo effetto molla

questa è la mia piccola Vimar (solo italiana e solo 10 A)



questa è la vecchissima e geniale Stucchi (anche questa solo italiana e solo 10 A)



questa è la economicissima cinese ...
(e qui andrebbero arrestati sia il progettista che il costruttore)




Non rilascio consigli ... ma le mie regole sono:
spine e prese solo italiane
solo 10 A o solo 16 A
mai universali
e ... assolutamente senza interruttore






Bene, nel prossimo post mostrerò i miei fili di rete e le mie malsane idee

vi lascio ad ammirar l'ottone delle mie ciabattine che purtroppo ho semidistrutto,
ma … si sa … se la ricerca è distruttiva la vanità lo è altrettanto

valterneri ha scritto:Premessa, quel che credo:

se ben scelte le ciabattine di fabbrica a lamelle d'ottone
sono migliori di qualunque altro tipo costruite o autocostruite con frutti separati,
compreso quelle di prezzo inarrivabile ...

Si,.
ma potevi anche scriverlo prima di portarti a casa i complimenti!

Condivido, la perdita maggiore si trova nel punto di contatto, basta eliminare i contatti.

ciao valter,
bellissimo post, estremamente didattico!

una domanda: perché sei contro le prese bipasso e consigli di usare quelle solo da 16A o 10A? i contatti dei frutti bipasso sono peggiori?

grazie!
diego

valterneri ha scritto:

si inseriscono dei cappucci terminali di diametro adeguato ...



si inserisce nel filo un tubetto termorestringente di diametro e colore adeguato
e si tagliano a misura i cappucci terminali metallici (circa 7 mm) …

questi mi mancavano…
sai come si chiamano esattamente per poterli acquistare? c'è bisogno di una pinza ad hoc per crimparli?

diechirico ha scritto:

valterneri ha scritto:

si inseriscono dei cappucci terminali di diametro adeguato ...

questi mi mancavano…
sai come si chiamano esattamente per poterli acquistare? c'è bisogno di una pinza ad hoc per crimparli?

In gergo "puntalini", qui un esempio
http://www.mecatronicitalia.com/pdf/GLW_puntalini.pdf

...e si, ci vuole una crimpatrice, e ogni misura ha la sua

diechirico ha scritto:
questi mi mancavano…
sai come si chiamano esattamente per poterli acquistare? c'è bisogno di una pinza ad hoc per crimparli?

Dovebbero essere capicorda terminali a tubetto.

https://www.google.com/search?q=capicorda+terminali+a+tubetto&rlz=1C1GCEU_itIT819IT819&source=lnms&tbm=shop&sa=X&ved=0ahUKEwjyvP7Yl8rhAhVN-aQKHYXGCrIQ_AUIDygC&biw=1366&bih=657

sportyerre ha scritto:...e si, ci vuole una crimpatrice, e ogni misura ha la sua

Credo possa andare bene anche la crimpatrice a bussola ideale per ogni misura, Io avendo difficoltà a reperire i terminali a tubetto uso i puntalini messi al contrario in modo da tagliarli escludendo la plastica, credo possano avere la stessa valenza dei cappucci. Ma attendo conferme o smentite da Valter

sportyerre ha scritto:

diechirico ha scritto:

valterneri ha scritto:

si inseriscono dei cappucci terminali di diametro adeguato ...

questi mi mancavano…
sai come si chiamano esattamente per poterli acquistare? c'è bisogno di una pinza ad hoc per crimparli?

In gergo "puntalini", qui un esempio
http://www.mecatronicitalia.com/pdf/GLW_puntalini.pdf

ok, grazie.
con questo termine, che ignoravo, li ho trovati su amazon

https://www.amazon.it/Terminali-Non-Isolati-Shaker-5-2/dp/B0039XFW94/ref=sr_1_13?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=38MM7UETBW297&keywords=puntalini+elettrici&qid=1555064988&s=gateway&sprefix=puntalini+elett%2Caps%2C214&sr=8-13

la crimpatrice dovrebbe essere questa:
https://www.amazon.it/Bgs-1429-Capocorda-Pinza-Crimpatrice-Puntali/dp/B001IL8EWQ/ref=sr_1_11?__mk_it_IT=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=38MM7UETBW297&keywords=puntalini+elettrici&qid=1555065068&s=gateway&sprefix=puntalini+elett%2Caps%2C214&sr=8-11

E se invece dei puntalini crimpati ci si fà una saldata con stagno ?
