Pre 'Integrato' - Nuovo Progetto della premiata ditta Ivan & Diechirico

col mio socio si sta lavorando ad un'opera per noi titanica:
la realizzazione del pre-fet di maurarte (al quale rompiamo i maroni quotidianamente con estrema puntualità) in un bel case di hifi2000.
e già qui ci stiamo impazzendo per caire che case possa andr bene, per non buttare nel cesso una cinquantina di euro.
inoltre, io vorrei fare uno step in più.
mettere nello stesso case un bel DAC (in questo caso il Valab modificato dal Dottore) e se c'è spazio ance un pre-phono.
ambizioso?
assolutamente si, ma abbiamo una calma olimpica.
ovviamente non vogliamo spendere cifre esagerate (siamo sempre due giovini ragazzuoli), quindi ci stiamo approvvigionando in cina per tutte le minchiatine varie (in verità è il socio che si occupa di questo).

il primo step in qesto caso è capire come siamo messi con gli ingombri, e dove posizionare l'alimentazione.
fortunatamente, nel tempo ho imparato ad usare un software di modelizzazione 3D molto più semplice del CAD, che permette di risparmiare un po' di lavoro.

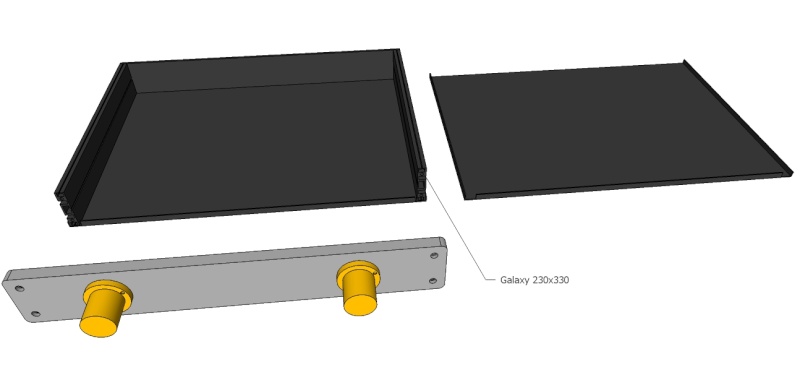

ovviamente ho iniziato col simulare i case di hifi2000 (galaxy)

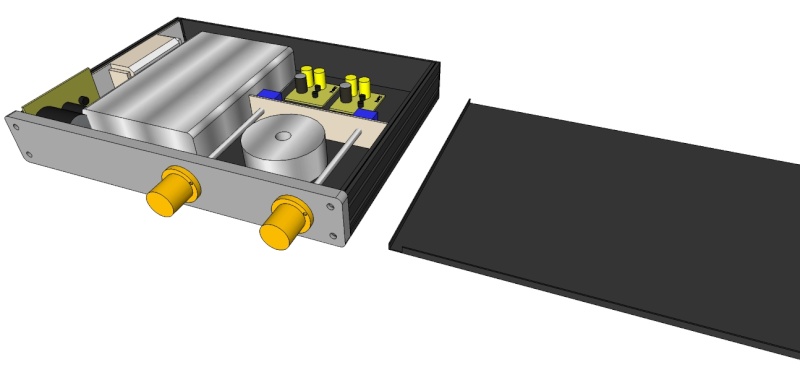

quindi, ecco ciò su cui sto lavorando. in questo caso al mio socio interessa solo la parte di destra.
e qui, si aprano le danze.
suggerimenti?

alla prossima!







ovviamente abbiamo domande per tutti!
desidero ringraziare da subito - a parte ivan per l'enorme aiuto - anche vincenzo e maurarte per l'indomita professione di consulenti che sono obbligati a svolgere con il sottoscritto!!!
grazie nì!

bravissimi ...dai , proprio nn ce la fate a metterci dentro un finalino ?

desidero ringraziare da subito - a parte ivan per l'enorme aiuto - anche vincenzo e maurarte per l'indomita professione di consulenti che sono obbligati a svolgere con il sottoscritto!!!
grazie nì!

Ricordate che Natale è vicino e abbiamo tanta fame.....

dottò! qui si fa della grandissima scienza e tu pensi a mangiare???
vabbè dai, te sei meritato na soppressata!

come la vedi sta disposizione dei componenti interni?

Metti raddrizzatore e starter a dx vicino al trasfo ed avvicina il DAC a sx

na roba del genere?



aò so diventato gajardo a usà sto programma!

diechirico ha scritto:na roba del genere?



aò so diventato gajardo a usà sto programma!

quel reattore la non lo metterei

e dove allora? lo spazio è quel che è!

ma quello scatolotto grigio è il dac?

Quel reattore vicino al potenziometro e alla scheda, ti potrebbe far ronzare di brutto tutto!!

Reattore sul fianchetto dx mobile, vicino alla prima manopola a dx e presso il pannello anteriore
Mi sono capito?

ma pija un case n'po più grande!!!!

ahaaaaa finalmente!! so mesi che mi sogno di fare un pre col dac integrato!!! bellaaa raga!(ci si potrebbe mettere pure un 2024 dentro es sure...)
magari meglio il super pro nudo come dac che è piccolissimo (facilmente modificabile consigliato da maurizio), alimentato da Aux della alimentazione del pre,

Sono un pò frustrato quando leggo questi tread, io non sò fa una cippa

Sono un pò frustrato quando leggo questi tread, io non sò fa una cippa

E che aspetti ad iniziare???

MaurArte ha scritto:Reattore sul fianchetto dx mobile, vicino alla prima manopola a dx e presso il pannello anteriore
Mi sono capito?

maurì, però la vaschetta va sempre in fondo a sx.
così facendo l'alternata fa il giro di peppe nel case...
non mi pare na bella cosa.
nun te pare?

socio, che fai nun intervieni?

maurì, però la vaschetta va sempre in fondo a sx.
così facendo l'alternata fa il giro di peppe nel case...
non mi pare na bella cosa.
nun te pare?

No perchè nel reattore ci va l'uscita dopo il ponte ed il primo condensatore di livellamento che hai nei pressi!!!

Infatti! Il "giro di peppe" valeva nel primo disegno, con il secondo, l'alternata si fa solo mezzo cabinet e poi toroidale e PSU sono attaccati. Mi sembra migliore.
Prova a spostare il reattore come dice Maurizio, anche in questo caso manteniamo la vicinanza.

Massimo ha scritto:Sono un pò frustrato quando leggo questi tread, io non sò fa una cippa

idem

DACCLOR65 ha scritto:

Massimo ha scritto:Sono un pò frustrato quando leggo questi tread, io non sò fa una cippa

idem

Pure io ragazzi soprattutto quando vedo i disegni di Diego
E' bravo l'amico mio!

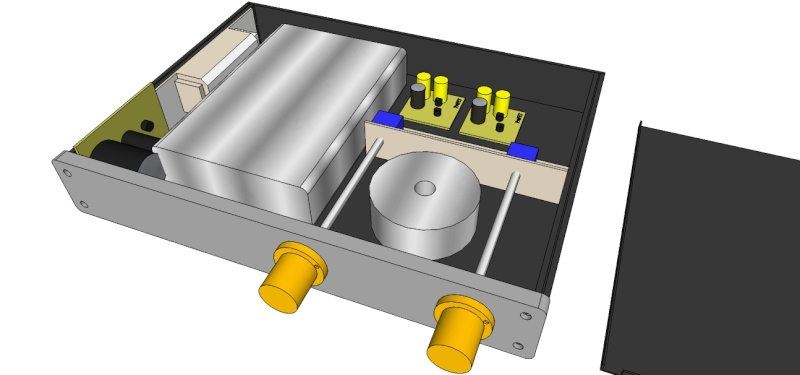

così andrebbe meglio?





grazie!

diechirico ha scritto:così andrebbe meglio?

Probabilmente si, calcola che la basetta della psu riusciamo a farla anche più stretta (quella è solo un prototipo) e il reattore puoi ancorarlo anche alla parete laterale del mobile.

Scusatemi, come portate fuori le varie prese del dac?

Il trasformatore non sarebbe megli metterlo vicino al pannello?

Che programma stai utilizzando è troppo forte.

Ciao.

Ivan ha scritto:

diechirico ha scritto:così andrebbe meglio?

Probabilmente si, calcola che la basetta della psu riusciamo a farla anche più stretta (quella è solo un prototipo) e il reattore puoi ancorarlo anche alla parete laterale del mobile.

ok!
ti ho mandato una mail prima. di becchiamo dopo in DHL?

meral964 ha scritto:Scusatemi, come portate fuori le varie prese del dac?

Il trasformatore non sarebbe megli metterlo vicino al pannello?

Che programma stai utilizzando è troppo forte.

Ciao.

ma che scuse!
albè, dacci qualche dritta pure tu!
allora, per il dac:
quello che pensavo di fare è di eliminare gli RCA di segnale in uscita e connetterli all'interno del case.
così mi risparmio una coppia di cavi.
POI, la grande idea, ma non so se può funzionare: il dottore mi manda segnali criptici.
eliminare la levetta di selezione COAX e OPTICAL, utilizzando due posizioni del commutatore.
non sarebbe male, no?
l'alimentatore, da quel che capisco è montato a bordo, quindi nun lo posso staccà!!

per il SW si chiama Google ScketchUP. è una figata paurosa. e gratis al 100%.
io lo uso per qualsiasi cosa, ormai!
provare per credere.
ditemi ditemi!!

eliminare la levetta di selezione COAX e OPTICAL, utilizzando due posizioni del commutatore.
non sarebbe male, no?

NO lasciala dietro!!!
Puoi portare fuori l'interruttore di accensione
